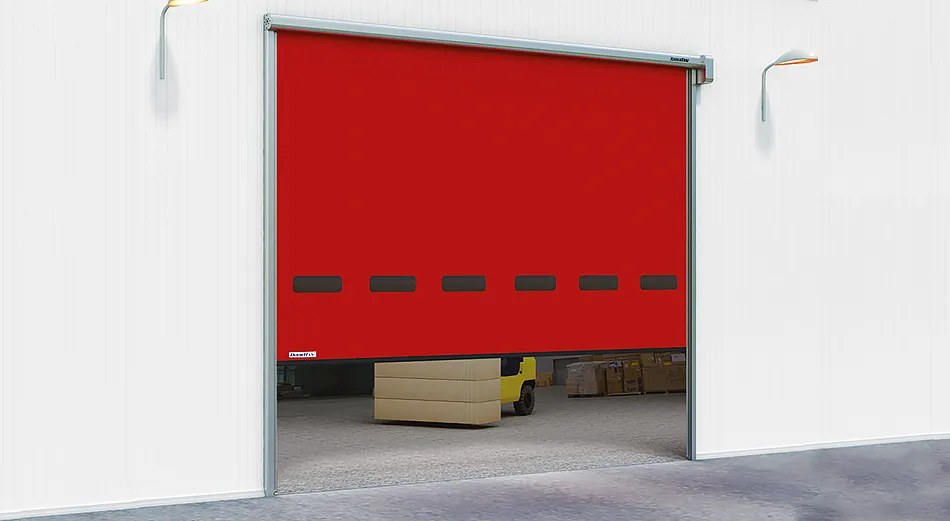

Скоростные рулонные ПВХ ворота

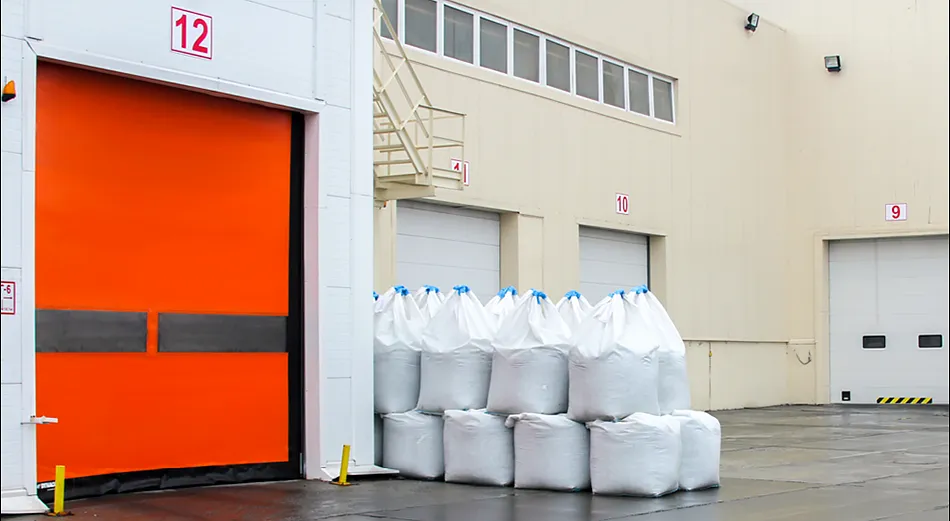

Наружные скоростные рулонные ворота SPEEDROLL SDO активно используются на промышленных объектах, складах, в торговых помещениях, где важно не только защитить внутреннее пространство от посторонних людей и их взглядов, но также сохранить микроклимат внутри, изолируя воздушные массы.

Конструкция скоростных рулонных ворот SPEEDROLL SDO
  1. Электрический привод.
  2. Вал.
  3. Короб вала.
  4. Полотно ворот.
  5. Прозрачная вставка (окно-панель).
  6. Стойка.
  7. Направляющая для движения полотна.
  8. Нижняя кромка полотна.
  9. Фотоэлемент.
  10. Блок управления.
Внешний вид скоростных рулонных ворот SPEEDROLL SDO
  • Цвет каркаса
  • Цвет полотна
  • Поверхности
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3002 (красный) RAL 3002 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3002 (красный) RAL 3002 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
Каркас ворот без покраски из оцинкованной стали Каркас ворот без покраски из оцинкованной стали
Каркас ворот из нержавеющей стали ASIS 304 Каркас ворот из нержавеющей стали ASIS 304
Характеристики скоростных рулонных ворот SPEEDROLL SDO
  • Технические
  • Размеры
  • Упаковка
Параметр Значение Примечание
Ветровая нагрузка, км/ч CLASS3 (до 120) для ворот до 3 000 × 3 000 мм
Ветровая нагрузка, км/ч CLASS2 (до 90) для ворот до 5 000 × 5 000 мм
Ветровая нагрузка, км/ч CLASS1 (до 82) для ворот до 6 000 × 6 000 мм
Скорость открывания, м/с 2,0 для ворот до 3 000 × 3 000 мм
Скорость открывания, м/с 1,5 для ворот до 5 000 × 5 000 мм
Скорость открывания, м/с 1,0 для ворот до 6 000 × 6 000 мм
Скорость закрывания, м/с 0,5
Диапазон рабочих температур, °С от −30 до +50 при использовании системы подогрева стоек и привода;
при эксплуатации в температурном режиме −16...−30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции. Опция «Профиль безопасности» недоступна.
Мощность, Вт 1 500
Класс защиты IP IP54 концевые положения отслеживаются энкодером
Напряжение питания, В 220 В / 50 Гц однофазное
Напряжение питания, В 380 В / 50 Гц трехфазное
Безотказность, количество циклов открывания-закрывания, не менее 1 500 000 зависит от условий эксплуатации
Параметр Показатель
Ширина проема, мм от 1 600 до 5 700
Высота проема, мм от 1 800 до 5 800
Притолока, мм от 600
Пристенки, мм от 225 до 475
Упаковка в дерево Характеристики упаковки
Состав упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, все закреплено хомутами
Длина, мм зависит от длины соcтавных частей ворот
Ширина, мм от 640 до 705
Высота, мм от 480 до 730
Комплектация скоростных рулонных ворот SPEEDROLL SDO
  • Базовая
  • Дополнительная
Стойки и короба
Стойки и короба сделаны из оцинкованной стали, чтобы продлить срок службы конструкции и уберечь ее от коррозии.
Вал из оцинкованной стали
Вал из оцинкованной стали. Диаметр — 90/130 миллиметров.
Направляющие
Направляющие, сделанные из экструдированного полиэтилена.
Полотно
Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м².
Блок управления
Блок управления. Он находится в стальном окрашенном корпусе 300×400×150 миллиметров. Соответствует классу защиты IP54. Поставляется с частотным преобразователем.
Фотоэлементы
Фотоэлементы. Они монтируются на расстояние 500 миллиметров от пола и в верхних боковых точках стен. Выявляют неправильную размотку полотна при открытии.
Выносные фотоэлементы
Выносные фотоэлементы на столбиках и сигнальные лампы.
Корпус блока управления
Корпус блока управления. По желанию клиента он делается из нержавеющей стали AISI304.
Подогрев
Подогрев систем привода и стоек.
Дополнительная защита
Дополнительная защита. Если при закрытии системы нижняя чувствительная кромка ворот упирается в препятствие, сигнал об этом поступает в блок управления и движение прекращается. При отключении электроэнергии ворота открываются автоматически, используя противовес.
Монтаж скоростных рулонных ворот SPEEDROLL SDO
  • Подготовка объекта
  • Способы монтажа

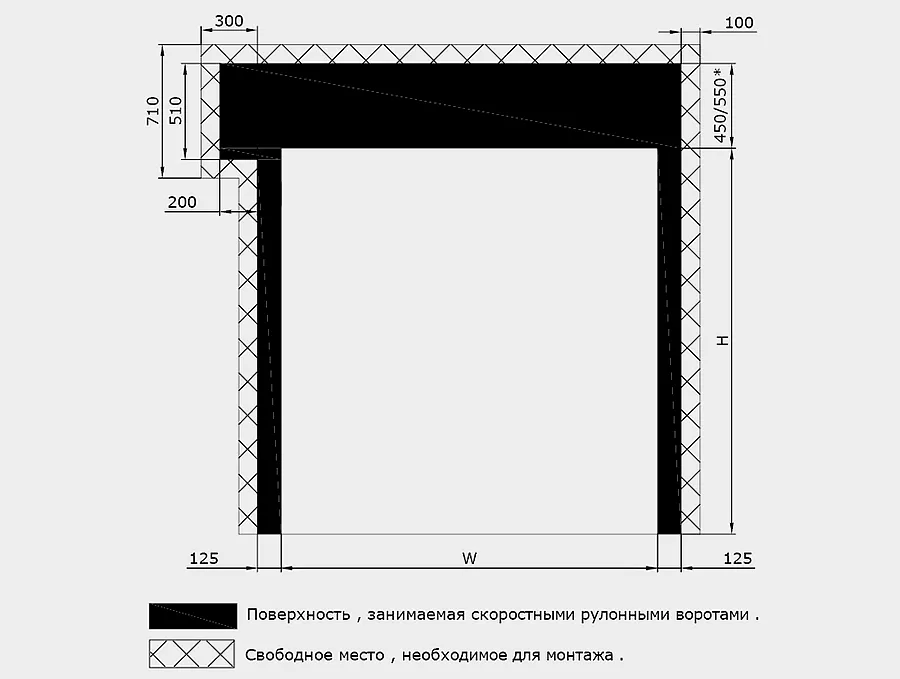

Перед установкой скоростных рулонных ворот SPEEDROLL SDO нужно провести несколько измерений с внутренней стороны. Каждое измерение рекомендуется проводить по трем различным точкам для повышенной точности. Для обоих значений «W» и «Н» за итоговое значение принимается наибольшая величина.

W — расстояние от левого края до правого края проема

H — расстояние от пола до верха проема


Конструкция скоростных рулонных ворот SPEEDROLL SDO предусматривает только накладную установку.

Условия эксплуатации скоростных рулонных ворот SPEEDROLL SDO

Прислушайтесь к рекомендациям, которые даны в этом разделе, чтобы продлить срок службы скоростных рулонных ворот SPEEDROLL SDO.

  • Конструкция не устанавливается в местах с нестабильной или повышенной ветровой нагрузкой. Например, на побережье, в высотных паркингах с несколькими точками въезда и выезда, в постройках сложной конфигурации. На всех объектах возможно появление сквозняков, что негативно будет влиять на конструкцию ворот. Для таких условий в каталоге есть две другие модели — SpeedFold или спиральные ворота серии HSSD.
  • Вручную открывать и закрывать полотно разрешается только с помощью специального воротка.
  • Регулярный технический осмотр и обслуживание конструкции — факторы, обеспечивающие долгую и беспроблемную эксплуатацию.
  • Поддерживайте чистоту направляющей ПВХ-полотна.
  • Нельзя препятствовать свободному открытию и закрытию ворот, находиться в зоне действия, а также оставлять в проеме посторонние предметы.
  • Запрещается оказывать механическое воздействие на любые элементы конструкции.
  • При эксплуатации конструкции снаружи при температуре ниже −15 градусов по Цельсию, запрещается использовать полотно с окнами.
  • Для работы ворот в аварийных условиях есть функция самовосстановления. Она активируется, когда, например, транспорт случайно наезжает на полотно. Однако, опция не предназначена для работы в условиях намеренного или систематического выбивания полотна из направляющих.
Видео скоростных рулонных ворот SPEEDROLL SDO
Вопрос-ответ
Для чего подходят скоростные рулонные ПВХ ворота?
arrow
Скоростные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения.
Какие скоростные ворота лучше выбрать?
arrow
Выбор типа складных ворот зависит от назначения объекта и необходимых размеров ворот. Более подробно читайте в статье.
Каковы габариты проема под установку скоростных ворот?
arrow
Габариты проема под установку откатных ворот: ширина проема до 40000 мм, высота проема до 40000 мм.
Где можно купить скоростные ворота?
arrow
Вы можете осуществить заказ из любой точки Беларуси. Наш специалист приедет и детально проконсультирует по всем воросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
