Секционные противопожарные ворота купить с доставкой по РБ

Противопожарные секционные ворота заказывают в Минске и других городах Беларуси, чтобы сделать объект, где они будут установлены, более безопасным с точки зрения пожарной безопасности. Конструкция защищает от распространения дыма и огня помещения, находящиеся по соседству с помещением, где случается возгорание.

В производстве противопожарных секционных ворот используются огнеустойчивые панели с прослойкой из минеральной ваты. Однако на форме самой конструкции это никак не сказывается. Она не отличается от классической модели секционных ворот.

Конструкция противопожарных секционных ворот способствует экономии пространства внутри помещения, поскольку двери открываются вверх, откатываясь под потолок. Размер притолоки особого значения не играет, поскольку в модельном ряду есть много вариантов подъема ворот, из которых подбирается подходящий.

По периметру конструкции располагается резиновый уплотнитель и лента, которая расширяется под воздействием высокой температуры. Она увеличивается в размере при возгорании, надежно герметизируя проем.

Использовать противопожарные секционные ворота безопасно. Уже на этапе конструкторских разработок туда были добавлены механизмы, которые защищают устройство от обрыва пружины или разрыва троса. Это обеспечивает спокойную и надежную работу всей конструкции, предотвращая падение полотна.

По сравнению с аналогичными моделями противопожарные секционные ворота от компании ТЕХНОГРАД не такие тяжелые. В них лучше продумана и реализована система термо- и звукоизоляции, защита от взлома, а также общие показатели надежности.

Возможна автоматизация противопожарных секционных ворот при помощи специально разработанного электрического привода. Так, при получении оповещения от пожарной сигнализации, ворота в автоматическом режиме переходят из режима «Открыто» в режим «Закрыто».

Решение отвечает всем белорусским строительным стандартам, а также обладает классом огнестойкости EI60.

Больше информацииМеньше информации arrow-right-blue

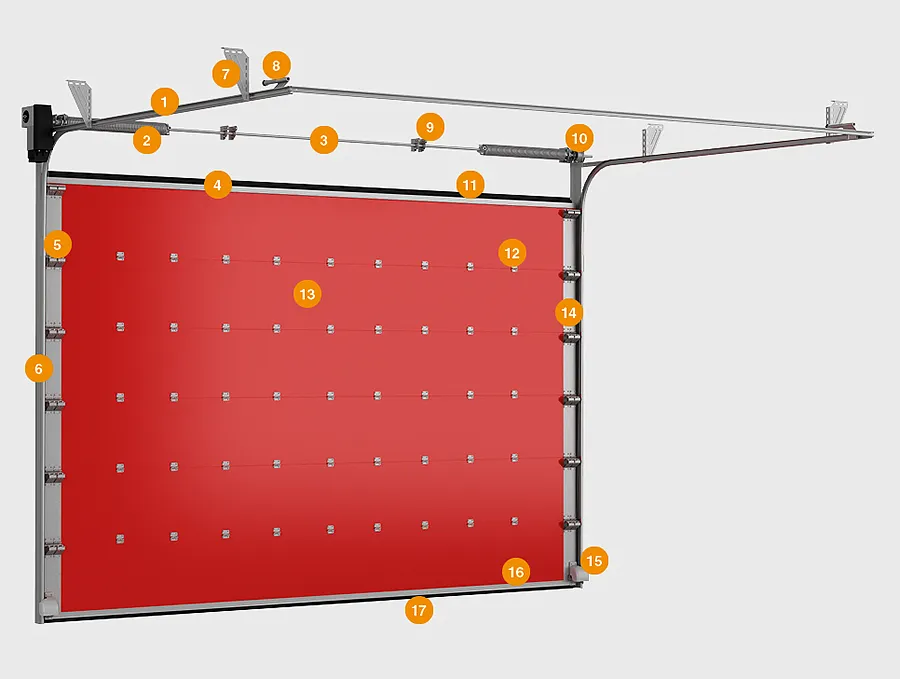

Конструкция противопожарных секционных ворот

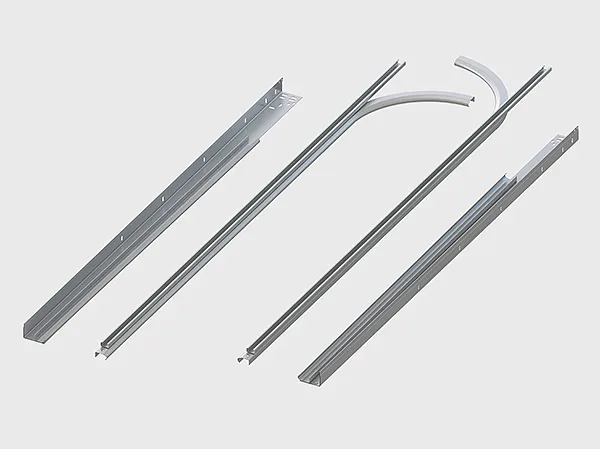

Направляющая для полотна ворот

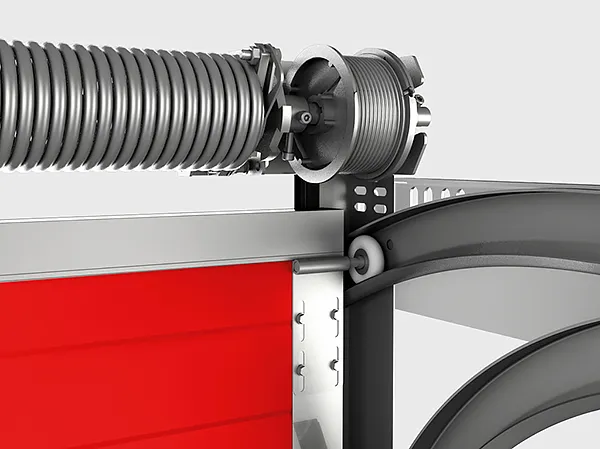

Торсионный механизм
Вал
Верхний профиль
Боковая опора с роликом
Угловые стойки
Кронштейн крепления горизонтальных направляющих к потолку

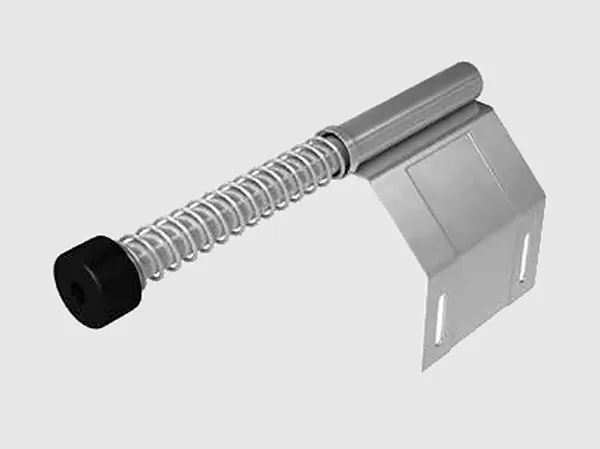

Амортизатор

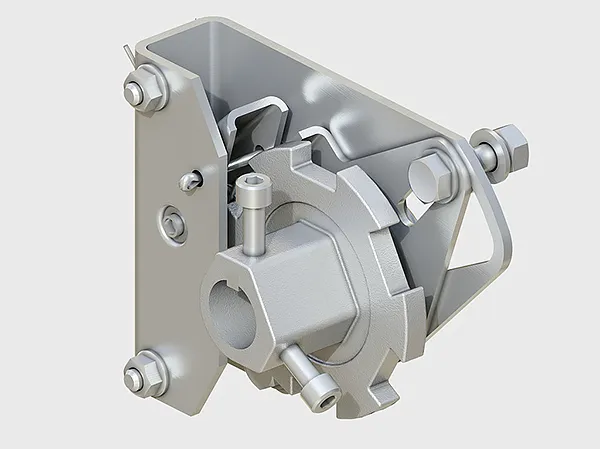

Устройство защиты от обрыва пружины
Барабан
Верхний уплотнитель
Петля
Полотно ворот из сэндвич-панелей
Боковая крышка

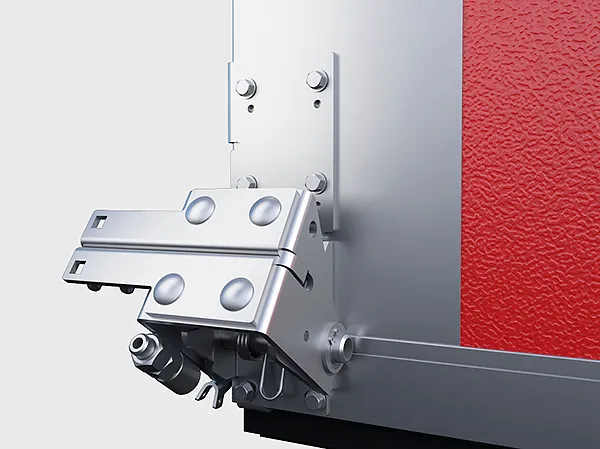

Кронштейн с устройством защиты от обрыва троса
Нижний профиль
Нижний уплотнитель

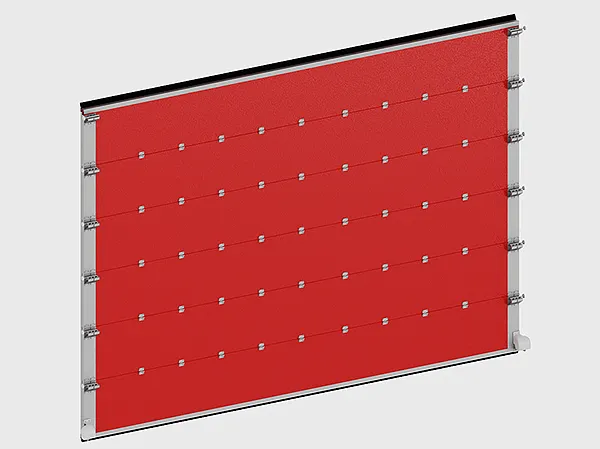

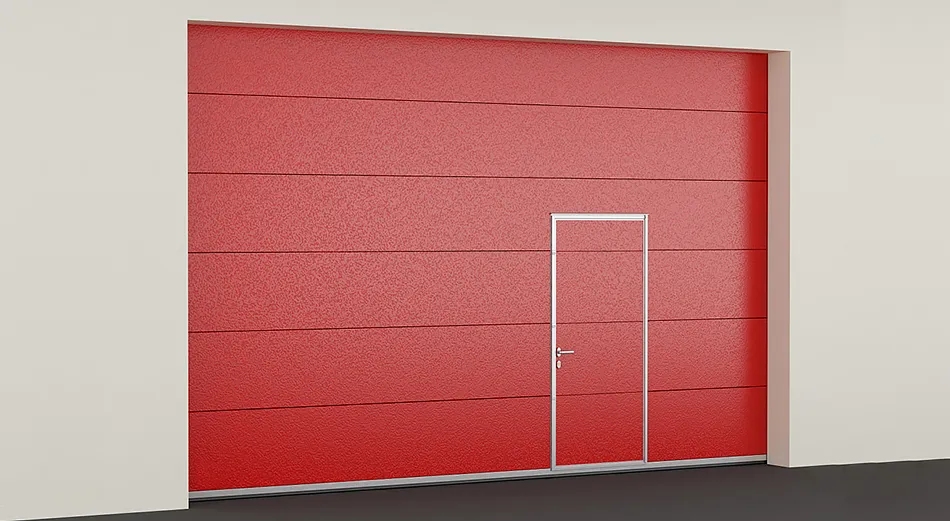

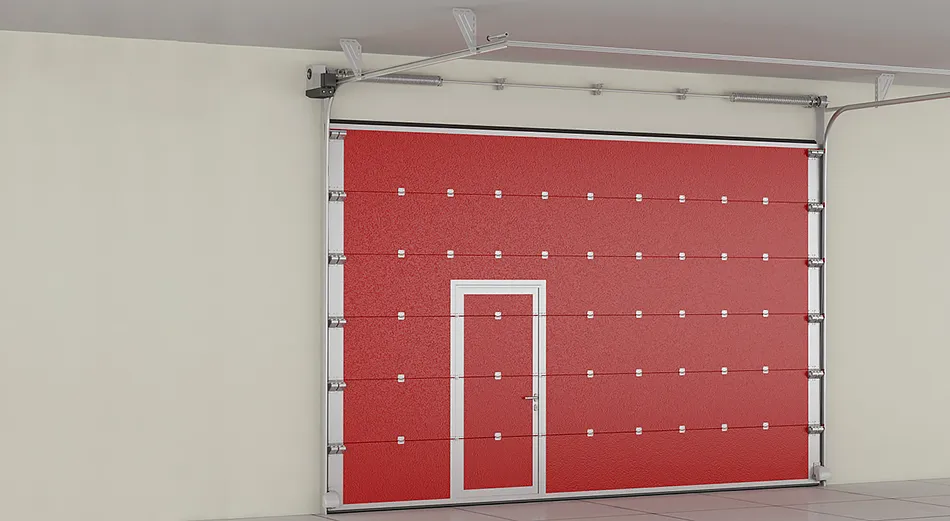

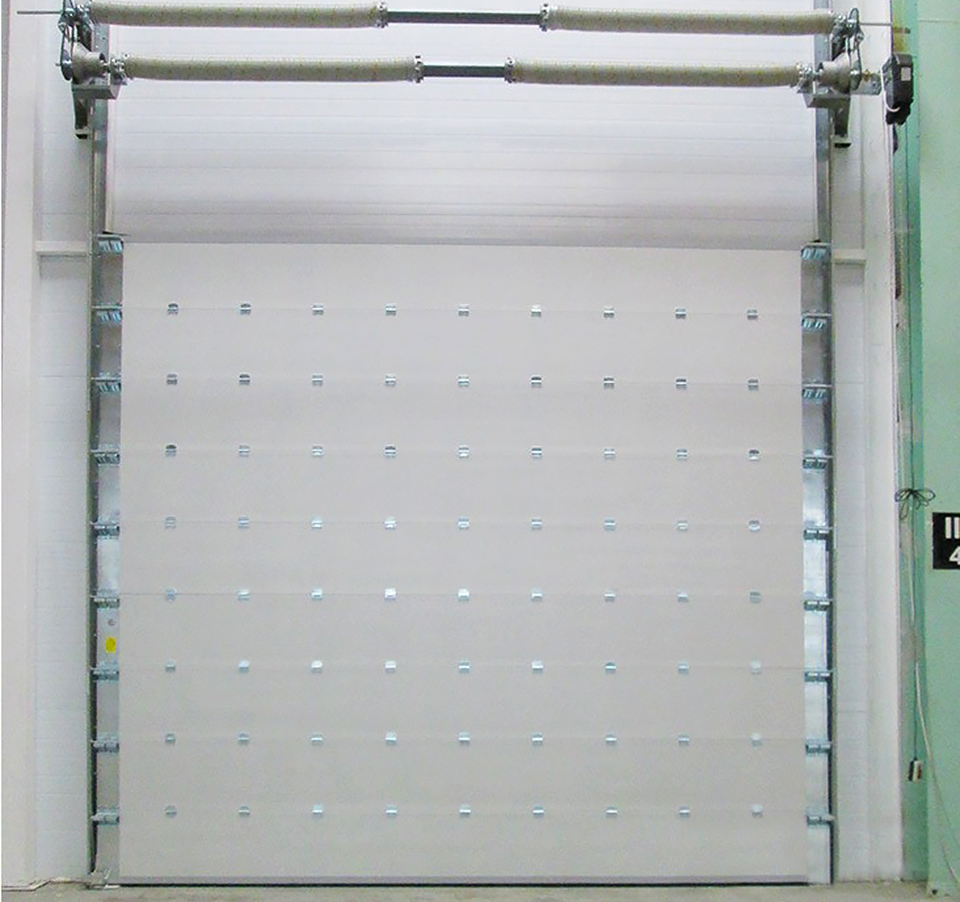

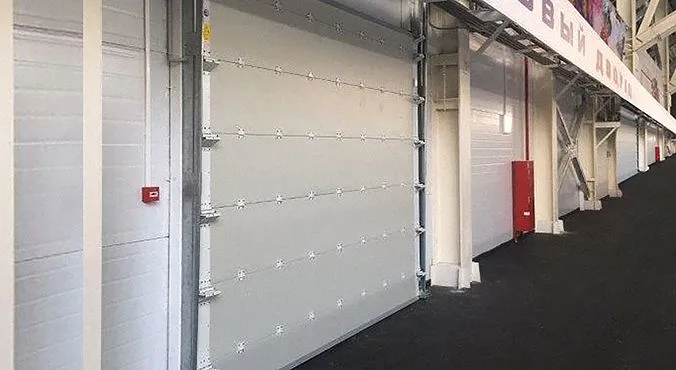

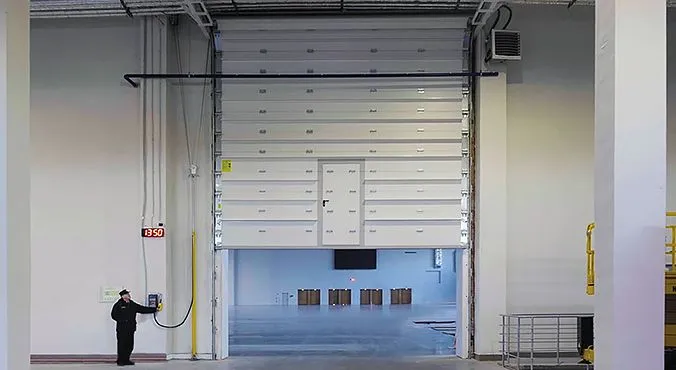

Внешний вид противопожарных секционных ворот

Характеристики противопожарных секционных ворот

Параметр	Значение
Предел огнестойкости, мин	не менее 60
Приведенное сопротивление теплопередаче, м² * °С/Вт	не менее 0,4–0,8
Ресурс, циклов	20 000
Звукоизоляция, дБ, класс (ГОСТ 31174)	до 20
Вес полотна, кг/м²	22
Усилие ручного открывания и закрывания, Н, не более	не более 300

Параметр	Показатель
Ширина проема, мм	от 2 000 до 6 000 *
Высота проема, мм	от 2 000 до 6 000 *
Притолока, мм	от 650
Пристенки, мм	от 300
Глубина помещения, мм	высота проема + 700
	* Размеры от 5 000 мм по ширине и высоте требуют дополнительного согласования с конструктором.

Высота

Ширина

2000

2100

2200

2300

2400

2500

2600

2700

2800

2900

3000

3100

3200

3300

3400

3500

3600

3700

3800

3900

4000

4100

4200

4300

4400

4500

4600

4700

4800

4900

5000

5100

5200

5300

5400

5500

5600

5700

5800

5900

6000

—
2000
2100
2200
2300
2400
2500
2600
2700
2800
2900
3000
3100
3200
3300
3400
3500
3600
3700
3800
3900
4000
4100
4200
4300
4400
4500
4600
4700
4800
4900
5000
5100
5200
5300
5400
5500
5600
5700
5800
5900
6000
6500

Упаковка в картон	Характеристики упаковки
Описание	упаковка направляющих ворот представляет собой 2 слоя картона, обернутого с перехлестом не менее 100 мм на стыке листов картона; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Состав	картон пятислойный, стретч-пленка, скотч с логотипом
Длина, мм	от 2 000 до 6 000

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	панели ворот складывают вместе, при этом между панелями прокладывают пенопластовые блоки толщиной 50 мм, по торцам панелей устанавливают пенопластовые блоки толщиной 80 мм для защиты от возможных ударов при транспортировании, фиксируют их скотчем; обматывают панели воздушно-пузырчатой пленкой по всей длине; по торцам панелей пленку загибают по схеме «конверт», стыки заклеивают скотчем
Длина, мм	от 2 000 до 6 000
Ширина, мм	590
Высота, мм	от 300 до 500
Количество в упаковке	от 3 до 5

Упаковка в дерево	Характеристики упаковки
Описание	собирают поддон из деревянных брусков при помощи универсальных шурупов по дереву с потайной головкой; шаг поперечных брусков должен равняться 1500 мм; укладывают на собранный поддон пенопластовые блоки толщиной 25–50 мм
Длина, мм	2 000
Ширина, мм	1 100
Высота, мм	подбирается по месту

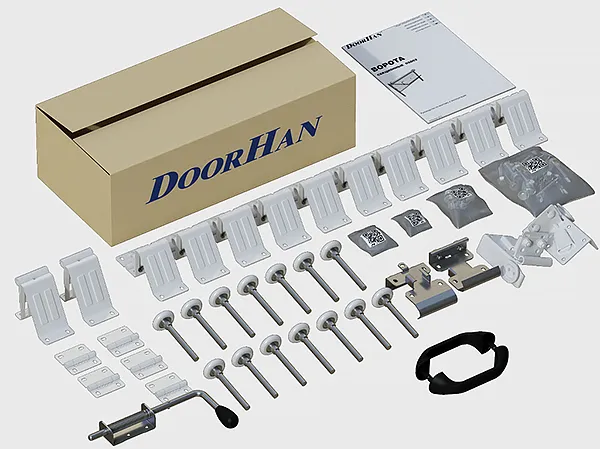

Комплектация противопожарных секционных ворот

Щит ворот, состоящий из стальных сэндвич-панелей, толщина которых 60 миллиметров.

Окрашенные торсионные пружины.

Боковые направляющие.

Устройство защиты от обрыва троса.

Устройство защиты от разрыва пружины.

Крепежные элементы для установки конструкции.

Амортизаторы.

Внешний двухканальный приемник 433 МГц (DHRE-2).

Фотоэлементы PHOTOCELL-N.

Сигнальная лампа со встроенной антенной LAMP.

4-канальный пульт 433 МГц (Transmitter 4).

Ключ-кнопка для управления воротами.

Модуль для управления конструкцией с помощью смартфона.

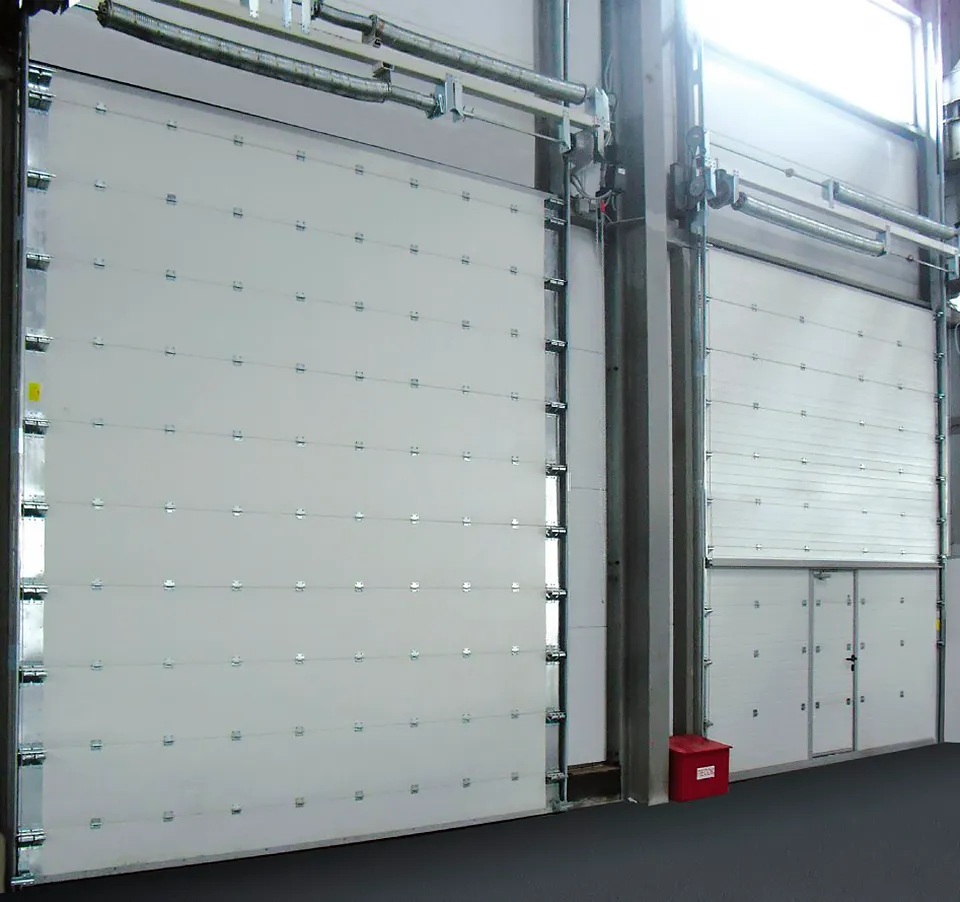

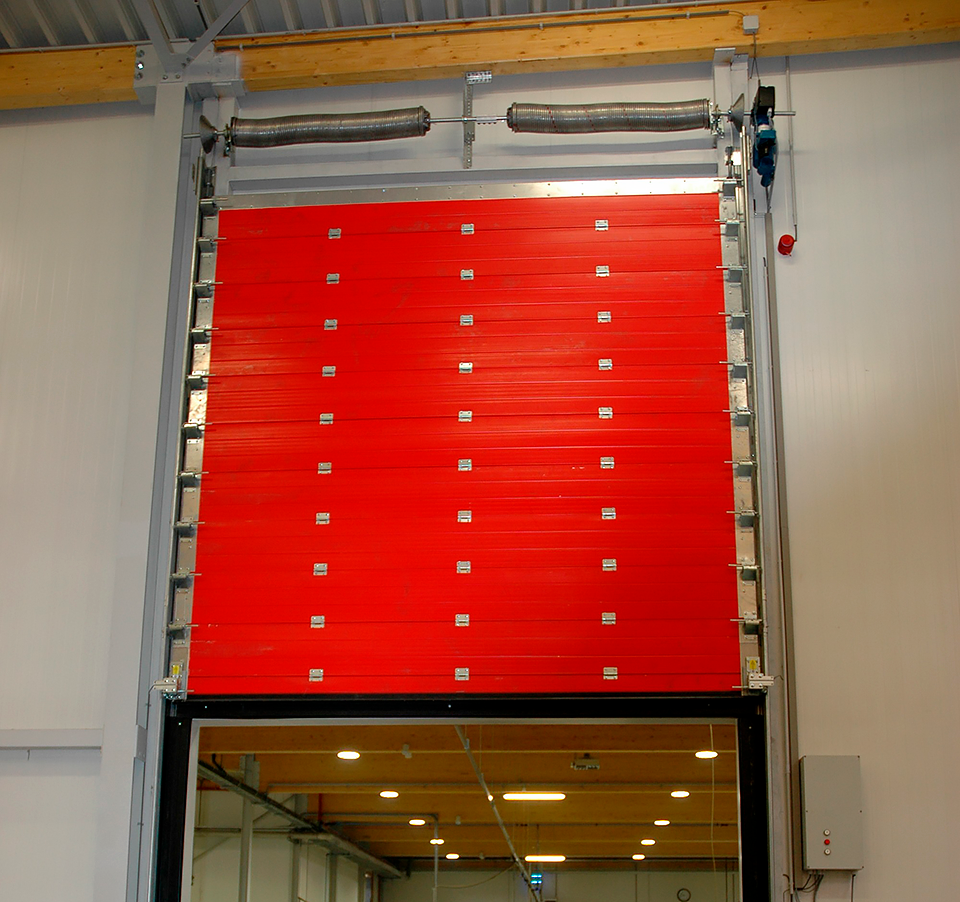

Монтаж противопожарных секционных ворот

Чтобы монтаж противопожарных секционных ворот в Минске или любом другом населенном пункте Беларуси прошел без сложностей, мы рекомендуем вызывать на замер и установку мастеров компании ТЕХНОГРАД. Они знают, как правильно провести измерения. Каждый замер делается как минимум по трем точкам, чтобы обеспечить точность.

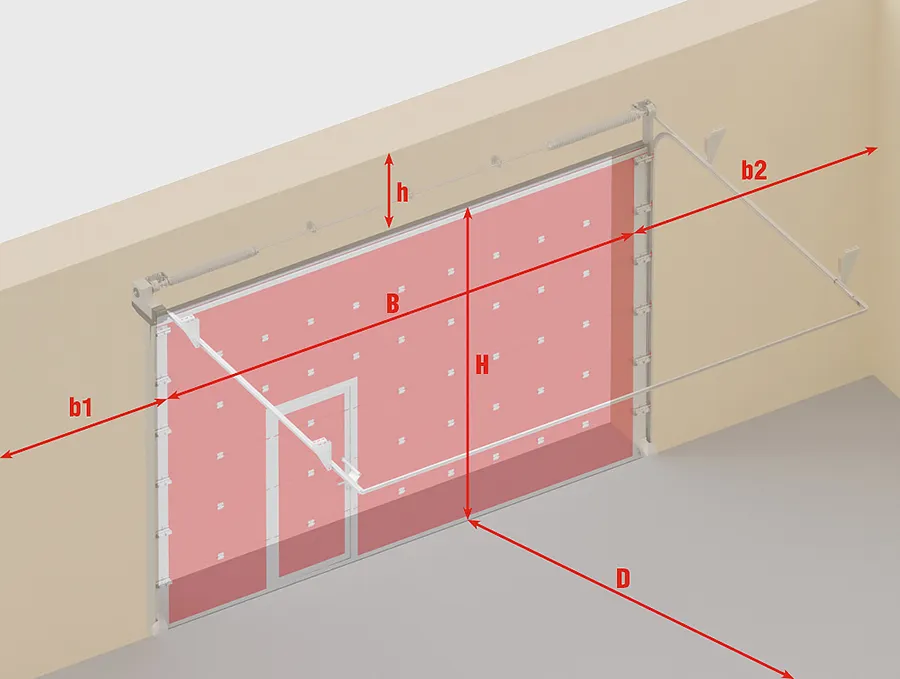

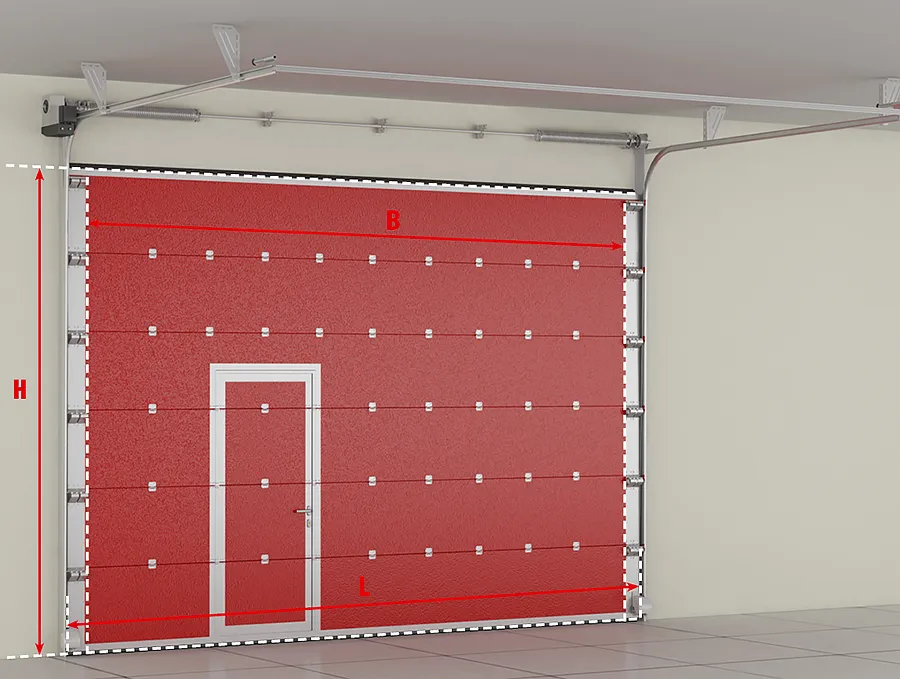

Н — максимальная высота проема.

В — максимальная ширина проема.

h — минимальное расстояние от верха проема до потолка.

b1 и b2 — минимальное левое и правое боковое расстояние.

D — расстояние от края проема до внутренней стены.

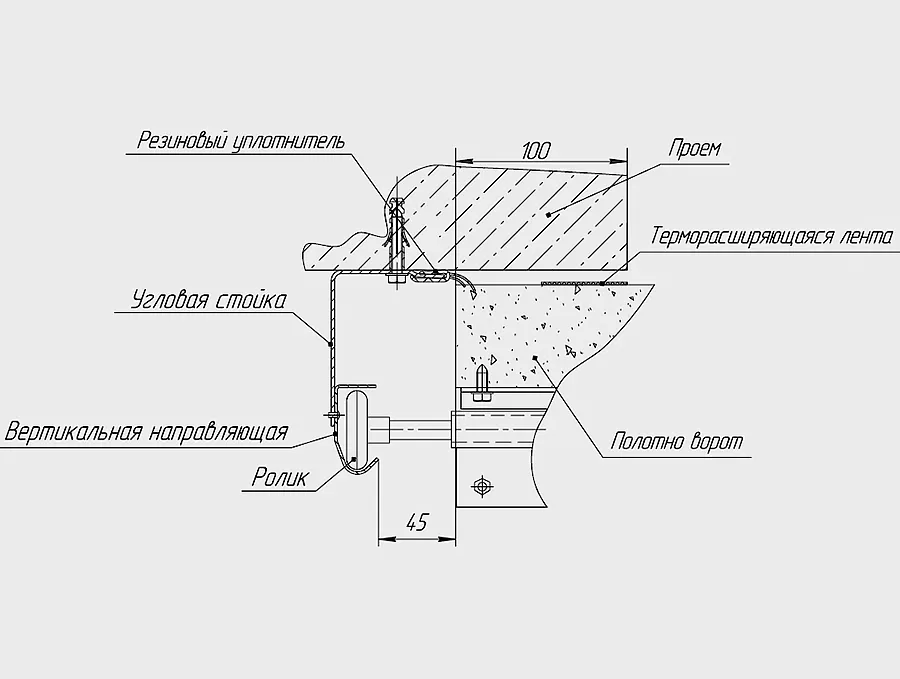

Накладной монтаж

Направляющие монтируются на пристенки и притолоку с внутренней стороны.

Основные размеры секционных противопожарных ворот.

Панели противопожарных секционных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающим профилем. Они обладают повышенными жароустойчивыми и огнеупорными свойствами, также устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды.

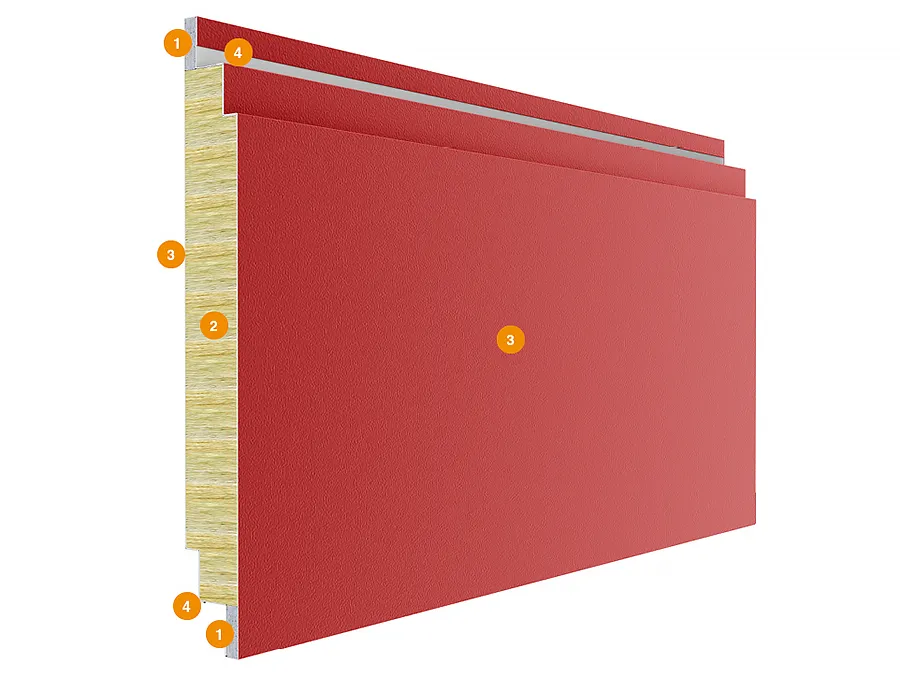

Конструкция панели:

Гипсокартон
Минераловатная прослойка плотностью 130 кг/м³
Стальной лист толщиной 0,5 мм
Усиливающий профиль под петли (предотвращает разбалтывание петель и повышает взломоустойчивость)

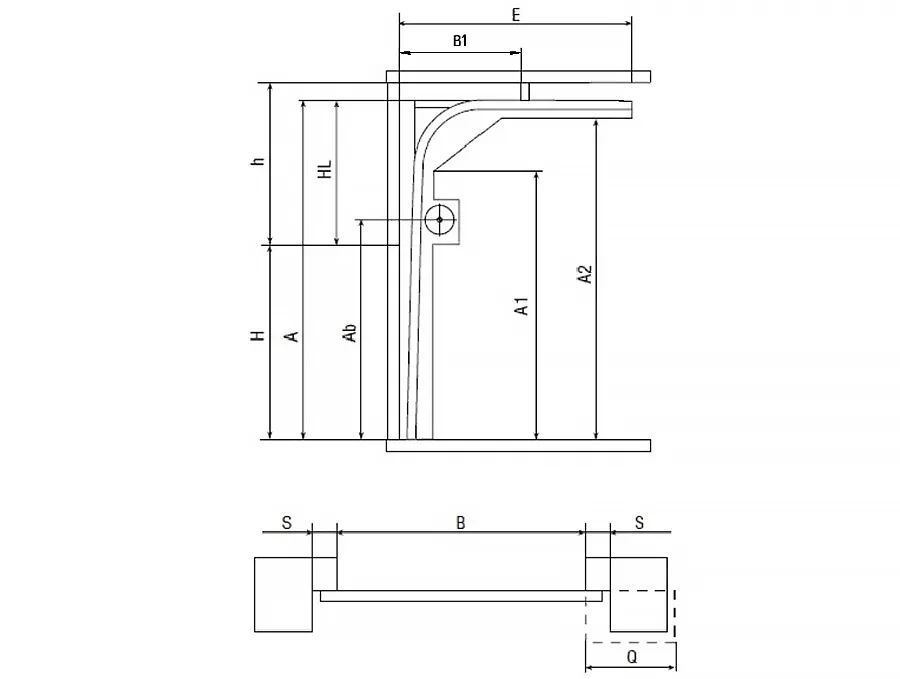

Высокий подъем, вал снизу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 1 650
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	1 330 ≤ HL ≤ h − 150
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	H−+ 400...600 + 280 (монтаж на трубе); H + 1 203 (октагональный вал)
A1, мм Высота вертикальной направляющей	A − 580
A2, мм Высота горизонтальной направляющей	A − 53
E, мм Длина горизонтальных направляющих	H − НL + 470...900
B1, мм Координата промежуточной точки крепления направляющих к потолку	E / 2
S, мм Минимальное боковое пространство	300
Q, мм Зона расположения привода на вал	450

Высокий подъем

Усл. обозначение, Наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 750
HL, мм Расстояние от уровня горизонтальных направляющих до проема	h − 370
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86 / 97
A1, мм Высота вертикальной направляющей	A − 580
A2, мм Высота горизонтальной направляющей	A − 53
E, мм Длина горизонтальных направляющих	H − НL + 470...900
B1, мм Координата промежуточной точки крепления направляющих к потолку	E / 2
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300
Q, мм Зона расположения привода на вал	450

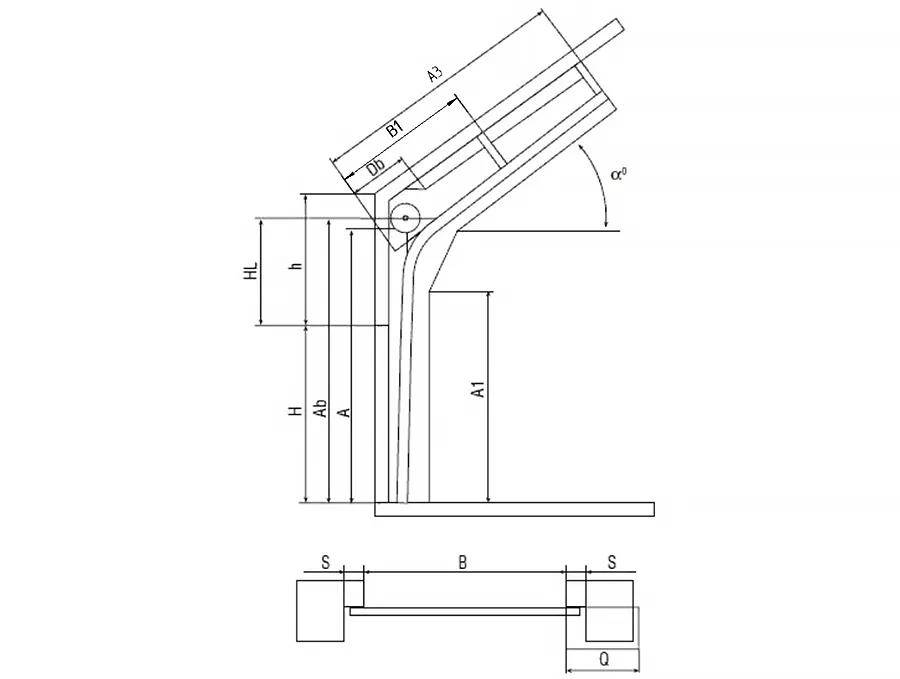

Наклонный высокий подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	700
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL − 330...580
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал)	зависит от угла α°
B1, мм Координата промежуточной точки крепления направляющих к потолку	A3/2
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	450

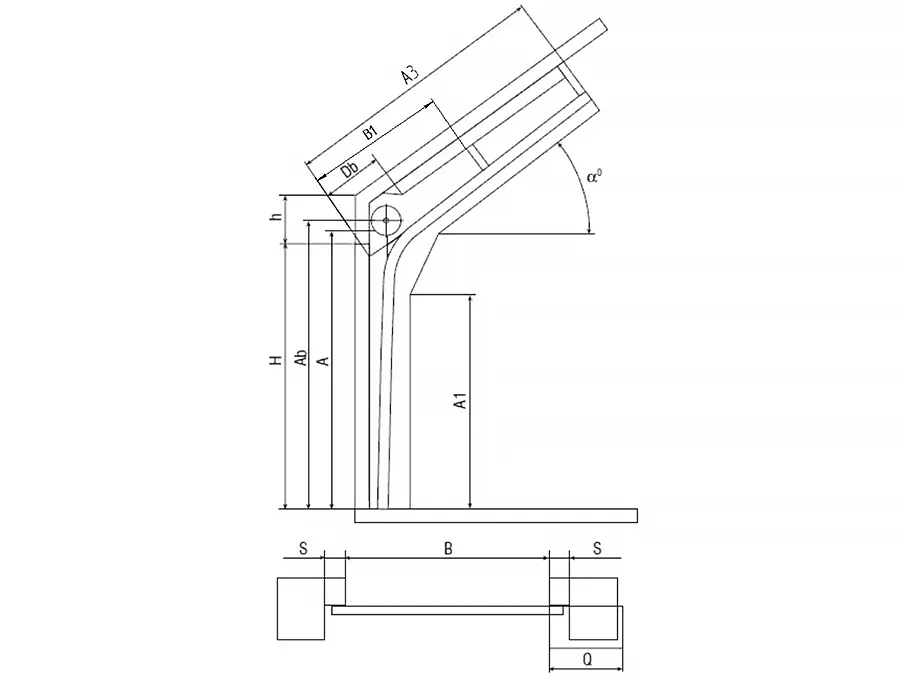

Стандартный наклонный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h > 650
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250...985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н − 445
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал)	зависит от угла α°
B1, мм Координата промежуточной точки крепления направляющих к потолку	A3/2
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	450

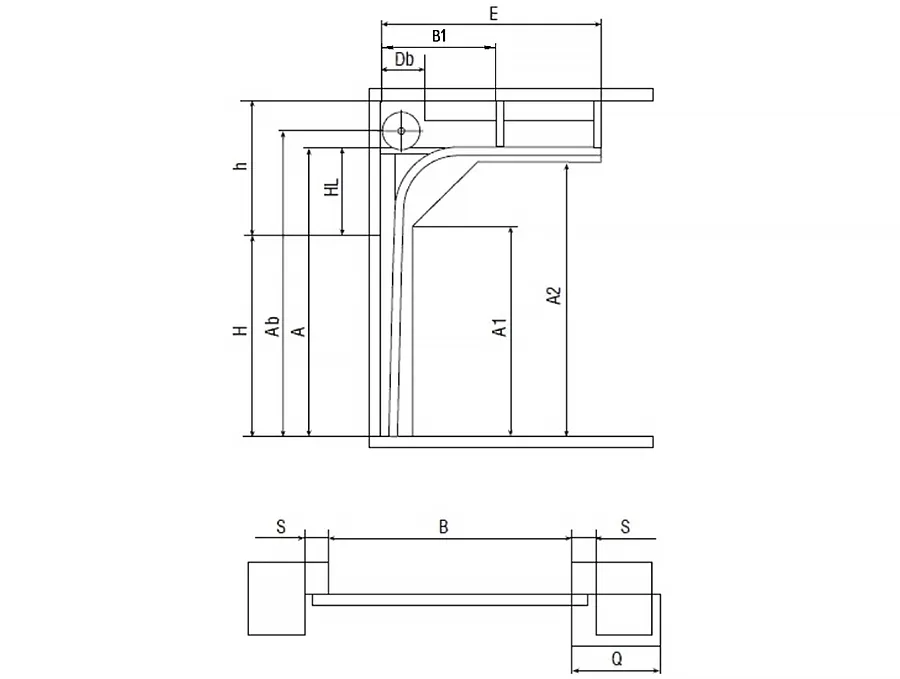

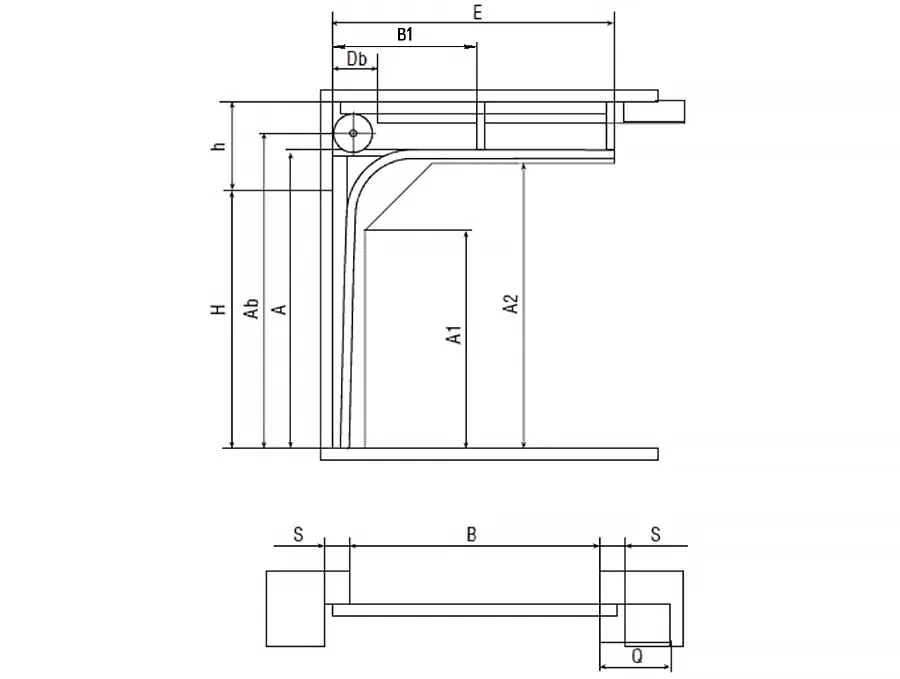

Стандартный подъем

Усл. обозначение, Наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 650
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 425
Ab, мм Высота оси вала и барабана	А + 166
A1, мм Высота вертикальной направляющей	A − 580
A2, мм Высота горизонтальной направляющей	A − 110
E, мм Длина горизонтальных направляющих	H + 479
B1, мм Координата промежуточной точки крепления направляющих к потолку	E / 2
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300
Q, мм Зона расположения привода на вал	450

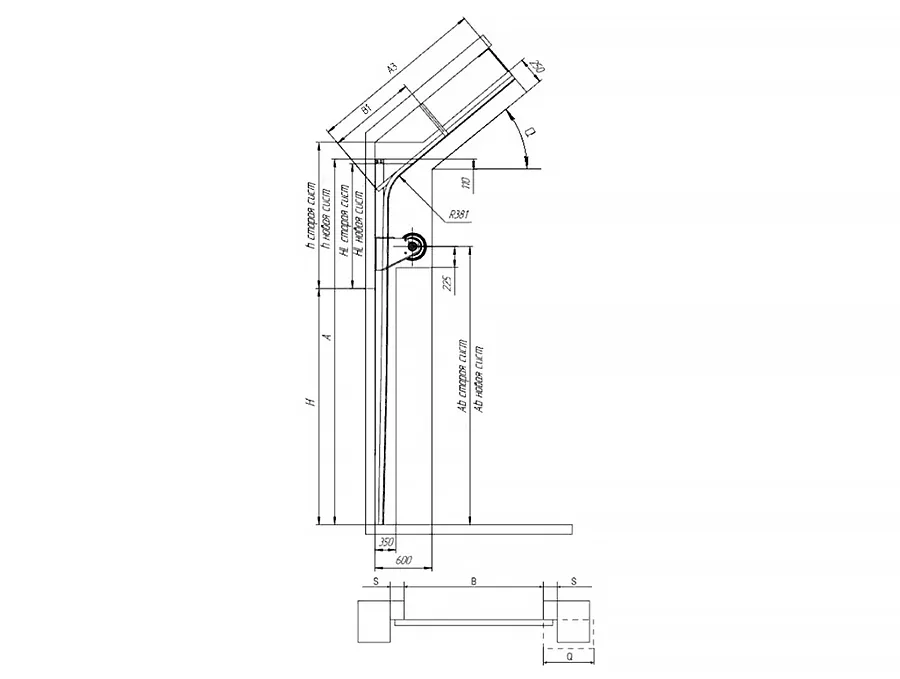

Высокий наклонный подъем вал снизу

Усл. обозначение, Наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h > 1 750 — старая система; h > 2 440 — новая система
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	HL ≥ 1 330 — старая система; HL ≥ 2 020 — новая система
A, мм Высота угловой стойки	H + HL + 235
Ab, мм Высота оси вала и барабана	H + 680 — старая система; H + 1 370 — новая система
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал)	H + 800...1 000
B1, мм Координата промежуточной точки крепления направляющих к потолку	A3/2
S, мм Минимальное боковое пространство	300
Q, мм Зона расположения привода на вал	450
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)

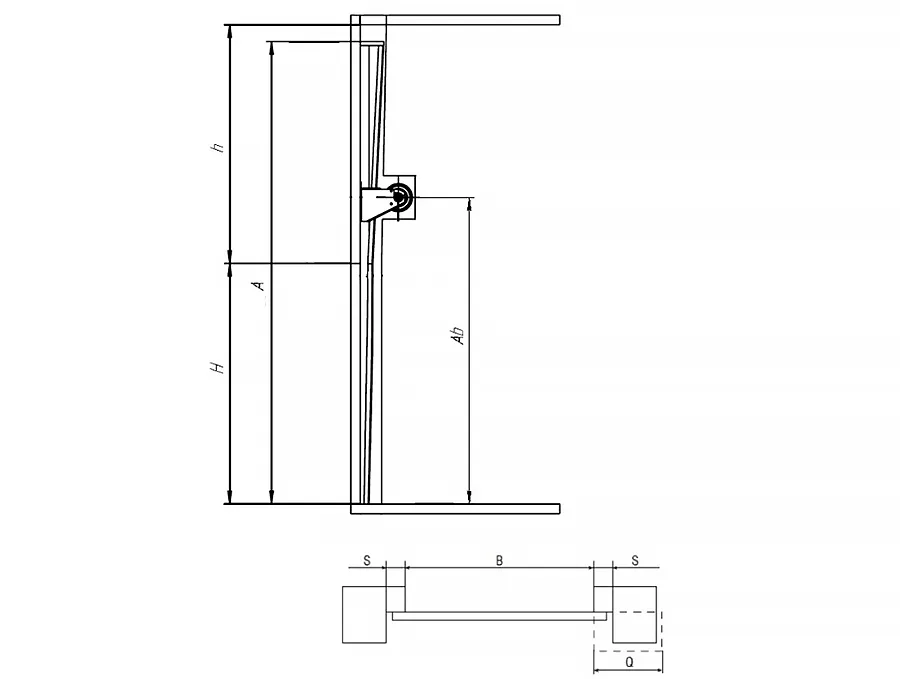

Вертикальный подъем вал снизу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> H + 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 200
Ab, мм Высота оси вала и барабана	H + 400...600 + 280 (монтаж на трубе); H + 1 203 (октагональный вал)
S, мм Минимальное боковое пространство	300
Q, мм Зона расположения привода на вал	450
