Откидной мост

  • +375 17 322-44-66
    +375 29 775-21-55
    +375 44 775-21-55
  • Please leave this field empty.

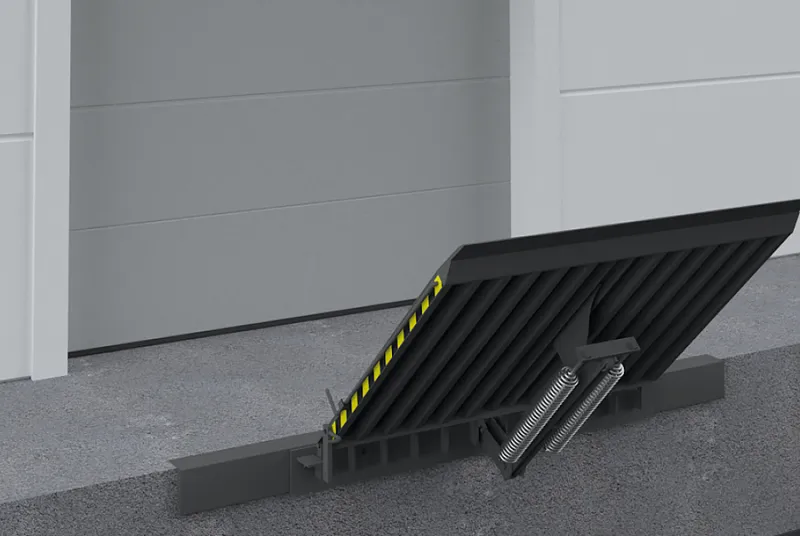

Нет возможности установить платформу? Ваше решение – откидной мост Doorhan! Он позволяет осуществить погрузку\разгрузку в том случае, если разница в высоте между кузовом автомобиля и пандуса составлять до 3,6 метров.

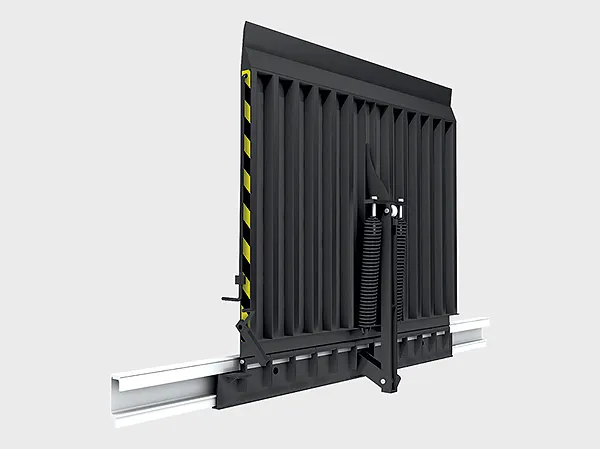

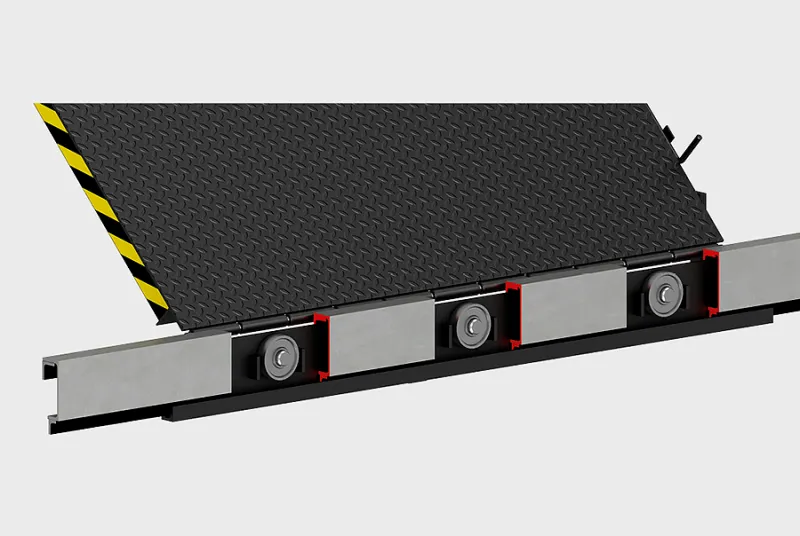

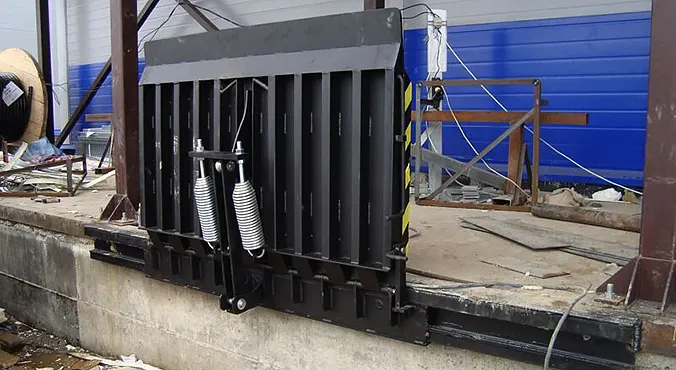

Среди преимуществ выделяют возможность перемещения моста на другое место рампы (скользящий мост), отсутствие необходимости подвода электропитания (простое ручное управление), а также современную систему балансировки.

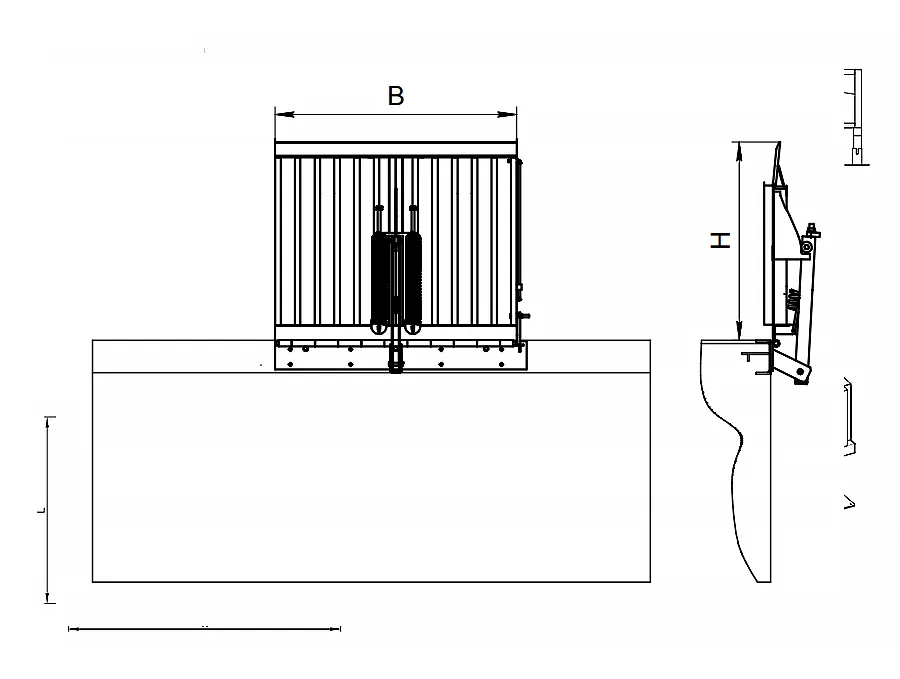

Конструкция

ПАРАМЕТР ПОКАЗАТЕЛЬ
Ширина, мм 1 200 / 1 500 / 1 800 / 2 000
Длина, мм 1 000 / 1 500
Рабочий диапазон в зависимости от длины платформы, мм вверх 120–180, вниз 120–180
Толщина верхнего листа, мм 5

Мост подходит для взаимодействия с тележками и 4-колесными погрузчиками.

Аппарель изготавливается из 12-миллиметрового стального листа, сверху устанавливается лист толщиной 5 миллиметров. Основа рельс – горячекатанный швеллер 160 мм. Окраска – порошковая, толщина краски: 60-90 мкм.

Мост выдерживает нагрузку вплоть до 4 тонн.

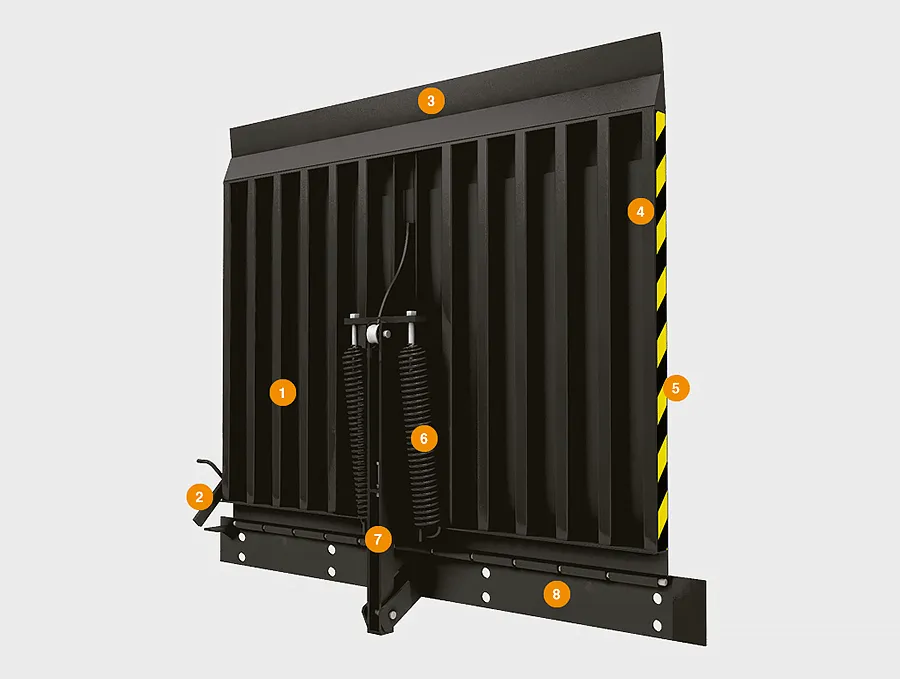

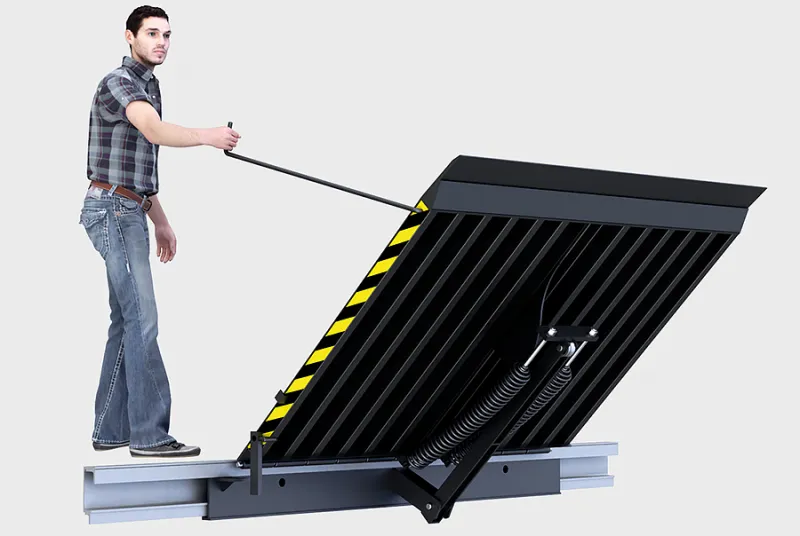

1. Ручка управления мостом (с другой стороны)
2. Замок, блокирующий мост в вертикальном положении
3. Аппарель
4. Крышка
5. Полоса сигнальная желто-черная
6. Пружина

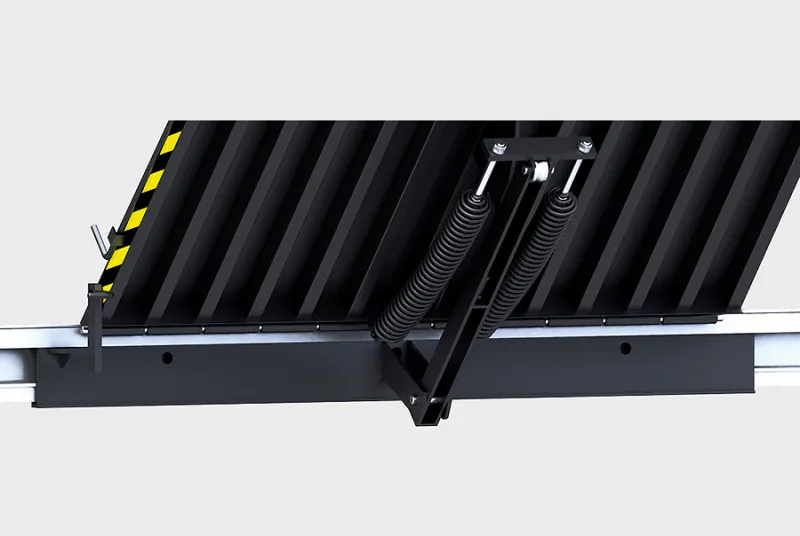

7. Механизм пружинной балансировки моста
8. Пластина установочная

Откидной мост можно использовать при температуре от минус 30 до плюс 50 градусов.

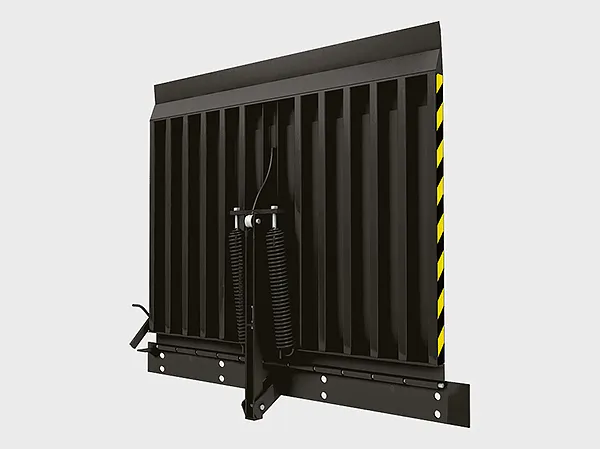

Внешний вид

Поверхность:

Цветовые решения:

цвет черный RAL-9005
цвет синий RAL-5005

Дополнительная комплетация

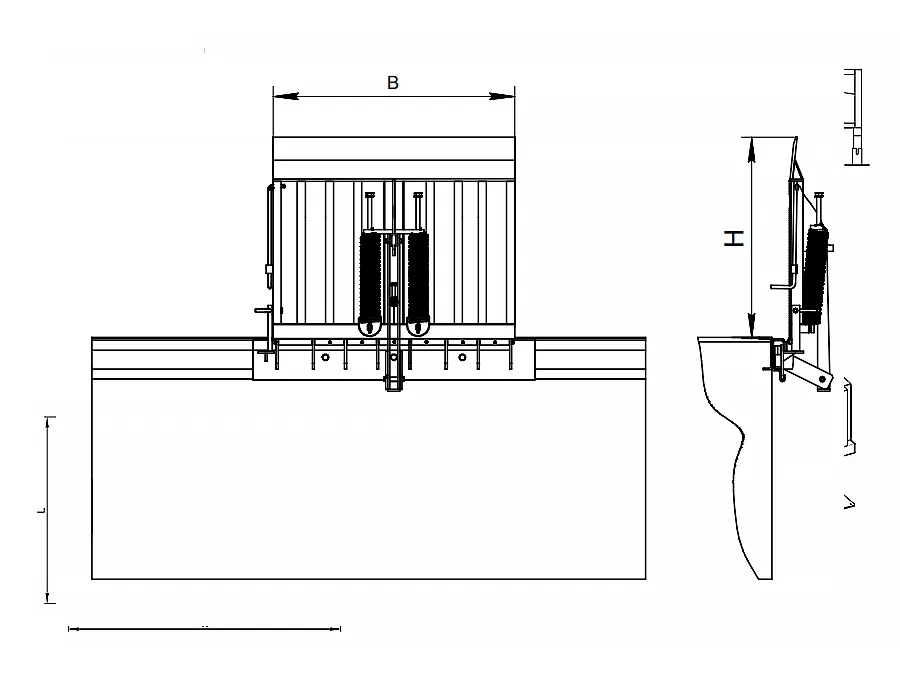

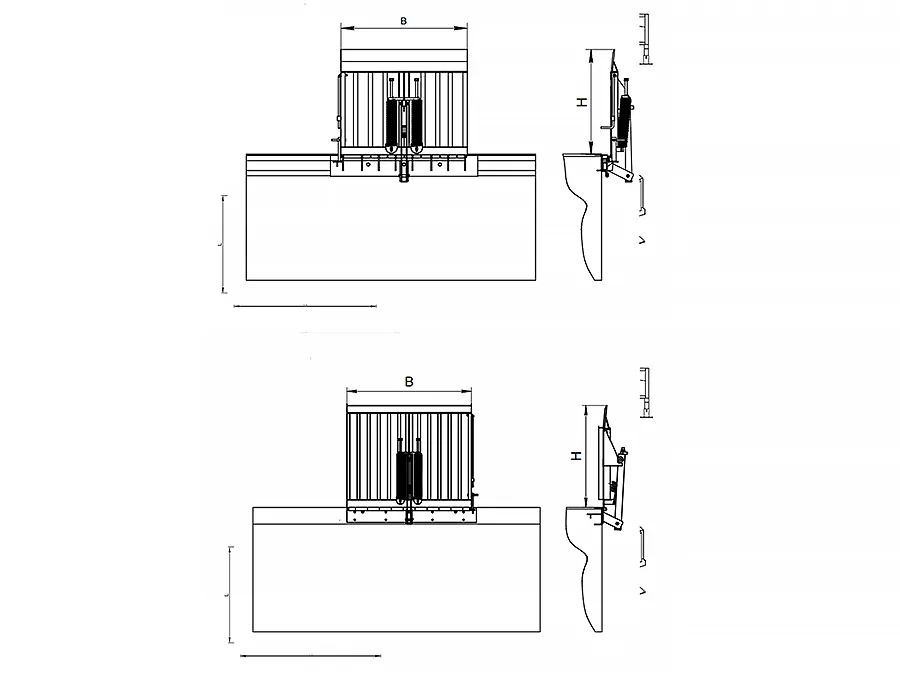

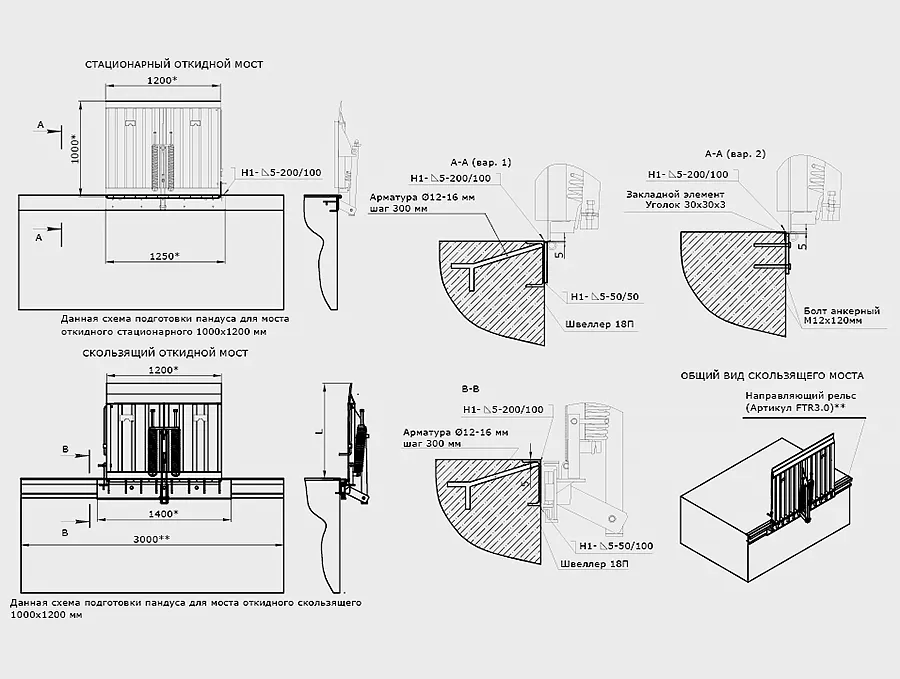

Направляющие с отводом 45° для бетонирования и на анкерных болтах

Инструкция

Инструкция к механическому откидному мосту Doorhan
