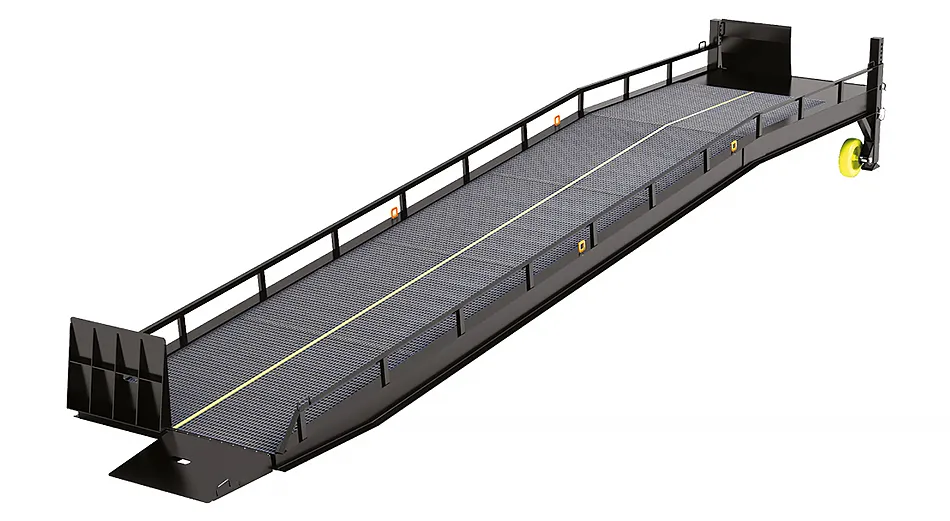

Без опоры на кузов автомобиля серии RMFS

Мобильная рампа без опоры на кузов автомобиля RMFS — универсальное средство, которое предназначена для предоставления легкого доступа автопогрузчику в кузов грузового транспортного средства с земли. Особенность модели серии RMFS — отсутствие дополнительной нагрузки на кузов машины. Она устанавливается на собственные опоры, которые надежно крепятся на земле.

Подготовка мобильной рампы без опоры на кузов автомобиля RMFS занимает минимум времени. Погрузчику достаточно привезти ее со складского помещения и установить. Далее она поднимается с помощью механического или гидравлического привода и создает мостик, по которому проезжает погрузчик. Когда погрузочно-разгрузочные работы завершены, мобильная рампа без опоры на кузов автомобиля RMFS отвозится на место хранения на том же погрузчике.

Больше информацииМеньше информацииarrow-right-blue

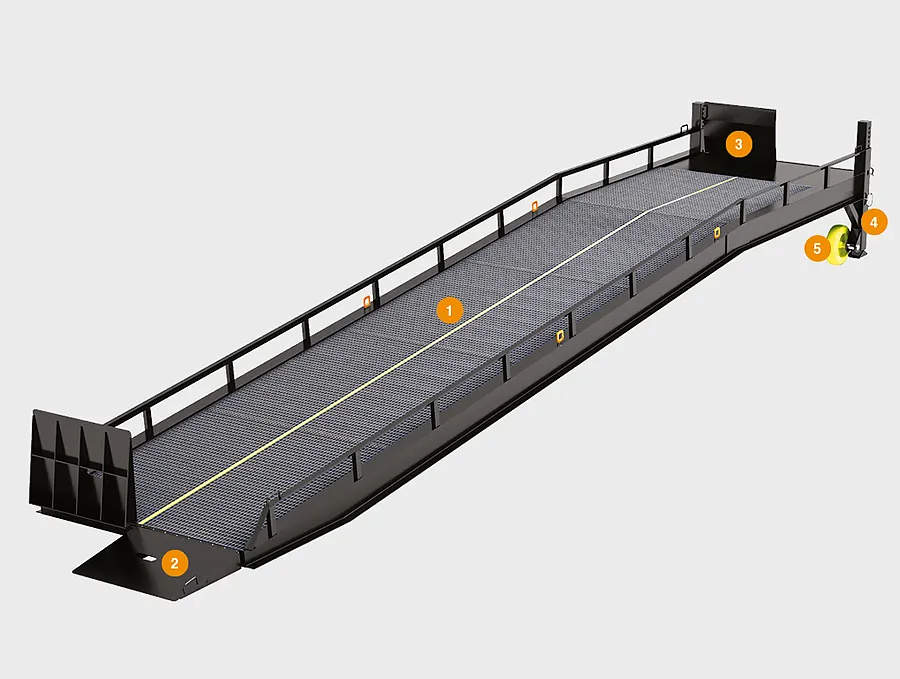

Конструкция мобильной рампы без опоры на кузов автомобиля RMFS
  1. Настил проезжей части
  2. Нижняя поворотная аппарель
  3. Верхняя поворотная аппарель
  4. Опора, которая регулируется по высоте
  5. Колесо

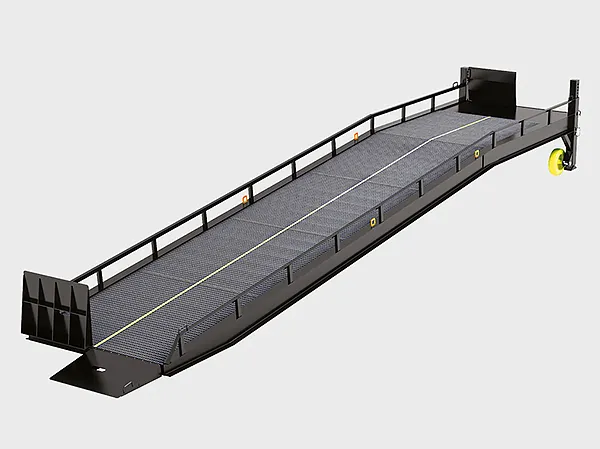

Внешний вид мобильной рампы без опоры на кузов автомобиля RMFS
  • Цвета
RAL 9005 черный RAL 9005 черный
RAL 5005 синий RAL 5005 синий
Характеристики мобильной рампы без опоры на кузов автомобиля RMFS
  • Технические
  • Размеры
Параметр Значение Примечание
Допустимая нагрузка, кг (кН) 7 000 (70) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 на заказ — 6,5
Количество подъемных цилиндров, шт. 2 для рампы с гидравлическим приводом
Мощность, Вт 1 500 электропривода гидравлического насоса
(электрогидравлическая мобильная рампа)
Напряжение питания, В 380
Напряжение питания, В 24 напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa2
Рабочая жидкость низкотемпературное масло STATOIL Hydraulic 131 или аналогичная
Вес изделия, кг 2 975
Диапазон рабочих температур, °С −20...+50
Параметр Показатель
Длина конструкции, м 12,375
Ширина конструкции, м 2,2
Ширина проезжей части рампы мобильной, м 1,9
Комплектация мобильной рампы без опоры на кузов автомобиля RMFS
  • Базовая
Рампа мобильная без опоры на кузов автомобиля
Рампа мобильная без опоры на кузов автомобиля.

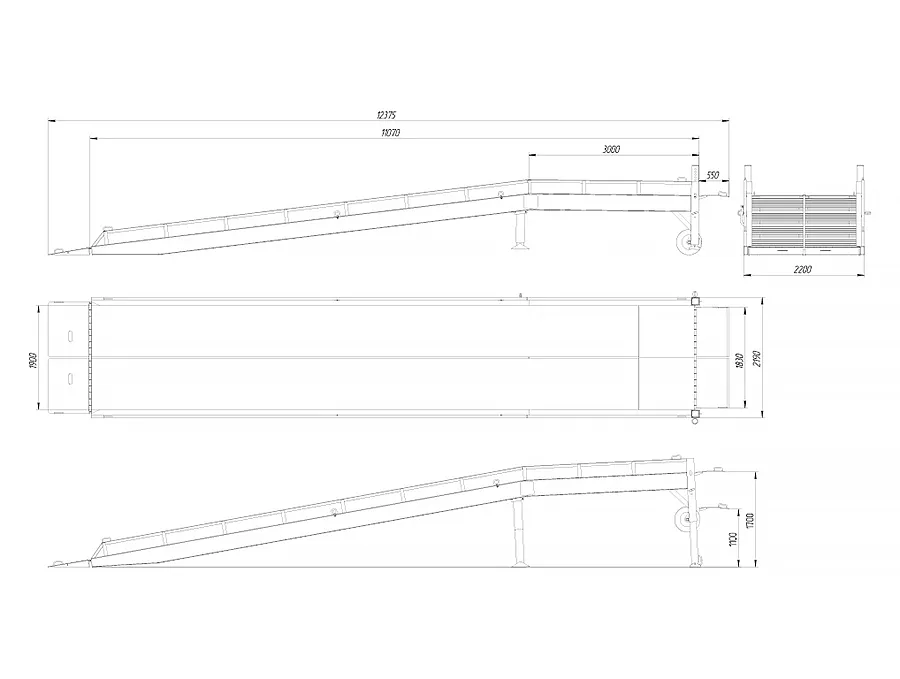

Стандартные конструктивные решения мобильной рампы без опоры на кузов автомобиля RMFS
  • Конструктивные решения

Рампа мобильная без опоры на кузов автомобиля

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Длина 12 375
B, мм Ширина 2 200
b1, мм Рабочий диапазон, вверх 1 700
b2, мм Рабочий диапазон, вниз 1 100
Инструкции по мобильной рампе без опоры на кузов автомобиля RMFS
Вопрос-ответ
Какой герметизатор проема выбрать для работы с парком автомобилей различных по высоте?
arrow

Стандартных размеров. Достаточно доукомплектовать его механизмом подвижного верхнего листа.

В каких случаях применяется уравнительная платформа «Минидок»?
arrow

Платформа уравнительная механическая «Минидок» разработана как удобное и экономичное решение для работы с парком маленьких и средних автомобилей примерно одинаковых по высоте.

Возможно ли подключить надувной герметизатор проема к блоку управления уравнительной платформой?
arrow

Да, это возможно при использовании блока управления DCUH-3.

Какими системами безопасности оборудованы электрогидравлические уравнительные платформы?
arrow

На боковые поверхности крышки платформы нанесена черно-желтая маркировка, благодаря которой видно, что крышка платформы находится выше уровня пандуса.

Для безопасного проведения технического обслуживания и электрических подключений уравнительная платформа оборудована ремонтной опорой.

Подъемный гидроцилиндр уравнительной платформы имеет клапан безопасности, который в случае обрыва шланга во время подъема / опускания остановит движение и медленно опустит верхнюю крышку платформы.

Какие базовые цвета уравнительной платформы?
arrow

RAL 5005 синий и RAL 9005 черный.

Возможно ли эксплуатировать электрогидравлическую уравнительную платформу при отрицательных температурах?
arrow

Да, можно, применив опцию «Зимний пакет». Она включает в себя гидростанцию с подогревом. Позволяет использовать платформу при температурах до −30°.
