Тепловые завесы серия 700

Воздушно-тепловые завесы серии 700 используются для шиберующей защиты. Устанавливаются в помещениях с повышенной капельной влагой. Модели, оборудованные газовой горелкой,  обеспечивают защиту воротного проёма и даже при низких температурах воздуха гарантируют небольшие эксплуатационные расходы.

Дизайн воздушно-тепловых завес серии 200
  • Цвета
  • Панели ВТЗ
Нержавеющая сталь Нержавеющая сталь
Оцинковка Оцинковка
Характеристики тепловых завес серии 700
  • Технические
Модель Максимальная
высота
установки
Теплоноситель Расход
воздуха,
(м3/ч)/м
Поток
импульса,
Н/м
Тепловая
мощность,
кВт/м
Длина
завесы, м
ПРОМЫШЛЕННАЯ до 7 м Электричество
Вода
Без источника тепла
6400 27 28-30 1,5 / 2
ПРОМЫШЛЕННАЯ ГАЗОВАЯ до 7 м Газ 6200-7100 26,5 33-36 1,7 / 2
700 ПЛЮС до 10 м Без источника тепла 7300 51,1 - до 5,4
Условия эксплуатации воздушно-тепловых завес
Температура эксплуатации, °C: рабочая от +5 до +35, предельная от -20 до +40.
Относительная влажность, RH %: не более 80.
Cодержание пыли и других вредных примесей, мг/м³: не более 10.
Температура хранения/транспортирования, °C:
от -50 до +50.

Внимание!
В случае неисправности отключите изделие от питания. Прежде чем снова ввести его в эксплуатацию, квалифицированным специалистом должны быть проведены его полная диагностика, обслуживание или ремонт.
Модели серии 700
Готовые решения
  • Тепловые завесы серия 700

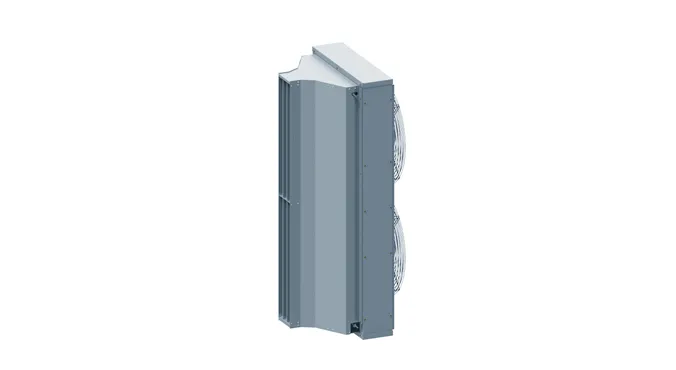

Тепловая завеса КЭВ-24П7011E
Тепловая завеса КЭВ-24П7011E
Промышленная , IP54, электрический, 9000-9500-9900, 7, 1520х710х685, 86, оцинкованная сталь, 22.3+19.1, 2000, 65, 1,680, 0,925, 160, горизонтально и вертикально, Россия, Санкт-Петербург, 24, Cерия 700
Заказать

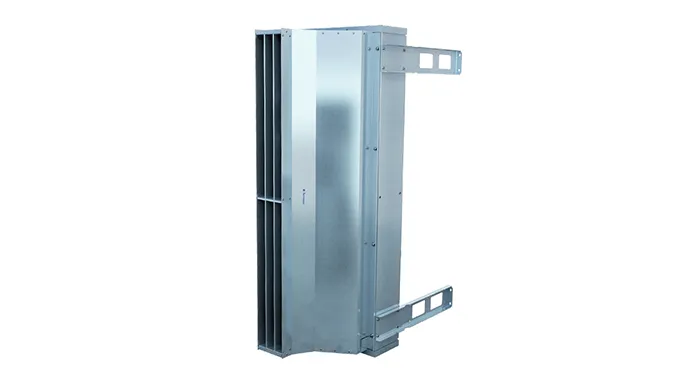

Тепловая завеса КЭВ-24П7010E
Тепловая завеса КЭВ-24П7010E
Промышленная , IP21, электрический, 8500-9500-10000, 7, 1520х710х670, 80,5, оцинкованная сталь, 22.4+19.1, 1800, 65, 1,680, 0,925, 160, горизонтально и вертикально, Россия, Санкт-Петербург, 24, Cерия 700, Воздушно-тепловая завеса, пульт управления HL10, паспорт.
Заказать

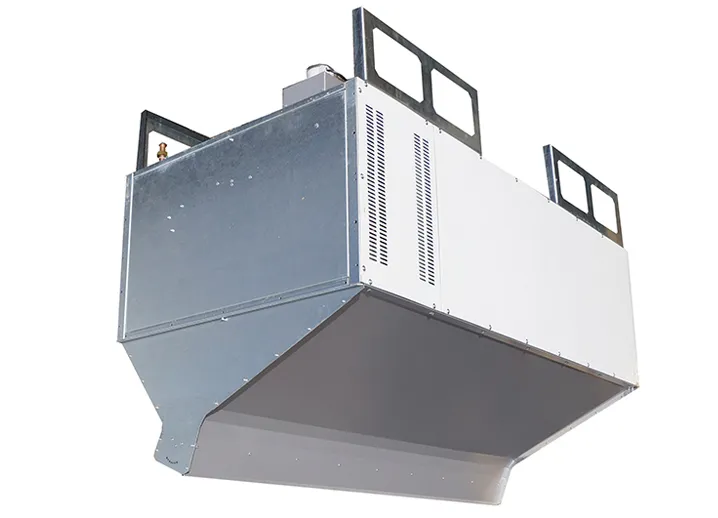

Тепловая завеса КЭВ-75П7030G
Тепловая завеса КЭВ-75П7030G
Промышленная , IP42, газовый, 12000, 7, 1685 х 860 х 1090, 233, 3,5, 1850, 60, 1,235, 1,850, 302, горизонтально и вертикально, Россия, Санкт-Петербург, 12, Cерия 700, Газовая воздушно-тепловая завеса КЭВ-75П7030G, дистанционный пульт управления с встроенным термостатом, комплект крепежных кронштейнов, паспорт.
Заказать

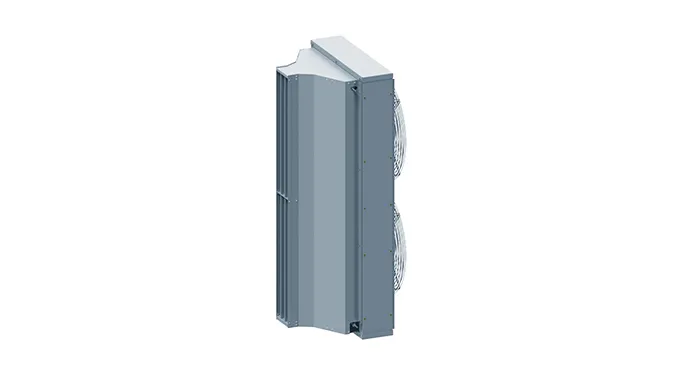

Воздушная завеса КЭВ-П7010A
Воздушная завеса КЭВ-П7010A
Промышленная , IP21, без источника тепла, 8500-9500-11000, 7, 1520х710х670, 65.5, оцинкованная сталь, 2.7, 1800, 65, 1.680, 0.925, 144, горизонтально и вертикально, Россия, Санкт-Петербург, 12, Cерия 700, Воздушно-тепловая завеса, пульт управления HL10, герметик, комплект крепежных кронштейнов, паспорт.
Заказать

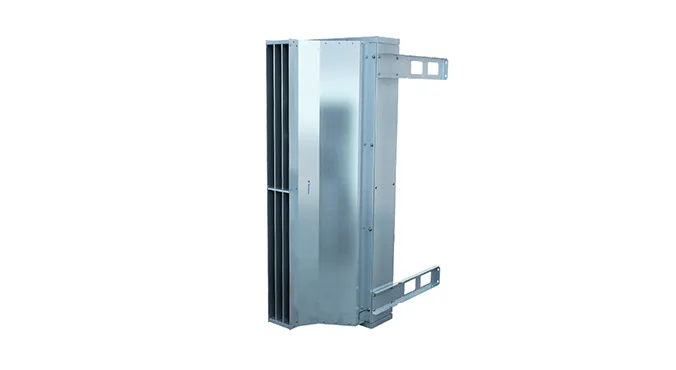

Воздушная завеса КЭВ-П7011A
Воздушная завеса КЭВ-П7011A
Промышленная , IP54, без источника тепла, 9300-9700-10000, 7, 1520х710х685, 65.5, оцинкованная сталь, 3.4, 2000, 65, 1.680, 0.925, 142, горизонтально и вертикально, Россия, Санкт-Петербург, 12, Cерия 700, Воздушная завеса, герметик, комплект крепежных кронштейнов, паспорт.
Заказать
Вопрос-ответ
Что такое воздушно тепловая завеса?
arrow
Воздушно-тепловая завеса (как машиностроительное изделие) - это устройство струйной защиты открытого проема, состоящее из вентиляторов, воздухонагревателя (или без него) и сопел, а также элементов управления и автоматики.

Зачем нужна воздушно-тепловая завеса?
arrow
Воздушно-тепловая завеса предназначена для защиты рабочих зон общественных, административных, промышленных зданий от прямого контакта с наружным воздухом через открытый проём (ворота, двери, окна) в холодный период времени. Воздушная завеса без источника тепла может защищать проёмы холодильных и морозильных камер и хранилищ от прямого контакта с тёплым наружным воздухом. Воздушные завесы могут служить для защиты от проникновения теплого наружного воздуха в кондиционируемое помещение, а также и от неприятных запахов, пыли и летающих насекомых.

Какими защитами оборудована завеса?
arrow
• Аварийное отключение ТЭНов при нештатной ситуации перегрева.
• Автоматическая задержка выключения вентиляторов после выключения ТЭНов (для продувки ТЭНов).
• Защита от перегрева газового нагревателя посредством двух термостатов.
• Защита электродвигателя вентилятора от перегрева (тепловая защита электродвигателя). При наличии встроенной платы PCB-AC:
• предусмотрен выход 220В 50Гц под термостат защиты от замораживания воды в трубках теплообменника;
• предусмотрен выход 220В 50Гц под охранно-пожарную сигнализацию.

Что регулируют в завесах?
arrow
Расход воздуха изменением частоты вращения вентиляторов.
• Электрическую мощность ТЭНов включением различных групп.
• Тепловую мощность водяных тепловых завес через узлы терморегулирования.
• В газовых тепловых завесах – давление газа (см. инструкцию по эксплуатации).
С помощью чего подогревается воздух внутри завесы?
arrow
Завесы могут быть:
с электрическим источником тепла - внутри завесы установлены трубчатые электронагреватели (ТЭНы);
с водяным источником тепла - внутри завесы установлен трубчатый теплообменник. В качестве теплоносителя используется горячая вода отопительных сетей. Допускается использование низкозамерзающих жидкостей, однако это должно быть согласованно с изготовителем. Основные параметры теплоносителя:
• Вода не должна содержать нечистот, твёрдых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни стали цинка, пластмасс, резины, чугуна.
• Тепловая сеть должна соответствовать СП 124.13330.2012.
• Максимальная температура теплоносителя - 150ºС
• Рабочее давление воды в воздухонагревателе – 1,2 МПа;
с газовым источником тепла – внутри завесы установлен трубчатый теплообменник и газовая горелка, работающая на природном газе G20 или пропане G31, вентилятор дымоудаления;
без источника тепла.
По какому принципу происходит защита проема?
arrow
  • Защита смесительного типа - организация интенсивного струйного перемешивания свободно втекающего наружного воздуха с подготовленным внутренним в количестве, достаточном для доведения температуры смеси до требуемой величины.
  • Защита шиберующего типа - организация в проёме струйного противодействия втеканию наружных масс воздуха и вытеканию внутренних масс. Защита может быть двух видов (см. рисунки).
  • Защита комбинированного типа - соединение смесительной и шиберующей защиты с тем или иным приоритетом.
