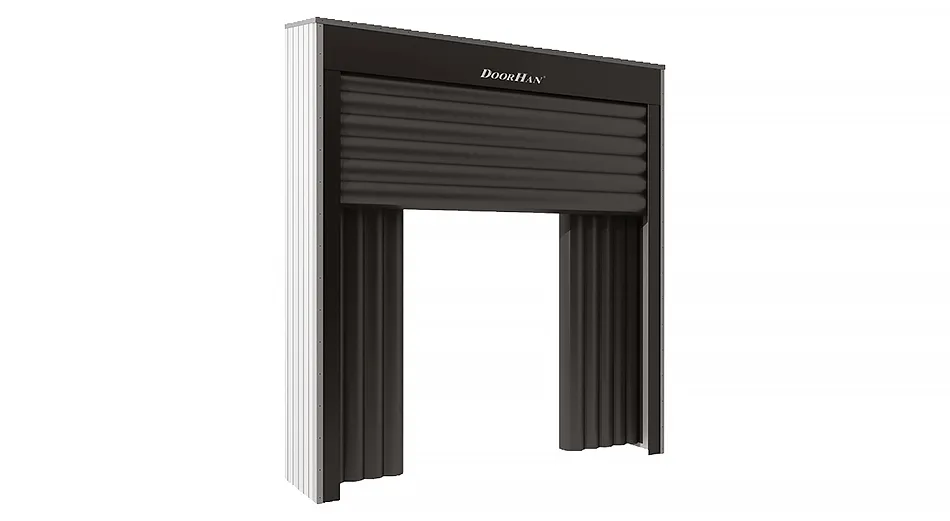

Надувной герметизатор проема DSHINF

Надувные докшелтеры DSHINF используются на объектах, где особенно важно соблюдение температурного режима. Например, на погрузочно-разгрузочных доках морозильных складов, где изменение температуры внутри даже на один градус приводит к порче продукции.

Принцип работы у герметизатора не меняется. Часть кузова автомобиля заезжает внутрь докшелтера, где для обеспечения герметизации его обволакивают верхняя и боковые подушки. Когда все работы проведены, они сдуваются.

Управление надувными докшелтерами нередко осуществляется с пульта уравнительной платформы. Для этого используется специальный блок управления.

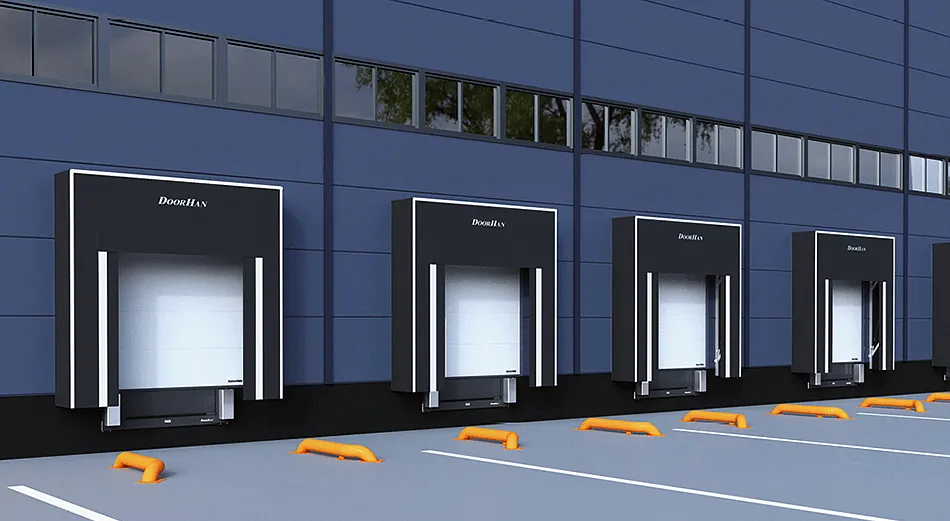

Чтобы процедура погрузки-разгрузки проходила без сбоев, рекомендуем устанавливать на площадке перед доком металлические отбойники или направляющие для колес. Тогда транспортным средствам будет гораздо проще парковаться.

Больше информацииМеньше информацииarrow-right-blue

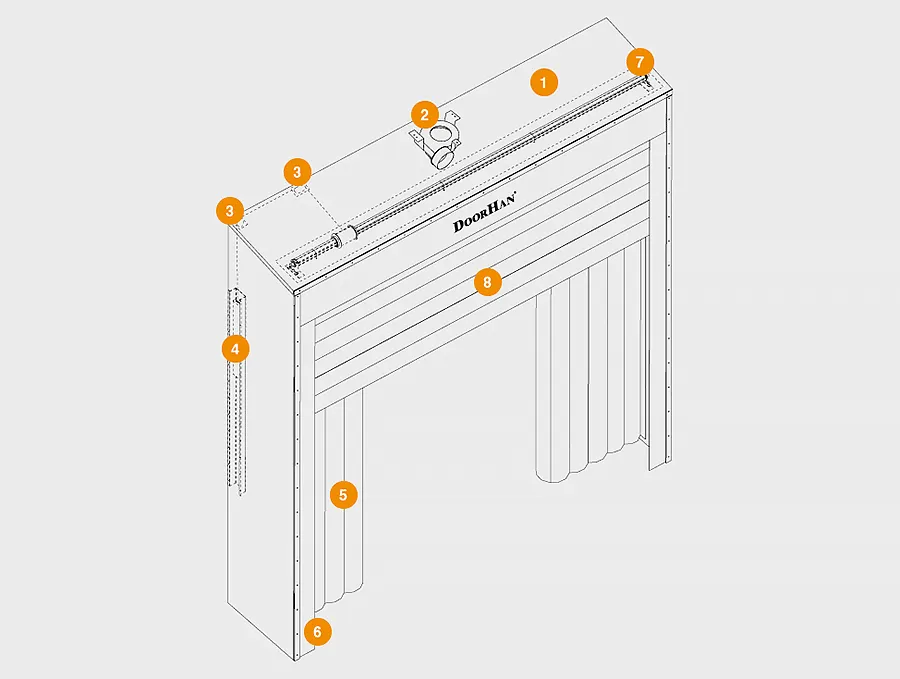

Конструкция герметизатора надувного DSHINF
  1. Корпус герметизатора, состоящий из двух стен и крыши
  2. Вентилятор
  3. Блоки системы противовеса
  4. Противовес
  5. Боковая подушка
  6. Декоративная шторка
  7. Вал системы противовеса
  8. Верхняя подушка
Характеристики герметизатора надувного DSHINF
  • Технические
  • Размеры
Параметр Значение
Длина, мм 800
Ширина, мм 900
Цвет панелей RAL 9003 (белый)
Цвет профилей RAL 9006 (серебро)
Цвет черный
Управление выключатель
Параметр Показатель
Высота конструкции, м 3,3 / 3,8 / 4,9
Ширина конструкции, м 3,41 / 3,61
Комплектация герметизатора надувного DSHINF
  • Базовая
  • Дополнительная

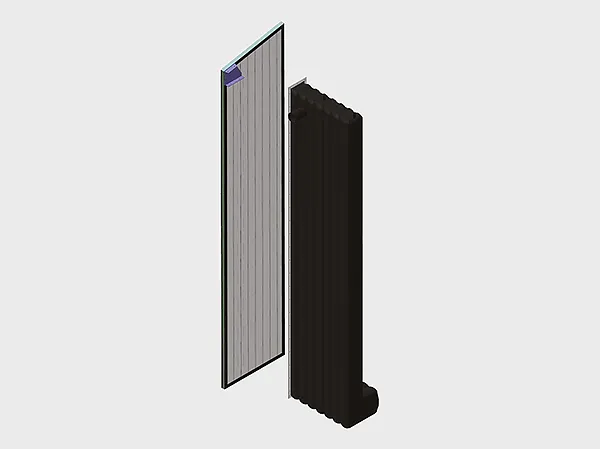

Бoковые подушки
Бoковые подушки.

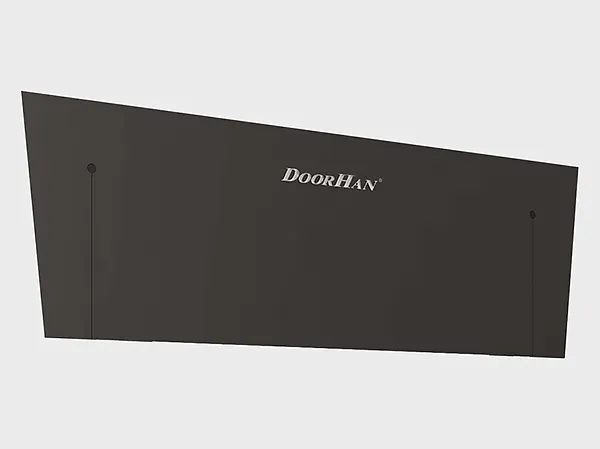

Фpонтальная подушка
Фpонтальная подушка.

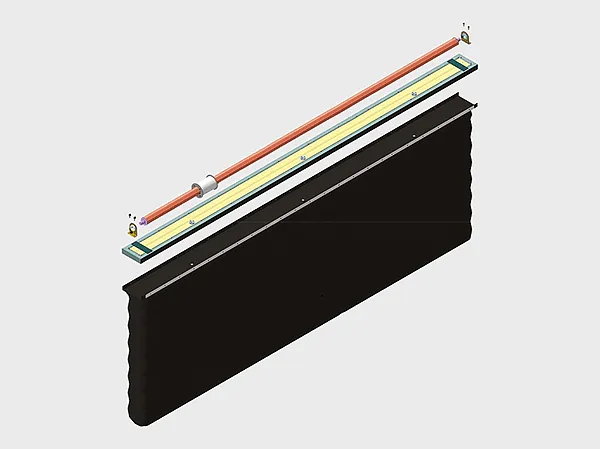

Удлинение верхней подушки
Удлинение верхней подушки 1 200 мм.

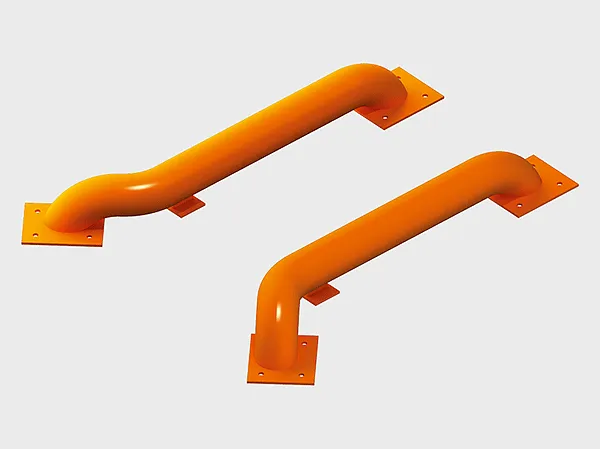

Направляющие для колес
Направляющие для колес. Они требуются, чтобы автомобиль двигался по заранее продуманной линии к воротам, ускоряя парковку и делая ее безопаснее. Их использование сохраняет герметизаторы и стены здания от повреждений из-за невнимательности или неаккуратной парковки. Они практически не касаются колеса, представляя собой трубы из стали. Диаметр — 159 миллиметров. Направляющие монтируются на площадке перед доком одним из двух способов: бетонированием или на анкерных болтах.

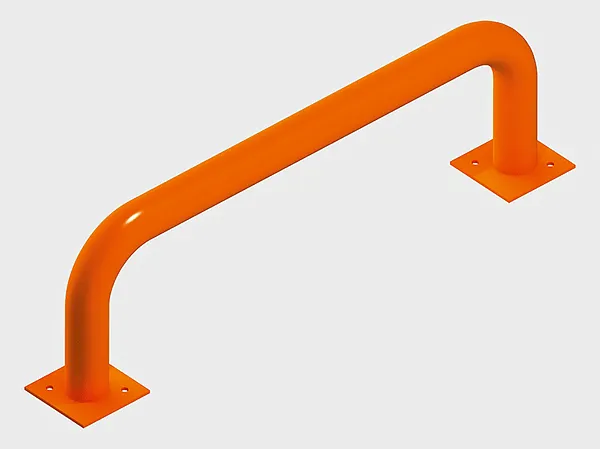

Ограждения
Ограждения. Устанавливаются с внутренней стороны, чтобы погрузчик случайно не повредил стены. Они способствуют приданию технике правильного направления движения внутри склада и при подъезде к доку. Это круглые трубы с диаметром от 100 до 159 миллиметров. Возможно изготовление по эскизу заказчика.

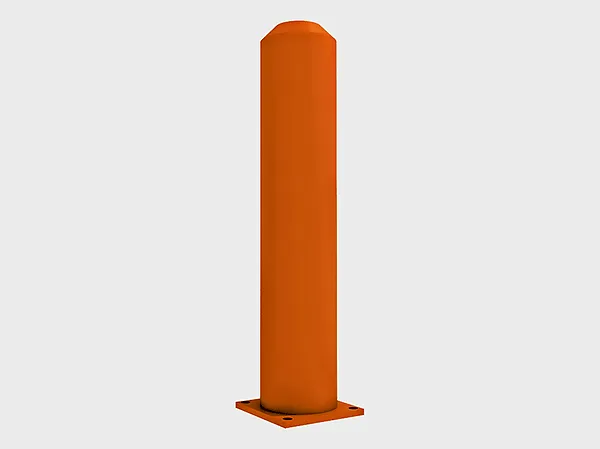

Отбойный столб
Отбойный столб. Спасают от повреждений при наезде погрузчика на угловые стойки ворот. Отбойные столбики устанавливаются с внутренней стороны перед ними. Диаметр, как и у ограждений, от 100 до 159 миллиметров.

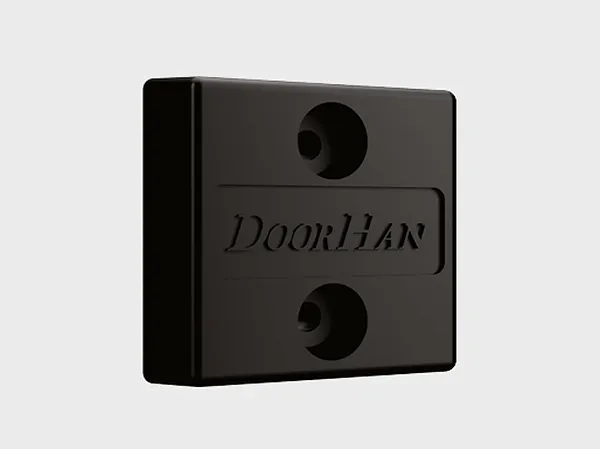

Базовый резиновый бампер 250 × 250 × 100 мм
Базовый резиновый бампер 250 × 250 × 100 мм (BR250×250×100). Установочные размеры указаны в разделе «Документация». Конструкция позволяет сделать подъезд грузового транспорта к объекту безопасным, предотвращая механические повреждения стен.

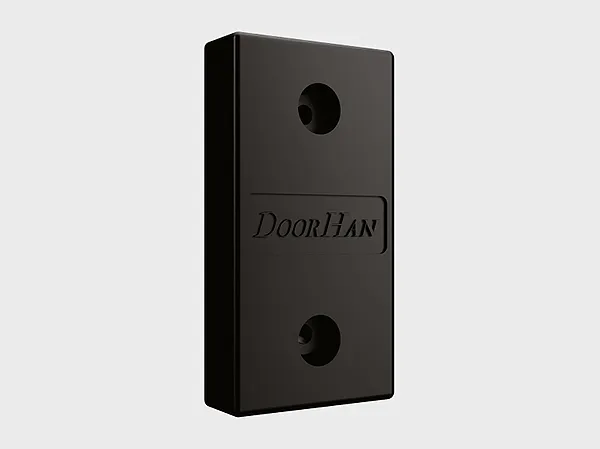

Базовый резиновый бампер 450 × 250 × 100 мм
Базовый резиновый бампер 450 × 250 × 100 мм (BR450×250×100). Установочные размеры указаны в разделе «Документация». Конструкция позволяет сделать подъезд грузового транспорта к объекту безопасным, предотвращая механические повреждения стен.
Резиновый бампер консольного типа 510 × 250 × 330 мм
Резиновый бампер консольного типа 510 × 250 × 330 мм (BRC510×250×330). Модель сделана на базе другого бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция позволяет сделать подъезд грузового транспорта к объекту безопасным, предотвращая механические повреждения стен. Применяется в тех случаях, когда высота кузова транспортного средства бывает выше пандуса.

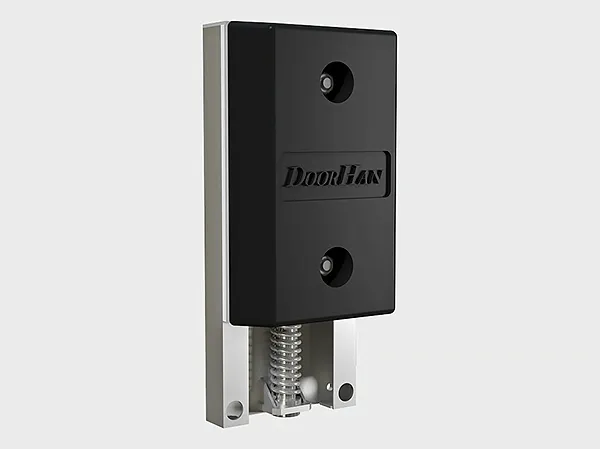

Резиновый подвижный бампер 610 × 250 × 175 мм
Резиновый подвижный бампер 610 × 250 × 175 мм (BRM610×250×175). Модель сделана на базе другого бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Подвижность элемента делает его более устойчивым к износам. Во время погрузочно-разгрузочных работ он следует за движениями грузовой машины вверх и вниз соответственно.

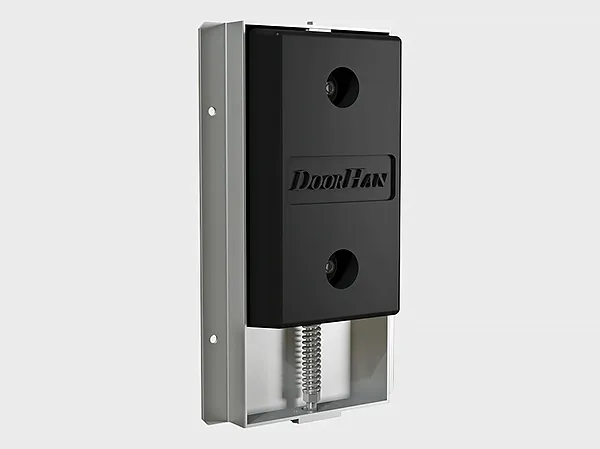

Резиновый подвижный бампер 600 × 364 × 110 мм
Резиновый подвижный бампер 600 × 364 × 110 мм (BRM600×364×110). Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Подвижность элемента делает его более устойчивым к износам. Во время погрузочно-разгрузочных работ он следует за движениями грузовой машины вверх и вниз соответственно. Модель совместима только с платформами, у которых есть выдвижная панель длиной 100 см.

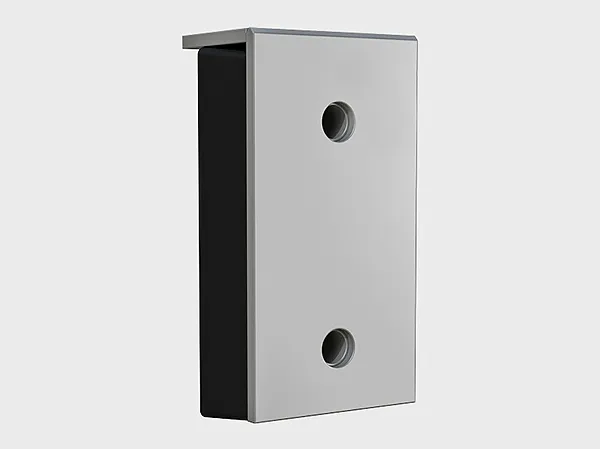

Бампер со стальной рабочей накладкой 465 × 250 × 165 мм
Бампер со стальной рабочей накладкой 465 × 250 × 165 мм (BRSP(16)465×250×165) толщиной 16 мм. Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция состоит из двух частей:
  1. Амортизирующего наполнителя (резинового бампера)
  2. Стальной пластины, которая защищает его с внешней стороны

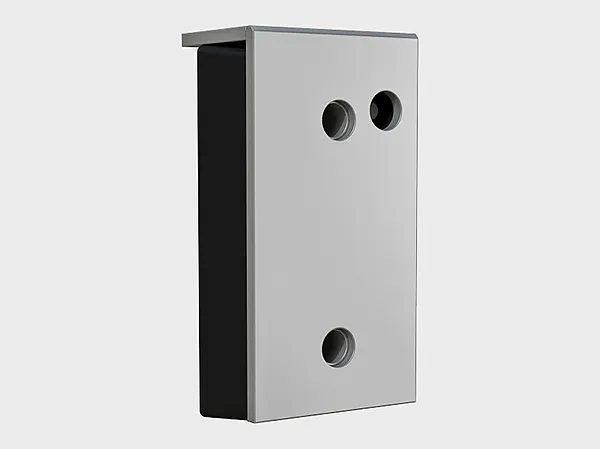

Бампер со стальной рабочей накладкой и датчиком парковки 465 × 250 × 165 мм
Бампер со стальной рабочей накладкой 465 × 250 × 165 мм (BRSP(16)465×250×165S) толщиной 16 мм и датчиком парковки. Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция состоит из трех частей:
  1. Амортизирующего наполнителя (резинового бампера)
  2. Стальной пластины, защищающей бампер с внешней стороны
  3. Датчика парковки, который отвечает за безопасную стыковку грузового автомобиля и используется в системе только с парковочным радаром

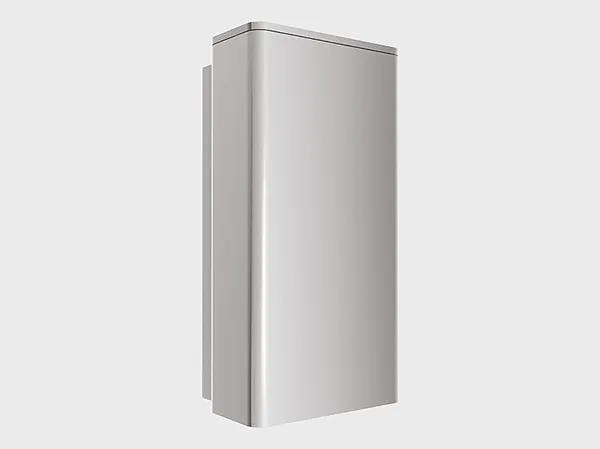

Бампер с демпферной вставкой 500 × 255 × 205 мм
Бампер с демпферной вставкой 500 × 255 × 205 мм (BS500×255×205). Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Это гибридная конструкция, объединяющая в себе достоинства двух моделей: подвижной и с металлической вставкой. Состоит из нескольких элементов:
  1. Держателя
  2. Демпферной вставки (изготавливается из резиновой крошки)
  3. Прочной внешней крышки из стали (двигается за движением кузова транспортного средства)
Данный бампер используется только с платформами, обладающими выдвижной аппарелью, длина которой 1 000 мм.
Бампер с демпферной вставкой 800 × 255 × 205 мм
Бампер с демпферной вставкой 800 × 255 × 205 мм (BS800×255×205). Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Это гибридная конструкция, объединяющая в себе достоинства двух моделей: подвижной и с металлической вставкой. Состоит из нескольких элементов:
  1. Держателя
  2. Демпферной вставки (изготавливается из резиновой крошки)
  3. Прочной внешней крышки из стали (двигается за движением кузова транспортного средства).
Данный бампер используется только с платформами, обладающими выдвижной аппарелью, длина которой 1 000 мм.
Монтаж герметизатора надувного DSHINF
  • Подготовка объекта
  • Способы монтажа

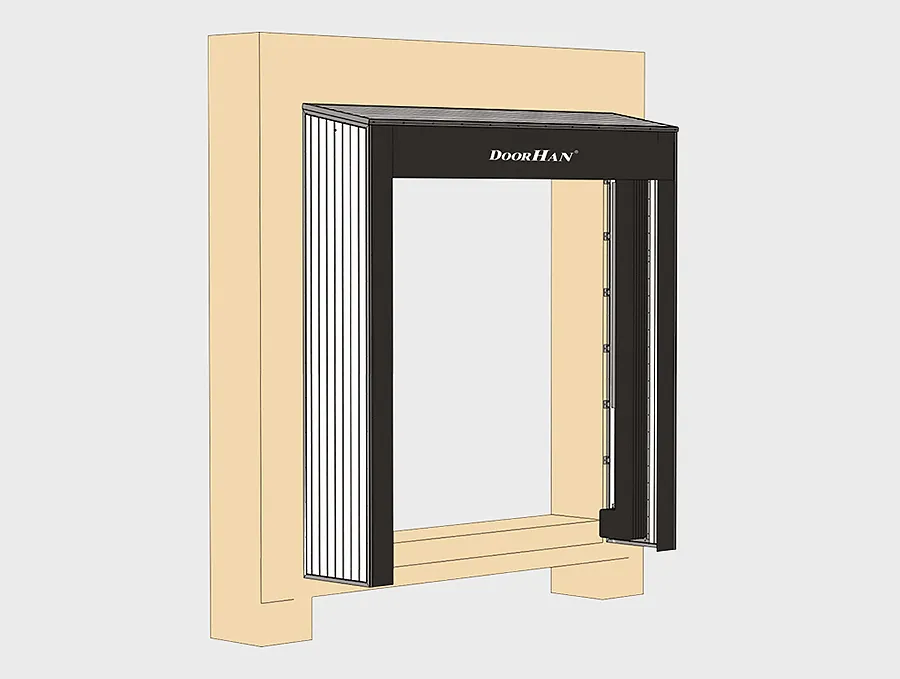

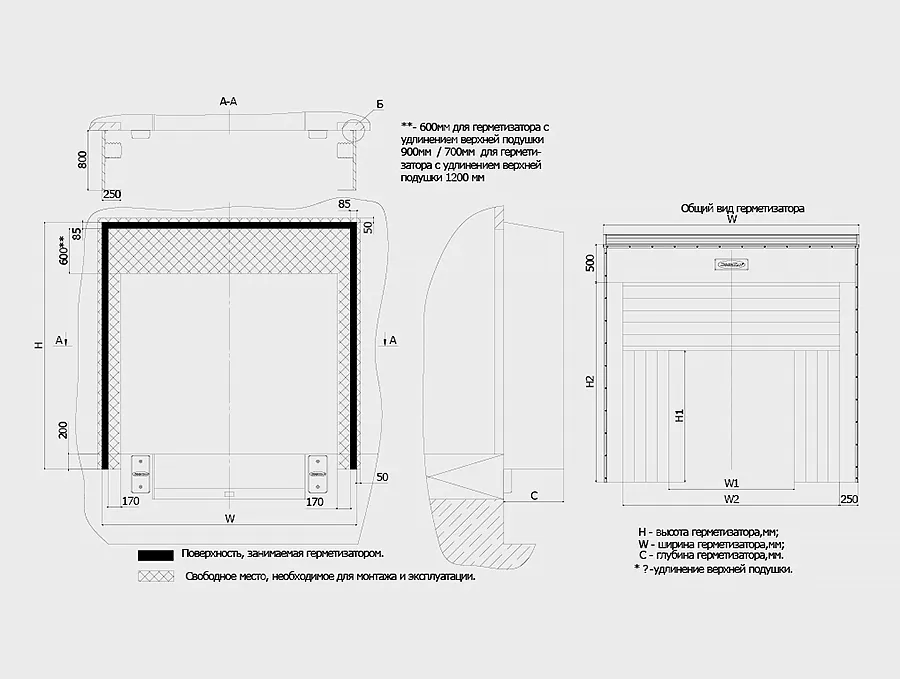

Подготовка строительного объекта представлена на чертеже.

Способ монтажа — накладной.

Документация по герметизатору надувному DSHINF
Условия эксплуатации герметизатора надувного DSHINF
  1. В зимнее время необходимо очищать герметизатор от скапливающегося снега и наледи.
  2. Перед началом работы необходимо провести общий осмотр герметизатора. Запрещается эксплуатация при наличии каких-либо неисправностей.
  3. Отцентруйте кузов автомобиля, обеспечив равные зазоры между кузовом и стенками герметизатора с обеих сторон. Медленно подгоните автомобиль к проему до тех пор, пока он не упрется в резиновые отбойники.
  4. Убедитесь, что автомобиль полностью неподвижен и стоит на ручном тормозе (установлены противооткатные упоры).
  5. Включите вентилятор. Для этого нажмите на кнопку на блоке управления, примерно через 30 секунд герметизатор надуется и полностью охватит кузов автомобиля.
  6. По завершению работ выключите вентилятор. Движение автомобиля следует начинать только после полного возвращения подушек герметизатора в исходное положение.

Внимание! Вентилятор должен оставаться включенным на протяжении всего процесса погрузки/разгрузки.

Видео герметизатора надувного DSHINF
Вопрос-ответ
Каков принцип действия герметизаторов проёма?
arrow
При проведении погрузочно-разгрузочных работ кузов автомобиля частично въезжает внутрь герметизатора. Верхний и боковые вертикальные листы облегают кузов, обеспечивая герметизацию проема. В случае неправильной парковки автомобиля, фронтальная рама складывается благодаря рычагам и автоматически возвращается в исходное положение после отъезда автомобиля.
На сколько надежны герметизаторы проёма?
arrow
Материал фронтальных листов достаточно эластичный, обладает высокой износостойкостью и сопротивлением на разрыв.
Где можно купить герметизаторы проёма?
arrow
Вы можете осуществить заказ из любой точки Беларуси. Наш специалист приедет и детально проконсультирует по всем воросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Можно ли использовать геметизаторы проёма в отрицательных температурах?
arrow
Да, можно. Перегрузочное оборудование DoorHan работает при отрицательных температурах: вплоть до -20 °C.
