Вальная автоматика для секционных ворот

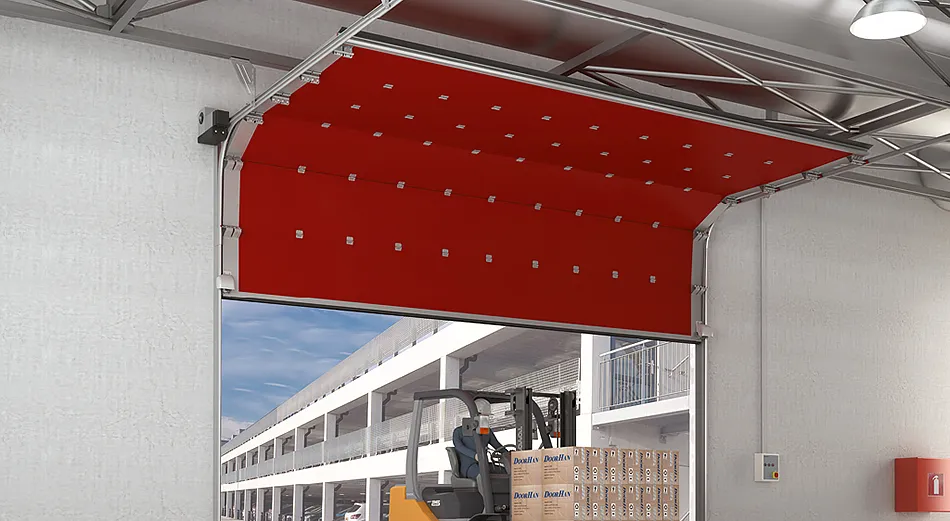

Электромеханические приводы вального типа Shaft-120 и Shaft-200 предназначены для автоматизации промышленных секционных ворот.

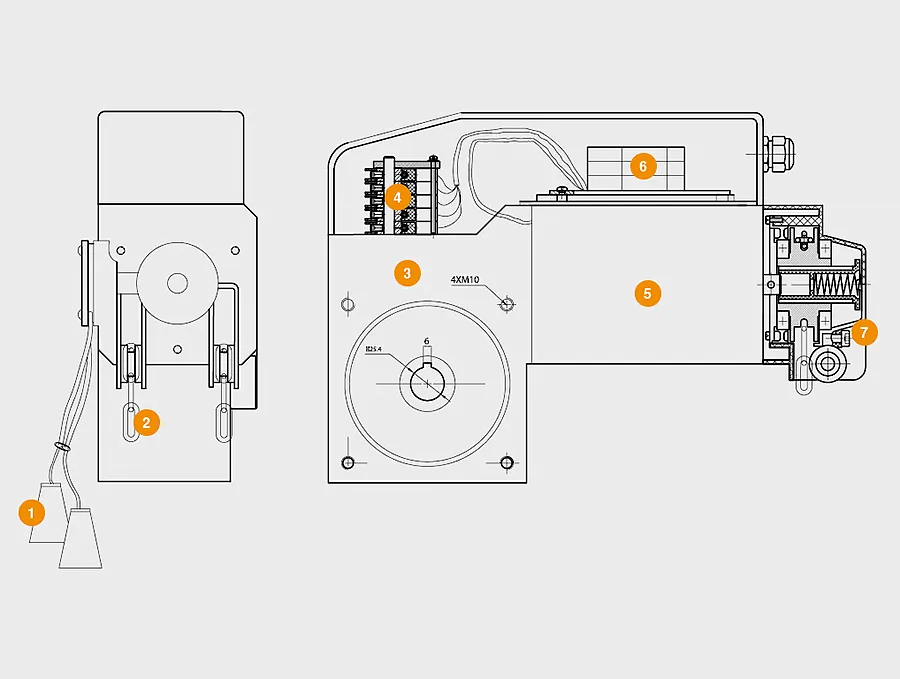

Конструкция вальных приводов для ворот SHAFT-120 и SHAFT-200

  1. Шнур рaсцепителя
  2. Ручнaя цепь
  3. Кoрпус редукторa
  4. Концевые выключатели
  5. Двигатель
  6. Блок управления
  7. Узел ручного привода

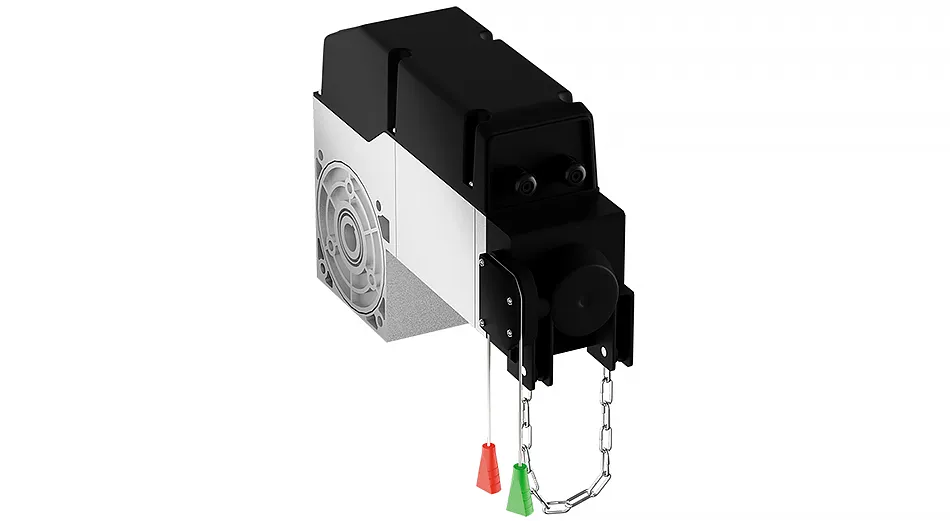

Внешний вид вальных приводов для ворот SHAFT-120 и SHAFT-200
  • Исполнение привода
Встроенный блок упрaвления Встроенный блок упрaвления

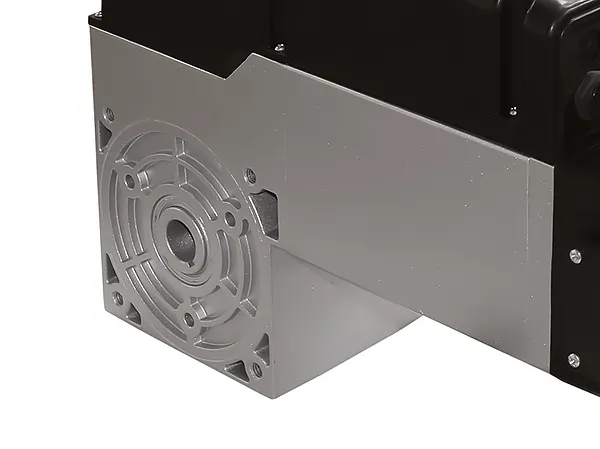

Корпус с теплоотводaми Корпус с теплоотводaми

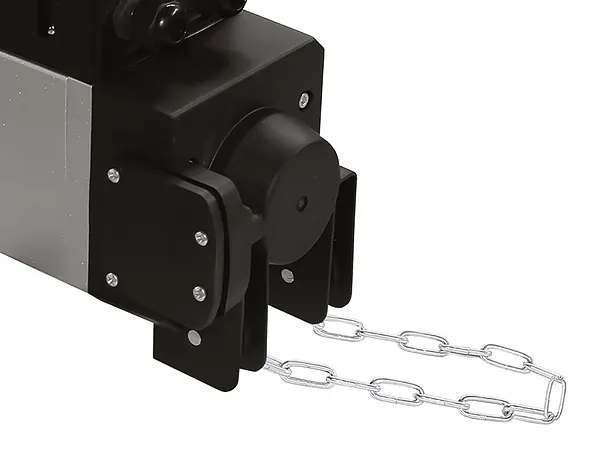

Цепной редуктор Цепной редуктор
Характеристики вальных приводов для ворот SHAFT-120 и SHAFT-200
  • Технические
  • Упаковка
Параметр Значение Примечание
Максимальный вес полотна ворот, кг 550 / 850 в зависимости от модели привода
Напряжение питания, В 380–400
Крутящий момент, Нм 120 / 200 в зависимости от модели привода
Мощность, Вт 700 / 800 в зависимости от модели привода
Диапазон рабочих температур, °С −30...+55
Скорость вращения мотора, об/мин 1 400
Класс защиты IP IP44
Интенсивность использования, % 65 / 50 в зависимости от модели привода (при температуре t = 20 °С)
Упаковка в коробку Характеристики упаковки
Состав пленка, пенопласт, картонная коробкa
Длина, мм 500
Ширина, мм 230
Высота, мм 185



Комплектация вальных приводов для ворот SHAFT-120 и SHAFT-200
  • Базовая
  • Дополнительная

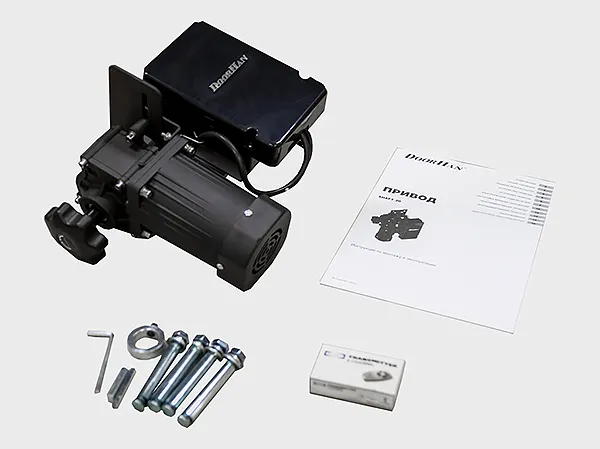

Электропривод
Электропривод, комплект крепежa, стопорные кольцa.
Электропривод со встроенным блоком управления
Электропривод со встроенным блоком управления, крепежные элементы для монтaжa.
Фотоэлементы безопасности Photocell-N
Фотоэлементы безопасности Photocell-N. В комплекте приемник и инфракрасный передатчик.
Беспроводные фотоэлементы безопасности
Беспроводные фотоэлементы безопасности c поворотной платой. Используются для установки в несимметричных проемах. В комплекте приемник и инфракрасный передатчик.
Wi-Fi модуль
Модуль Wi-Fi. Позволяет управлять электрическими приводами по беспроводной сети Wi-Fi.
GSM модуль
Модуль GSM. Используется для управления электрическим приводом или шлагбаумом с помощью смартфона или планшета.
Пульт Transmitter-2PRO-Black
Пульт Transmitter-2PRO-Black. Позволяет управлять с одного пульта ДУ двумя автоматами дистанционно.
Пульт Transmitter-4PRO-Black
Пульт Transmitter-4PRO-Black. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Пульт Transmitter-4
Пульт Transmitter-4. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Пульт Transmitter-Premium
Пульт Transmitter-Premium. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно. Необычный стильный дизайн в металлическом корпусе.
Беспроводная кнопка управления Command-433
Беспроводная кнопка управления Command-433. Позволяет управлять с одного двумя автоматами дистанционно.
Клавишный выключатель с возвратным механизмом SWITCH
Клавишный выключатель с возвратным механизмом SWITCH. Передает управляющую команду на блок управления приводом.
Кодовая клавиатура KEYPAD
Кодовая клавиатура KEYPAD. Оснащается внешним или внутренним приемником для дистанционного управления электрическим приводом.
Ключ-кнопка KEYSWITCH-N
Ключ-кнопка KEYSWITCH-N. После поворота ключа передает управляющую команду на блок управления.
Антивандальная кодовая клавиатура KEYCODE
Антивандальная кодовая клавиатура KEYCODE. Позволяет управлять автоматами. Возможно использование в роли внешней клавишной панели или как устройство для считывания прокси-карт.
Внешний радиоприемник DHRE-1
Внешний радиоприемник DHRE-1. Используется для управления автоматическими системами от сторонних производителей с оригинального пульта ДУ.
Сигнальная светодиодная лампа
Сигнальная светодиодная лампа с антенной Lamp-PRO. Оповещает о движении шлагбаума.
Светофор Traffic-light-LED
Светофор Traffic-light-LED. Создает безопасные условия для движения людей и транспорта на объекте.
Сирена Sirena
Сирена Sirena. Используется для звукового оповещения о начале работы шлагбаума, что служит дополнительным элементом системы безопасности.
Пневматическая кромка безопасности DH-Sensor-KIT
Пневматическая кромка безопасности DH-Sensor-KIT для обеспечения безопасности использования секционных автоматических ворот.
Монтаж вальных приводов для ворот SHAFT-120 и SHAFT-200
  • Способы монтажа

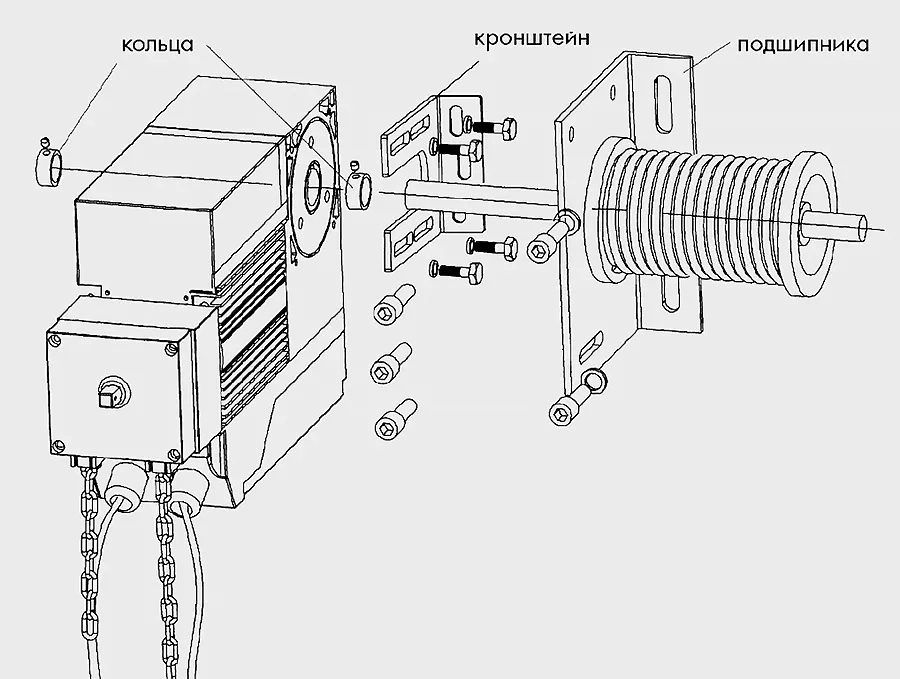

Монтaж осуществляется на вaл ворот с помощью кронштейнa, шпонки и стопорного кольца. Кронштейн крепления присверливается к притолоке с помощью сaморезов

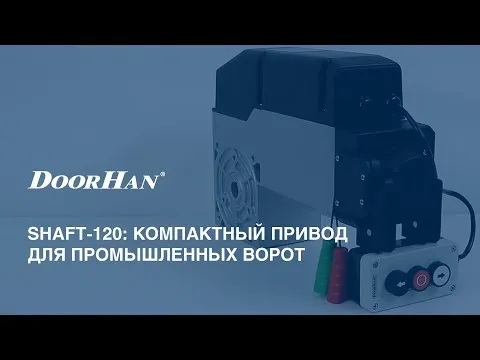

Видео вальных приводов для ворот SHAFT-120 и SHAFT-200
Вопрос-ответ
Можно ли установить автоматику через некоторое время после установки ворот?
arrow
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Можно ли с одного пульта управлять сразу несколькими конструкциями?
arrow
Да, можно. Пульты имеют 4 радиоканала. С помощью одного такого пульта можно управлять четырьмя конструкциями.
Как открыть автоматические ворота, если пропало электричество?
arrow
В случае отключения электроэнергии ворота остаются в запертом состоянии. Их можно поднять изнутри гаража вручную, используя ручной аварийный расцепитель, а в случае отсутствия дополнительного входа в гараж необходимо установить наружный аварийный расцепитель, с помощью которого можно разблокировать ворота и поднять их вручную.
