Тепловые завесы серия 500

Воздушно-тепловые завесы серии 500 используются для защиты проемов высотой от 3 до 6 метров. Устанавливаются для воздушной защиты в магазины, офисы, склады, гаражи, в отапливаемые и кондиционируемые помещения, а также снаружи холодильных камер и для сохранения заданных температурных параметров внутри помещений.  Модель «Промышленная» данной серии предназначена для помещений с капельной влагой, а так же помещений с категорией взрывоопасности B-Iб и В-IIа.

Дизайн воздушно-тепловых завес серии 500
  • Цвета
  • Панели ВТЗ
Нержавеющая сталь Нержавеющая сталь
RAL 9003 белый RAL 9003 белый
RAL 7004 серый RAL 7004 серый
RAL 9005 черный RAL 9005 черный
Гладкая Гладкая
Глянец Глянец
Перфорированная Перфорированная
Оцинковка Оцинковка
Оцинковка с перфорированной лицевой панелью Оцинковка с перфорированной лицевой панелью
Характеристики тепловых завес серии 500
  • Технические
Модель Максимальная
высота
установки
Теплоноситель Расход
воздуха,
(м3/ч)/м
Поток
импульса,
Н/м
Тепловая
мощность,
кВт/м
Длина
завесы, м
КОМФОРТ
ОПТИМА
БРИЛЛИАНТ
до 6,5 м Электричество
Вода
Без источника тепла
4100-4700 7,7 11-28 1,6 / 2 /2,5
ГРАНИТ до 7 м Электричество
Вода
Без источника тепла
4200-4600 17,3 9-36 1,5 / 2 / 2,5
ПРОМЫШЛЕННАЯ  до 6 м Электричество
Вода
Без источника тепла
2400-5000 23 24 1,5 / 2
Условия эксплуатации воздушно-тепловых завес
Температура эксплуатации, °C: рабочая от +5 до +35, предельная от -20 до +40.
Относительная влажность, RH %: не более 80.
Cодержание пыли и других вредных примесей, мг/м³: не более 10.
Температура хранения/транспортирования, °C:
от -50 до +50.

Внимание!
В случае неисправности отключите изделие от питания. Прежде чем снова ввести его в эксплуатацию, квалифицированным специалистом должны быть проведены его полная диагностика, обслуживание или ремонт.
Готовые решения
  • Тепловые завесы серия 500

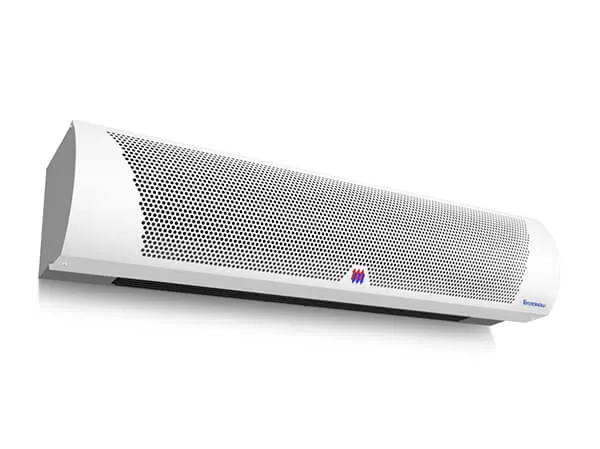

Тепловая завеса КЭВ-18П5071Е
Тепловая завеса КЭВ-18П5071Е
Интерьерная, 18, IP21, белый RAL 9003, Cерия 500
Заказать
Воздушная завеса КЭВ-П5132А
Воздушная завеса КЭВ-П5132А
Промышленная , IP20, белый RAL 9003, Cерия 500
Заказать

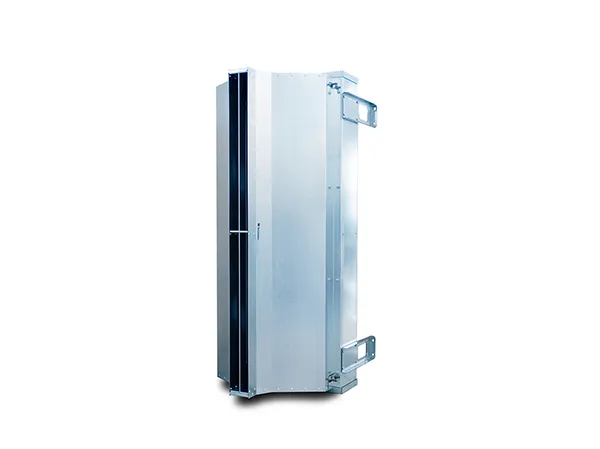

Тепловая завеса КЭВ-125П5050W
Тепловая завеса КЭВ-125П5050W
Промышленная , IP21, оцинкованная сталь, Cерия 500
Заказать

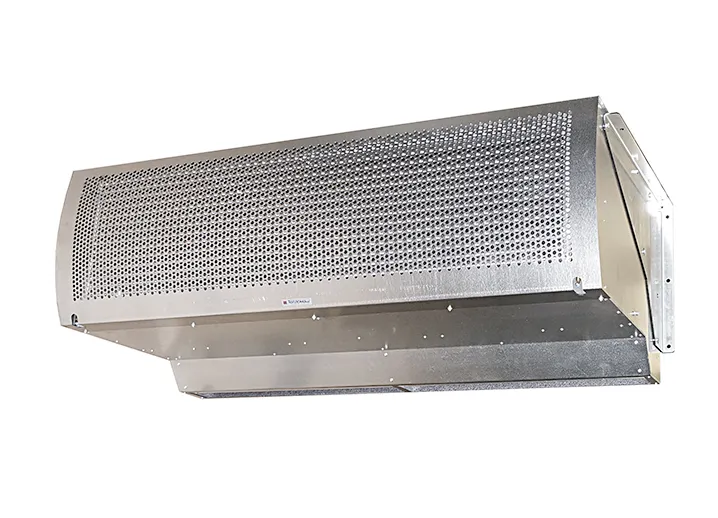

Тепловая завеса КЭВ-36П5043Е
Тепловая завеса КЭВ-36П5043Е
Промышленная , 36, IP20, полированная нержавеющая сталь с гранями, Cерия 500
Заказать
Вопрос-ответ
Что такое воздушно тепловая завеса?
arrow
Воздушно-тепловая завеса (как машиностроительное изделие) - это устройство струйной защиты открытого проема, состоящее из вентиляторов, воздухонагревателя (или без него) и сопел, а также элементов управления и автоматики.

Зачем нужна воздушно-тепловая завеса?
arrow
Воздушно-тепловая завеса предназначена для защиты рабочих зон общественных, административных, промышленных зданий от прямого контакта с наружным воздухом через открытый проём (ворота, двери, окна) в холодный период времени. Воздушная завеса без источника тепла может защищать проёмы холодильных и морозильных камер и хранилищ от прямого контакта с тёплым наружным воздухом. Воздушные завесы могут служить для защиты от проникновения теплого наружного воздуха в кондиционируемое помещение, а также и от неприятных запахов, пыли и летающих насекомых.

Какими защитами оборудована завеса?
arrow
• Аварийное отключение ТЭНов при нештатной ситуации перегрева.
• Автоматическая задержка выключения вентиляторов после выключения ТЭНов (для продувки ТЭНов).
• Защита от перегрева газового нагревателя посредством двух термостатов.
• Защита электродвигателя вентилятора от перегрева (тепловая защита электродвигателя). При наличии встроенной платы PCB-AC:
• предусмотрен выход 220В 50Гц под термостат защиты от замораживания воды в трубках теплообменника;
• предусмотрен выход 220В 50Гц под охранно-пожарную сигнализацию.

Что регулируют в завесах?
arrow
Расход воздуха изменением частоты вращения вентиляторов.
• Электрическую мощность ТЭНов включением различных групп.
• Тепловую мощность водяных тепловых завес через узлы терморегулирования.
• В газовых тепловых завесах – давление газа (см. инструкцию по эксплуатации).
С помощью чего подогревается воздух внутри завесы?
arrow
Завесы могут быть:
с электрическим источником тепла - внутри завесы установлены трубчатые электронагреватели (ТЭНы);
с водяным источником тепла - внутри завесы установлен трубчатый теплообменник. В качестве теплоносителя используется горячая вода отопительных сетей. Допускается использование низкозамерзающих жидкостей, однако это должно быть согласованно с изготовителем. Основные параметры теплоносителя:
• Вода не должна содержать нечистот, твёрдых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни стали цинка, пластмасс, резины, чугуна.
• Тепловая сеть должна соответствовать СП 124.13330.2012.
• Максимальная температура теплоносителя - 150ºС
• Рабочее давление воды в воздухонагревателе – 1,2 МПа;
с газовым источником тепла – внутри завесы установлен трубчатый теплообменник и газовая горелка, работающая на природном газе G20 или пропане G31, вентилятор дымоудаления;
без источника тепла.
По какому принципу происходит защита проема?
arrow
  • Защита смесительного типа - организация интенсивного струйного перемешивания свободно втекающего наружного воздуха с подготовленным внутренним в количестве, достаточном для доведения температуры смеси до требуемой величины.
  • Защита шиберующего типа - организация в проёме струйного противодействия втеканию наружных масс воздуха и вытеканию внутренних масс. Защита может быть двух видов (см. рисунки).
  • Защита комбинированного типа - соединение смесительной и шиберующей защиты с тем или иным приоритетом.
