Мобильные рампы с трехсторонней загрузкой 3SRM применяются в местах погрузочно-разгрузочных работ, где требуется обеспечить доступ для погрузчика с земли в кузов транспортного средства. Преимущество оборудования — отсутствие какой-либо подготовительной работы или строительства капитальной рампы.

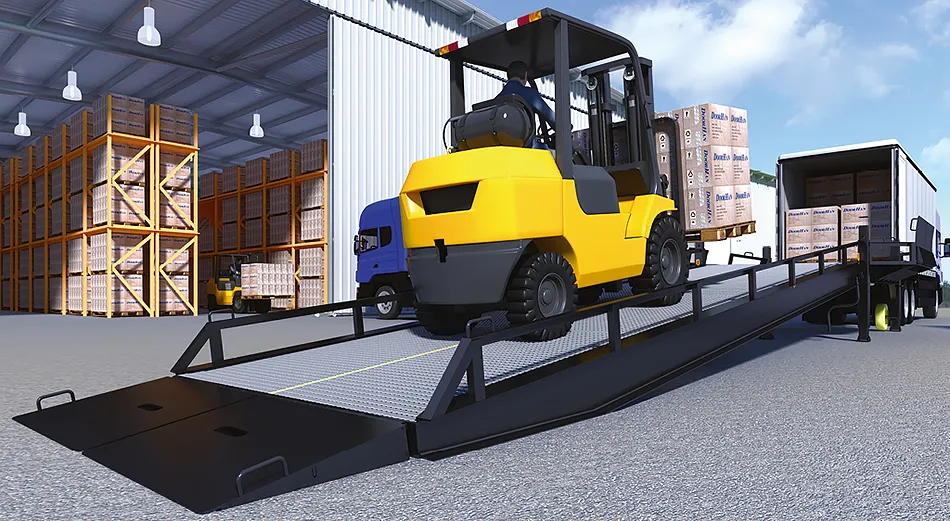

Погрузчик привозит мобильную рампу с трехсторонней загрузкой 3SRM из места, где она хранится. Рампа поднимается до уровня кузова транспортного средства с помощью механического или гидравлического привода, фиксируется — и начинаются погрузочно-разгрузочные работы. Когда они завершаются, рампа снимается и отвозится погрузчиком обратно к месту хранения.
Больше информацииМеньше информации

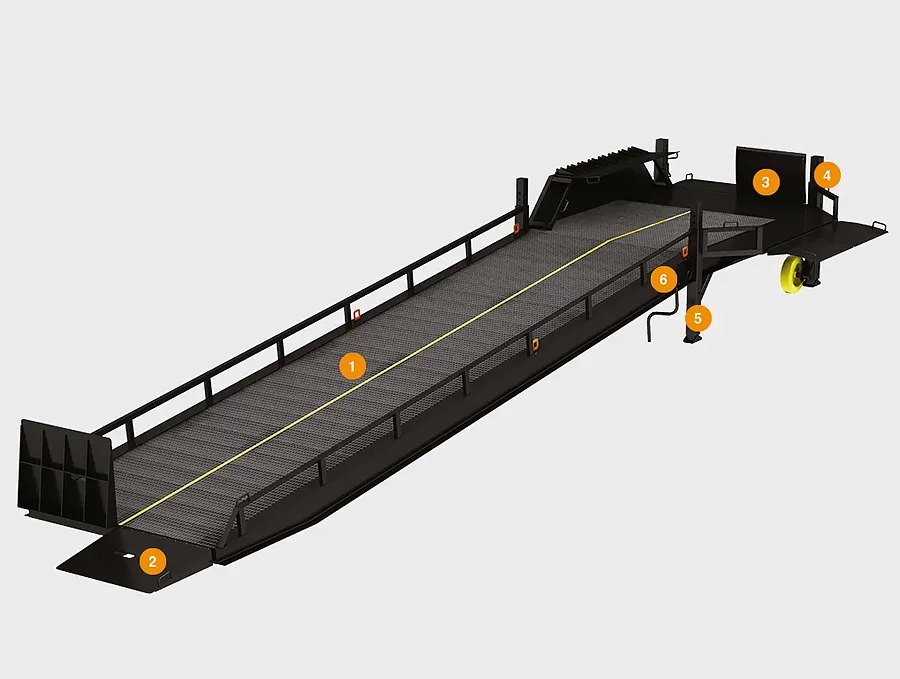

Конструкция мобильной рампы с трехсторонней загрузкой 3SRM
- Настил проезжей части
- Нижняя поворотная аппарель
- Верхняя поворотная аппарель
- Передняя опора
- Задняя опора
- Механический привод

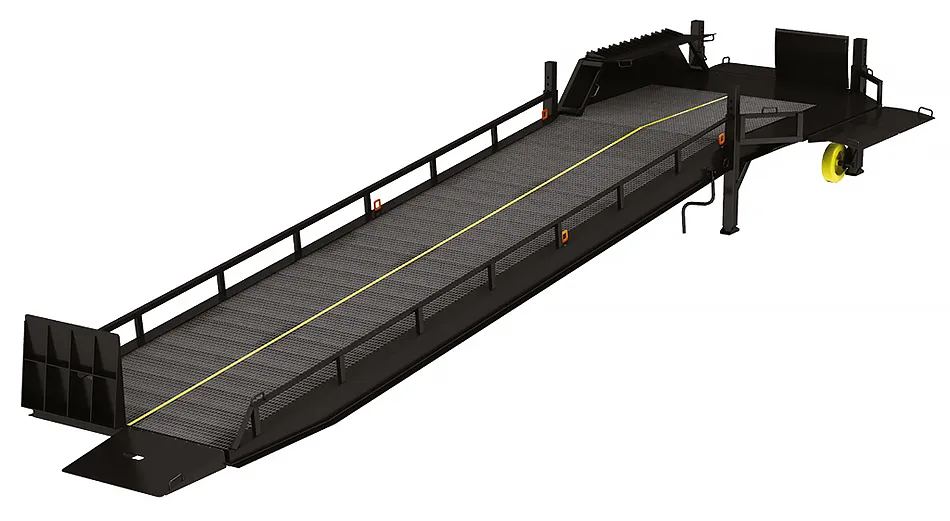

Внешний вид мобильной рампы с трехсторонней загрузкой 3SRM
- Цвета
RAL 9005 черный
RAL 5005 синий
Характеристики мобильной рампы с трехсторонней загрузкой 3SRM
- Технические
- Размеры
| Параметр | Значение | Примечание |
|---|---|---|
| Допустимая нагрузка, кг (кН) | 7 000 (70) / 10 000 (100) | |
| Максимальная точечная нагрузка, Н/мм² | 1,3 | на заказ — 6,5 |
| Количество подъемных цилиндров, шт. | 2 | для рампы с гидравлическим приводом |
| Мощность, Вт | 1 500 | электропривода гидравлического насоса (электрогидравлическая мобильная рампа) |
| Напряжение питания, В | 380 | |
| Напряжение питания, В | 24 | напряжение управления |
| Класс защиты IP | IP54 | |
| Класс очистки поверхности перед окраской | Sa2 | |
| Рабочая жидкость | низкотемпературное масло STATOIL Hydraulic 131 | или аналогичная |
| Вес изделия, кг | 3 891 | |
| Диапазон рабочих температур, °С | −30...+50 |
| Параметр | Показатель |
|---|---|
| Длина конструкции, м | 12,375 |
| Ширина конструкции, м | 4,380 |
| Ширина проезжей части рампы мобильной, м | 1,9 |
Комплектация мобильной рампы с трехсторонней загрузкой 3SRM
- Базовая
Рампа мобильная с трехсторонней загрузкой.

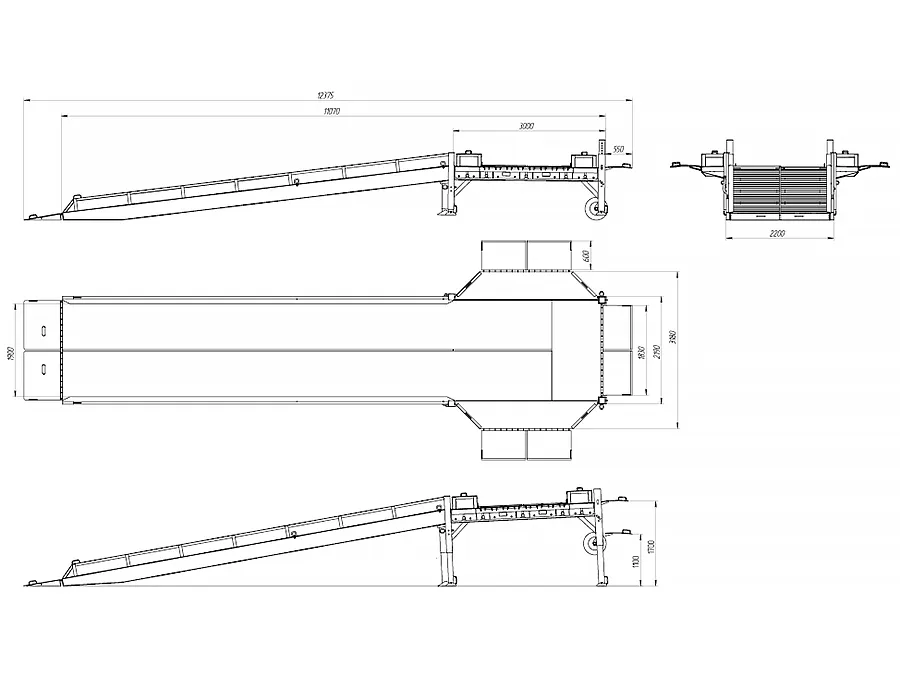

Стандартные конструктивные решения мобильной рампы с трехсторонней загрузкой 3SRM
- Конструктивные решения
Рампа мобильная с трехсторонней загрузкой
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Длина | 12 375 |
| B, мм Ширина | 4 380 |
| b1, мм Рабочий диапазон, вверх | 1 700 |
| b2, мм Рабочий диапазон, вниз | 1 100 |
