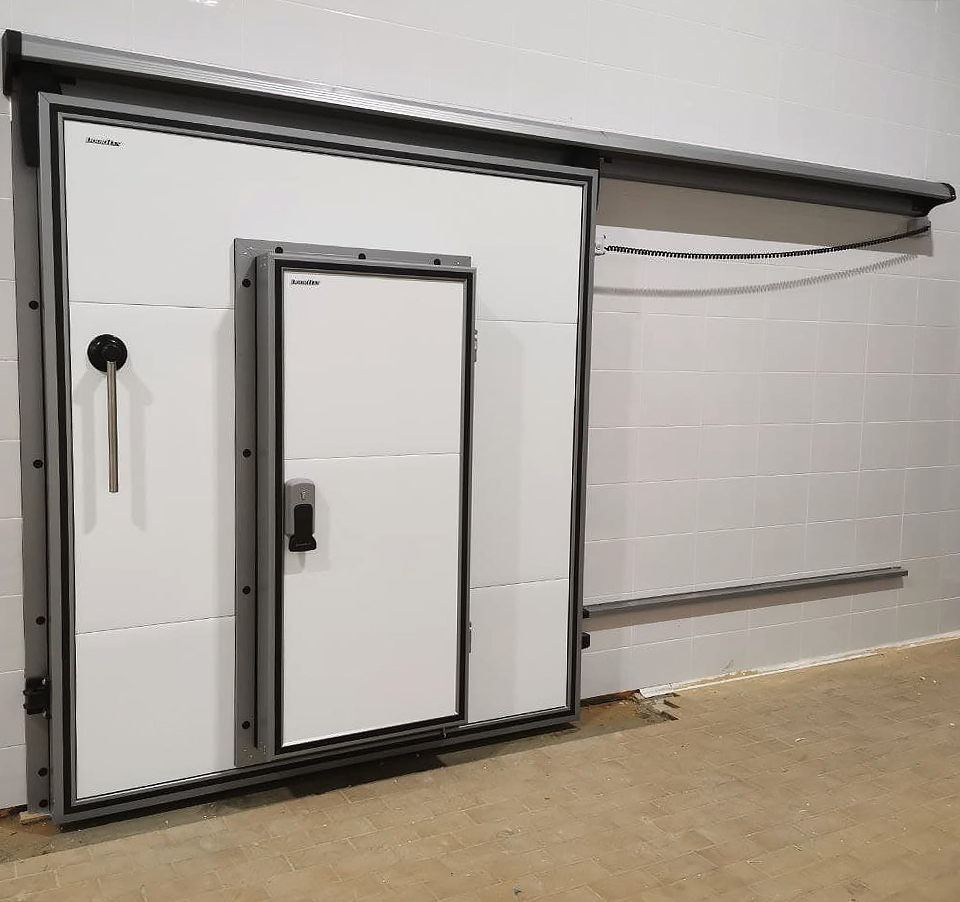

Дверь откатная

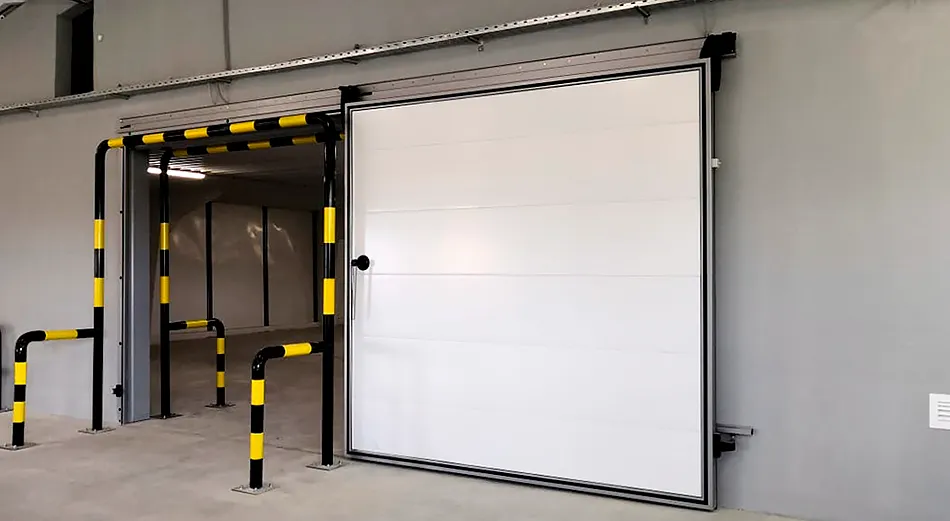

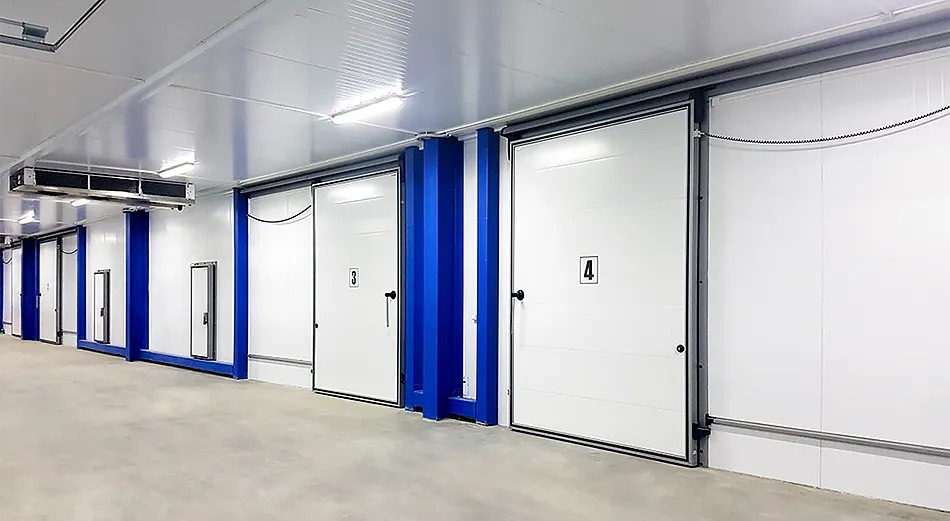

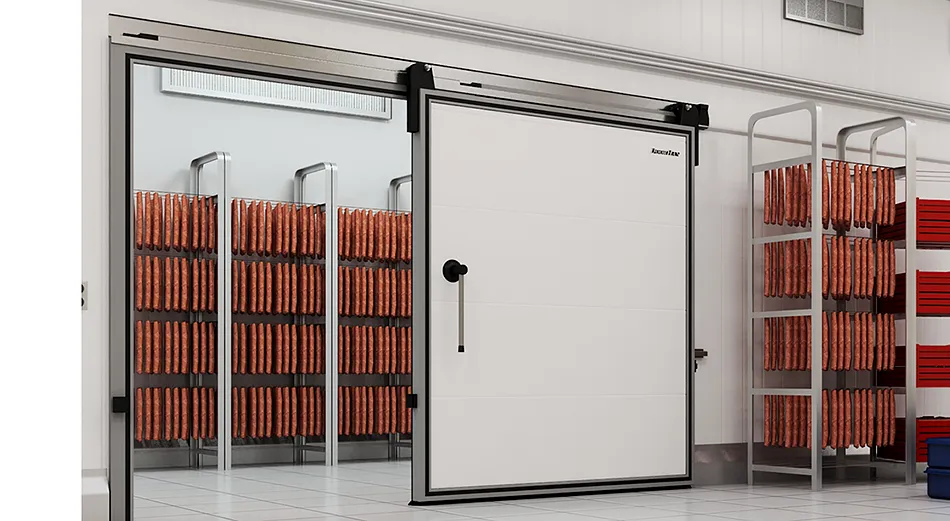

Откатные двери для охлаждаемых помещений — это удобная конструкция, которая используется на складах, предприятиях пищевой промышленности, а также в логистических центрах. Ее отличие от классической двери — легкость открытия и закрытия, а также занимаемое пространство.

Когда требуется сэкономить пространство снаружи, устанавливают откатную дверь для охлаждаемых помещений. Она подходит для среднетемпературных и низкотемпературных объектов. Например, их часто заказывают для кафе, ресторанов и предприятий, занимающихся продажей продуктов питания.

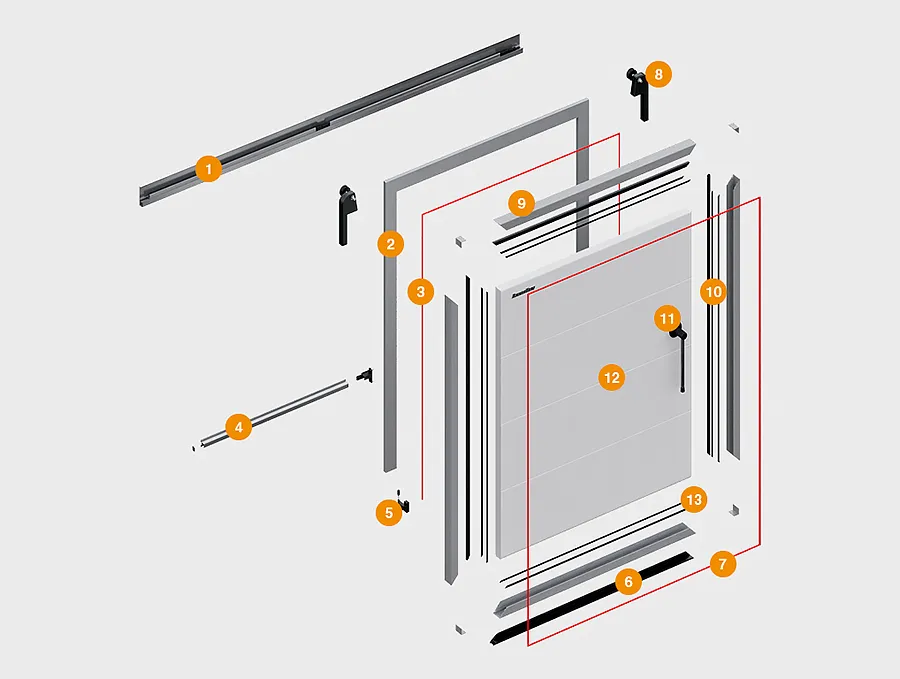

Конструкция откатных дверей для охлаждаемых помещений
  1. Верхняя направляющая рельса с роликовым механизмом
  2. Алюминиевая рама с кабель-каналом для установки ПЭН обогрева

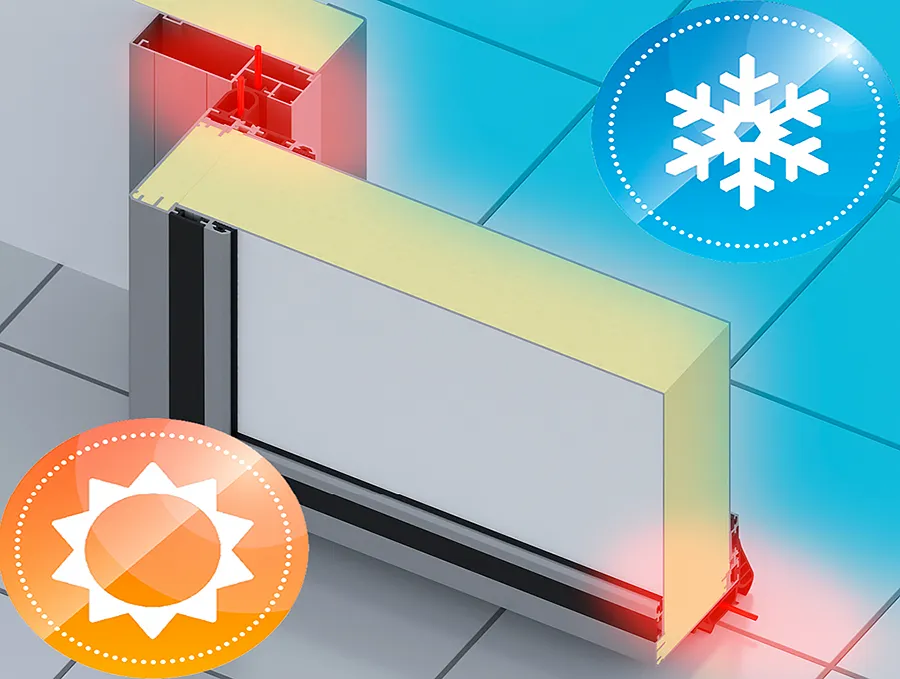

  3. Обогрев периметра рамы низкотемпературных дверей
  4. Нижняя направляющая рельса
  5. Нижний прижим
  6. Нижний уплотнитель
  7. Обогрев периметра полотна двери (устанавливается опционально)
  8. Роликовый механизм с кронштейном подвеса полотна
  9. Алюминиевый каркас полотна
  10. Уплотнитель периметра полотна
  11. Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
  12. Полотно двери
  13. Обогрев нижней кромки полотна

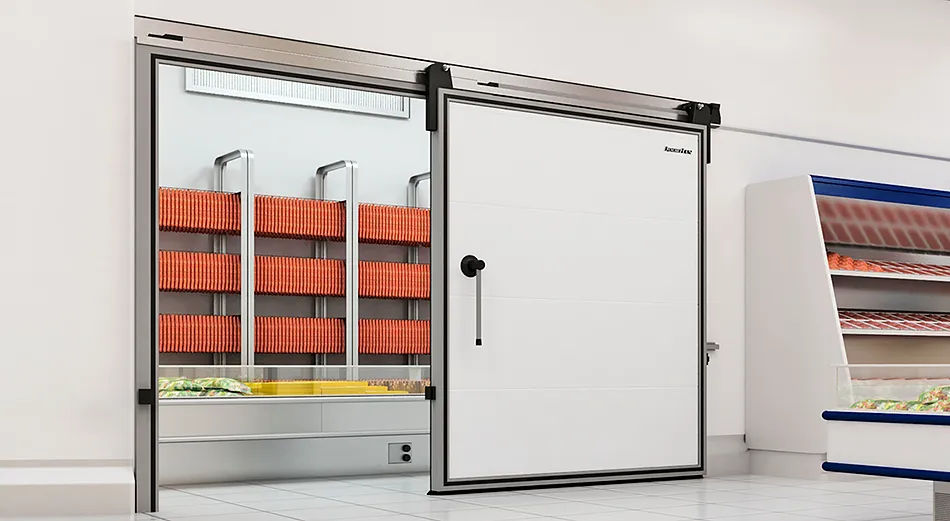

Внешний вид откатных дверей для охлаждаемых помещений
  • Поверхности
  • Цвета
Гладкая Гладкая
RAL 9003 белый (полотно) RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна) RAL 9006 серебристый (окантовка полотна)
Характеристики откатных дверей для охлаждаемых помещений
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Безотказность, количество циклов открывания-закрывания, не менее 270 000 откатной механизм имеет систему прижима уплотнителя к раме
Грузоподъемность откатной системы, кг 300
Тип запорного механизма (замка) система запирания под навесной замок
Антикоррозионная стойкость высокая устойчивость к коррозии
Параметр Показатель
Ширина проема, мм 800–3 000
Высота проема, мм 1 800–6 000
Толщина изоляции, мм 80 или 120
Притолока, мм от 240
Пристенки, мм от 1 060 до 3 260 (на стороне отката),
от 115 (на противоположной откату стороне)
Упаковка в дерево Характеристики упаковки
Длина, мм зависит от ширины полотна
Ширина, мм зависит от ширины полотна
Комплектация откатных дверей для охлаждаемых помещений
  • Базовая
  • Дополнительная

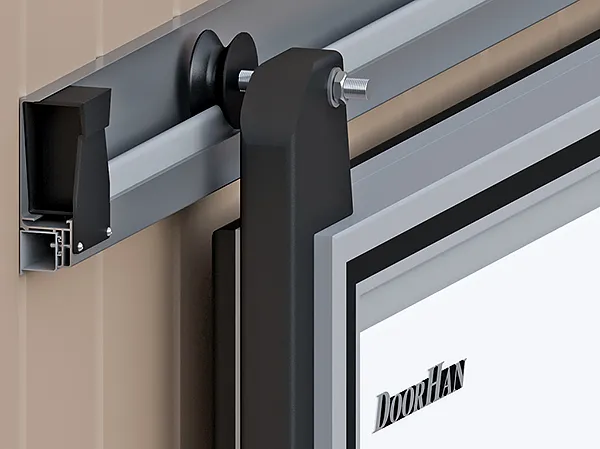

Алюминиевая откатная система
Алюминиевая откатная система.

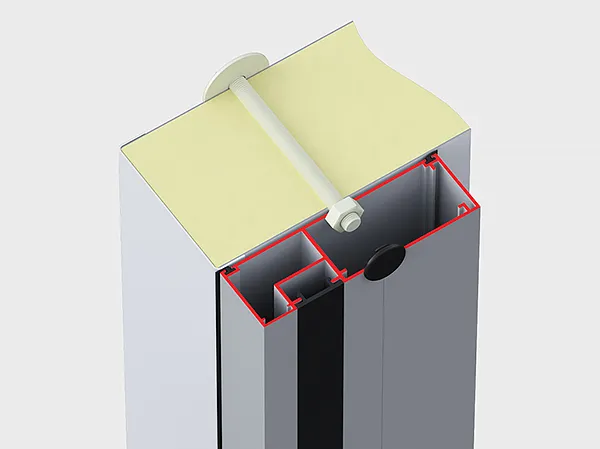

Алюминиевая рама
Алюминиевая рама с кабель-каналом для установки ПЭНа.

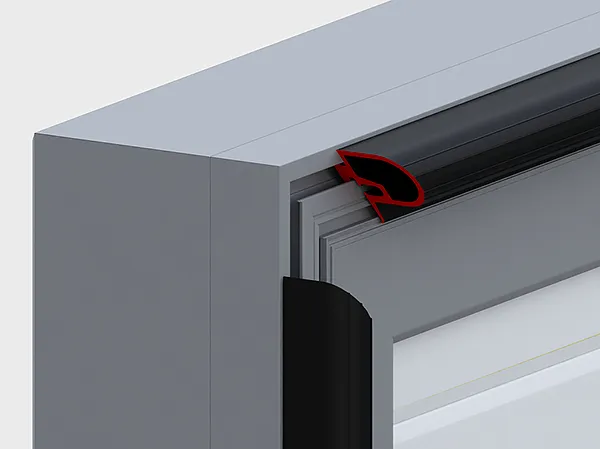

Уплотнитель периметра полотна
Уплотнитель периметра полотна.

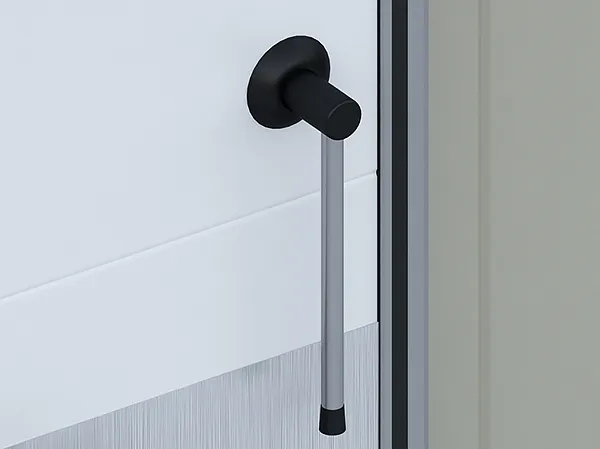

Рычажная ручка
Рычажная ручка для дверей шириной от 1 600 миллиметров.

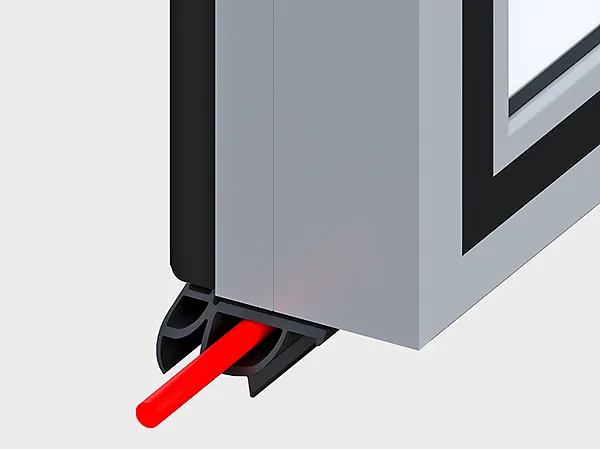

Обогрев нижней кромки полотна
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.

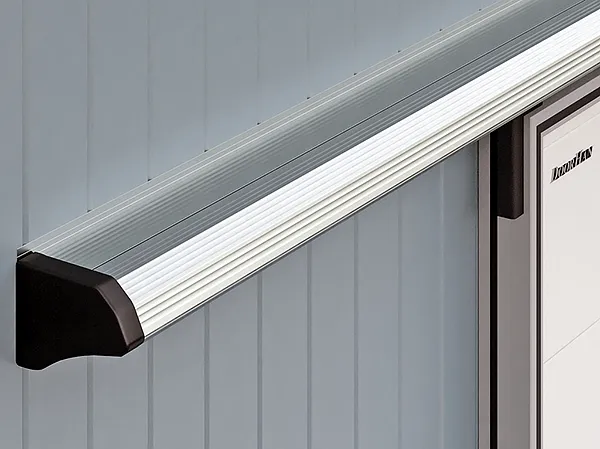

Защитный декоративный короб
Защитный декоративный короб.

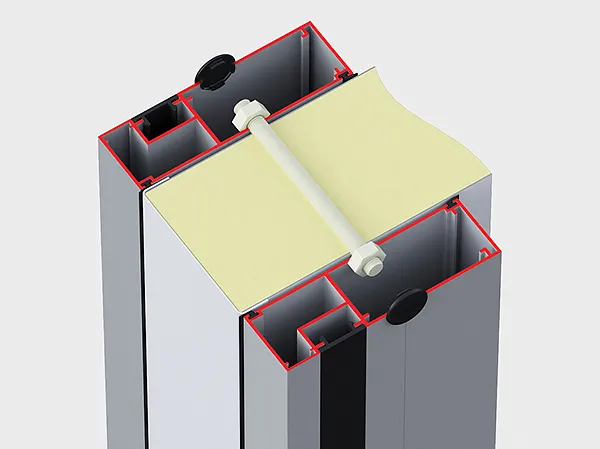

Внутренняя алюминиевая рама
Внутренняя алюминиевая рама, обеспечивающая жесткость проема.

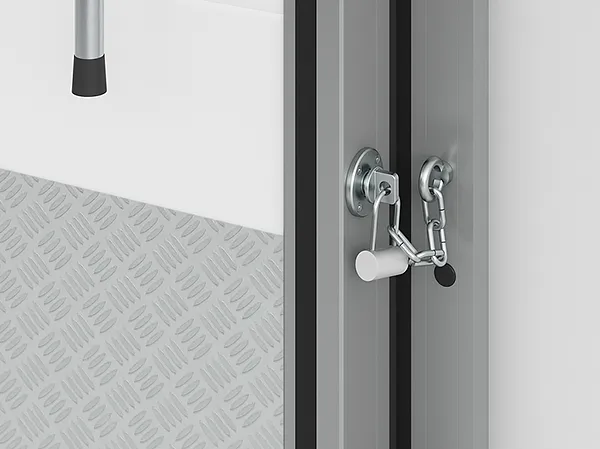

Система запирания под навесной замок
Система запирания под навесной замок.
Обогрев полотна
Обогрев полотна.

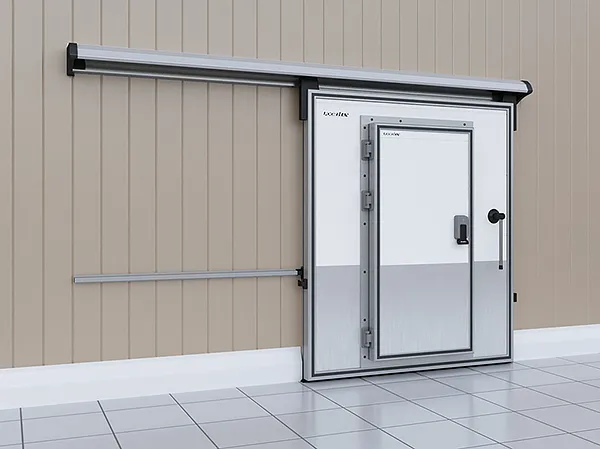

Врезная калитка
Врезная калитка 800 × 2 000 миллиметров.
Защитный бампер
Защитный бампер.

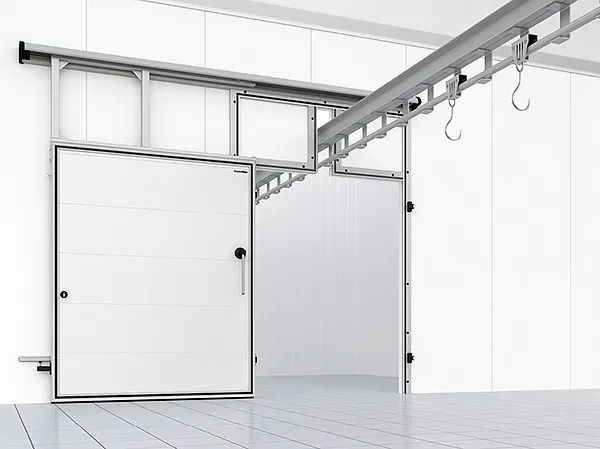

Система под монорельсовый путь
Система под монорельсовый путь.

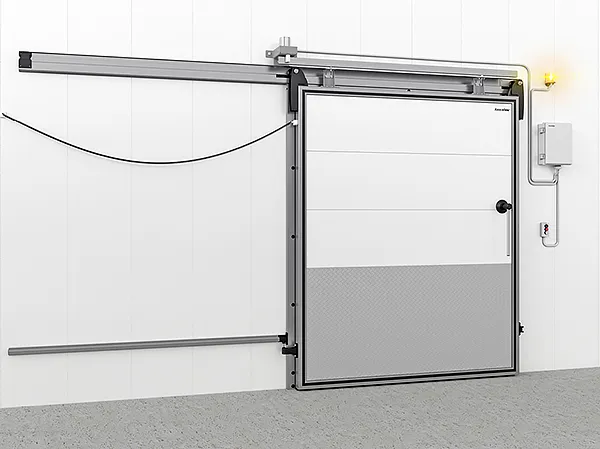

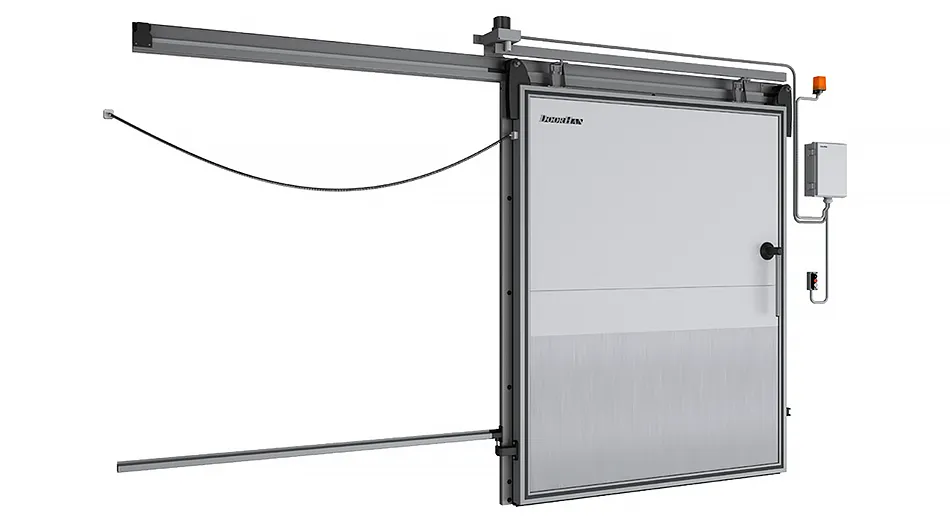

Система автоматизации
Система автоматизации.
Монтаж откатных дверей для охлаждаемых помещений
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

Важная часть подготовительного процесса к установке — это проведение измерений. Каждую величину важно измерять как минимум по трем точкам. Только при таком подходе обеспечивается требуемая точность.

К объекту предъявляется всего 2 требования, которые должны соблюдаться:

  1. Расхождение уровня стен менее или равно 3 миллиметрам
  2. Расхождение диагоналей проема не превышает 5 миллиметров

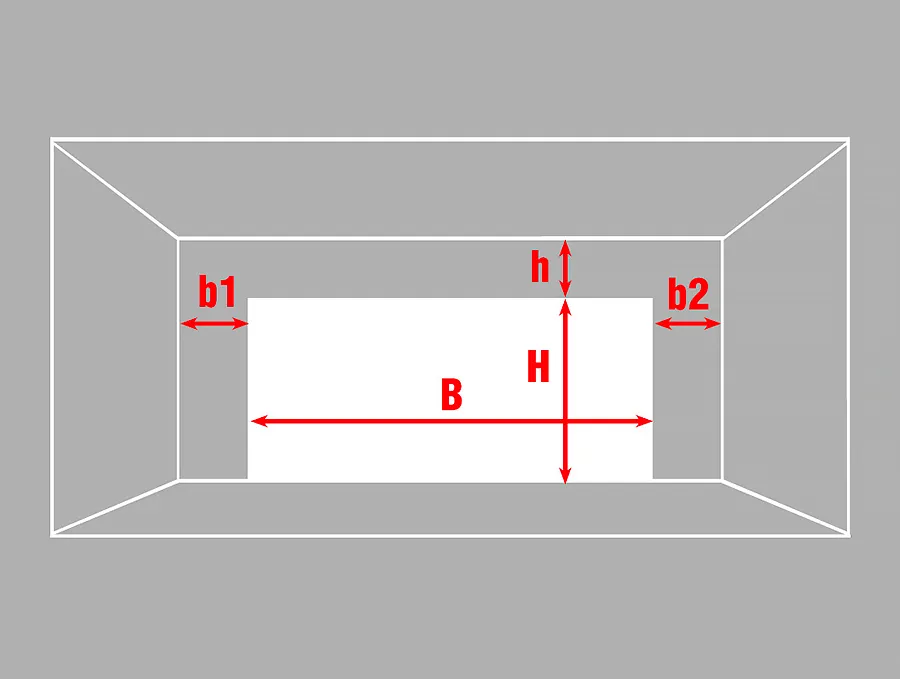

H — максимальное расстояние от низа до верха проема.

B — максимальное расстояние от правого до левого края проема.

h — минимальное расстояние от верха проема до ближайшего препятствия. Оно должно быть не менее 240 миллиметров.

b1 и b2 — минимальное левое и правое расстояние от соответствующего края проема до ближайшего препятствия.

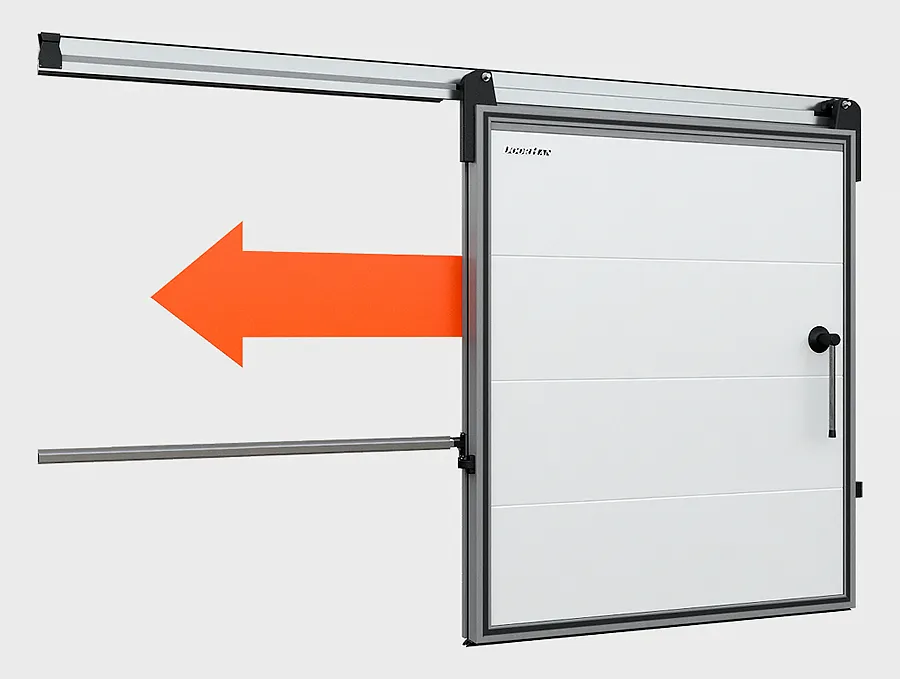

Накладной монтаж снаружи помещения с откатом полотна влево

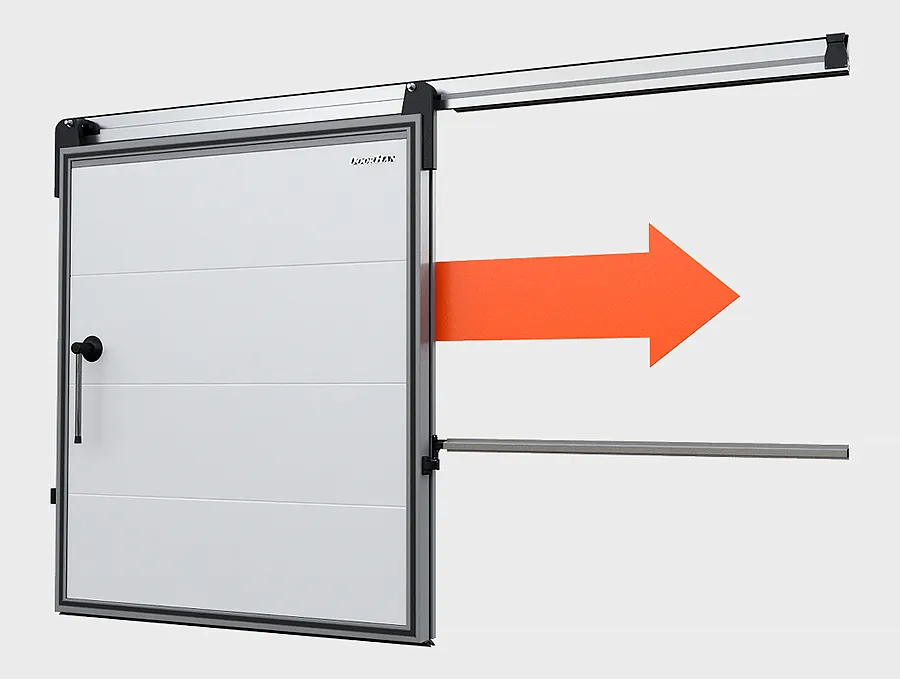

Накладной монтаж снаружи помещения с откатом полотна вправо

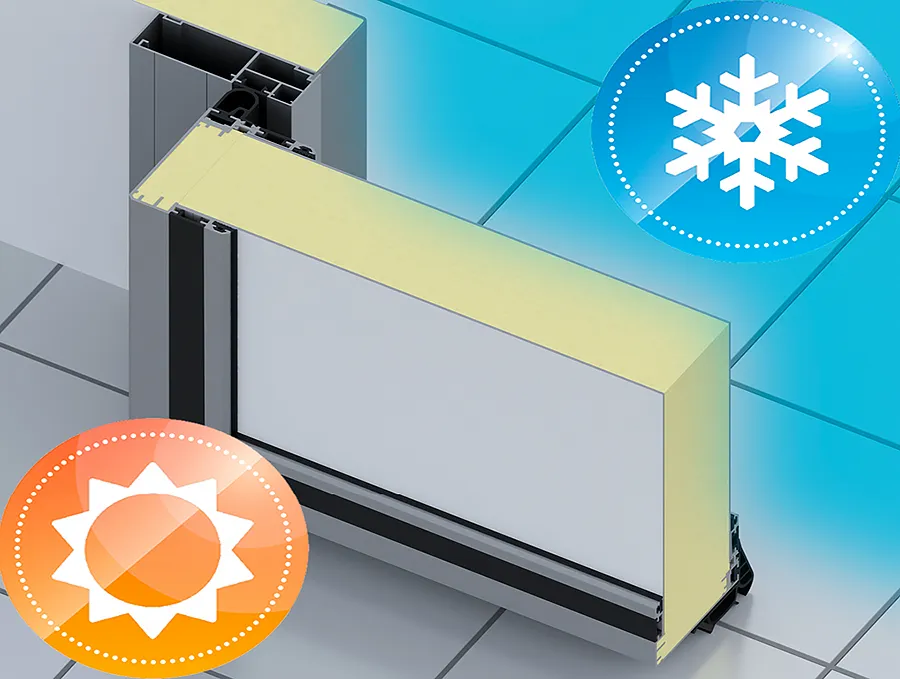

Среднетемпературное исполнение

Усл. обозначение,
наименование параметра
Расчетная формула
b, мм Толщина панели 80
Температурный режим внутри помещения, °С от +6 до −5
Температурный режим перед дверью, °С от +35 до 0
Влажность, % до 100

Низкотемпературное исполнение, панель 80 мм

Усл. обозначение,
наименование параметра
Расчетная формула
b, мм Толщина панели 80
Температурный режим внутри помещения, °С от −5 до −18
Температурный режим перед дверью, °С от +35 до −18
Влажность, % до 100

Низкотемпературное исполнение, панель 120 мм

Усл. обозначение,
наименование параметра
Расчетная формула
b, мм Толщина панели 120
Температурный режим внутри помещения, °С от −18 до −27
Температурный режим перед дверью, °С от +50 до −35
Влажность, % до 100

Низкотемпературное исполнение, панель 120 мм, с обогревом полотна

Усл. обозначение,
наименование параметра
Расчетная формула
b, мм Толщина панели 120
Температурный режим внутри помещения, °С от −27 до −35
Температурный режим перед дверью, °С от +50 до −35
Влажность, % до 100
