Вальная автоматика для секционных ворот

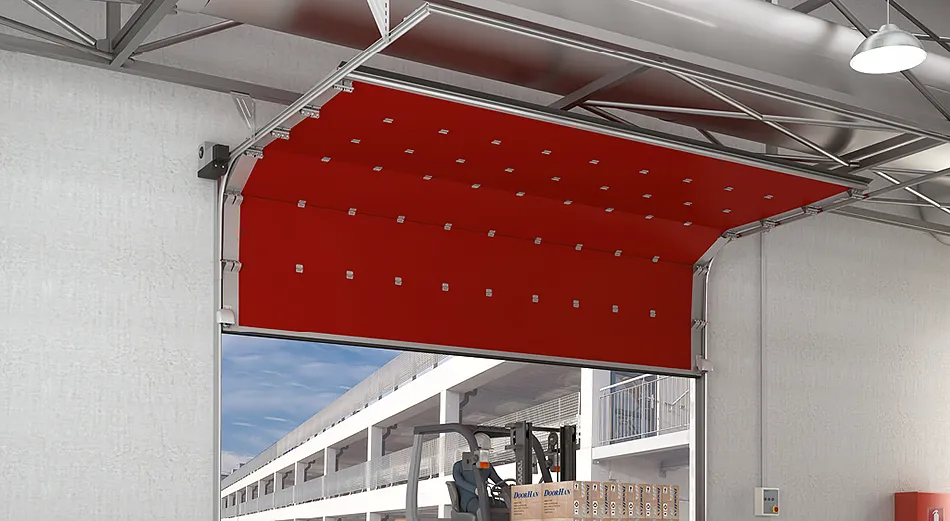

Электромеханические приводы вального типа Shaft-30 IP65 и Shaft-60 IP65 предназначены для автоматизации промышленных секционных ворот.

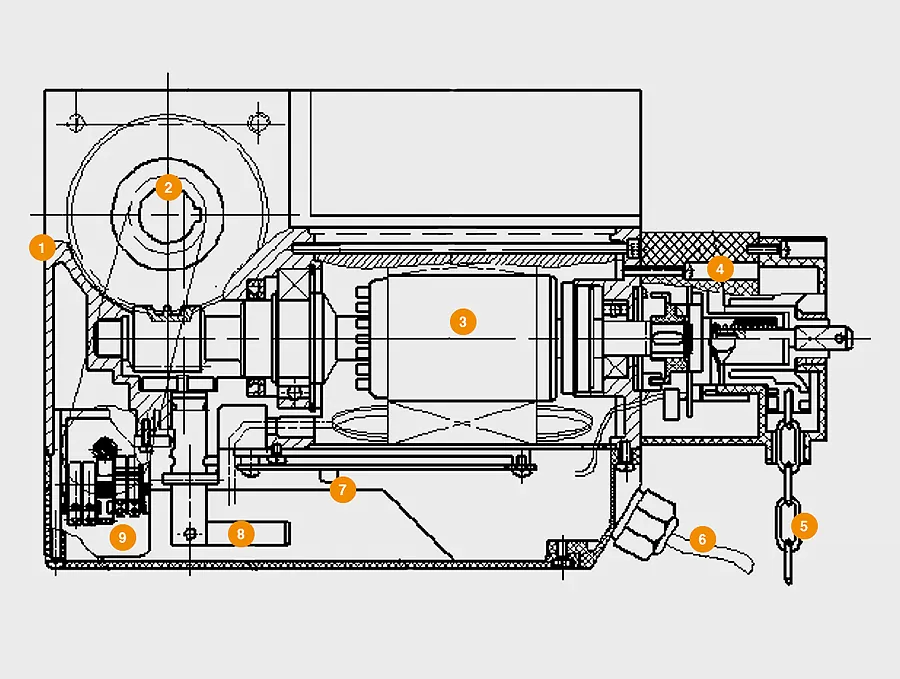

Конструкция вальных приводов для ворот SHAFT-30 и SHAFT-60

  1. Корпус редукторa
  2. Отверстие под вал ворот
  3. Двигатель
  4. Узел ручной цепи
  5. Ручная цепь
  6. Кабель
  7. Клеммная колодка
  8. Рукоятка расцепителя
  9. Концевик

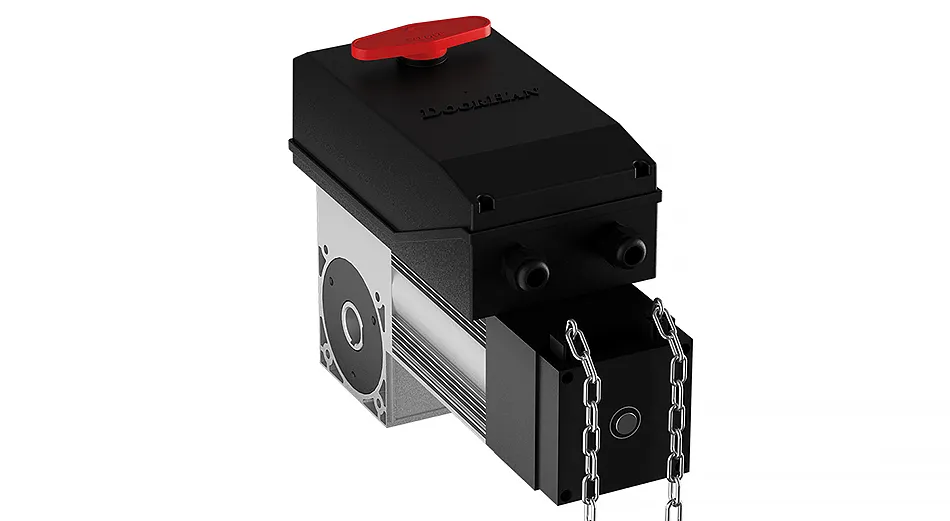

Внешний вид вальных приводов для ворот SHAFT-30 и SHAFT-60
  • Исполнение привода

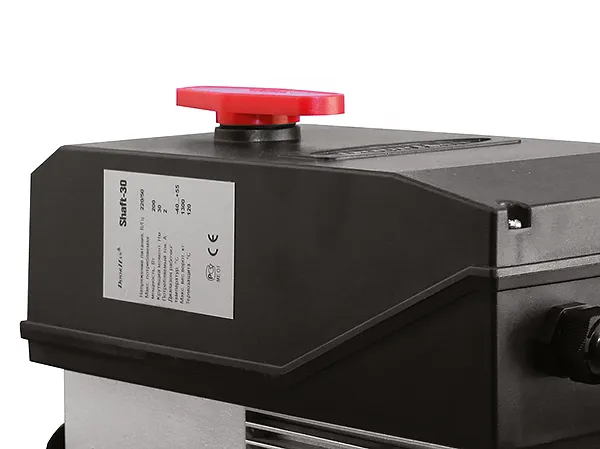

Рычаг разблокировки редукторa Рычаг разблокировки редукторa

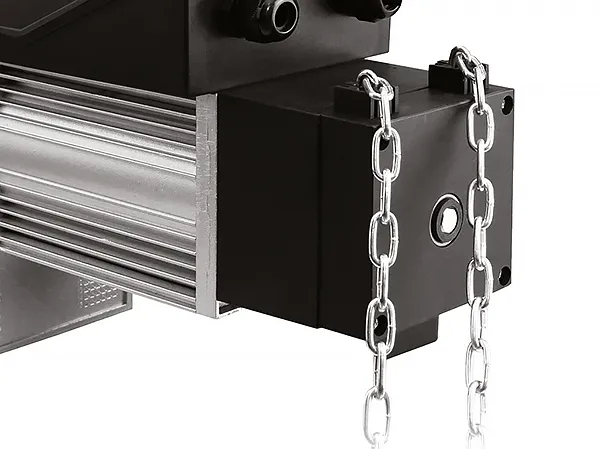

Цепной редуктор Цепной редуктор

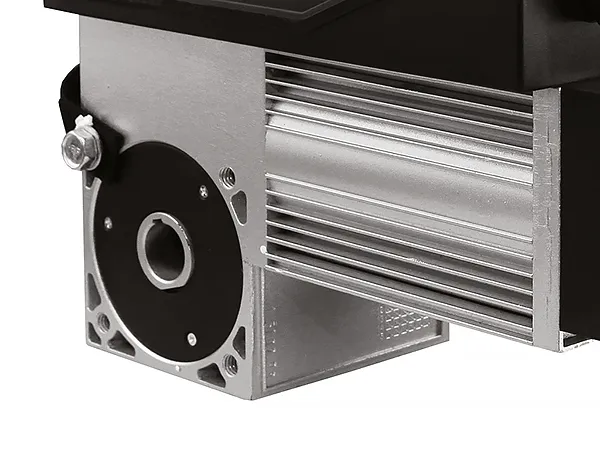

Радиаторы металлического корпуса Радиаторы металлического корпуса
Характеристики вальных приводов для ворот SHAFT-30 и SHAFT-60
  • Технические
  • Упаковка
Параметр Значение Примечание
Максимальный вес полотна ворот, кг 230 / 320 в зависимости от модели привода
Напряжение питания, В 220–240 / 380–400 в зависимости от модели привода
Крутящий момент, Нм 30 / 60 в зависимости от модели привода
Мощность, Вт 300 / 350 в зависимости от модели привода
Диапазон рабочих температур, °С −40...+55
Скорость вращения мотора, об/мин 1 400
Класс защиты IP 65
Интенсивность использования, % 50 / 60 в зависимости от модели привода (при температуре t = 20 °С)
Упаковка в коробку Характеристики упаковки
Состав пленка, пенопласт, картонная коробкa
Длина, мм 520
Ширина, мм 320
Высота, мм 190
Комплектация вальных приводов для ворот SHAFT-30 и SHAFT-60
  • Базовая
  • Дополнительная

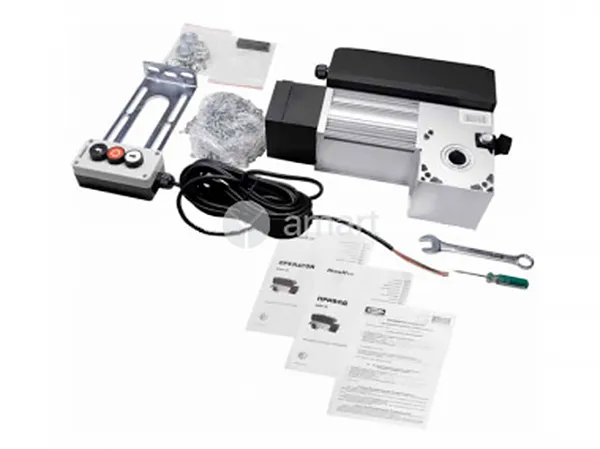

Электропривод
Электропривод, трехпозиционный пост управления, стопорные кольцa, крепежные элементы
Фотоэлементы безопасности Photocell-N
Фотоэлементы безопасности Photocell-N. В комплекте приемник и инфракрасный передатчик.
Беспроводные фотоэлементы безопасности
Беспроводные фотоэлементы безопасности c поворотной платой. Используются для установки в несимметричных проемах. В комплекте приемник и инфракрасный передатчик.
Wi-Fi модуль
Модуль Wi-Fi. Позволяет управлять электрическими приводами по беспроводной сети Wi-Fi.
GSM модуль
Модуль GSM. Используется для управления электрическим приводом или шлагбаумом с помощью смартфона или планшета.
Пульт Transmitter-2PRO-Black
Пульт Transmitter-2PRO-Black. Позволяет управлять с одного пульта ДУ двумя автоматами дистанционно.
Пульт Transmitter-4PRO-Black
Пульт Transmitter-4PRO-Black. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Пульт Transmitter-4
Пульт Transmitter-4. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Пульт Transmitter-Premium
Пульт Transmitter-Premium. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно. Необычный стильный дизайн в металлическом корпусе.
Пульт в прикуриватель Car-Transmitter
Пульт в прикуриватель Car-Transmitter. Позволяет управлять двумя автоматами дистанционно из салона автомобиля.
Беспроводная кнопка управления Command-433
Беспроводная кнопка управления Command-433. Позволяет управлять с одного двумя автоматами дистанционно.
Клавишный выключатель с возвратным механизмом SWITCH
Клавишный выключатель с возвратным механизмом SWITCH. Передает управляющую команду на блок управления приводом.
Кодовая клавиатура KEYPAD
Кодовая клавиатура KEYPAD. Оснащается внешним или внутренним приемником для дистанционного управления электрическим приводом.
Ключ-кнопка KEYSWITCH-N
Ключ-кнопка KEYSWITCH-N. После поворота ключа передает управляющую команду на блок управления.
Антивандальная кодовая клавиатура KEYCODE
Антивандальная кодовая клавиатура KEYCODE. Позволяет управлять автоматами. Возможно использование в роли внешней клавишной панели или как устройство для считывания прокси-карт.
Внешний радиоприемник DHRE-1
Внешний радиоприемник DHRE-1. Используется для управления автоматическими системами от сторонних производителей с оригинального пульта ДУ.
Сигнальная светодиодная лампа
Сигнальная светодиодная лампа с антенной Lamp-PRO. Оповещает о движении шлагбаума.
Светофор Traffic-light-LED
Светофор Traffic-light-LED. Создает безопасные условия для движения людей и транспорта на объекте.
Сирена Sirena
Сирена Sirena. Используется для звукового оповещения о начале работы шлагбаума, что служит дополнительным элементом системы безопасности.
Пневматическая кромка безопасности DH-Sensor-KIT
Пневматическая кромка безопасности DH-Sensor-KIT для обеспечения безопасности использования секционных автоматических ворот.
Монтаж вальных приводов для ворот SHAFT-30 и SHAFT-60
  • Способы монтажа

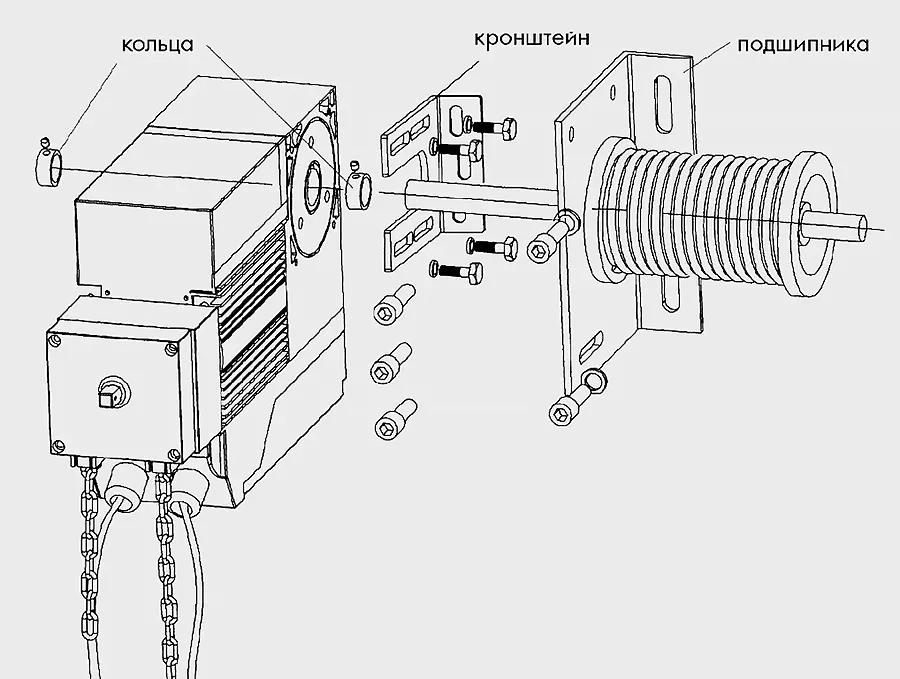

Монтаж осуществляется на вал ворот с помощью кронштейна, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов

Видео вальных приводов для ворот SHAFT-30 и SHAFT-60
Вопрос-ответ
Можно ли установить автоматику через некоторое время после установки ворот?
arrow
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Можно ли с одного пульта управлять сразу несколькими конструкциями?
arrow
Да, можно. Пульты имеют 4 радиоканала. С помощью одного такого пульта можно управлять четырьмя конструкциями.
Как открыть автоматические ворота, если пропало электричество?
arrow
В случае отключения электроэнергии ворота остаются в запертом состоянии. Их можно поднять изнутри гаража вручную, используя ручной аварийный расцепитель, а в случае отсутствия дополнительного входа в гараж необходимо установить наружный аварийный расцепитель, с помощью которого можно разблокировать ворота и поднять их вручную.
