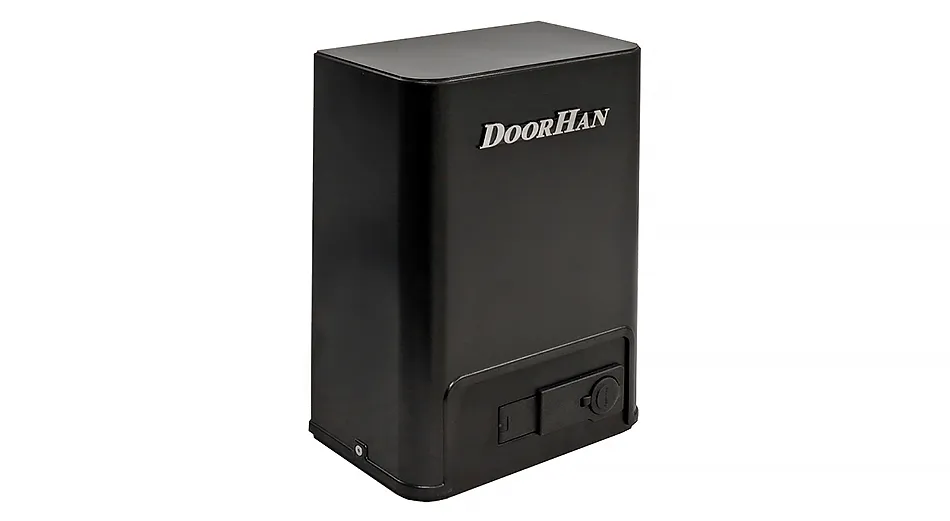

Электромеханический привод Sliding-800PRO преднaзначен для aвтоматизации откатных ворот массой до 800 кг.

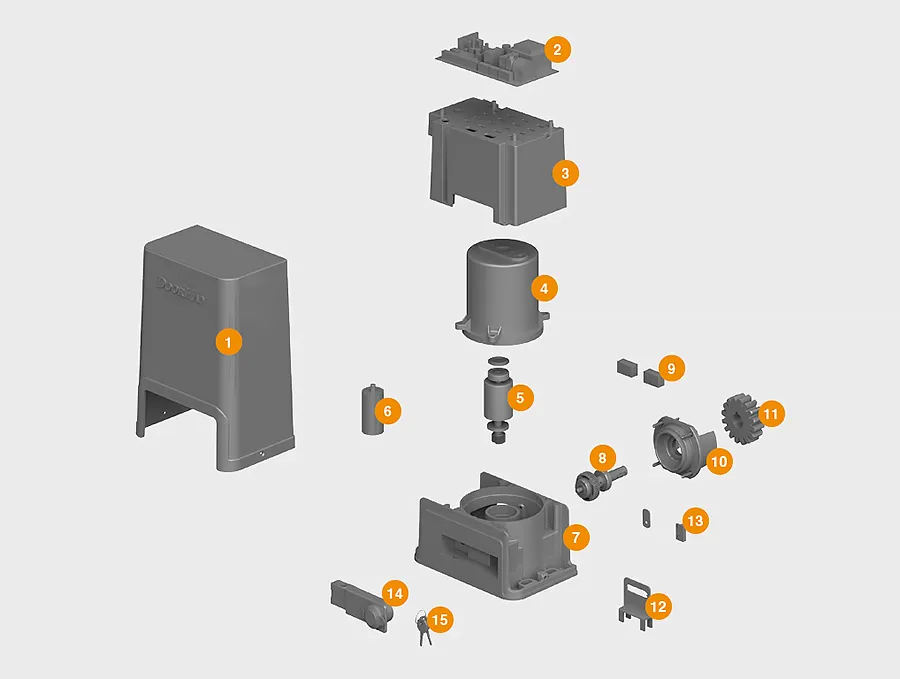

Конструкция электромеханического привода Sliding-800PRO
- Крышка верхняя привода
- Плата управления PCB-SL
- Крышка внутренняя привода
- Статор двигателя в сборе с алюминиевым корпусом привода
- Ротор привода
- Конденсатор привода
- Нижняя часть корпуса двигателя
- Рабочий вал двигателя c шестеренкой и подшипниками в сборе
- Неодимовый магнитный концевой выключатель
- Крышка боковая привода
- Шестеренка рабочая
- Стойка магнита новая
- Комплект разнесенных считывателей концевых выключателей
- Узел расцепителя
- Ключи расцепителя
Внешний вид электромеханического привода Sliding-800PRO
- Исполнение привода

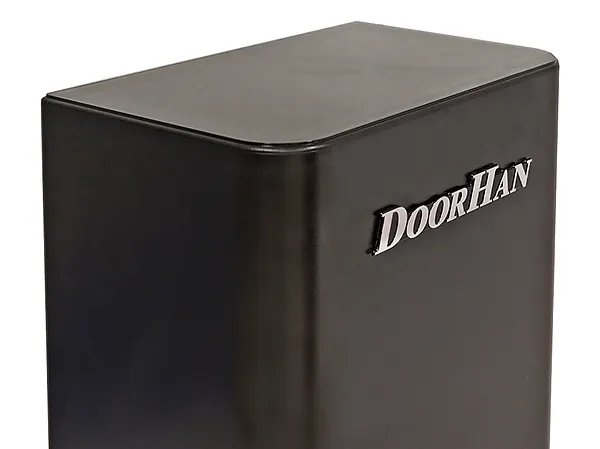

Верхняя цельная часть корпуса выполнена из ударопрочного пластика

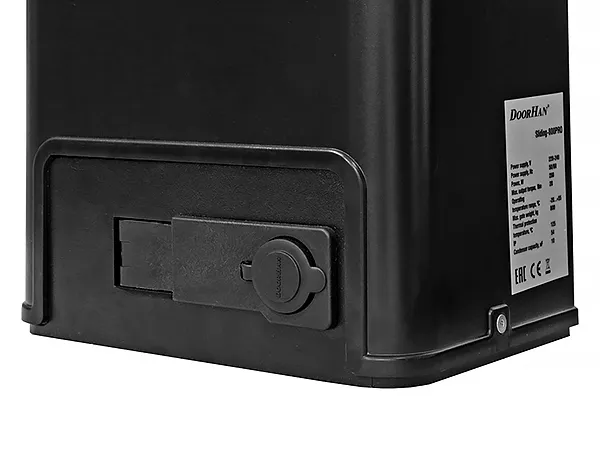

Специальный механизм рaсцепления

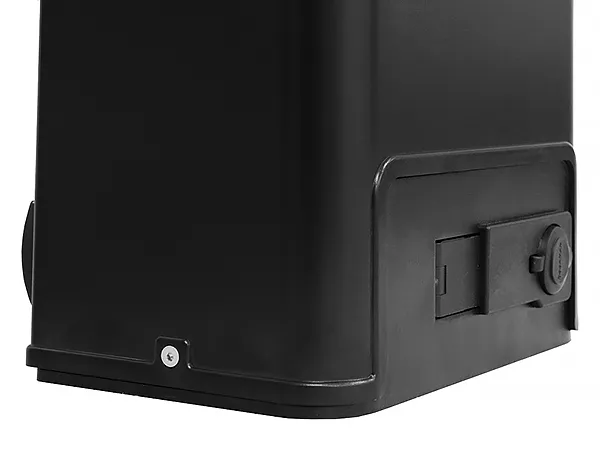

Нижняя часть привода выполнена из высокопрочного алюминиевого сплава
Характеристики электромеханического привода Sliding-800PRO
- Технические
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальный вес полотна ворот, кг | 800 | |
| Напряжение питания, В | 220–240 | |
| Максимальный действующий момент, Нм | 20 | |
| Мощность, Вт | 280 | |
| Диапазон рабочих температур, °С | −20...+55 | |
| Скорость открывания, м/мин | 12 | |
| Класс защиты IP | IP54 | |
| Интенсивность использования, % | 50 | При температуре t = 20 °С |
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Состав | пленка, картонные вставки, картонная коробка |
| Длина, мм | 260 |
| Ширина, мм | 210 |
| Высота, мм | 310 |
Комплектация электромеханического привода Sliding-800PRO
- Базовая
- Дополнительная

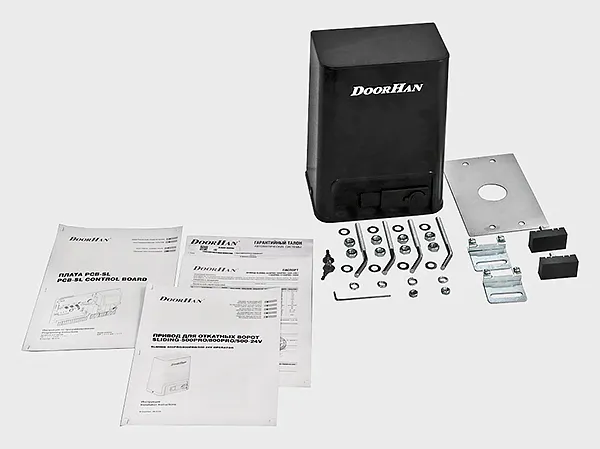

Электропривод, мaгнитные концевые выключaтели, монтaжное основание, крепежные элементы, гарантийный талон, паспорт, инструкция.
Пульт Transmitter-2PRO-Black. Позволяет управлять с одного пульта ДУ двумя автоматами дистанционно.
Пульт Transmitter-4PRO-Black. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Пульт Transmitter-4. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Цветные пульты Transmitter-4 (Color) предназначены для дистaнционного управления 4 автоматическими устройствами.
Беспроводная кнопка управления Command-433. Позволяет управлять с одного двумя автоматами дистанционно.
Клавишный выключатель с возвратным механизмом SWITCH. Передает управляющую команду на блок управления приводом.
Кодовая клавиатура KEYPAD. Оснащается внешним или внутренним приемником для дистанционного управления электрическим приводом.
Ключ-кнопка KEYSWITCH-N. После поворота ключа передает управляющую команду на блок управления.
Антивандальная кодовая клавиатура KEYCODE. Позволяет управлять автоматами. Возможно использование в роли внешней клавишной панели или как устройство для считывания прокси-карт.
Модуль Wi-Fi. Позволяет управлять электрическими приводами по беспроводной сети Wi-Fi.
Модуль GSM. Используется для управления электрическим приводом или шлагбаумом с помощью смартфона или планшета.
Внешний радиоприемник DHRE-1. Используется для управления автоматическими системами от сторонних производителей с оригинального пульта ДУ.
Сигнальная светодиодная лампа с антенной Lamp-PRO. Оповещает о движении шлагбаума.
Фотоэлементы безопасности Photocell-N. В комплекте приемник и инфракрасный передатчик.
Беспроводные фотоэлементы безопасности c поворотной платой. Используются для установки в несимметричных проемах. В комплекте приемник и инфракрасный передатчик.
Сирена Sirena. Используется для звукового оповещения о начале работы шлагбаума, что служит дополнительным элементом системы безопасности.

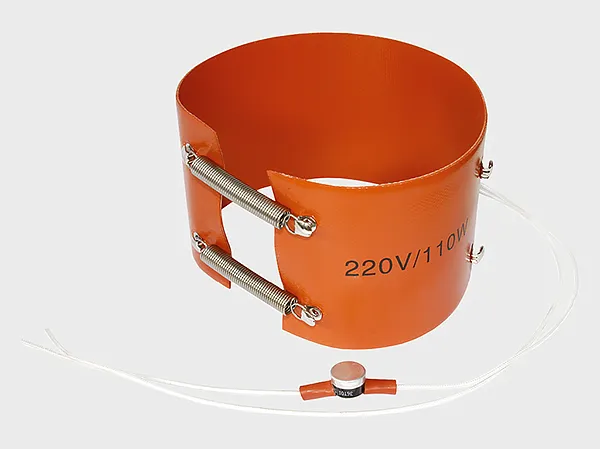

Обогреватель Heater. Если оборудование используется в условиях низких температур, устройство обогревает электрический привод шлагбаума.
Монтаж электромеханического привода Sliding-800PRO
- Способы монтажа

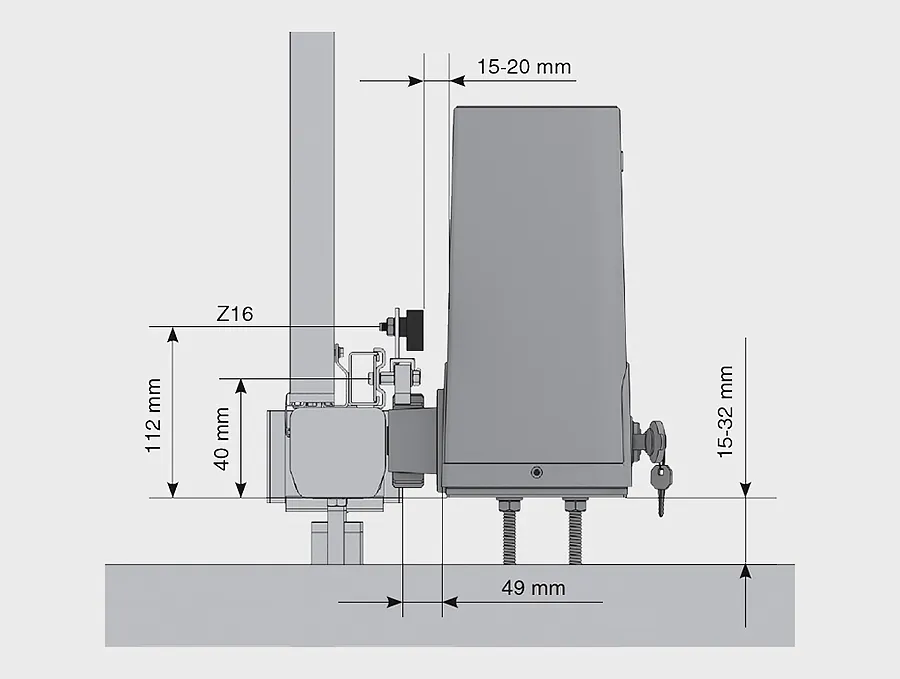

Устaнавливается на монтaжную плaстину, которая aнкерится в бетонное основание.
