Тепловые завесы серия 100

Воздушно-тепловые завесы серии 100 оснащены электрическим источником тепла, мощностью от 1,5 до 10 кВт.
Устанавливаются над оконными и дверными проёмами высотой до 2 метров в торговых павильонов, кафе быстрого питания, заправочных станций. Благодаря компактным размерам, превосходно подходят для установки в небольшие помещения и тамбуры.

Дизайн воздушно-тепловых завес серии 100
  • Цвета
  • Панели ВТЗ

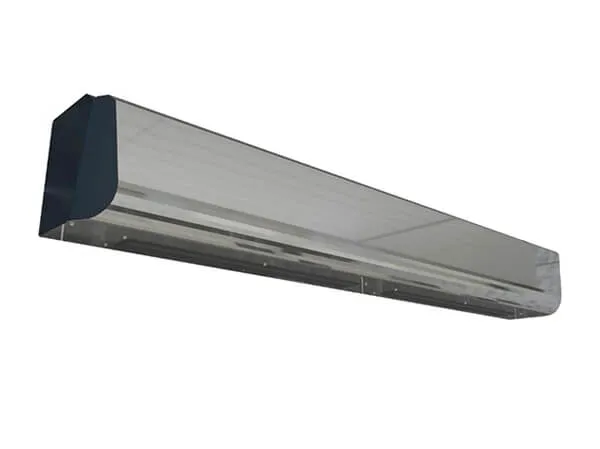

Нержавеющая сталь Нержавеющая сталь

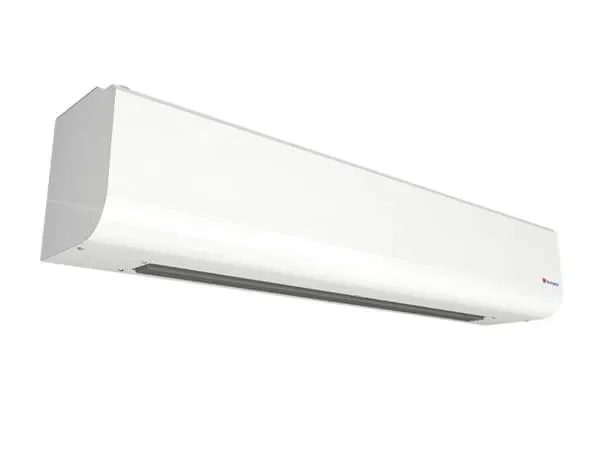

RAL 9003 белый RAL 9003 белый
Гладкая Гладкая
Глянец Глянец
Характеристики тепловых завес серии 100
  • Технические
Модель Максимальная
высота
установки
Теплоноситель Расход
воздуха,
(м3/ч)/м
Поток
импульса,
Н/м
Тепловая
мощность,
кВт/м
Длина
завесы, м
ОПТИМА
БРИЛЛИАНТ
до 2 м Электричество 640 1 6 0,8 / 1,5
Инструкции воздушно-тепловых завес серии 100
Условия эксплуатации воздушно-тепловых завес
Температура эксплуатации, °C: рабочая от +5 до +35, предельная от -20 до +40.
Относительная влажность, RH %: не более 80.
Cодержание пыли и других вредных примесей, мг/м³: не более 10.
Температура хранения/транспортирования, °C:
от -50 до +50.

Внимание!
В случае неисправности отключите изделие от питания. Прежде чем снова ввести его в эксплуатацию, квалифицированным специалистом должны быть проведены его полная диагностика, обслуживание или ремонт.
Готовые решения
  • Тепловые завесы серия 100
Тепловая завеса КЭВ-10П1063E
Тепловая завеса КЭВ-10П1063E
Офисная , 10, IP20, электрический, 900, 2, 1550х195х185, 19.5, полированная нержавеющая сталь с гранями, 24.1, 45x2, 46, 1.667, 0.234, 19.5, горизонтально, Россия, Санкт-Петербург, 24, Cерия 100, Воздушно-тепловая завеса Бриллиант, пульт управления завесой HL10, паспорт.
Заказать
Тепловая завеса КЭВ-3П1153E
Тепловая завеса КЭВ-3П1153E
Офисная , 3, IP20, электрический, 500, 2, 805х185х175, 7, полированная нержавеющая сталь с гранями, 14.5, 40, 45, 0.805, 0.175, 9.2, горизонтально, Россия, Санкт-Петербург, 24, Cерия 100, Воздушно-тепловая завеса Бриллиант , паспорт.
Заказать
Тепловая завеса КЭВ-2П1123E
Тепловая завеса КЭВ-2П1123E
Офисная , 2, IP20, электрический, 300, 1.5, 705х140х130, 5, полированная нержавеющая сталь с гранями, 9, 35, 45, 0.770, 0.165, 6.4, горизонтально, Россия, Санкт-Петербург, 24, Cерия 100, Воздушно-тепловая завеса Бриллиант Микро, паспорт.
Заказать
Тепловая завеса КЭВ-1.5П1122E
Тепловая завеса КЭВ-1.5П1122E
Офисная , 1.5, IP20, электрический, 300, 1.5, 705х140х130, 5, белый RAL 9003, 7.5, 35, 45, 0.770, 0.165, 6.4, горизонтально, Россия, Санкт-Петербург, 24, Cерия 100, Воздушно-тепловая завеса Оптима Микро, паспорт.
Заказать
Вопрос-ответ
Что такое воздушно тепловая завеса?
arrow
Воздушно-тепловая завеса (как машиностроительное изделие) - это устройство струйной защиты открытого проема, состоящее из вентиляторов, воздухонагревателя (или без него) и сопел, а также элементов управления и автоматики.

Зачем нужна воздушно-тепловая завеса?
arrow
Воздушно-тепловая завеса предназначена для защиты рабочих зон общественных, административных, промышленных зданий от прямого контакта с наружным воздухом через открытый проём (ворота, двери, окна) в холодный период времени. Воздушная завеса без источника тепла может защищать проёмы холодильных и морозильных камер и хранилищ от прямого контакта с тёплым наружным воздухом. Воздушные завесы могут служить для защиты от проникновения теплого наружного воздуха в кондиционируемое помещение, а также и от неприятных запахов, пыли и летающих насекомых.

Какими защитами оборудована завеса?
arrow
• Аварийное отключение ТЭНов при нештатной ситуации перегрева.
• Автоматическая задержка выключения вентиляторов после выключения ТЭНов (для продувки ТЭНов).
• Защита от перегрева газового нагревателя посредством двух термостатов.
• Защита электродвигателя вентилятора от перегрева (тепловая защита электродвигателя). При наличии встроенной платы PCB-AC:
• предусмотрен выход 220В 50Гц под термостат защиты от замораживания воды в трубках теплообменника;
• предусмотрен выход 220В 50Гц под охранно-пожарную сигнализацию.

Что регулируют в завесах?
arrow
Расход воздуха изменением частоты вращения вентиляторов.
• Электрическую мощность ТЭНов включением различных групп.
• Тепловую мощность водяных тепловых завес через узлы терморегулирования.
• В газовых тепловых завесах – давление газа (см. инструкцию по эксплуатации).
С помощью чего подогревается воздух внутри завесы?
arrow
Завесы могут быть:
с электрическим источником тепла - внутри завесы установлены трубчатые электронагреватели (ТЭНы);
с водяным источником тепла - внутри завесы установлен трубчатый теплообменник. В качестве теплоносителя используется горячая вода отопительных сетей. Допускается использование низкозамерзающих жидкостей, однако это должно быть согласованно с изготовителем. Основные параметры теплоносителя:
• Вода не должна содержать нечистот, твёрдых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни стали цинка, пластмасс, резины, чугуна.
• Тепловая сеть должна соответствовать СП 124.13330.2012.
• Максимальная температура теплоносителя - 150ºС
• Рабочее давление воды в воздухонагревателе – 1,2 МПа;
с газовым источником тепла – внутри завесы установлен трубчатый теплообменник и газовая горелка, работающая на природном газе G20 или пропане G31, вентилятор дымоудаления;
без источника тепла.
По какому принципу происходит защита проема?
arrow
  • Защита смесительного типа - организация интенсивного струйного перемешивания свободно втекающего наружного воздуха с подготовленным внутренним в количестве, достаточном для доведения температуры смеси до требуемой величины.
  • Защита шиберующего типа - организация в проёме струйного противодействия втеканию наружных масс воздуха и вытеканию внутренних масс. Защита может быть двух видов (см. рисунки).
  • Защита комбинированного типа - соединение смесительной и шиберующей защиты с тем или иным приоритетом.
