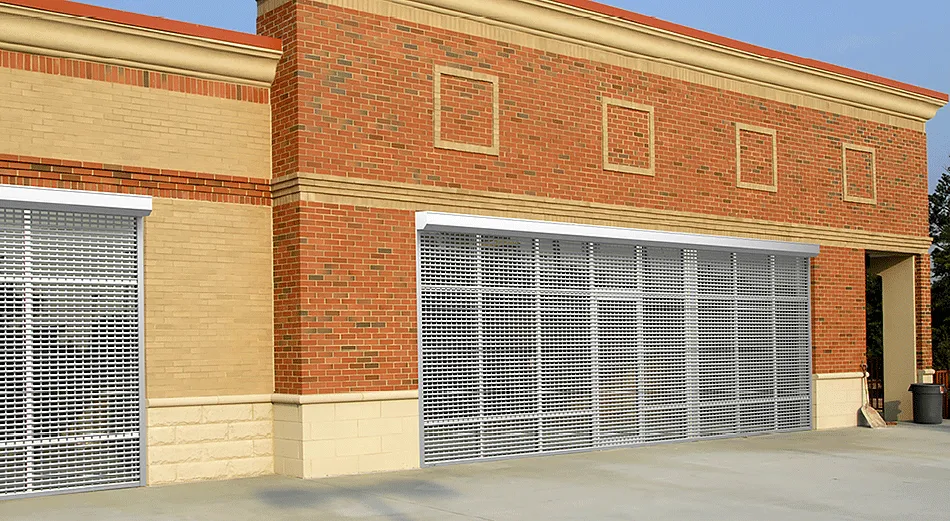

Роллетные решетки из экструдированного профиля с прозрачными вставками RHE78G — это эффективное решение для закрытия проема, которое выглядит привлекательно и не портит фасад здания.
Конструкция активно применяется по всей Беларуси: от автомоек и автомобильных сервисов до торговых павильонов. Она получается универсальной, поскольку надежно сохраняет от посягательств содержимое внутри, и при этом дает прохожим увидеть его.

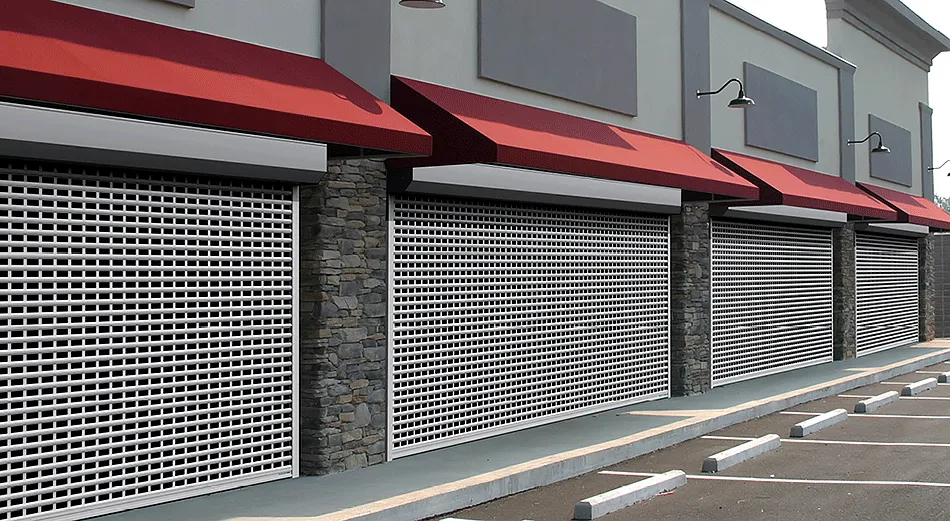

Роллетные решетки из экструдированного профиля с прозрачными вставками RHE78G часто заказывают в Минске для торговых павильонов, а также устанавливают на въездные проемы.

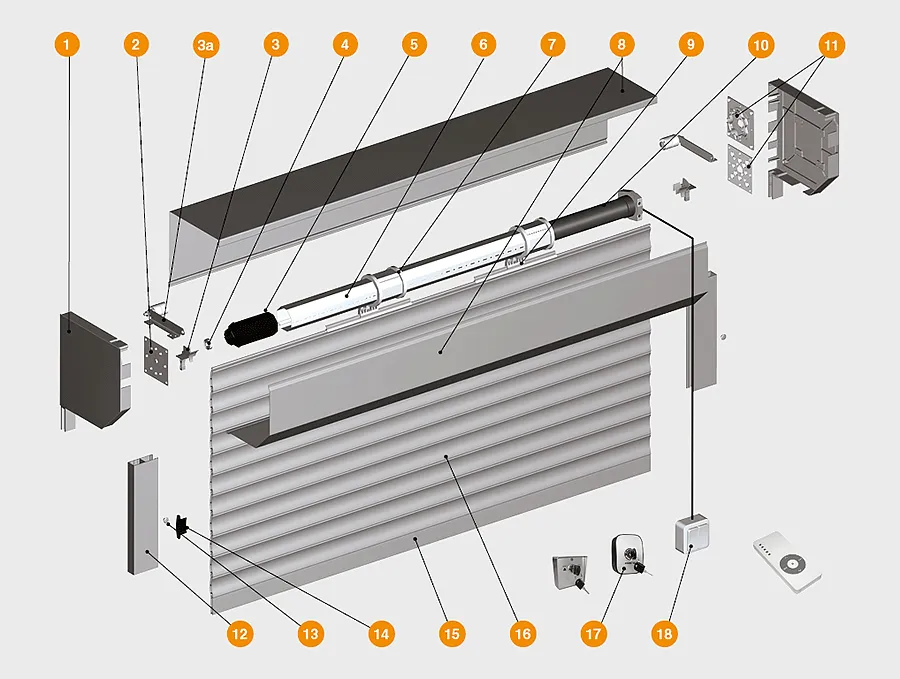

- Боковая крышка RK300, RSK300, RSK330, RK375
- Суппорт подшипника BS32
- Направляющее устройство GD9
3а. Направляющий ролик RU77 (RV77) - Подшипник BS32
- Универсальная капсула KPU102
- Октагональный вал RV102
- Защитный короб RB300, RSK330, RB375
- Верхний профиль RH30FM
- Внутривальный электрический привод
- Пластина крепления привода BU100K
- Направляющий профиль RG83MS, RG90MS, RG100
- Заглушка PB14
- Боковой замок SLE78
- Концевой профиль RA77EM, RA77KN
- Профиль (полотно) RHE78G
- Выключатель с ключом SWM, SWK
- Клавишный выключатель SWB, SWH
- Цвета
- Профили для оконных рольставен, проемов и витрин
RAL 9003 белый
RAL 8014 коричневый
RAL 7004 серый
RAL 1014 бежевый
RAL 5005 синий
RAL 6005 зеленый
RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый)
RHE78G
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение |
|---|---|

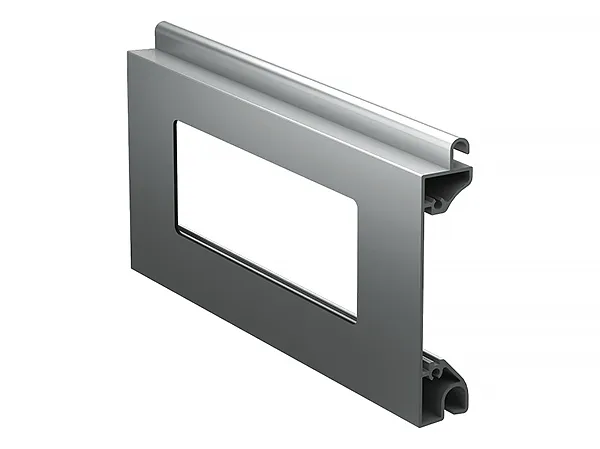

| Профиль экструдированный решетчатый RHE78G | |
| Материал | алюминий |
| Вес профиля, кг/(п/м) | 0,571 |
| Вес профиля, кг/м² | 7,42 |
| Количество ламелей на 1 м высоты полотна, шт. | 13 |
| Максимальная ширина полотна, м | 5,2 |
| Максимальная площадь полотна, м² | 15 |
| Параметр | Показатель |
|---|---|
| Высота проема, мм | от 1 000 до 4 500 |
| Ширина проема, мм | от 1 000 до 5 200 |
| Максимальная площадь полотна, м² | 15 |
| Притолока, мм | от 300 (накладной монтаж) |
| Пристенки, мм | от 83 (накладной монтаж) |
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Упаковка рольворот состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании. |
| Высота, мм | от 300 до 375 |
| Ширина, мм | от 300 до 375 |
| Длина, мм | от 1 000 до 6 000 |
- Базовая
- Дополнительная
- Подготовка объекта
- Способы монтажа
Важно произвести точные предварительные замеры, чтобы по ходу монтажа не возникало никаких вопросов. Эту работу лучше доверить профессионалам из компании ТЕХНОГРАД. Они не только проведут предварительные замеры грамотно, но и надежно установят роллетные решетки.
Измерение каждого значения проводится, как минимум, по трем точкам. Это требуется для обеспечения повышенной точности. Для замера конструкций, которые планируется устанавливаться встроенным способом, требуется учесть погрешность в 5-10 миллиметров в меньшую сторону на неровность стен.

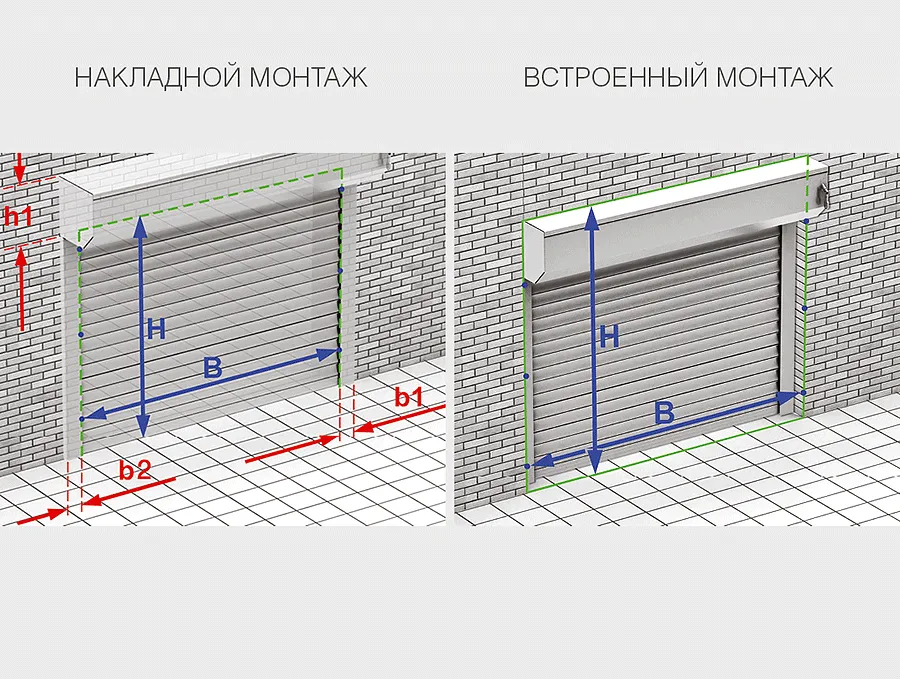

Для накладного монтажа:
- Н — максимальная высота проема.
- В — максимальная ширина проема.
- h1 — минимальная высота притолоки.
- b1 и b2 — минимальное правое и левое расстояние.
Для встроенного монтажа:
- Н — минимальная высота проема.
- В — минимальная ширина проема.
Также ряд требований предъявляется к строительному объекту:
- Ровная и гладкая поверхность плоскостей проема.
- Проем прямоугольной формы.
- Отсутствие трещин и пустот в стенах.
- Ровные поверхности плоскостей стен в местах примыкания конструкций.
- Отклонение рабочих поверхностей от вертикали и горизонтали не более 1,5 миллиметра на 1 метр.
- Разность диагоналей — не более 5 миллиметров.

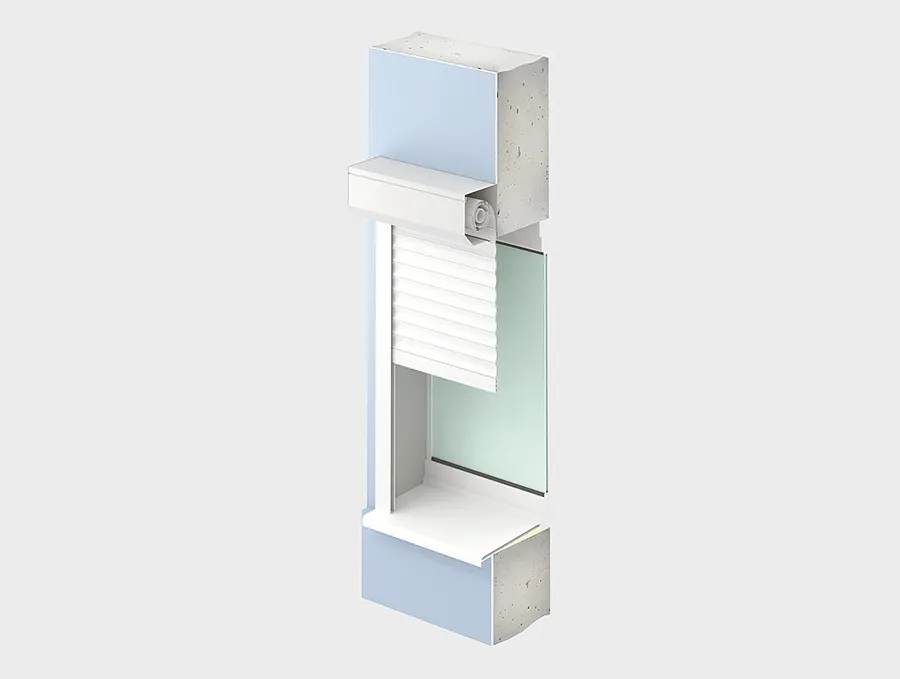

Накладной
Не требует сложной подготовительной работы по подготовке ниши. Короб монтируется над проемом, а профили — с двух сторон от него. Рольставни находится практически в один уровень со стенами.

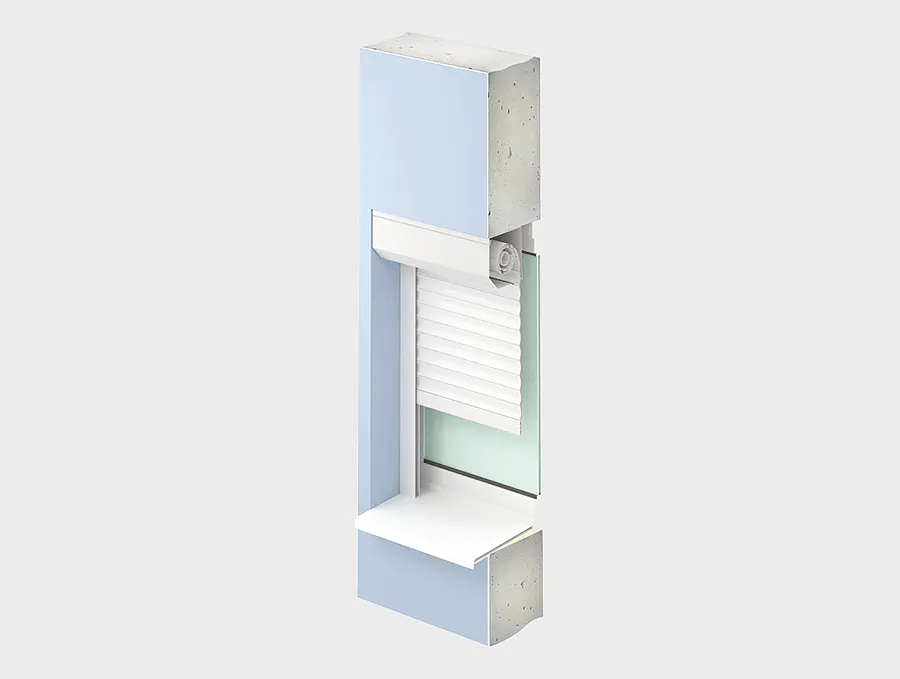

Встроенный, короб наружу
Все элементы конструкции располагаются в дверной или оконной нише. Важно, чтобы двери и окна открывались в противоположную от установки сторону.
