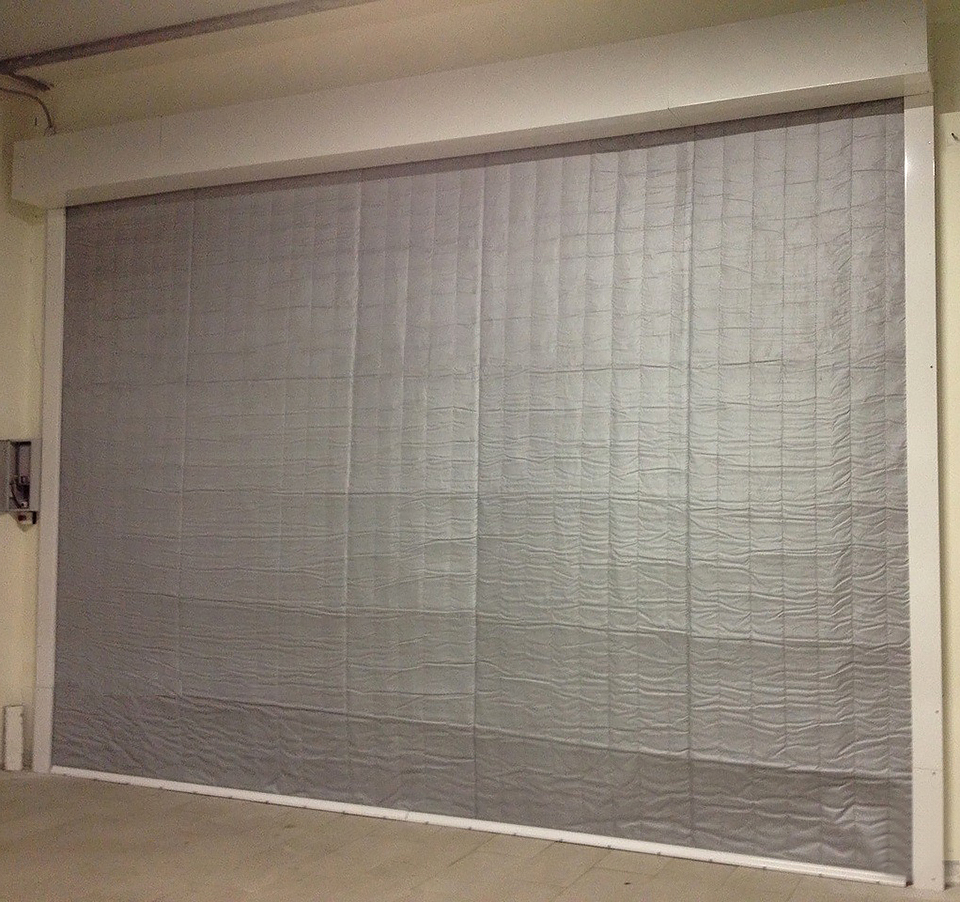

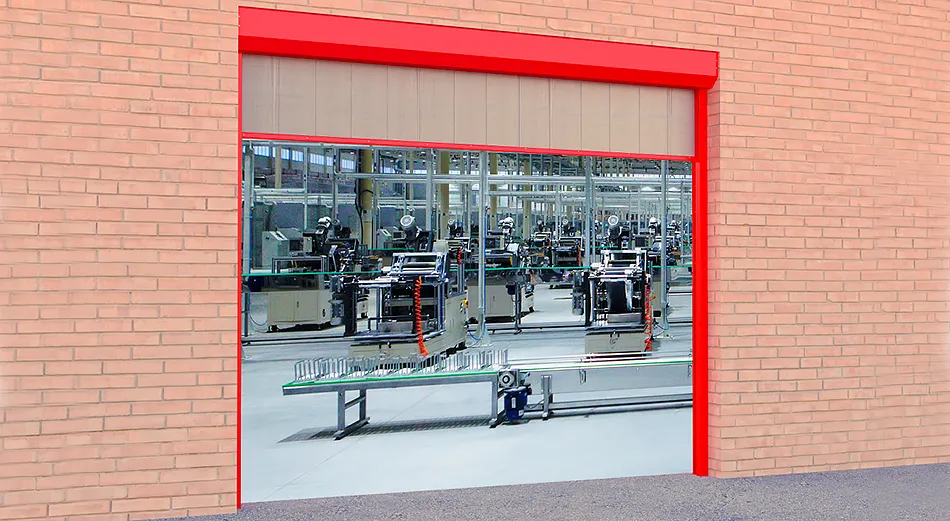

Противодымные шторы — это эффективные изделия, которые в момент появления возгорания (и как следствие — дыма) не дают дыму распространяться в другие помещения, позволяя наладить безопасную эвакуацию. Устройства часто заказывают для различных промышленных объектов, поскольку они направляют к системам дымоудаления сам дым, а также препятствуют дальнейшему распространению теплового излучения, угарных газов, ядовитых и других продуктов горения.

Для противодымных штор был разработан специальный состав, который дает конструкции эффективно справляться со своими задачами даже в критических ситуациях. Конструкция скрыта в коробе, поэтому при заказе противодымных штор в Минске вы будете уверены, что они не испортят внешний вид объекта.

С технической точки зрения изделие простое, поэтому оно легко устанавливается в различные проемы, включая и труднодоступные места.

Больше информацииМеньше информацииarrow-right-blue

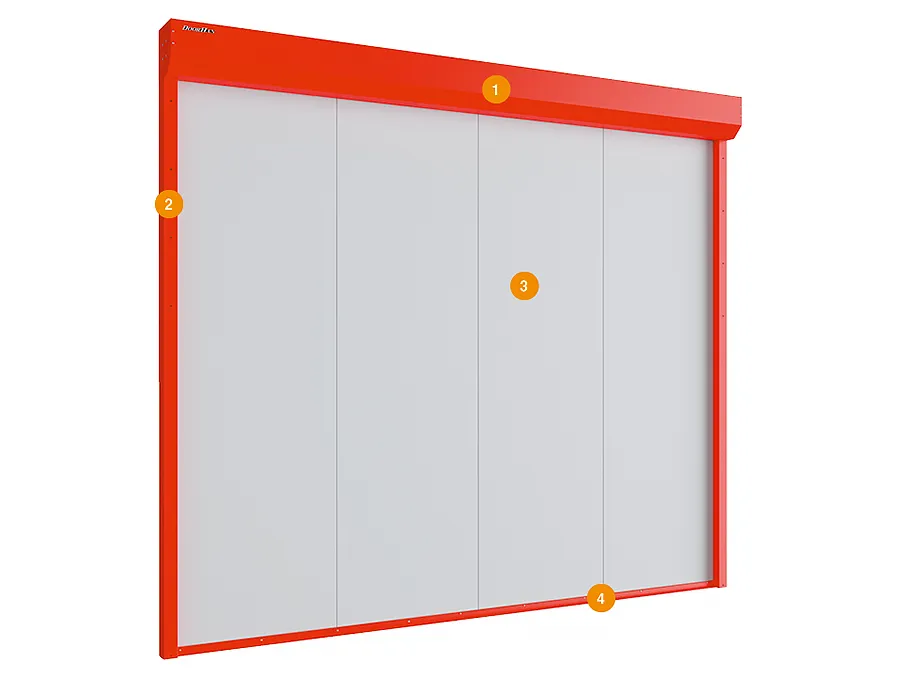

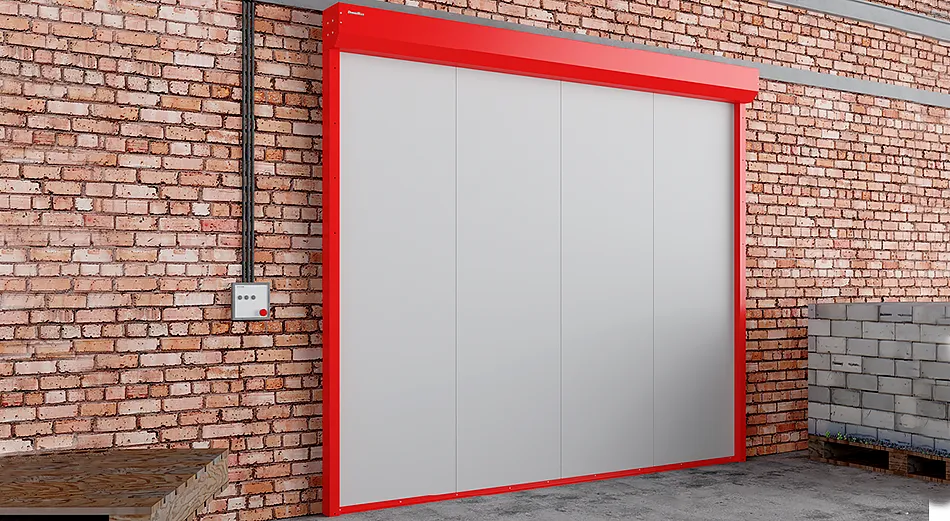

Конструкция противодымных штор

  1. Стальной короб
  2. Направляющая из стали
  3. Полотно
  4. Утяжелитель

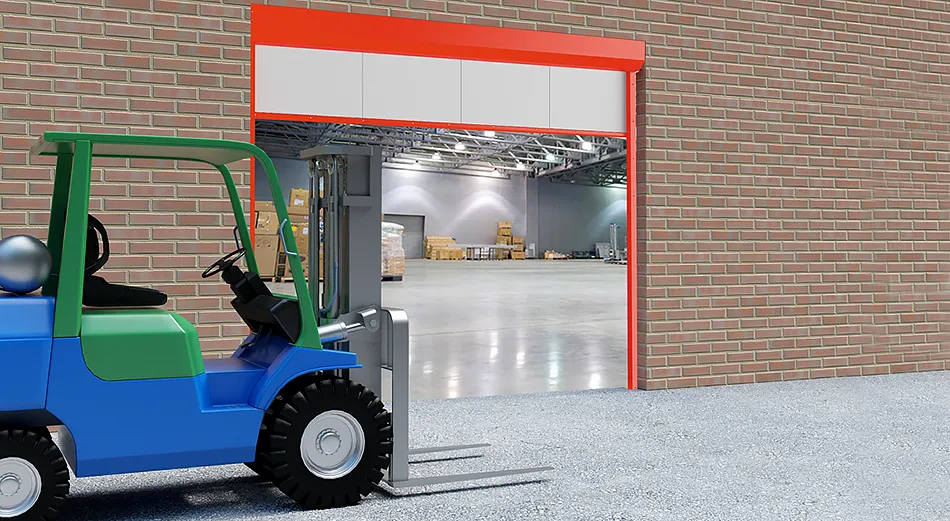

Внешний вид противодымных штор
  • Поверхности
  • Цвета металлоконструкций
Гладкая Гладкая
RAL 7004 серый RAL 7004 серый
RAL 8014 коричневый RAL 8014 коричневый
RAL 9003 белый RAL 9003 белый
RAL 5005 синий RAL 5005 синий
RAL 6005 зеленый RAL 6005 зеленый
RAL 3005 бордовый RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый RAL 1014 бежевый
RAL 3000 красный RAL 3000 красный
RAL 7016 антрацит RAL 7016 антрацит
Без покраски из оцинкованной стали (стандартный) Без покраски из оцинкованной стали (стандартный)
Нестандартный цвет по карте RAL Нестандартный цвет по карте RAL
Характеристики противодымных штор
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
  Противодымная штора E60 Противодымная штора E120
Предел огнестойкости, мин не менее 60 не менее 120
Материал стеклоткань кремнеземная ткань
Толщина, мм не менее 0,34 не менее 0,72 полотно шторы
Вес полотна, кг/м² 0,5
Вес ворот в сборе, кг не более 28 не более 30 штора в сборе при минимальных размерах
Вес ворот в сборе, кг не более 225 не более 230 штора в сборе при максимальных размерах
Параметр Показатель
Ширина проема, мм от 1 000 до 6 000
Высота проема, мм от 1 000 до 6 000
Притолока, мм накладной монтаж — от 450 (при высоте проема до 2 200 мм);
от 550 (при высоте проема от 2 200 до3 600 мм);
от 650 (при высоте проема от 3 600 мм);
встроенный — ограничений нет
Пристенки, мм накладной монтаж — от 150;
встроенный — ограничений нет
Высота
Ширина
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
2100
2200
2300
2400
2500
2600
2700
2800
2900
3000
3100
3200
3300
3400
3500
3600
3700
3800
3900
4000
4100
4200
4300
4400
4500
4600
4700
4800
4900
5000
5100
5200
5300
5400
5500
5600
5700
5800
5900
6000
6100
6200
6300
6400
6500
6600
6700
6800
6900
7000
7100
7200
7300
7400
7500
7600
7700
7800
7900
8000





































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































  • 1000
  • 1100
  • 1200
  • 1300
  • 1400
  • 1500
  • 1600
  • 1700
  • 1800
  • 1900
  • 2000
  • 2100
  • 2200
  • 2300
  • 2400
  • 2500
  • 2600
  • 2700
  • 2800
  • 2900
  • 3000
  • 3100
  • 3200
  • 3300
  • 3400
  • 3500
  • 3600
  • 3700
  • 3800
  • 3900
  • 4000
  • 4100
  • 4200
  • 4300
  • 4400
  • 4500
  • 4600
  • 4700
  • 4800
  • 4900
  • 5000
  • 5100
  • 5200
  • 5300
  • 5400
  • 5500
  • 5600
  • 5700
  • 5800
  • 5900
  • 6000
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Упаковка короба
Длина, мм зависит от длины короба
Ширина, мм 270 — для 200-го короба
Высота, мм 200 — для 200-го короба
Описание Упаковка направляющих и утяжелителя

Полностью по всей длине оборачивают ВП-пленкой. Выступающие по торцам края пленки плотно заправляют по типу конверта, фиксируют стыки скотчем. Обматывают направляющие и утяжелитель скотчем по всей длине винтовой спиралью. Упакованные направляющие и утяжелитель укладывают вместе с коробом в сборный ящик (из фанеры)
Длина, мм зависит от длины направляющих и утяжелителя
Упаковка в дерево Характеристики упаковки
  Ящик (из фанеры)
Длина, мм Если B полотна > H полотна, то L ящика = B полотна + 235.
Если B полотна < H полотна, то L ящика = H полотна + 85
Ширина, мм 495 — для 200-го короба
Высота, мм 417 — для 200-го короба
Комплектация противодымных штор
  • Базовая
  • Дополнительная

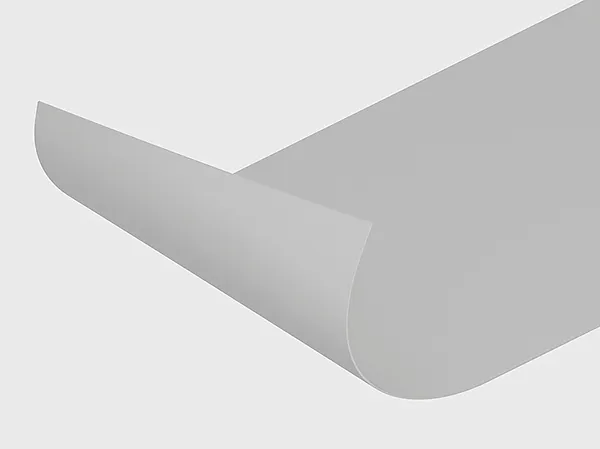

Полотно шторы
Полотно шторы.
Электрический привод
Электрический привод.
Стальной короб
Стальной короб.
Стальная боковая направляющая
Стальная боковая направляющая.
Утяжелитель
Утяжелитель.
4-канальный пульт
4-канальный пульт 433 МГц (Transmitter 4).
Ключ-кнопка
Ключ-кнопка для управления воротами.
Кнопочный выключатель
Кнопочный выключатель.
Блок управления
Блок управления.

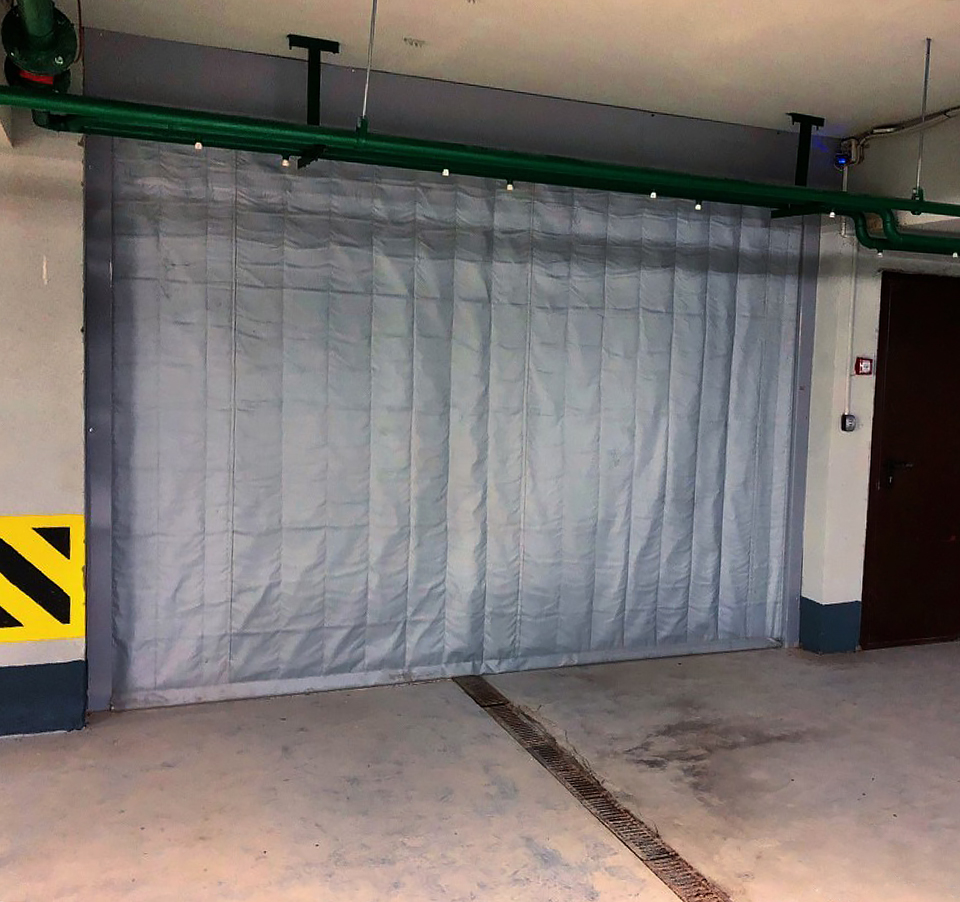

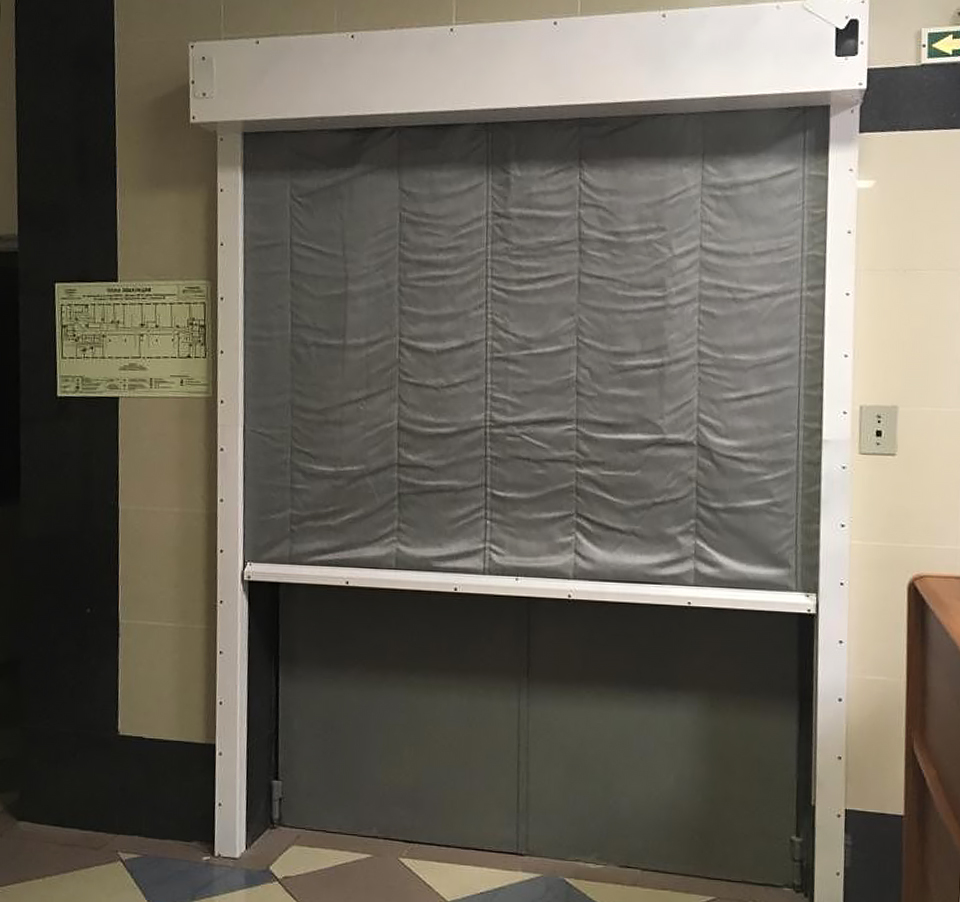

Монтаж противодымных штор
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

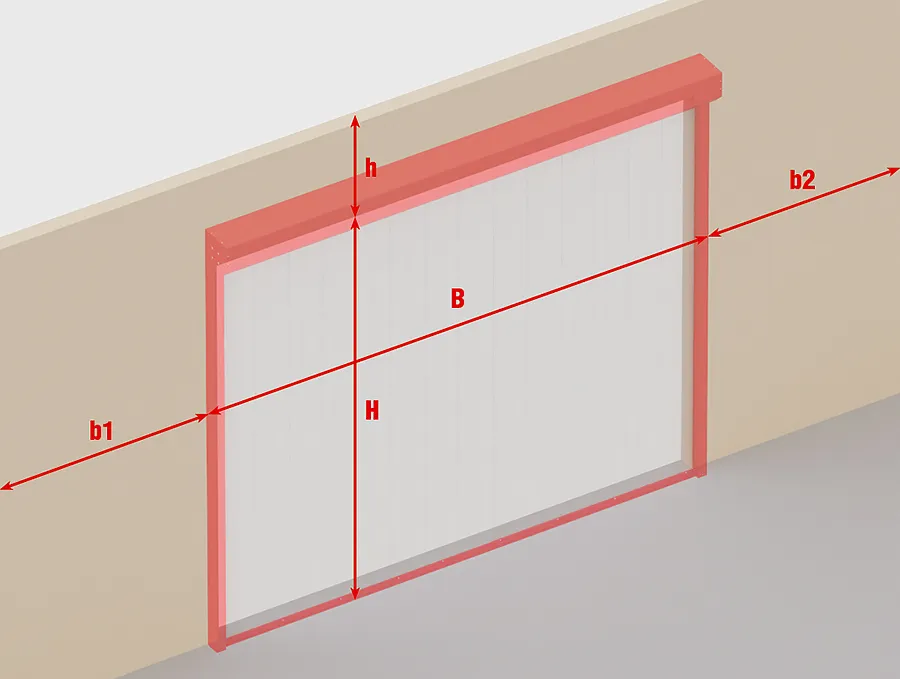

Чтобы монтаж противодымных штор прошел без сложностей, важно провести точный замер следующих величин. Каждое измерение мы рекомендуем проводить как минимум по трем точкам. Это даст работе необходимую точность.

H — расстояние от пола до верха проема.

B — расстояние от левого края до правого края проема.

h — расстояние от верха проема до ближайшего препятствия.

b1 и b2 — расстояние от левого и правого края проема до препятствия.

В зависимости от способа монтажа, за итоговое значение применяются различные величины:

При накладном монтаже — «Н» и «В» максимальные, а «h», «b1» и «b2» — минимальные.

При встроенном монтаже — «Н» и «В» минимальные, а «h», «b1» и «b2» — максимальные.


Накладной монтаж

Встроенный монтаж

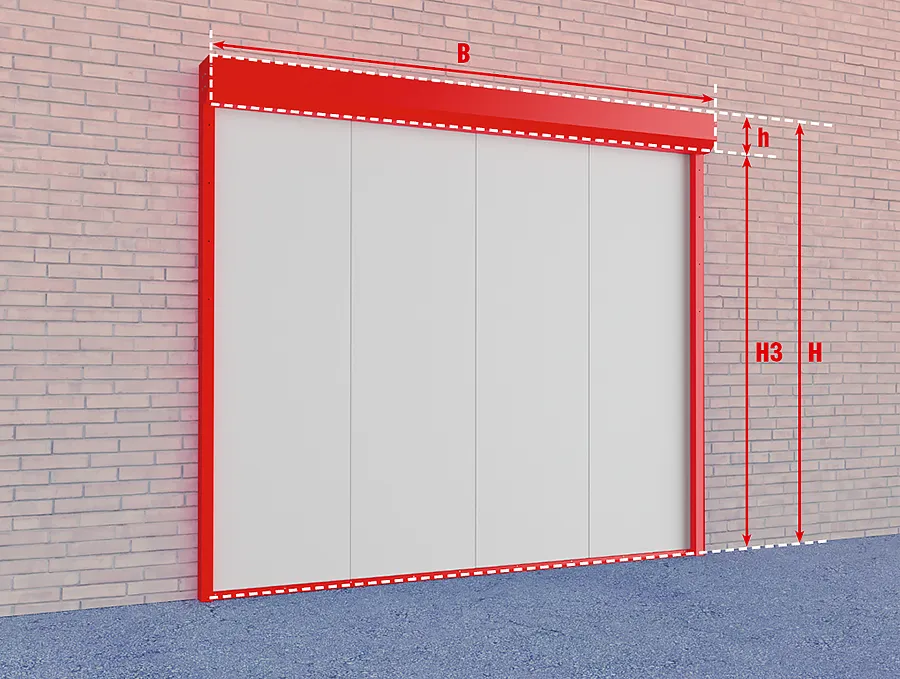

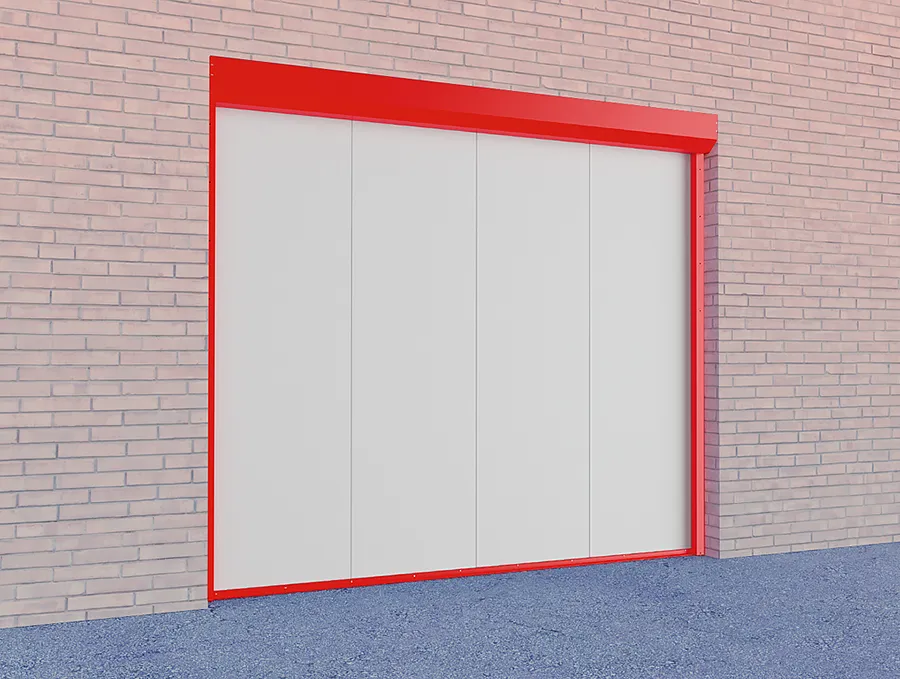

Встроенный монтаж

Основные размеры
Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H3 + h
H3, мм Высота направляющих H3
B, мм Ширина проема B
h, мм Высота короба 200 в зависимости от размера конструкции

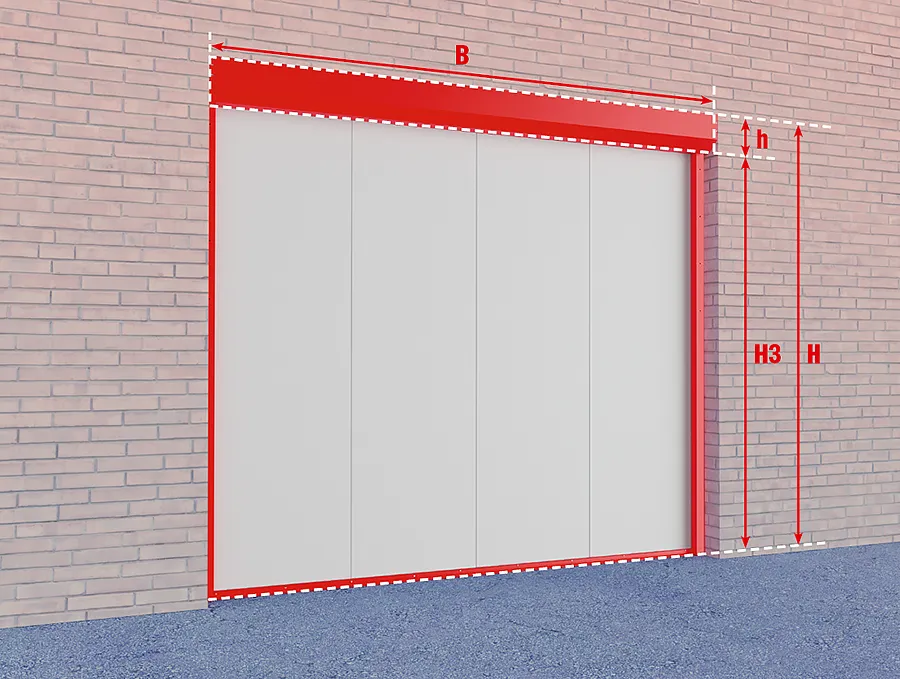

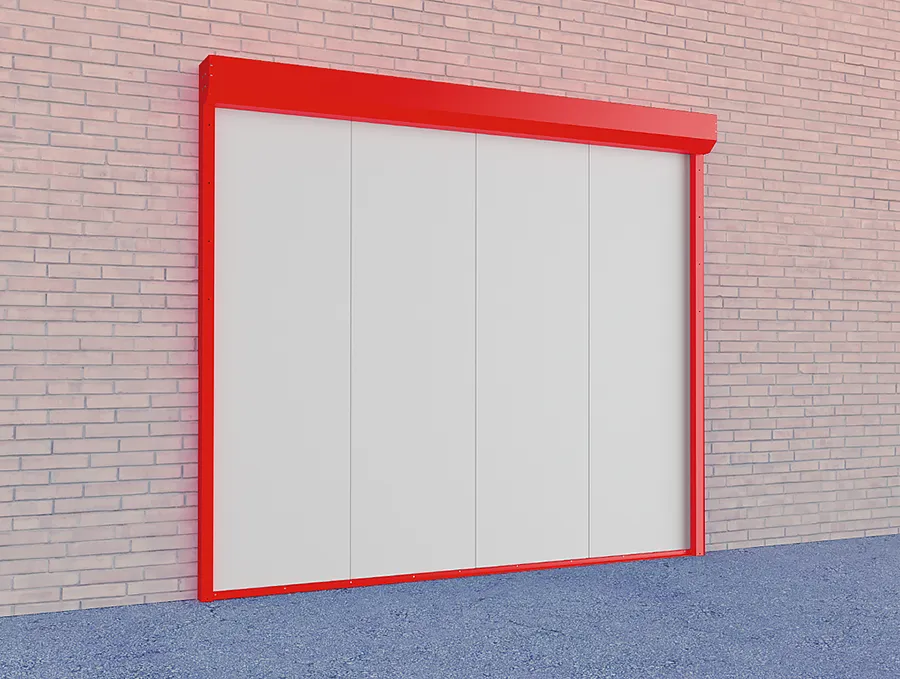

Накладной монтаж

Основные размеры
Усл. обозначение,
Наименование параметра
Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
L, мм Ширина всей конструкции B + 162
h, мм Высота короба 200 в зависимости от размера конструкции
