Противопожарные

Противопожарные шторы — это специальное устройство, которое защищает соседние помещения точкой возникновения пожара от распространения огня, а также помогает безопасно эвакуировать людей с объекта.

У полотна многослойный состав. Это позволяет обеспечивать надежность в самые критические ситуации, не пропуская огонь дальше, предоставляя людям несколько драгоценных минут для спасения имущества и собственных жизней.

Конструкция противопожарных ворот исключает их влияния на внешний вид помещения или здания, поскольку элемент полностью скрывается в коробе. С монтажом также нет вопросов, поскольку изделие технически простое. Оно устанавливается в любых проемах или труднодоступных местах.

Больше информацииМеньше информацииarrow-right-blue
Конструкция противопожарных штор

  1. Стальной короб
  2. Стальная направляющая
  3. Полотно
  4. Утяжелитель

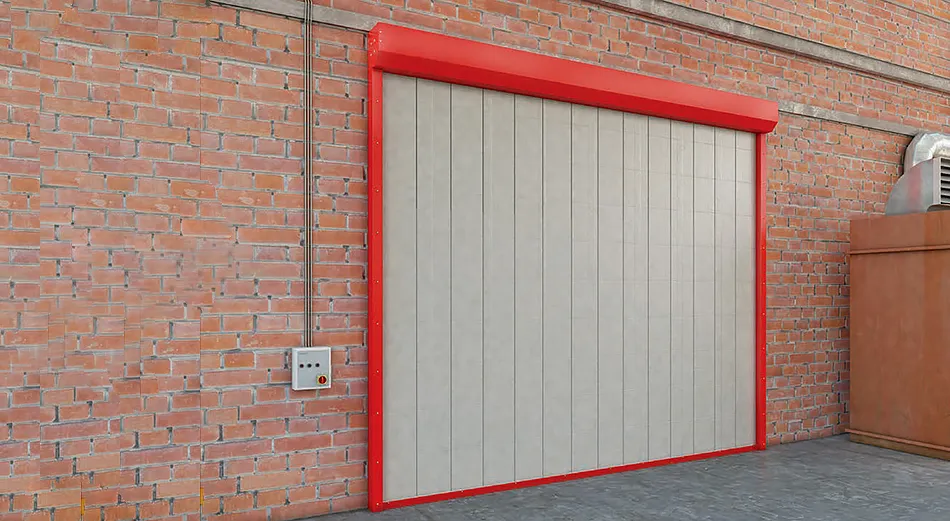

Внешний вид противопожарных штор
  • Поверхности
  • Цвета металлоконструкций
  • Цвет полотна
Гладкая Гладкая
RAL 7004 серый RAL 7004 серый
RAL 8014 коричневый RAL 8014 коричневый
RAL 9003 белый RAL 9003 белый
RAL 5005 синий RAL 5005 синий
RAL 6005 зеленый RAL 6005 зеленый
RAL 3005 бордовый RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый RAL 1014 бежевый
RAL 3000 красный RAL 3000 красный
RAL 7016 антрацит RAL 7016 антрацит
Без покраски из оцинкованной стали (стандартный) Без покраски из оцинкованной стали (стандартный)
Нестандартный цвет по карте RAL Нестандартный цвет по карте RAL
RAL 7004 (серый) RAL 7004 (серый)
Характеристики противопожарных штор
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Предел огнестойкости, мин не менее 60
Материал термостойкие ткани с показателем пожарной опасности НГ
Толщина, мм не менее 7,1 полотна
Вес полотна, кг/м² 2,2
Вес изделия, кг не более 50 при минимальных размерах
Вес изделия, кг не более 430 при максимальных размерах
Параметр Показатель
Ширина проема, мм от 1 000 до 8 000
Высота проема, мм от 1 000 до 6 000 *
Притолока, мм накладной монтаж — от 550 (при высоте проема до 3 600 мм);
от 650 (при высоте проема от 3 600 мм);
встроенный — ограничений нет
Пристенки, мм накладной монтаж — от 150;
встроенный — ограничений нет
  * Размер высоты от 4 000 мм при ширине больше 6 000 мм зависит от веса полотна
Высота
Ширина
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
2100
2200
2300
2400
2500
2600
2700
2800
2900
3000
3100
3200
3300
3400
3500
3600
3700
3800
3900
4000
4100
4200
4300
4400
4500
4600
4700
4800
4900
5000
5100
5200
5300
5400
5500
5600
5700
5800
5900
6000
6100
6200
6300
6400
6500
6600
6700
6800
6900
7000
7100
7200
7300
7400
7500
7600
7700
7800
7900
8000





































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































  • 1000
  • 1100
  • 1200
  • 1300
  • 1400
  • 1500
  • 1600
  • 1700
  • 1800
  • 1900
  • 2000
  • 2100
  • 2200
  • 2300
  • 2400
  • 2500
  • 2600
  • 2700
  • 2800
  • 2900
  • 3000
  • 3100
  • 3200
  • 3300
  • 3400
  • 3500
  • 3600
  • 3700
  • 3800
  • 3900
  • 4000
  • 4100
  • 4200
  • 4300
  • 4400
  • 4500
  • 4600
  • 4700
  • 4800
  • 4900
  • 5000
  • 5100
  • 5200
  • 5300
  • 5400
  • 5500
  • 5600
  • 5700
  • 5800
  • 5900
  • 6000
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Упаковка короба
Длина, мм зависит от длины короба
Ширина, мм 370 — для 300-го короба;
445 — для 375-го короба
Высота, мм 300 — для 300-го короба;
375 — для 375-го короба
Описание Упаковка направляющих и утяжелителя

Полностью по всей длине оборачивают ВП-пленкой. Выступающие по торцам края пленки плотно заправляют по типу конверта, фиксируют стыки скотчем. Обматывают направляющие и утяжелитель скотчем по всей длине винтовой спиралью. Упакованные направляющие и утяжелитель укладывают вместе с коробом в сборный ящик (из фанеры)
Длина, мм зависит от длины направляющих и утяжелителя
Упаковка в дерево Характеристики упаковки
  Ящик (из фанеры)
Длина, мм Если B полотна > H полотна, то L ящика = B полотна + 235.
Если B полотна < H полотна, то L ящика = H полотна + 85
Ширина, мм 595 — для 300-го короба;
670 — для 375-го короба
Высота, мм 517 — для 300-го короба;
602 — для 375-го короба
Комплектация противопожарных штор
  • Базовая
  • Дополнительная
Полотно шторы
Полотно шторы.

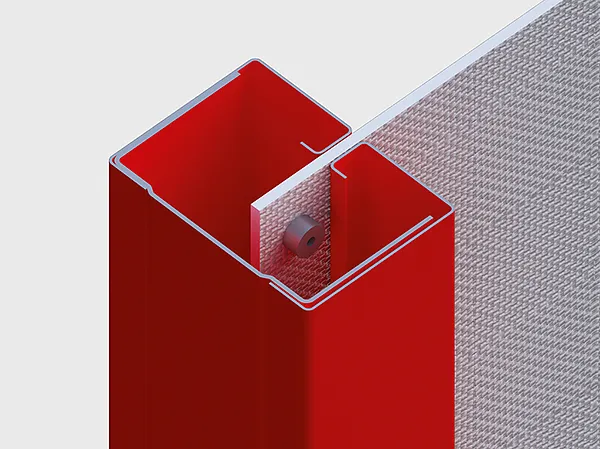

Стальная боковая направляющая
Стальная боковая направляющая.
Стальной короб
Стальной короб.

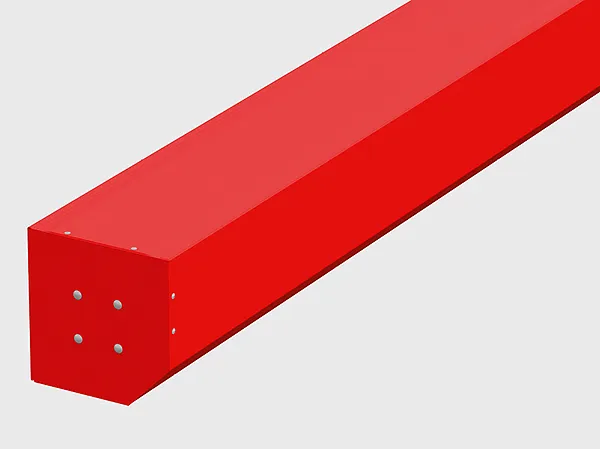

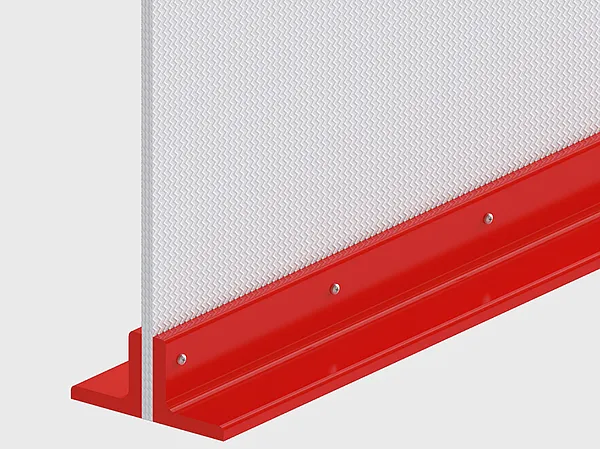

Утяжелитель
Утяжелитель.

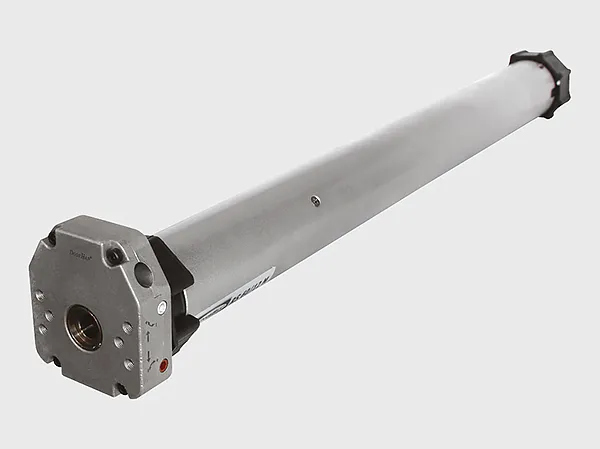

Электрический привод
Электрический привод.
4-канальный пульт
4-канальный пульт 433 МГц (Transmitter 4).
Ключ-кнопка
Ключ-кнопка для управления воротами.

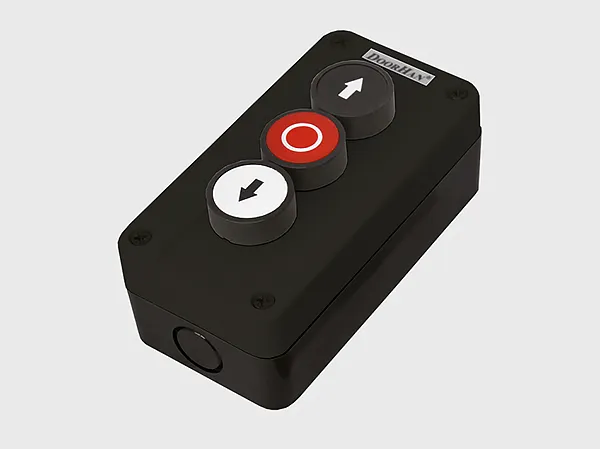

Кнопочный выключатель
Кнопочный выключатель.

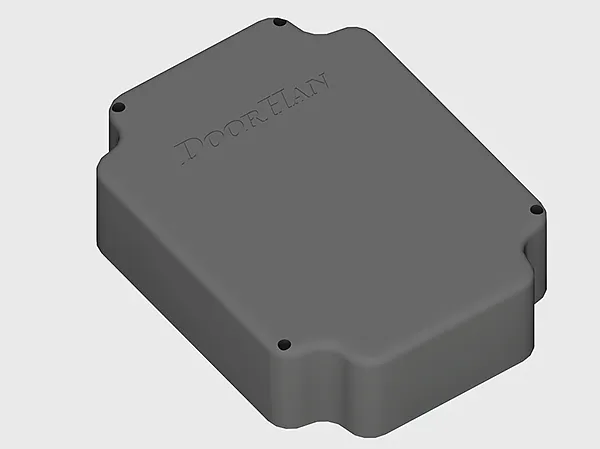

Блок управления
Блок управления.
Монтаж противопожарных штор
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

Чтобы монтаж противопожарных штор прошел без сложностей, важно провести точный замер следующих величин. Каждое измерение мы рекомендуем проводить как минимум по трем точкам. Это даст работе необходимую точность.

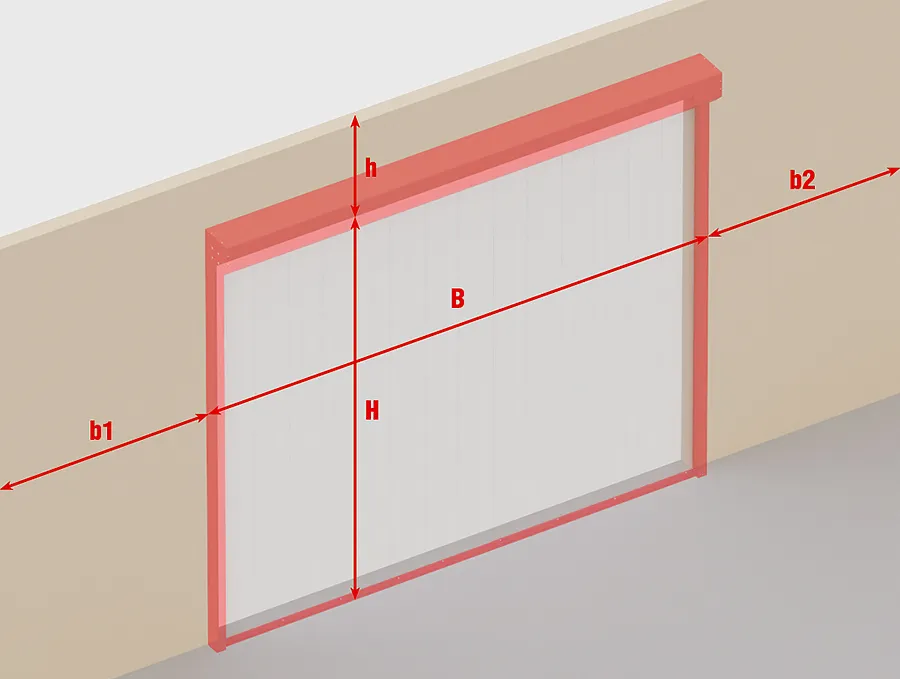

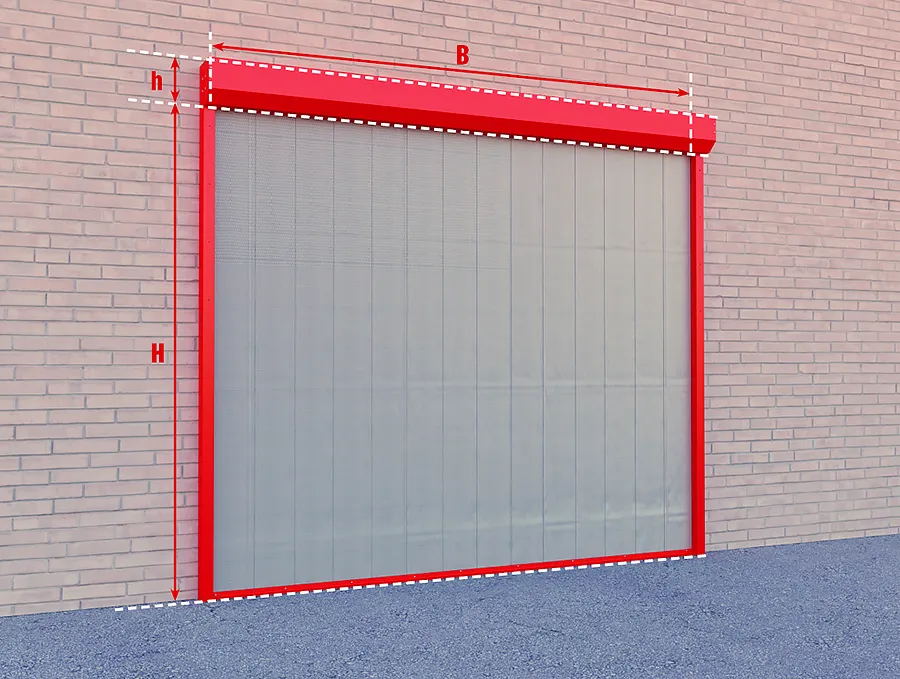

H — расстояние от пола до верха проема.

B — расстояние от левого края до правого края проема.

h — расстояние от верха проема до ближайшего препятствия.

b1 и b2 — расстояние от левого и правого края проема до препятствия.

В зависимости от способа монтажа, за итоговое значение применяются различные величины:

При накладном монтаже — «Н» и «В» максимальные, а «h», «b1» и «b2» — минимальные.

При встроенном монтаже — «Н» и «В» минимальные, а «h», «b1» и «b2» — максимальные.

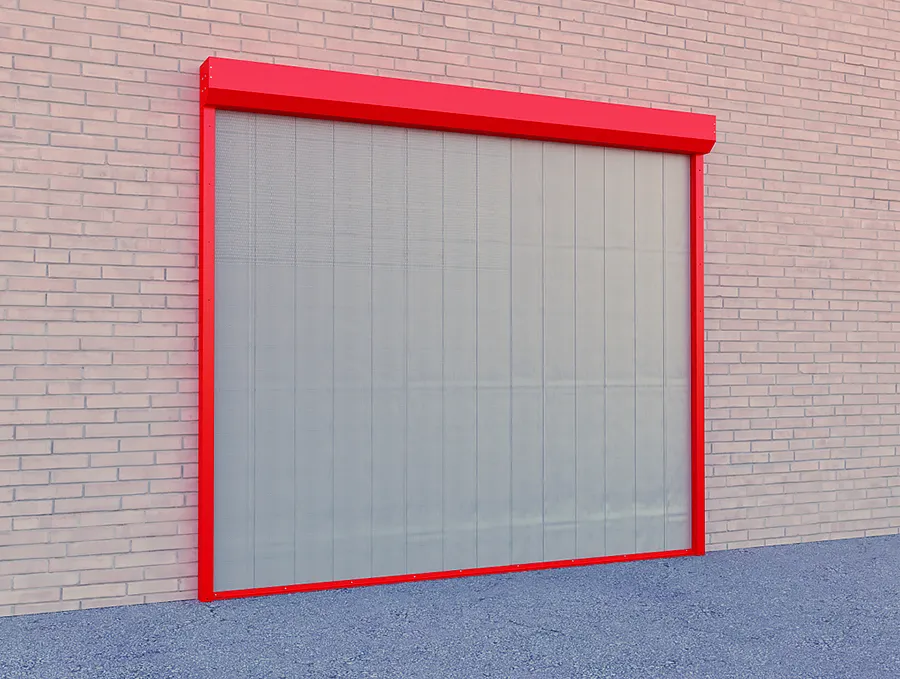

Накладной монтаж

Встроенный монтаж

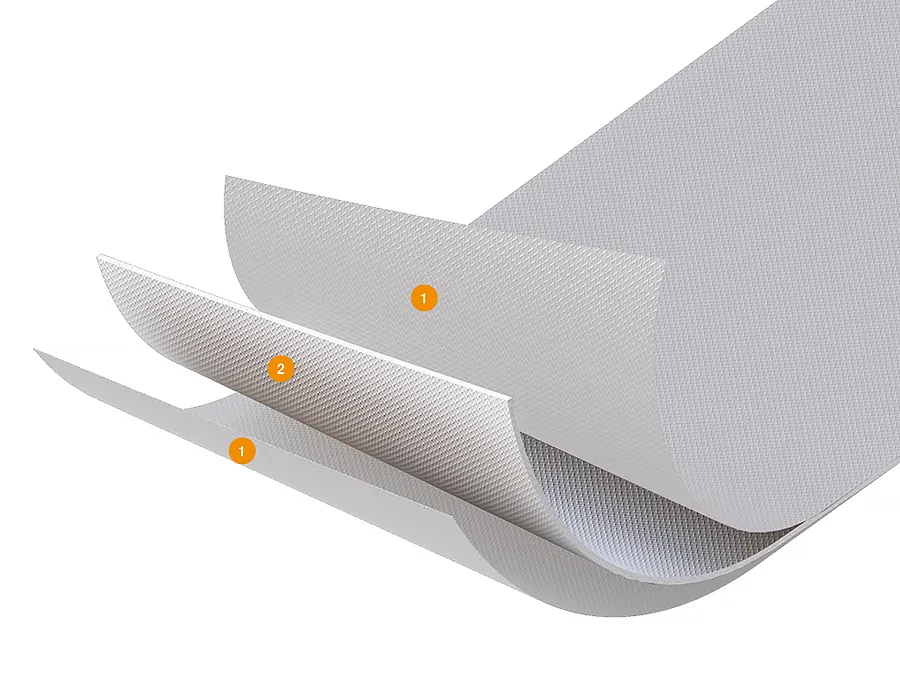

Конструкция полотна

  1. Специальная кремнеземная ткань
  2. Специальный кремнеземный мат

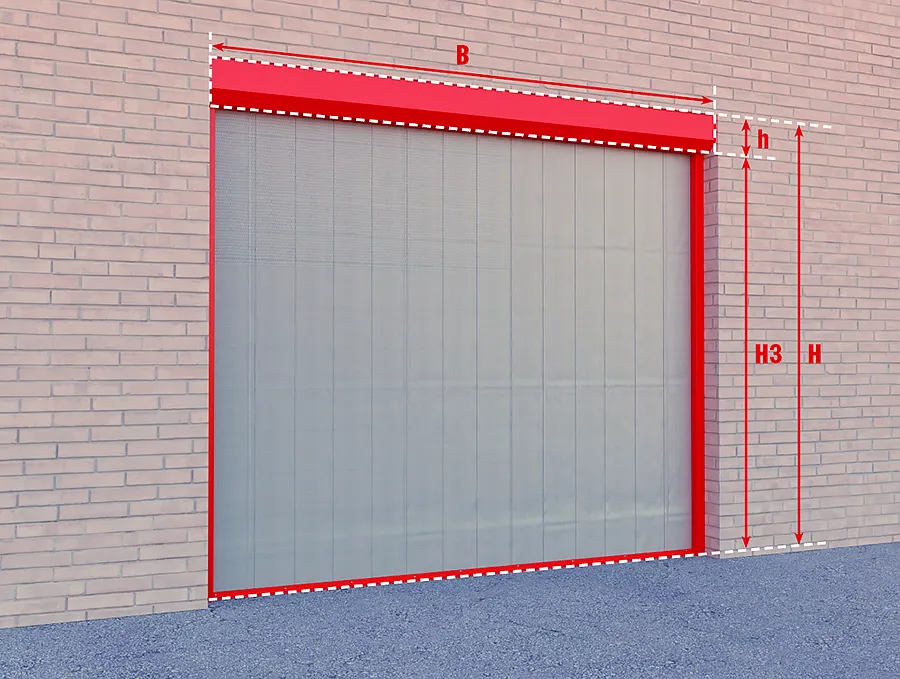

Встроенный монтаж

Основные размеры
Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H3 + h
H3, мм Высота направляющих H3
B, мм Ширина проема B
h, мм Высота короба 300, 375 в зависимости от размера конструкции

Накладной монтаж

Основные размеры
Усл. обозначение,
Наименование параметра
Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
L, мм Ширина всей конструкции B + 162
h, мм Высота короба 300, 375 в зависимости от размера конструкции
Инструкции по противопожарным шторам
Вопрос-ответ
Можно ли установить автоматику через некоторое время после установки ворот?
arrow
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Где можно купить секционные гаражные ворота?
arrow
Вы можете осуществить заказ из любой точки Беларуси. Наш специалист приедет и детально проконсультирует по всем вопросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Какую степень защиты имеют противопожарные преграды?
arrow

EI 60 и EI 90.

Могут ли быть секционные ворота противопожарными?
arrow
Да, могут.
