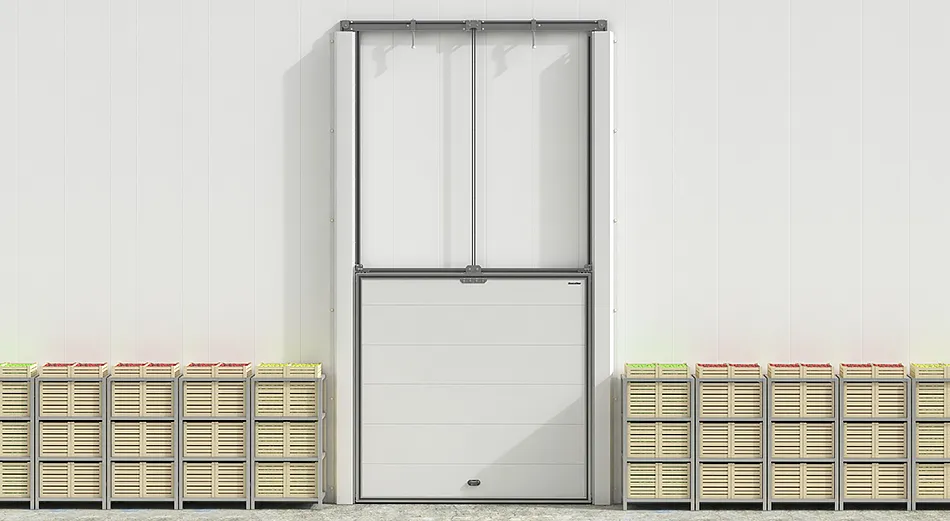

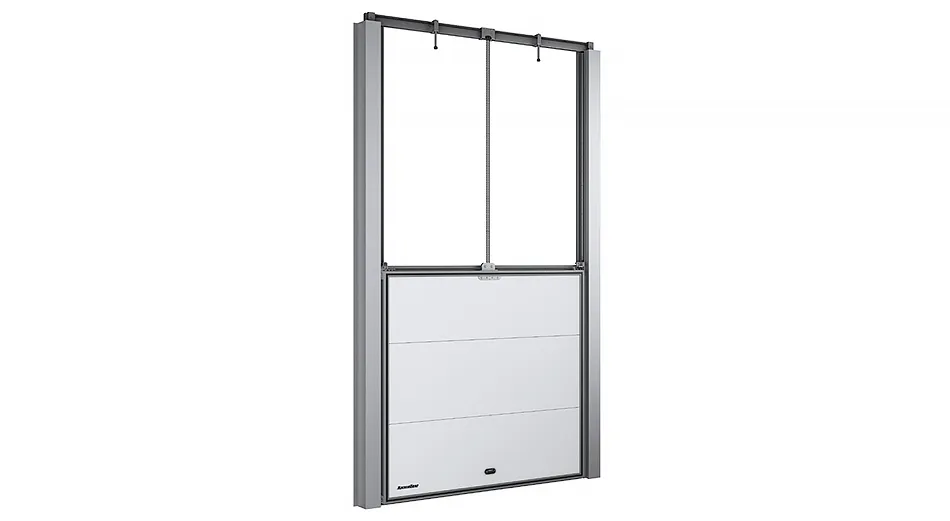

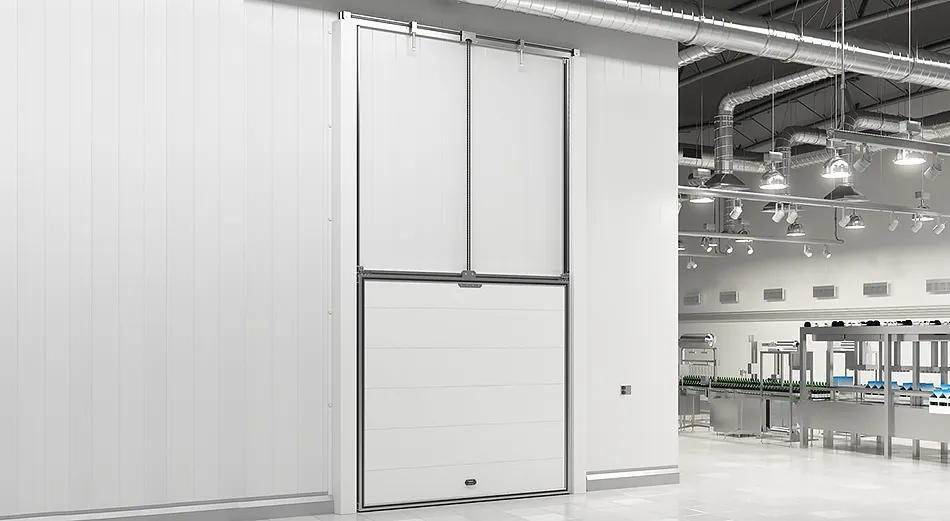

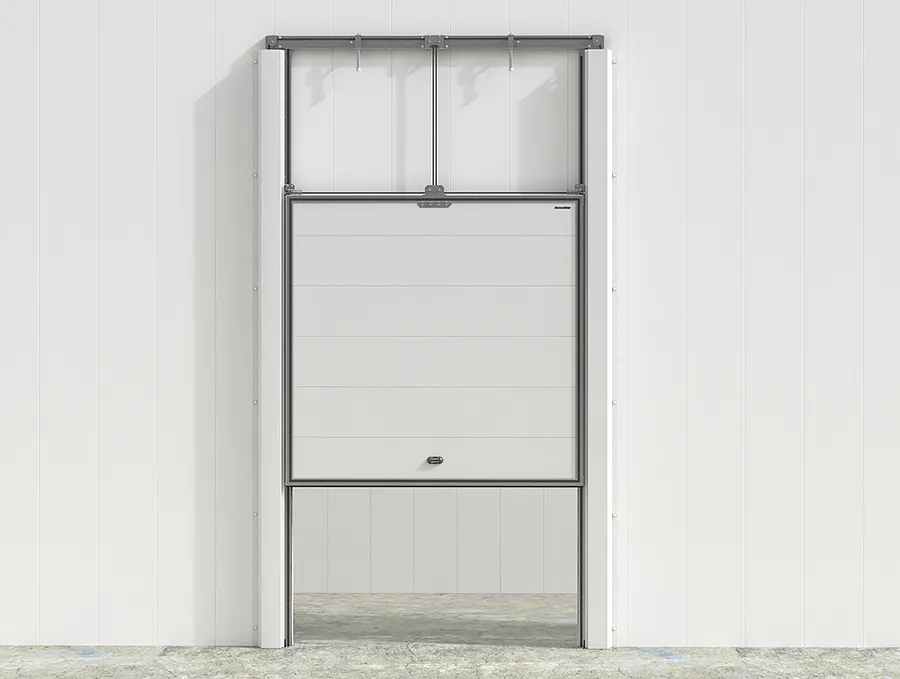

Вертикально-подъемные двери для охлаждаемых помещений используются для создания входных групп в морозильные камеры логистических центров, складов, предприятий пищевой промышленности.
Конструкция применяется в помещениях, где дорог каждый свободный квадратный метр пространства. Двери открываются вертикально вверх, поэтому установленная вертикально-подъемная дверь практически не будет ощущаться внутри помещения.
Изделие используется для различных объектов. Даже при окружающей температуре в −35 градусов по Цельсию характеристики двери не ухудшаются, как и эффективность работы.

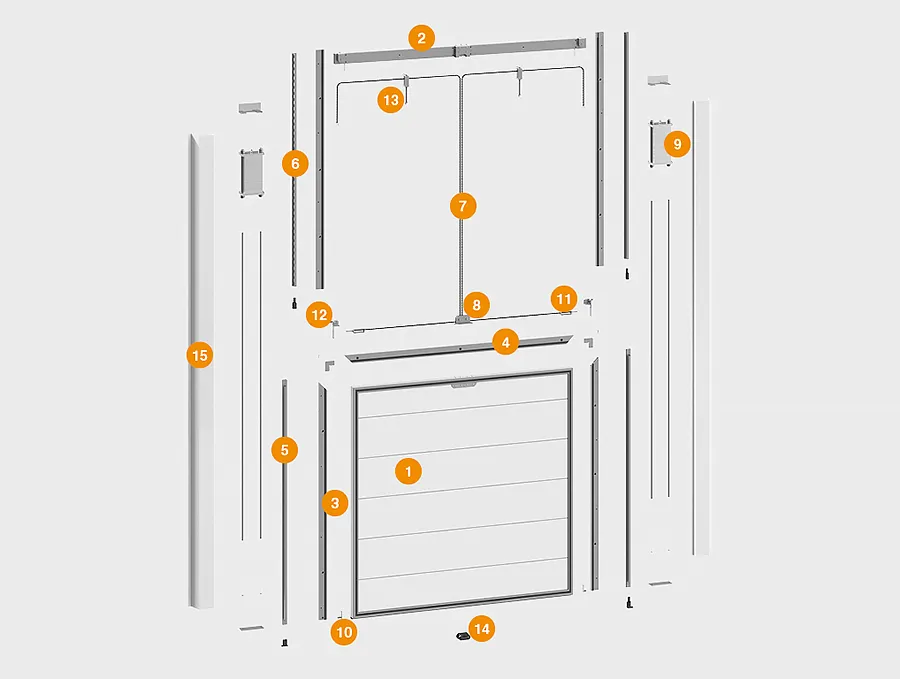

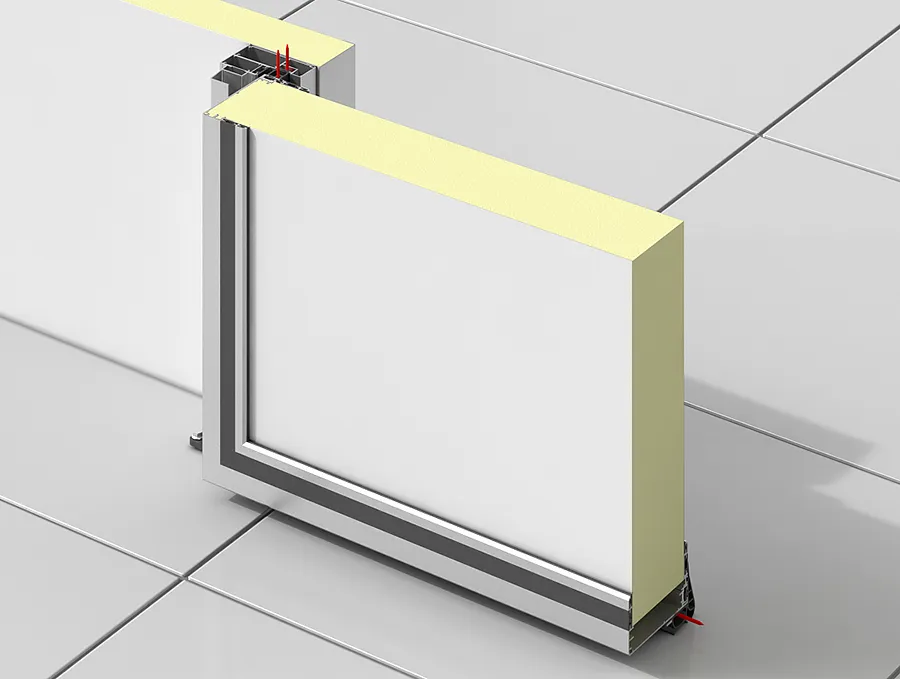

- Полотно двери
- Несущая балка рамы

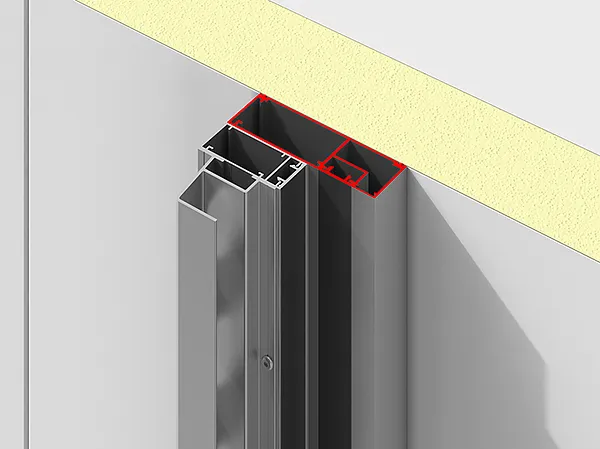

- Алюминиевый профиль-стойка
- Алюминиевый профиль-поперечина
- Алюминиевый профиль-надставка

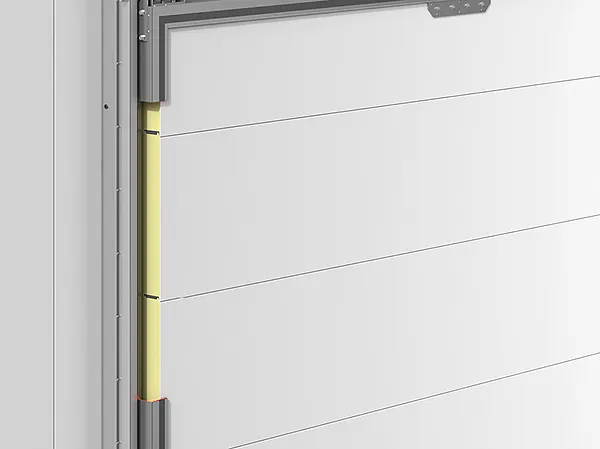

- Вертикальные направляющие
- Цепь
- Кронштейн цепи

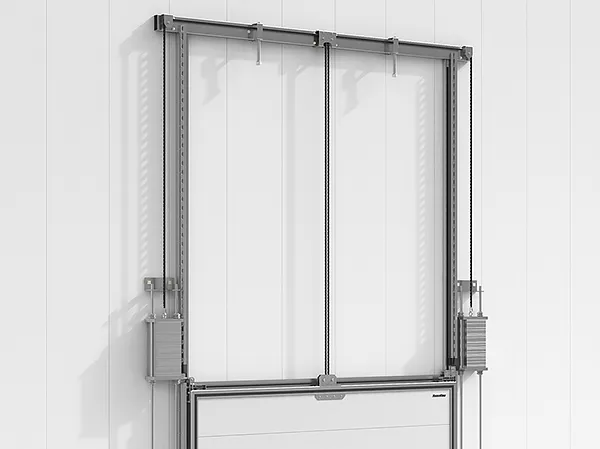

- Противовес
- Нижний угловой кронштейн

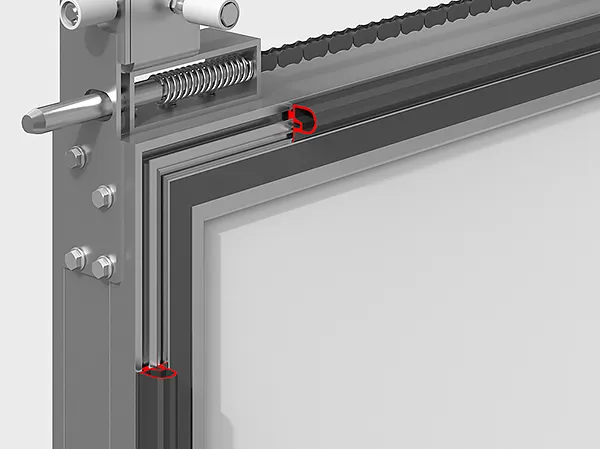

- Устройство защиты от падения полотна

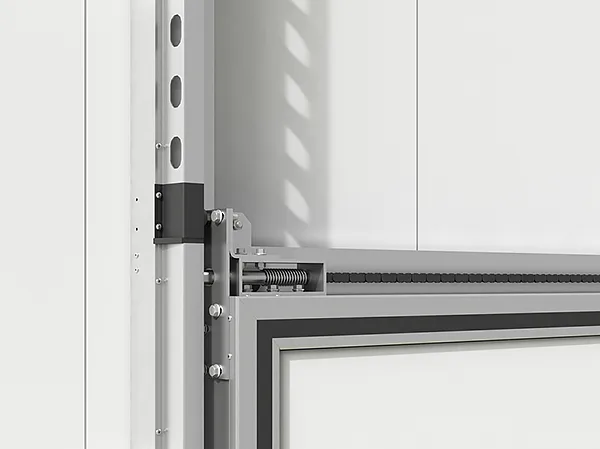

- Роликовая опора
- Амортизатор

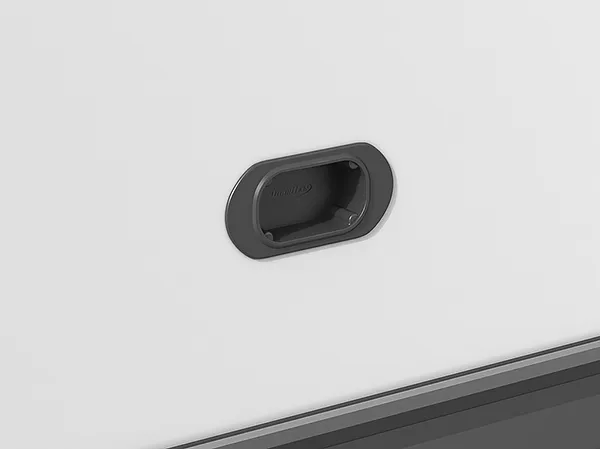

- Ручка двери

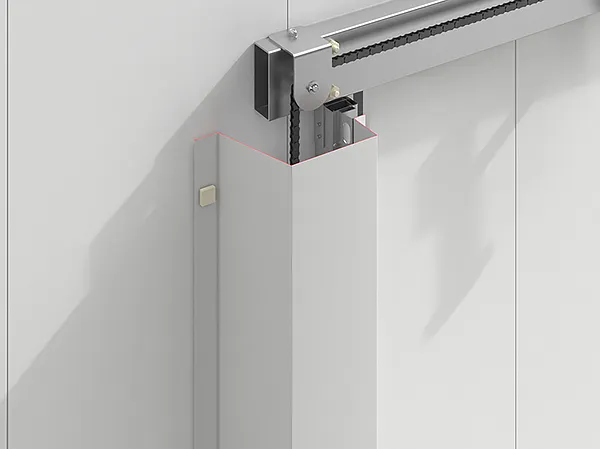

- Защитный короб
- Поверхности
- Цвета
- Панели

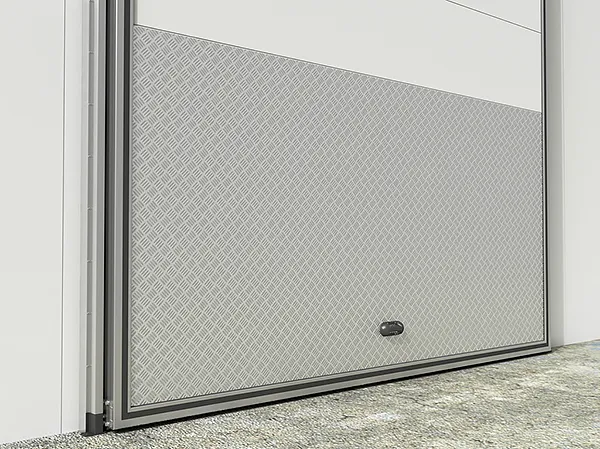

Гладкая
RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)
Широкая полоса (с внешней стороны)
Доска (с внутренней стороны)
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение |
|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 |
| Вес полотна, кг/м² | 20 |
| Антикоррозионная стойкость | Высокая устойчивость к коррозии |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | 800–3 000 |
| Высота проема, мм | 1 800–4 000 |
| Толщина изоляции, мм | 80 или 120 |
| Притолока, мм | 2 050–3 250 |
| Пристенки, мм | от 115 |
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Состав | Пенопластовые уголки, пузырчатая пленка, стретч-пленка |
| Длина, мм | Высота полотна + 50 |
| Ширина, мм | Ширина полотна + 50 |
| Высота, мм | Толщина изоляции + 50 |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Ширина, мм | Ширина полотна + 320 |
| Длина, мм | Высота полотна + 460 |
| Высота, мм | 700 (при толщине изоляции 80 мм); 750 (при толщине изоляции 120 мм) |
- Базовая
- Дополнительная
- Подготовка объекта
- Способы монтажа

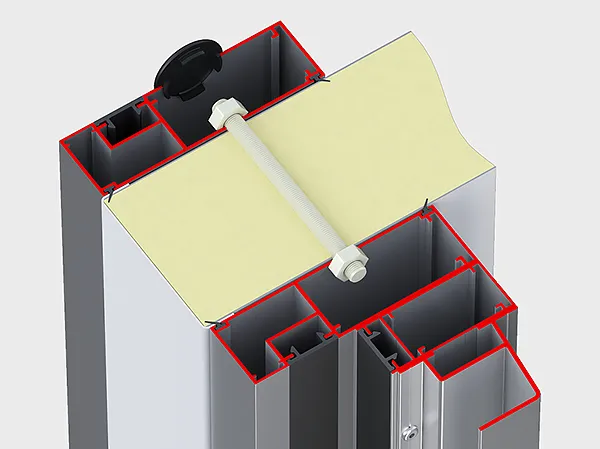

- Конструктивные решения
Чтобы установка вертикально-подъемных дверей прошла без сложностей, требуется провести определенные замеры. Мы рекомендуем каждое значение повторно изменять как минимум по трем точкам. Такой подход дает нужную точность. Важно, чтобы расхождение уровня было не более 3 миллиметров, а диагоналей проема — не более 5 миллиметров.

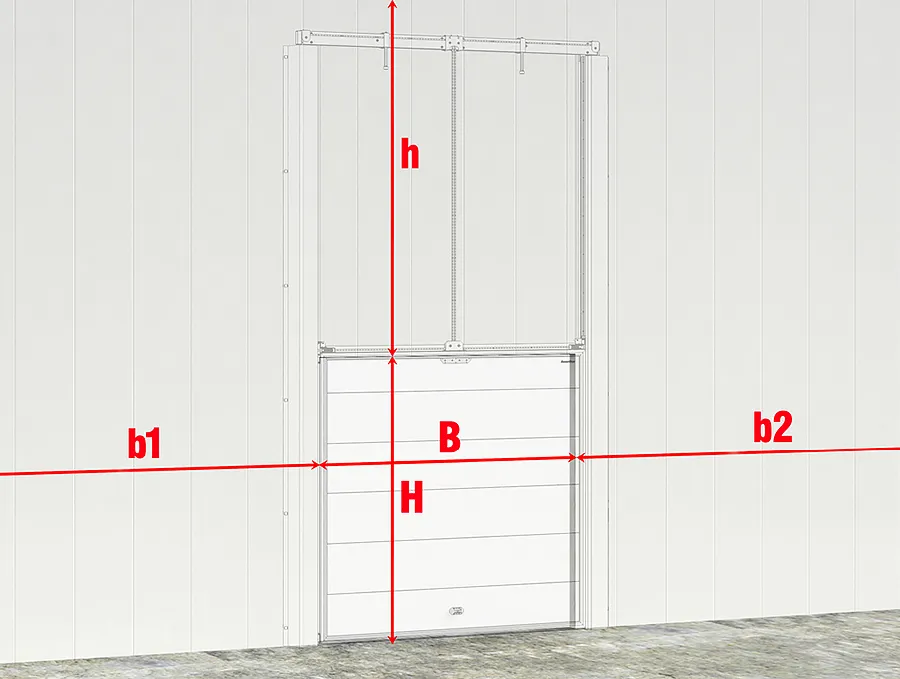

H — максимальное расстояние от пола до верха проема.
B — наибольшее расстояние от левого края до правого края проема.
h — наименьшее расстояние от верха проема до препятствия (не менее 240 миллиметров).

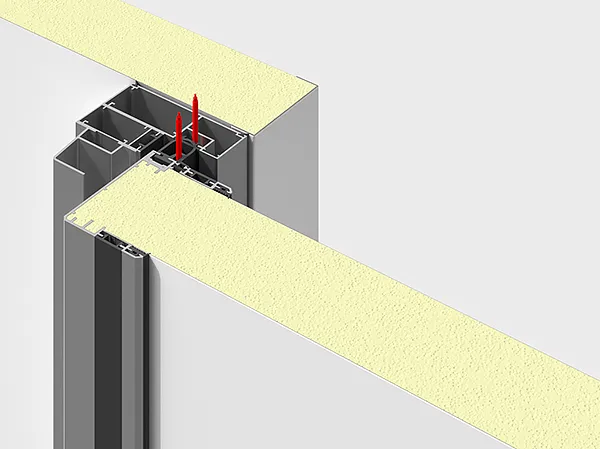

Накладной монтаж снаружи помещения
Среднетемпературное исполнение
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|

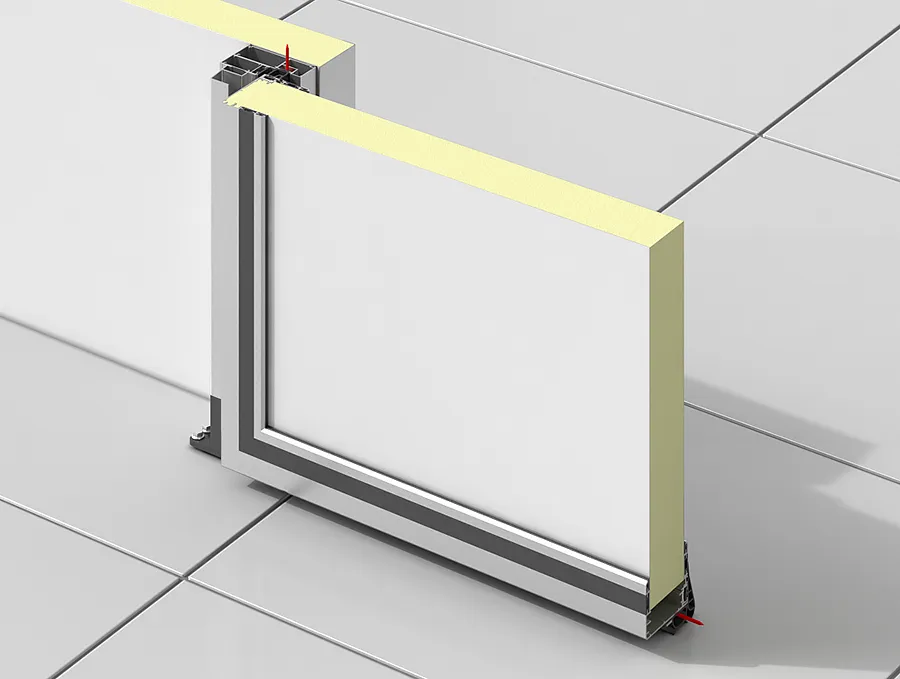

| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, °С | от +6 до −5 |
| Температурный режим перед дверью, °С | от +35 до 0 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 80 мм
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, °С | от −5 до −18 |
| Температурный режим перед дверью, °С | от +35 до −18 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 120 мм
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, °С | от −18 до −27 |
| Температурный режим перед дверью, °С | от +50 до −35 |
| Влажность, % | до 100 |

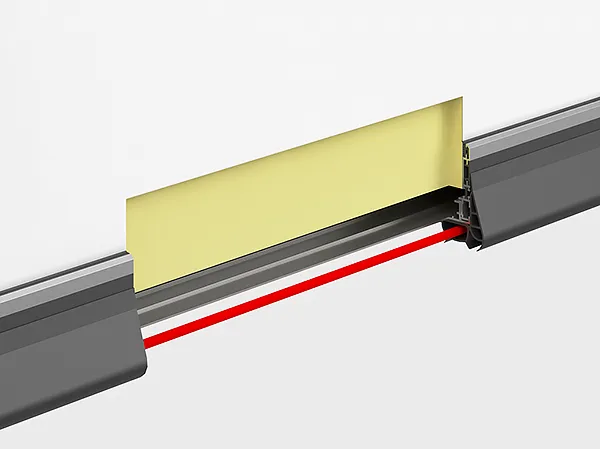

Низкотемпературное исполнение, панель 120 мм с обогревом полотна
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, °С | от −27 до −35 |
| Температурный режим перед дверью, °С | от +50 до −35 |
| Влажность, % | до 100 |
