Мобильные рампы

Мобильная рампа – обеспечивает доступ погрузчика в кузов автомобиля для проведения погрузочно-разгрузочных операций в местах, где нет эстакады или стационарных перегрузочных систем. Ее использование не требует специальной подготовки складского комплекса и персонала, при этом позволяет избежать издержек на строительство стационарной рампы. Снижая данную статью расходов вашего бизнеса, вы при этом не теряете эффективность проведения погрузочно-разгрузочных работ, а, напротив, улучшаете их мобильность и универсальность.

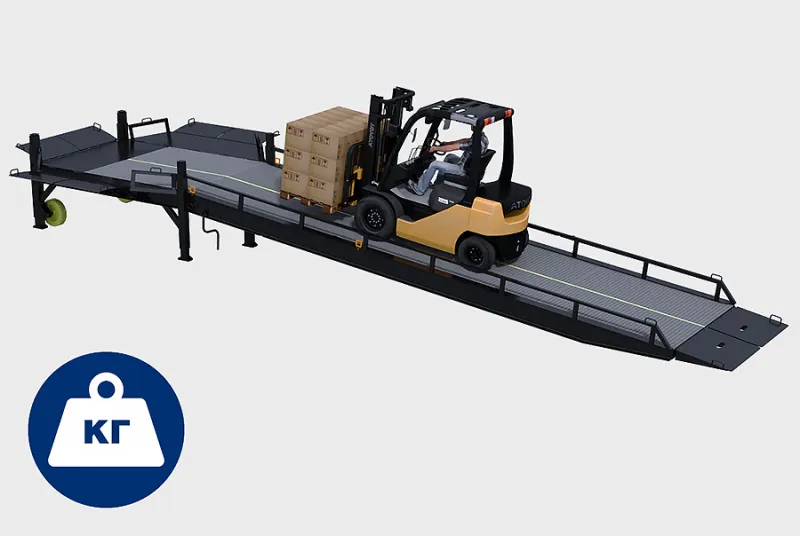

Изображение погрузчика на рампе DoorHan

Все рампы имеют схожий принцип функционирования. Изменение их высоты осуществляется при помощи механического или гидравлического привода, а перемещение в пространстве – непосредственно самим погрузчиком.

Преимущества мобильных рамп

  • Простота конструкции. Благодаря отсутствию сложных элементов, достигается феноменальная прочность и надежность данного вида систем погрузки-разгрузки.
  • Максимальная нагрузка до 10 тонн. Данного показателя хватит для большинства перемещаемых грузов. Для примера: максимальная загрузка трехосного прицепа автопоезда составляет 22 тонны.

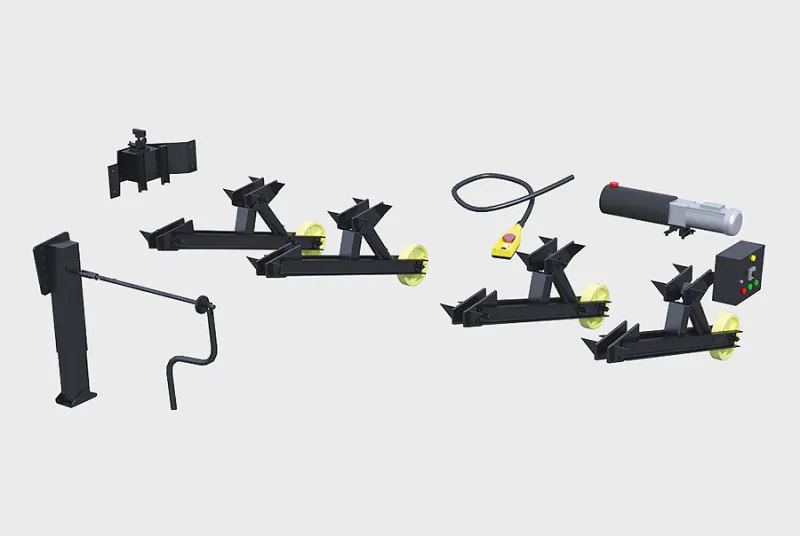

  • Различные типы приводных механизмов, возможность эксплуатации без электричества. Данный параметр позволяет использовать мобильную рампу на любом складе вне зависимости от его электрификации.

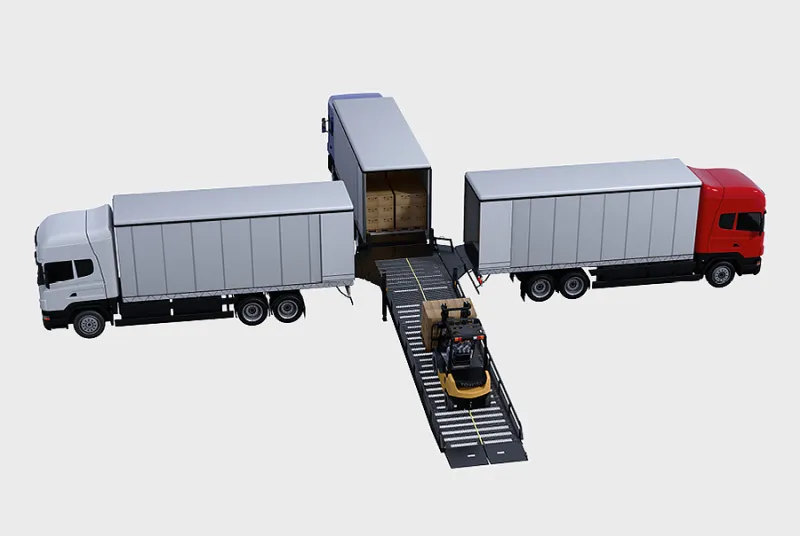

  • Возможность работать с 3-мя грузовиками одновременно. Рампа с возможностью одномоментной загрузки по трем сторонам позволяет использовать сразу 3 поста погрузки-разгрузки, и, следовательно, увеличить фронт разгрузки-погрузки в 3 раза, что сокращает простой грузовых транспортных средств на площадке стоянки и маневрирования.
  • Удобство использования и хранения. Совершайте логистические операции в любом удобном для вас месте. Мобильность и сравнительно малые габариты устройства позволяют оперативно передислоцировать ее в пространстве силами вилочного погрузчика.

Общие характеристики

Технические

ПАРАМЕТР ПОКАЗАТЕЛЬ ПРИМЕЧАНИЕ
Допустимая нагрузка, кг (кН) 7 000 (7) / 10 000 (10)
Максимальная точечная нагрузка, Н/мм² 1,3 На заказ 6,5
Мощность, Вт 1500 Мощность электропривода гидравлического насоса, для рамп мобильных с электрогидравлическим приводом
Класс очистки поверхности перед окраской Sa2
Класс защиты IP IP54
Напряжение питания, В 380 Для мобильных рамп с электрогидравлическим приводом
Напряжение питания, В 24 Напряжение управления
Диапазон рабочих температур, °С -30…+50
Количество подъемных цилиндров, шт 2 Для рампы с гидравлическим приводом

Дизайн

Мобильные рампы DoorHan выпускаются в двух цветовых решениях. Материалами проезжей части служат:

  • Оцинкованная стальная решетка.
  • Стальной просечно-вытяжной лист (ПВЛ).
синийRAL-5005
черныйRAL-9005

Ассортимент продукции DoorHan

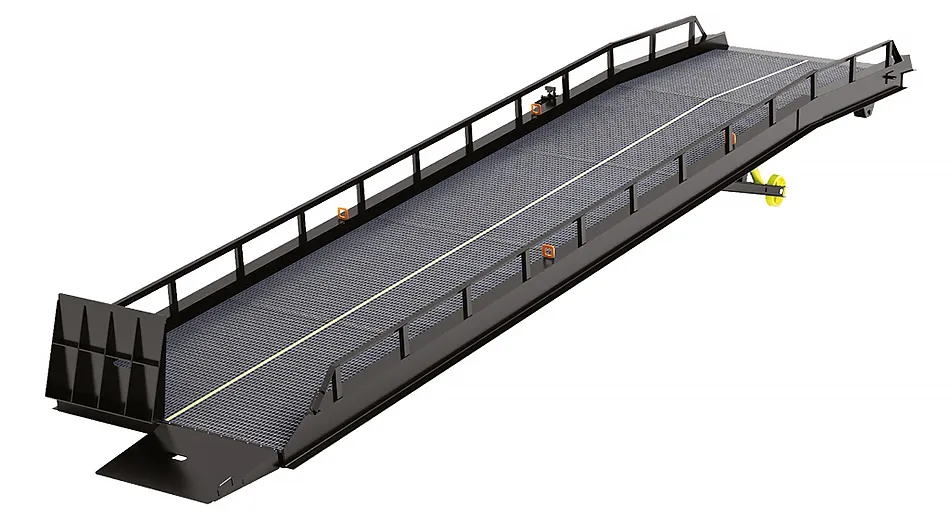

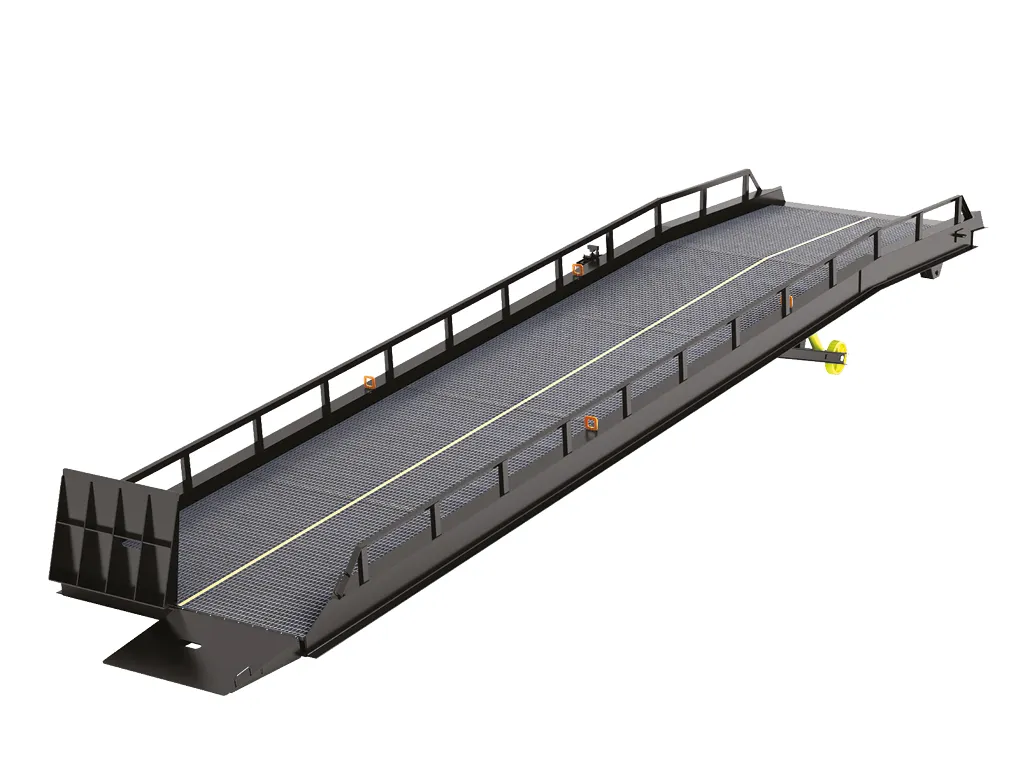

Рампа мобильная с опорой на кузов автомобиля

Устанавливается непосредственно на грузовую платформу автомобиля. Стабилизация конструкции осуществляется при помощи маятника.

Устройство

структура рампы с опорой
  1. Настил проезжей части.
  2. Нижняя поворотная аппарель.
  3. Маятник.
  4. Опора транспортировочная.
  5. Привод механический.

Размеры

ПАРАМЕТР ПОКАЗАТЕЛЬ
Длина, мм 12000
Ширина, мм 2200
Высота (MAX), мм 1500
Высота (MIN), мм 900

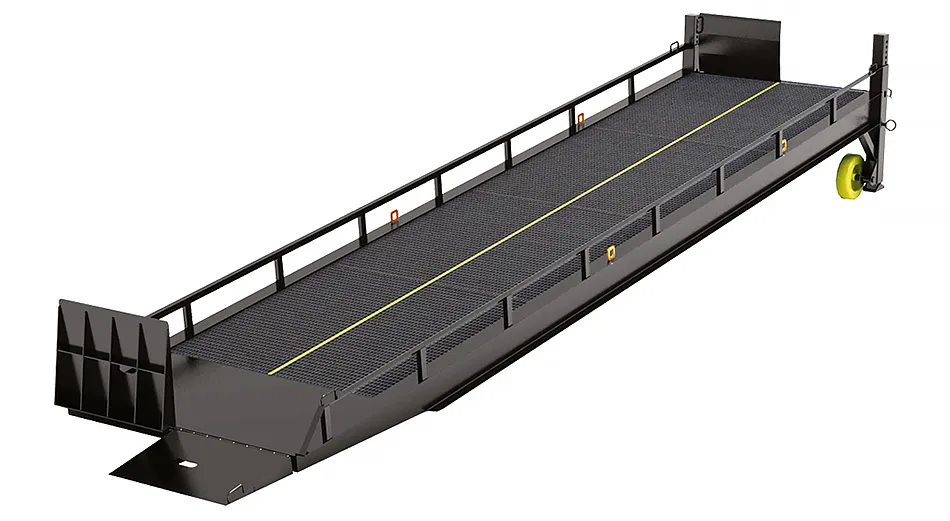

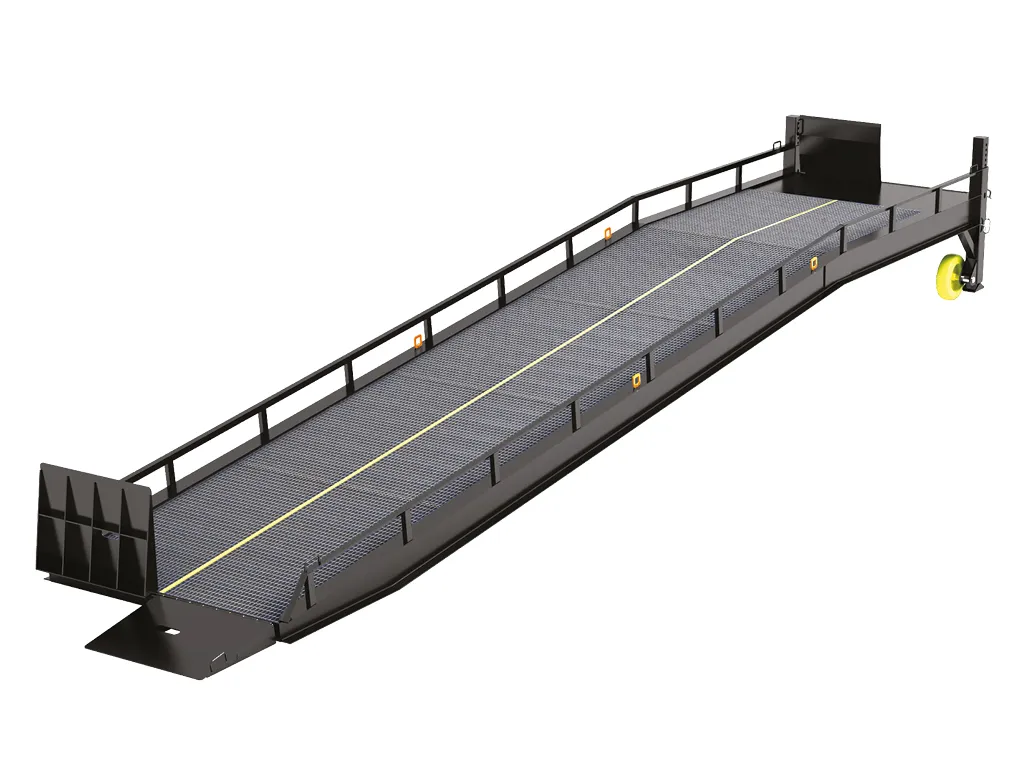

Рампа без опоры на кузов автомобиля

Упор при помощи регулируемых по высоте опорных элементов. Две поворотные аппарели для удобства осуществления операций. Комплектуется полиуретановыми колесами повышенной прочности.

Устройство

изображение рампы без опоры
  1. Настил проезжей части.
  2. Нижняя поворотная аппарель.
  3. Аппарель поворотная верхняя.
  4. Опора, регулируемая по высоте.
  5. Колесо.

Размеры

ПАРАМЕТР ПОКАЗАТЕЛЬ
Длина, мм 12000
Ширина, мм 2200
Высота (MAX), мм 1700
Высота (MIN), мм 1100

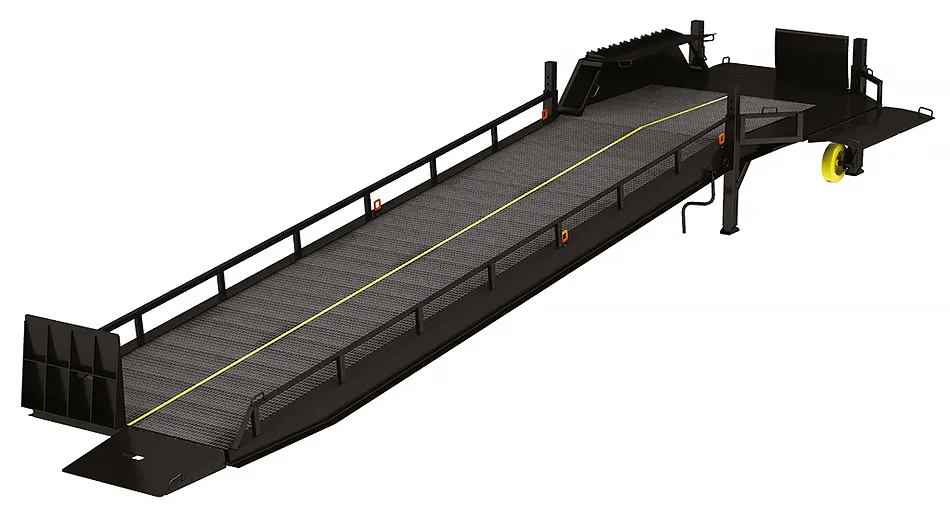

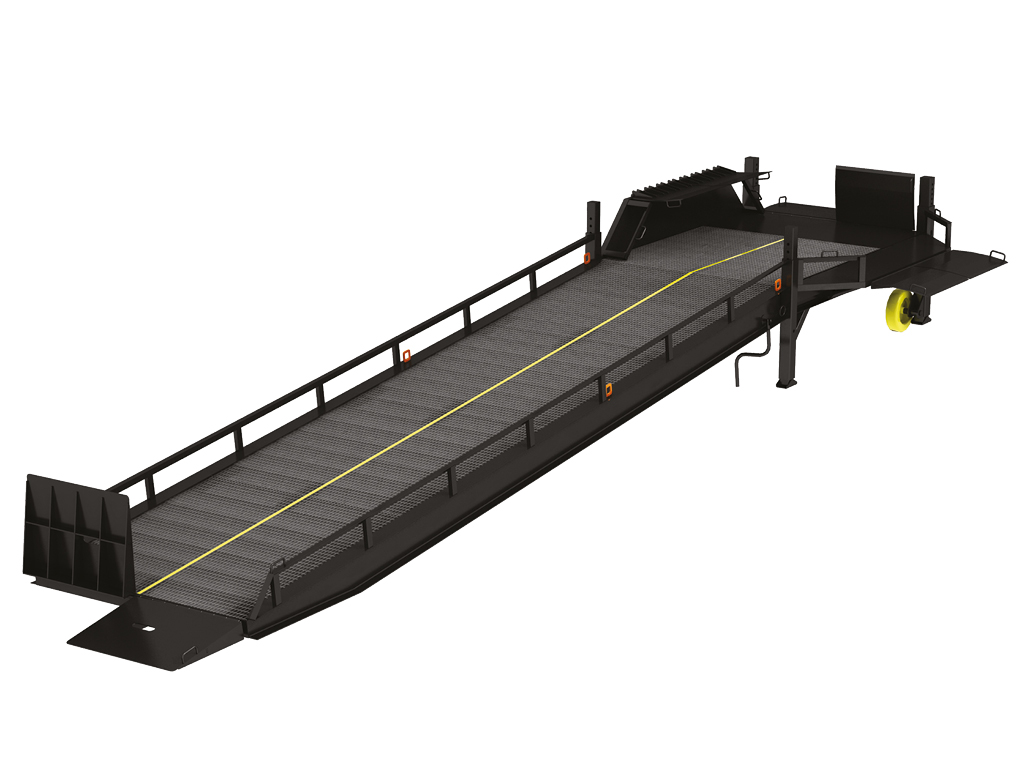

Рампа с трехсторонней загрузкой

Механический привод. Одновременное обслуживание трех транспортных средств. Два стабилизирующих упора.

Устройство

устройство для трехсторонней погрузки
  1. Настил проезжей части.
  2. Нижняя поворотная аппарель.
  3. Аппарель поворотная верхняя.
  4. Опора передняя.
  5. Опора задняя.
  6. Привод механический.

Размеры

ПАРАМЕТР ПОКАЗАТЕЛЬ
Длина, мм 12000
Ширина, мм 2200
Высота (MAX), мм 1700
Высота (MIN), мм 1100

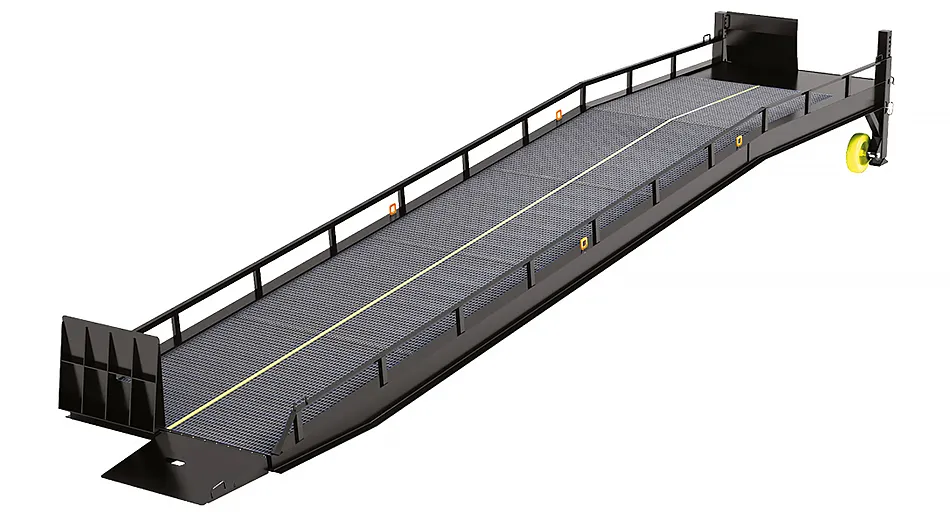

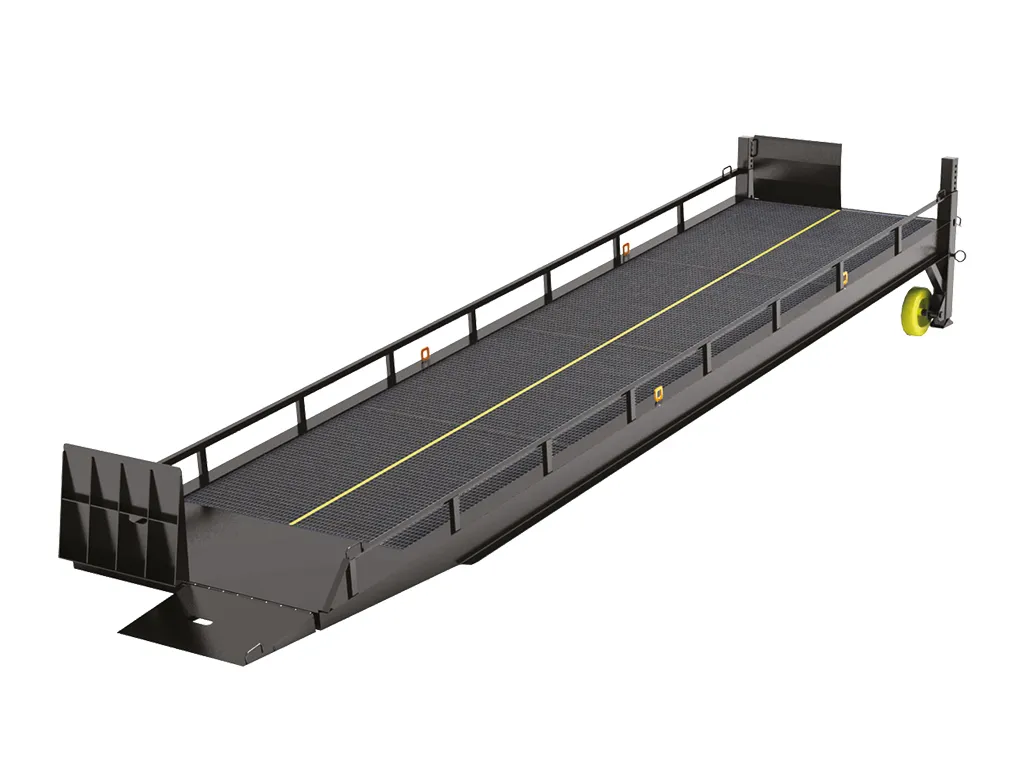

Укороченная мобильная рампа

Укороченная база без потери функционала старших моделей.

Устройство

фото укороченной рампы
  1. Настил проезжей части.
  2. Нижняя поворотная аппарель.
  3. Аппарель поворотная верхняя.
  4. Опора, регулируемая по высоте.
  5. Колесо.

Размеры

ПАРАМЕТР ПОКАЗАТЕЛЬ
Длина, мм 9000
Ширина, мм 2200
Высота (макс.), мм 1600
Высота (мин.), мм 1100

Условия эксплуатации

  1. Не используйте мобильную рампу, если не уверены, что в зоне работы не находятся люди или посторонние предметы.
  2. Аппарель должна лежать в кузове транспортного средства по всей его ширине и заходить в него не менее чем 25 сантиметров.
  3. Запрещается превышать допустимую нагрузку, которая соответствует общему весу погрузчика с грузом и водителем.
  4. Поднимать мобильную рампу с лежащим на ней грузом – нельзя.
  5. Нерабочее (стояночное) положение должно быть активировано сразу после завершения производимых работ.
  6. Запрещается отключать питание с блока управления (для мобильной рампы с электрогидравлическим приводом) при выполнении работ по погрузке/разгрузке.
  7. Максимальная скорость движения погрузчика по рампе ограничена на 5 км/ч. Пожалуйста, не превышайте допустимую скорость.
  8. В случае, если аппарель не опирается на кузов автомобиля (для мобильной рампы с гидравлическим приводом), движение по ней запрещается.
  9. Следите за положением кнопки «WORK» и центральным выключателем питания. При работе они должны быть включены. В противном случае может выйти из строя гидравлический насос (для мобильной рампы с электрогидравлическим приводом).
  10. Перед эксплуатацией снимите транспортировочное крепление маятника. Внимание! Автоматическое отслеживание уровня транспортного средства доступно только для моделей с опорой на кузов автомобиля и гидравлическим приводом. У рампы без опоры на кузов автомобиля данная функция выполняется аппарелями (допустимое отклонение аппарели от уровня горизонта ±100 мм).
