Докшелтеры с жесткой рамой

Докшелтеры с жесткой рамой DSHRD используются на объектах с большим потоком грузовых автомобилей. У конструкции сразу несколько особенностей:

  • Рама изготавливается из сэндвич-панелей, которые окантованы алюминиевым профилем
  • Фронтальная прижимная планка сделана из алюминиевого профиля. Он дополнительно окрашен порошковым методом
  • Фронтальные листы эластичны, с высокой износостойкостью и хорошими показателями сопротивления на разрыв

Мы рекомендуем обязательно устанавливать на площадку перед доком направляющие для колес или металлические отбойники. Кузов автомобиля будет частично заезжать внутрь герметизатора, а боковые вертикальные и верхний листы герметично облегают кузов транспортного средства, обеспечивая герметизацию проема.

Больше информацииМеньше информацииarrow-right-blue

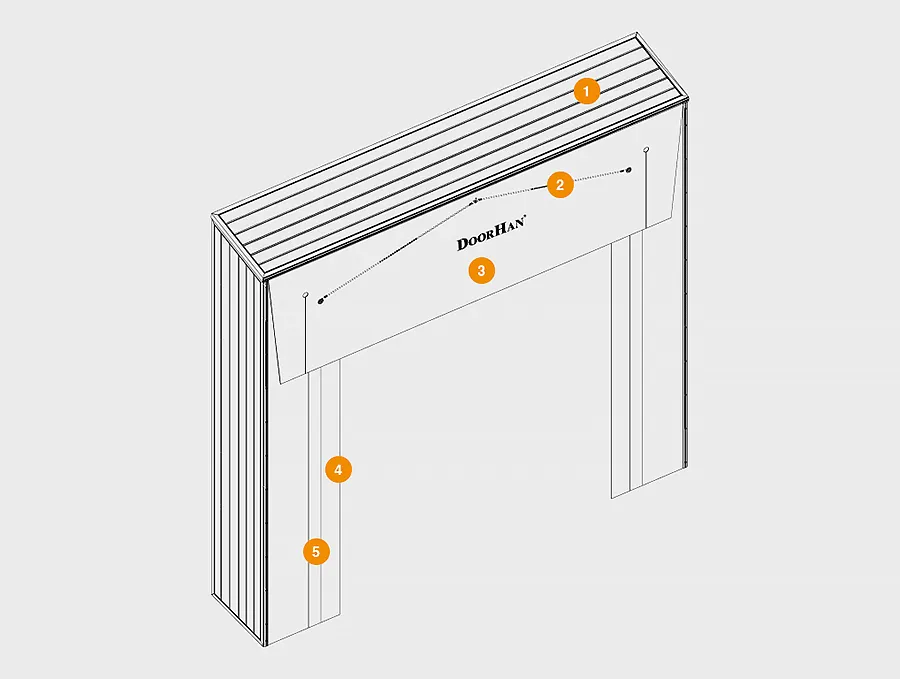

Конструкция герметизатора с жесткой рамой DSHRD

  1. Корпус герметизатора (2 стены + крыша)
  2. Резиновый жгут
  3. Верхний фронтальный лист
  4. Боковой фронтальный лист
  5. Белая световозвращающая полоса

Характеристики герметизатора с жесткой рамой DSHRD

Таблица размеров

Параметр Показатель
Ширина конструкции, м 3 / 3,2 / 3,4
Высота конструкции, м 3 / 3,2 / 3,4 / 4,4
Комплектация герметизатора с жесткой рамой DSHRD
  • Дополнительная

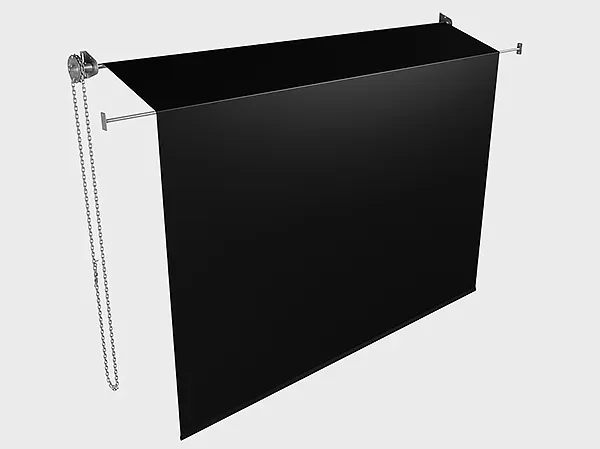

Подвижный верхний лист
Подвижный верхний лист. Это дополнительное оборудование для докшелтера, устанавливаемое для дополнительной герметизации проема. Часто используется в случаях, когда в автомобильном парке различные по высоте кузова транспортные средства.
Малая угловая подушка
Малая угловая подушка.
Большая угловая подушка
Большая угловая подушка.
Отбойный столб
Отбойный столб. Спасают от повреждений при наезде погрузчика на угловые стойки ворот. Отбойные столбики устанавливаются с внутренней стороны перед ними. Диаметр, как и у ограждений, от 100 до 159 миллиметров.
Направляющие для колес
Направляющие для колес. Они требуются, чтобы автомобиль двигался по заранее продуманной линии к воротам, ускоряя парковку и делая ее безопаснее. Их использование сохраняет герметизаторы и стены здания от повреждений из-за невнимательности или неаккуратной парковки. Они практически не касаются колеса, представляя собой трубы из стали. Диаметр — 159 миллиметров. Направляющие монтируются на площадке перед доком одним из двух способов: бетонированием или на анкерных болтах.
Базовый резиновый бампер 250 × 250 × 100 мм
Базовый резиновый бампер 250 × 250 × 100 мм (BR250×250×100). Установочные размеры указаны в разделе «Документация». Конструкция позволяет сделать подъезд грузового транспорта к объекту безопасным, предотвращая механические повреждения стен.
Базовый резиновый бампер 450 × 250 × 100 мм
Базовый резиновый бампер 450 × 250 × 100 мм (BR450×250×100). Установочные размеры указаны в разделе «Документация». Конструкция позволяет сделать подъезд грузового транспорта к объекту безопасным, предотвращая механические повреждения стен.
Резиновый бампер консольного типа 510 × 250 × 330 мм
Резиновый бампер консольного типа 510 × 250 × 330 мм (BRC510×250×330). Модель сделана на базе другого бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция позволяет сделать подъезд грузового транспорта к объекту безопасным, предотвращая механические повреждения стен. Применяется в тех случаях, когда высота кузова транспортного средства бывает выше пандуса.
Резиновый подвижный бампер 610 × 250 × 175 мм
Резиновый подвижный бампер 610 × 250 × 175 мм (BRM610×250×175). Модель сделана на базе другого бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Подвижность элемента делает его более устойчивым к износам. Во время погрузочно-разгрузочных работ он следует за движениями грузовой машины вверх и вниз соответственно.
Резиновый подвижный бампер 600 × 364 × 110 мм
Резиновый подвижный бампер 600 × 364 × 110 мм (BRM600×364×110). Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Подвижность элемента делает его более устойчивым к износам. Во время погрузочно-разгрузочных работ он следует за движениями грузовой машины вверх и вниз соответственно. Модель совместима только с платформами, у которых есть выдвижная панель длиной 100 см.
Бампер со стальной рабочей накладкой 465 × 250 × 165 мм
Бампер со стальной рабочей накладкой 465 × 250 × 165 мм (BRSP(16)465×250×165) толщиной 16 мм. Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция состоит из двух частей:
  1. Амортизирующего наполнителя (резинового бампера)
  2. Стальной пластины, которая защищает его с внешней стороны
Бампер со стальной рабочей накладкой и датчиком парковки 465 × 250 × 165 мм
Бампер со стальной рабочей накладкой 465 × 250 × 165 мм (BRSP(16)465×250×165S) толщиной 16 мм и датчиком парковки. Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция состоит из трех частей:
  1. Амортизирующего наполнителя (резинового бампера)
  2. Стальной пластины, защищающей бампер с внешней стороны
  3. Датчика парковки, который отвечает за безопасную стыковку грузового автомобиля и используется в системе только с парковочным радаром
Бампер с демпферной вставкой 500 × 255 × 205 мм
Бампер с демпферной вставкой 500 × 255 × 205 мм (BS500×255×205). Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Это гибридная конструкция, объединяющая в себе достоинства двух моделей: подвижной и с металлической вставкой. Состоит из нескольких элементов:
  1. Держателя
  2. Демпферной вставки (изготавливается из резиновой крошки)
  3. Прочной внешней крышки из стали (двигается за движением кузова транспортного средства)
Данный бампер используется только с платформами, обладающими выдвижной аппарелью, длина которой 1 000 мм.
Бампер с демпферной вставкой 800 × 255 × 205 мм
Бампер с демпферной вставкой 800 × 255 × 205 мм (BS800×255×205). Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Это гибридная конструкция, объединяющая в себе достоинства двух моделей: подвижной и с металлической вставкой. Состоит из нескольких элементов:
  1. Держателя
  2. Демпферной вставки (изготавливается из резиновой крошки)
  3. Прочной внешней крышки из стали (двигается за движением кузова транспортного средства).
Данный бампер используется только с платформами, обладающими выдвижной аппарелью, длина которой 1 000 мм.
Монтаж герметизатора с жесткой рамой DSHRD
  • Подготовка объекта
  • Способы монтажа

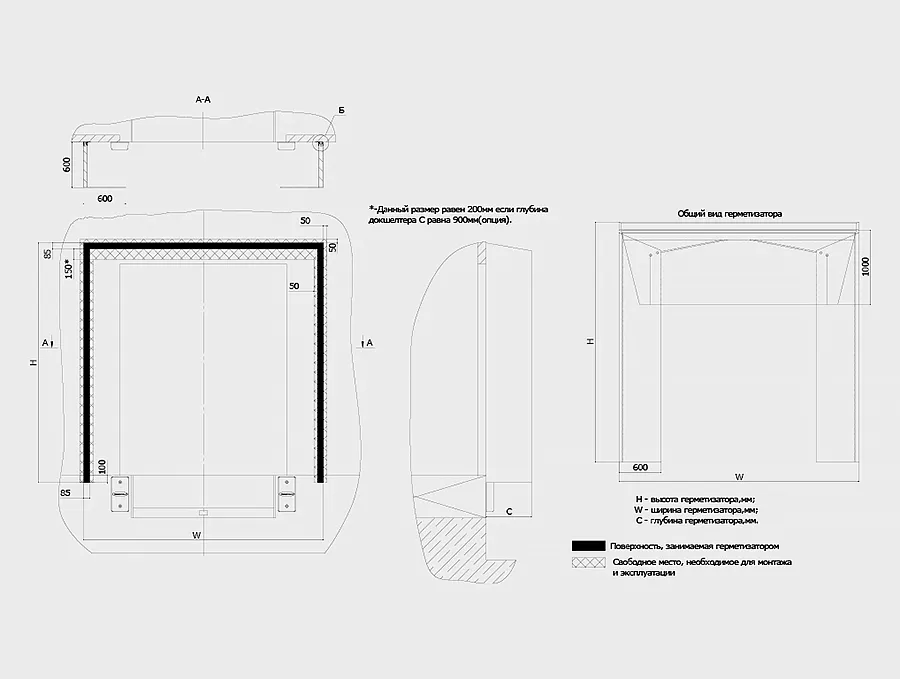

Подготовка строительного объекта представлена на чертеже.

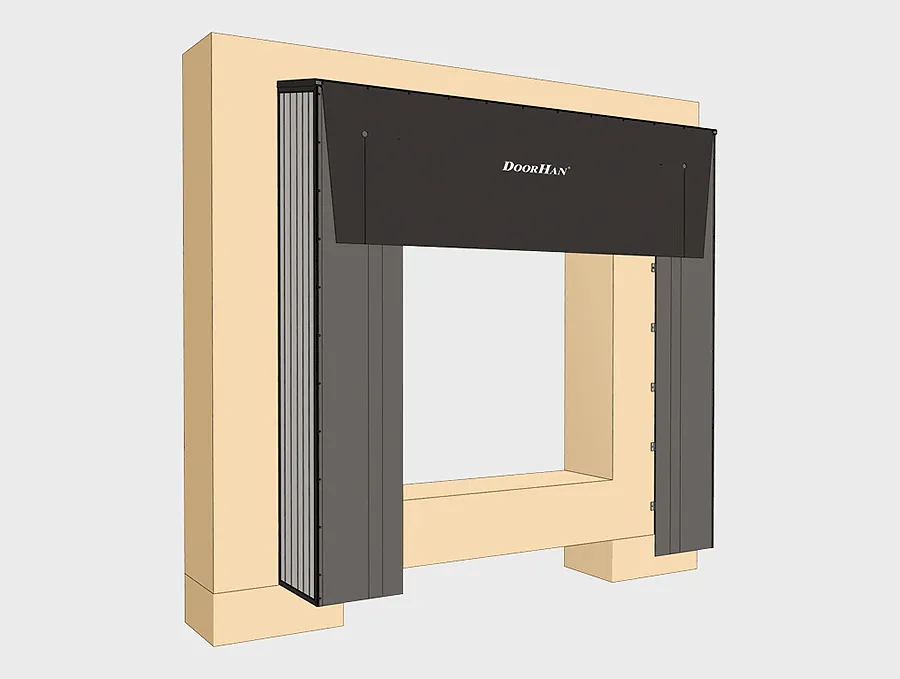

Способ монтажа — накладной.

Инструкции по герметизатору с жесткой рамой DSHRD
Условия эксплуатации герметизатора с жесткой рамой DSHRD
  1. К работе с герметизатором допускаются лица, изучившие устройство и порядок работы с герметизатором.
  2. Перед началом работы необходимо провести осмотр общего состояния герметизатора. При наличии неисправностей эксплуатация запрещается.
  3. Отцентрируйте кузов автомобиля, обеспечив равные зазоры между кузовом и стенками герметизатора с обеих сторон.
  4. Медленно подгоните автомобиль к проему до тех пор, пока он не упрется в резиновые отбойники.
  5. Убедитесь, что автомобиль полностью неподвижен и стоит на ручном тормозе (установлены противооткатные упоры). При этом верхний и боковой листы охватили кузов автомобиля.
  6. В зимнее время необходимо очищать герметизатор от скапливающегося снега и наледи.
Внимание! Во избежание преждевременного выхода герметизатора из строя не превышайте допустимого размера автомобиля для данного типа герметизатора.
Готовые решения
  • Герметизатор с жесткой рамой DSHRD DoorHan
Акция

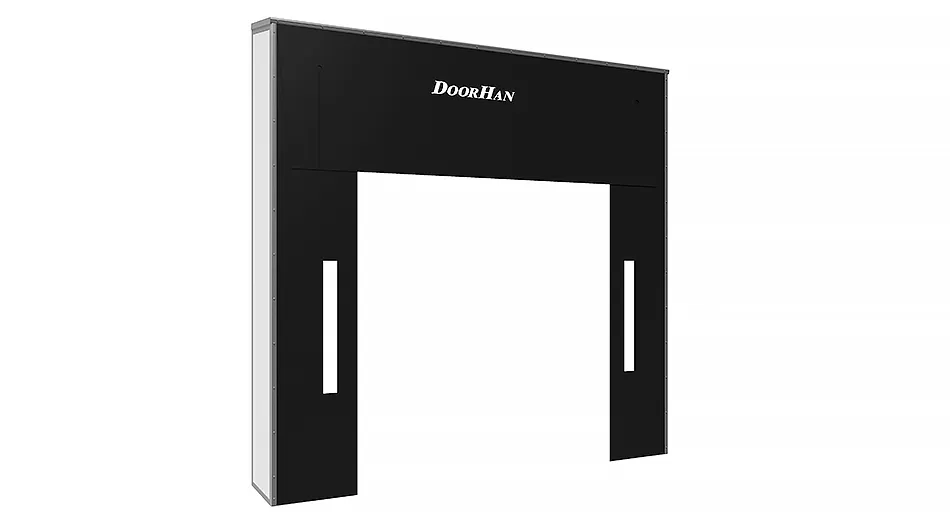

Герметизатор DoorHan с жесткой рамой
Герметизатор DoorHan с жесткой рамой
3000x3000, черный, DSHRD, с жесткой рамой
2 984 руб.
2 685.60 руб.
Заказать
Акция
Герметизатор с жесткой рамой DoorHan DSHRD
Герметизатор с жесткой рамой DoorHan DSHRD
3400х3000, черный, DSHRD, с жесткой рамой
3 007 руб.
2 706.30 руб.
Заказать
Вопрос-ответ
Каков принцип действия герметизаторов проёма?
arrow
При проведении погрузочно-разгрузочных работ кузов автомобиля частично въезжает внутрь герметизатора. Верхний и боковые вертикальные листы облегают кузов, обеспечивая герметизацию проема. В случае неправильной парковки автомобиля, фронтальная рама складывается благодаря рычагам и автоматически возвращается в исходное положение после отъезда автомобиля.
На сколько надежны герметизаторы проёма?
arrow
Материал фронтальных листов достаточно эластичный, обладает высокой износостойкостью и сопротивлением на разрыв.
Где можно купить герметизаторы проёма?
arrow
Вы можете осуществить заказ из любой точки Беларуси. Наш специалист приедет и детально проконсультирует по всем воросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Можно ли использовать геметизаторы проёма в отрицательных температурах?
arrow
Да, можно. Перегрузочное оборудование DoorHan работает при отрицательных температурах: вплоть до -20 °C.
