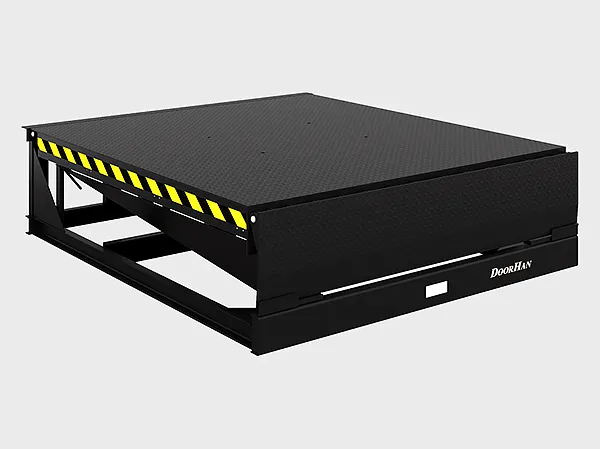

Name: С поворотной аппарелью DLHH DoorHan
Brand: Tehnograd
SKU: 247
Availability: InStock
Rating: 4.4 (89 reviews)

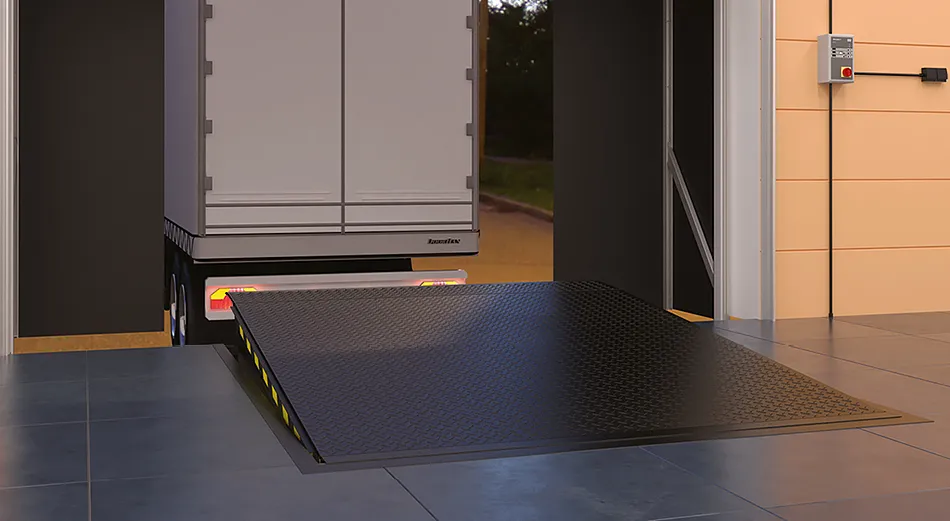

Электрогидравлические уравнительные платформы с поворотной аппарелью DLHH активно используются для решения погрузочно-разгрузочных вопросов в транспортных и логистических компаниях. Когда между высотой кузова автомобиля и уровнем площадки есть большой перепад высоты, только доклевеллеры c поворотной аппарелью решают этот вопрос оперативно и эффективно, увеличивая скорость погрузки-разгрузки.

Когда оборудование запускается, платформа поднимается. Аппарель открывается во время поворота. Платформа продолжает опускаться до момента, пока не достигнет пола кузова автомобиля.

Когда погрузочно-разгрузочные работы завершены, происходит обратное движение: платформа поднимается. А аппарель опускается. Конструкция возвращается в исходное положение.

Больше информацииМеньше информации

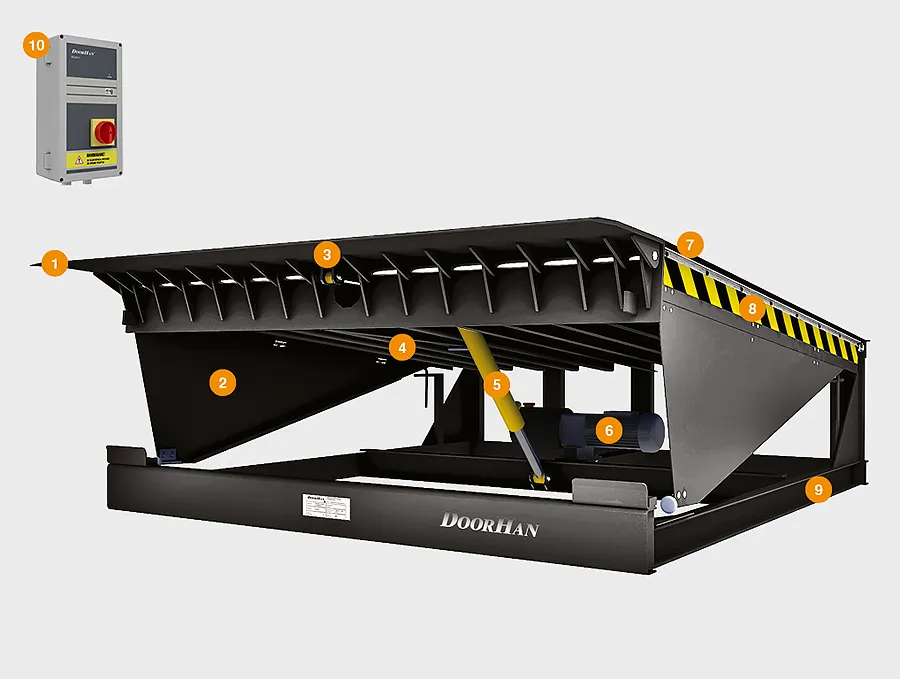

Конструкция доклевеллера с поворотной аппарелью DLHH

Аппарель
Боковые шторки безопасности
Цилиндр аппарели
Ремонтная подпорка
Подъемный цилиндр
Гидравлический насос
Крышка платформы
Желто-черная сигнальная полоса
Ферма
Блок управления

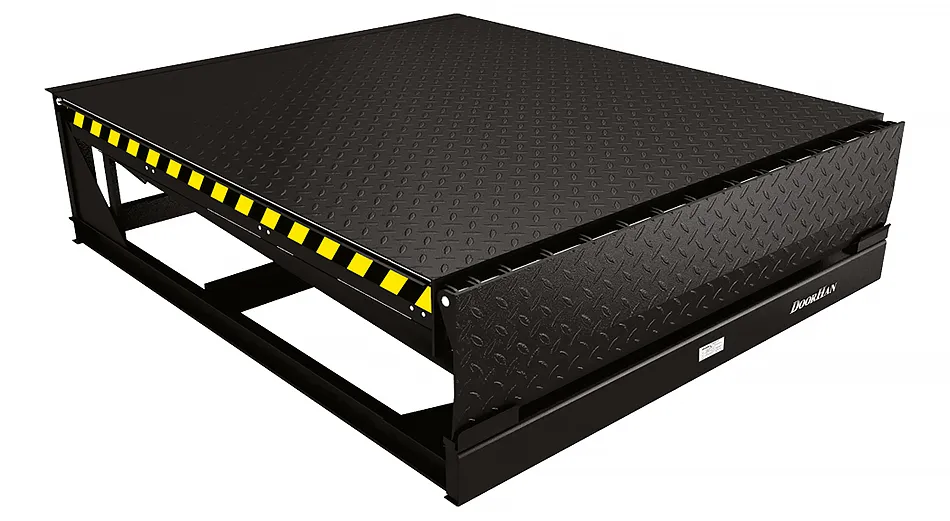

Внешний вид уравнительной платформы с поворотной аппарелью DLHH

RAL 5005 синий

RAL 9005 черный

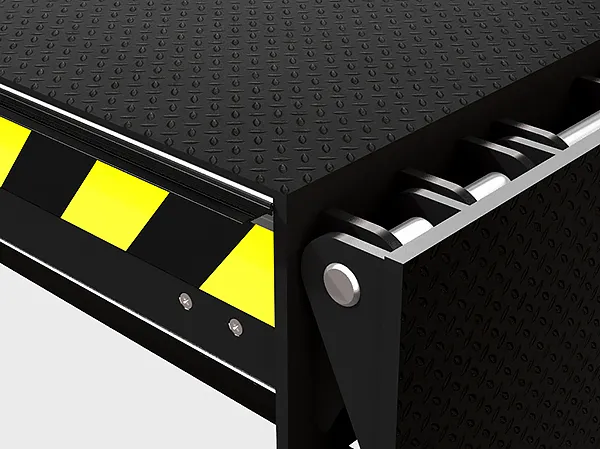

Чечевичное рифление

Характеристики уравнительной платформы с поворотной аппарелью DLHH

Параметр	Значение	Примечание
Длина, мм	2 500 / 3 000 / 3 500 / 4 000 / 4500
Вес изделия, кг	820 / 960 / 1 100 / 1 250 / 1 400
Допустимая нагрузка, кг (кН)	6 000 (60) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм²	1,3	верхний лист 6 мм
Максимальная точечная нагрузка, Н/мм²	6,5	верхний лист 8 мм
Мощность, Вт	750	электропривод гидравлического насоса
Напряжение питания, В	380, 3 фазы
Напряжение питания, В	24	напряжение управления
Класс защиты IP	IP54
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60
Диапазон рабочих температур, °С	от −20 до +50
Количество подъемных цилиндров, шт.	1	2 (как дополнительная опция)
Рабочая жидкость	Mobil DTE10 EXCEL	или аналогичная

Параметр	Показатель
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм	2 500 / 3 000 / 3 500 / 4 000 / 4 500
Длина платформы с допустимой нагрузкой 10 000 кг (100 кН)*, мм	2 500 / 3 000
Ширина уравнительной платформы, мм	1 800 / 2 000 / 2 200
Рабочий диапазон в зависимости от длины платформы, мм	\| Длина платформы \| Вверх \| Вниз \| 7°
	\| 2 500 \| 655 \| 310 \| 260
	\| 3 000 \| 710 \| 305 \| 320
	\| 3 500 \| 775 \| 300 \| 380
	\| 4 000 \| 835 \| 295 \| 440
	\| 4 500 \| 895 \| 290 \| 500

Комплектация доклевеллера с поворотной аппарелью DLHH

Уравнительная платформа.

Соединение для блока управления.

Боковой уплотнитель.

Базовый блок управления DCUH-1. Питается от 3-фазной электрической сети с напряжением 380 Вольт. Управление платформой с поворотной аппарелью происходит при удержании соответствующей кнопки, как и возврат оборудования в исходное положение. При закрытых воротах платформа блокируется.

Блок управления DCUH-2 с расширенными функциями. Требования к электросети аналогичные — 3 фазы, напряжение 380 Вольт. Управление платформой происходит при помощи нажатия и удержания кнопки, а обратно конструкция возвращается автоматически. При закрытых воротах платформа блокируется. Возможно подключение внешнего или внутреннего светофора. Добавляется освещение, цифровой дисплей и индикатор, сообщающий о необходимости проведения технического обслуживания.

Комплексное устройство для управления элементами перегрузочного дока DCUH-3. Питается от 3-фазной электросети с напряжением 380 Вольт. Управление осуществляется при помощи удержания кнопки, а в исходное положение оборудование возвращается автоматически после нажатия соответствующей кнопки. При закрытых воротах платформа блокируется. Возможно подключение внешнего или внутреннего светофора. Добавляется освещение, цифровой дисплей и индикатор, сообщающий о необходимости проведения технического обслуживания. Есть возможность управления приводом ворот, а также надувным герметизатором.

Фотоэлектрический сенсор. Используется для одновременной блокировки и платформы, и секционных ворот. Чтобы не повредить секционные ворота, когда они закрыты, датчик не разрешает управлять доклевеллером.

Направляющие для колес. Они требуются, чтобы автомобиль двигался по заранее продуманной линии к воротам, ускоряя парковку и делая ее безопаснее. Их использование сохраняет герметизаторы и стены здания от повреждений из-за невнимательности или неаккуратной парковки. Они практически не касаются колеса, представляя собой трубы из стали. Диаметр — 159 миллиметров. Направляющие монтируются на площадке перед доком одним из двух способов: бетонированием или на анкерных болтах.

Ограждения. Устанавливаются с внутренней стороны, чтобы погрузчик случайно не повредил стены. Они способствуют приданию технике правильного направления движения внутри склада и при подъезде к доку. Это круглые трубы с диаметром от 100 до 159 миллиметров. Возможно изготовление по эскизу заказчика.

Отбойный столб. Спасают от повреждений при наезде погрузчика на угловые стойки ворот. Отбойные столбики устанавливаются с внутренней стороны перед ними. Диаметр, как и у ограждений, от 100 до 159 миллиметров.

Светофор Traffic-light-LED. Обеспечивает безопасное движение транспорта и погрузчика в момент подъезда, отъезда или погрузочно-разгрузочных работ. Подключается к двум блокам управления: DCUH-2 / DCUT-2, DCUH-3 / DCUT-3.

Базовый резиновый бампер 250 × 250 × 100 мм (BR250×250×100). Установочные размеры указаны в разделе «Документация». Конструкция позволяет сделать подъезд грузового транспорта к объекту безопасным, предотвращая механические повреждения стен.

Базовый резиновый бампер 450 × 250 × 100 мм (BR450×250×100). Установочные размеры указаны в разделе «Документация». Конструкция позволяет сделать подъезд грузового транспорта к объекту безопасным, предотвращая механические повреждения стен.

Резиновый бампер консольного типа 510 × 250 × 330 мм (BRC510×250×330). Модель сделана на базе другого бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция позволяет сделать подъезд грузового транспорта к объекту безопасным, предотвращая механические повреждения стен. Применяется в тех случаях, когда высота кузова транспортного средства бывает выше пандуса.

Резиновый подвижный бампер 600 × 364 × 110 мм (BRM600×364×110). Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Подвижность элемента делает его более устойчивым к износам. Во время погрузочно-разгрузочных работ он следует за движениями грузовой машины вверх и вниз соответственно. Модель совместима только с платформами, у которых есть выдвижная панель длиной 100 см.

Бампер со стальной рабочей накладкой 465 × 250 × 165 мм (BRSP(16)465×250×165) толщиной 16 мм. Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция состоит из двух частей:

Амортизирующего наполнителя (резинового бампера)
Стальной пластины, которая защищает его с внешней стороны

Бампер со стальной рабочей накладкой и датчиком парковки 465 × 250 × 165 мм

Бампер со стальной рабочей накладкой 465 × 250 × 165 мм (BRSP(16)465×250×165S) толщиной 16 мм и датчиком парковки. Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция состоит из трех частей:

Амортизирующего наполнителя (резинового бампера)
Стальной пластины, защищающей бампер с внешней стороны
Датчика парковки, который отвечает за безопасную стыковку грузового автомобиля и используется в системе только с парковочным радаром

Светодиодный светильник с кронштейном для освещения дока.

«Зимний пакет» с гидростанцией с подогревом. Создает условия, при которых уравнительную платформу с поворотной аппарелью DLHH можно использовать при температуре до −30 градусов по Цельсию.

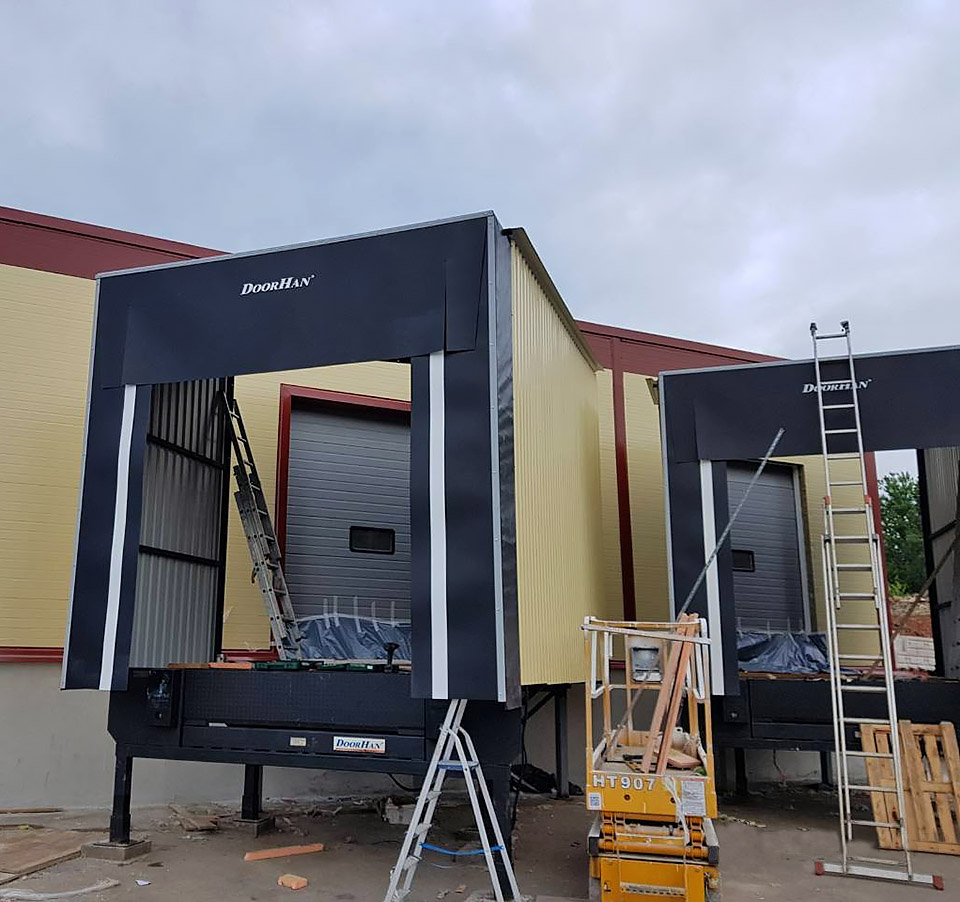

Монтаж доклевеллера с поворотной аппарелью DLHH

Для установки доклевеллеров с поворотной аппарелью DLHH требуется сделать приямки. Схема подготовки есть в разделе «Документация».

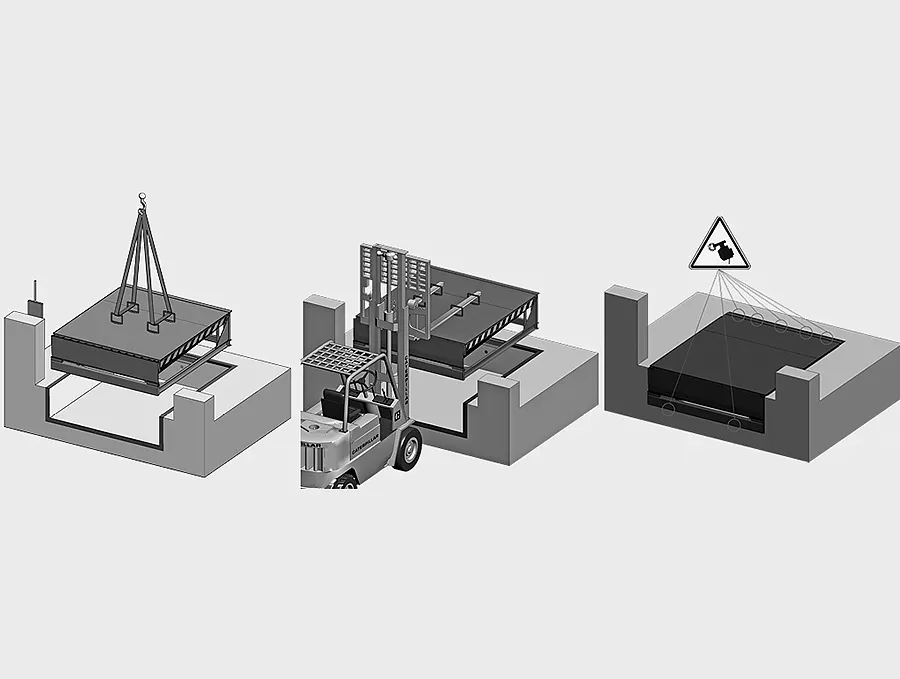

Встроенный монтаж

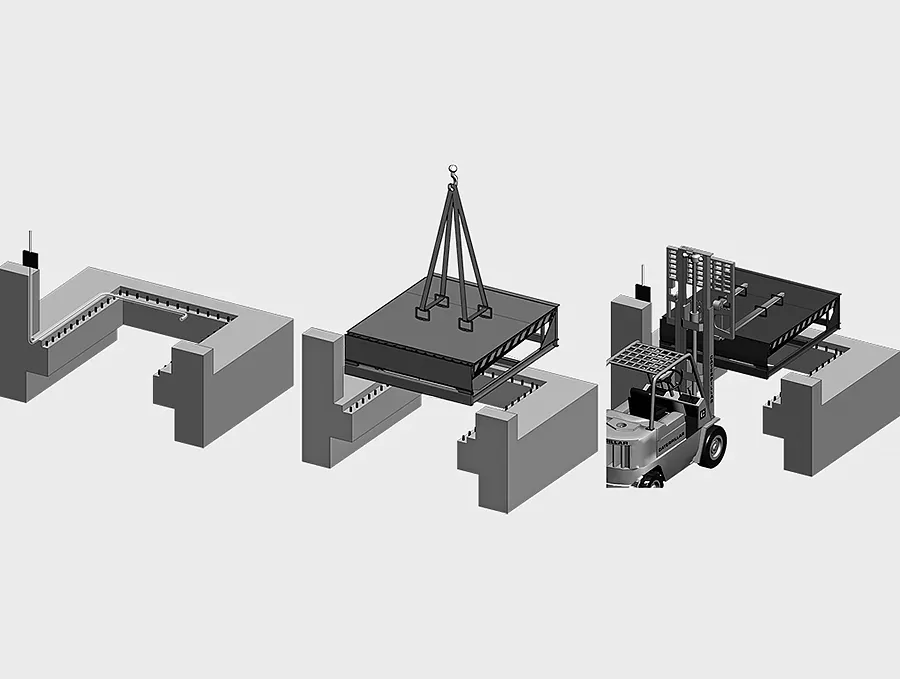

Подвесной монтаж

Стандартная аппарель 400 мм. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины.

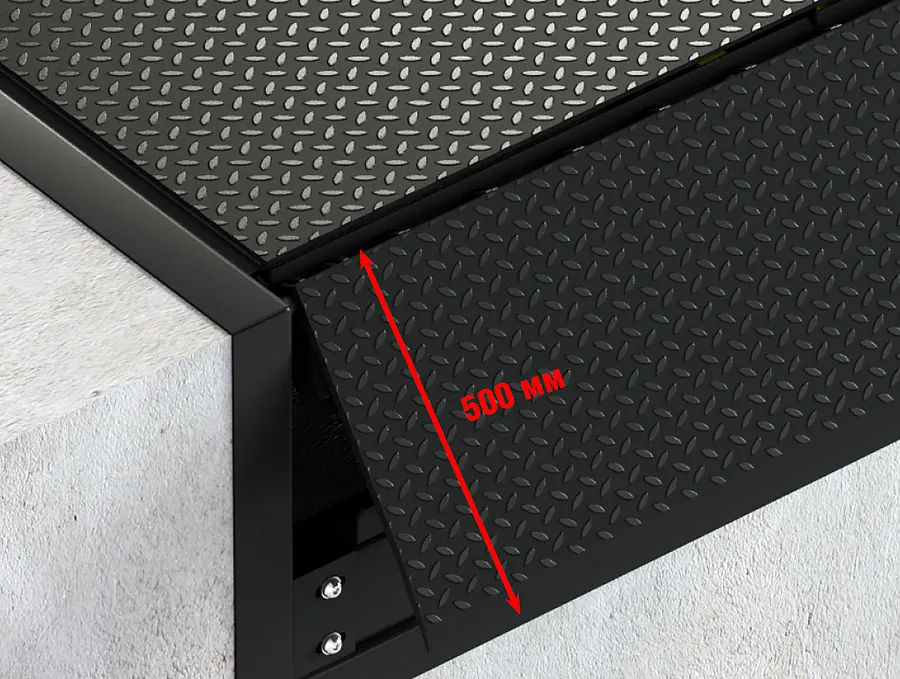

Аппарель 500 мм. Фаска 35 мм. Удлиненная, целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины в случаях, когда длины стандартной аппарели не достаточно.

Клинообразная аппарель. Фаска 35 мм. Целиковая, без сегментов. Используется в случаях, когда автомобиль припаркован не точно по центру дока, позволяя избежать повреждений автомобиля, а также для работы с автомобилями разной ширины.

Сегментированная аппарель. Фаска 35 мм. Исполняется с 3 сегментами. Складывание одного или двух боковых сегментов позволяет использовать платформу с автомобилями, имеющими ширину меньше стандартной. Доступна только для платформ грузоподъемностью 6 000 кг.

Аппарель без подгиба. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины. В случае использования погрузчиков с низким и очень низким клиренсом.

Инструкции по доклевеллеру с поворотной аппарелью DLHH

Условия эксплуатации доклевеллера с поворотной аппарелью DLHH

Для обеспечения надежной и бесперебойной работы уравнительной платформы рекомендуется регулярно проводить ее технический осмотр и обслуживание.
Во время управления уравнительной платформой следите, чтобы в зоне работы не находились люди и грузы.
Во время работы уравнительной платформы, ворота должны быть полностью открыты.
Убедитесь, что автомобиль припарковался в правильном положении. При наличии риска движения автомобиля, зафиксируйте колеса при помощи стопоров колес.
Перед погрузкой/разгрузкой убедитесь, что аппарель по всей ширине лежит в кузове автомобиля. Минимальное расстояние захода аппарели в кузов автомобиля — 100 мм.
Блок управления должен располагаться таким образом, чтобы оператор всегда мог контролировать процесс погрузки / разгрузки.
Для стандартных погрузчиков c надувными колесами допускается использование уравнительных платформ с точечной нагрузкой 1,3 Н/мм².
Для погрузочной техники, имеющей высокую точечную нагрузку, такие как электрические штабелеры / перевозчики поддонов / ричтраки / сборщики заказов на полиуретановых колесах обязательно использование платформ с точечной нагрузкой 6,5 Н/мм².
