Электромеханический привод AD-Swing является идеальным решением для автоматизации распашных дверей с массой створки до 200 кг и шириной до 2 м. Работает в 3 режимах: автоматическом, полуавтоматическом и аварийном. Скорость открывания дверей регулируется. Простой и удобный монтаж с возможностью подключения дополнительных устройств управления и безопасности.

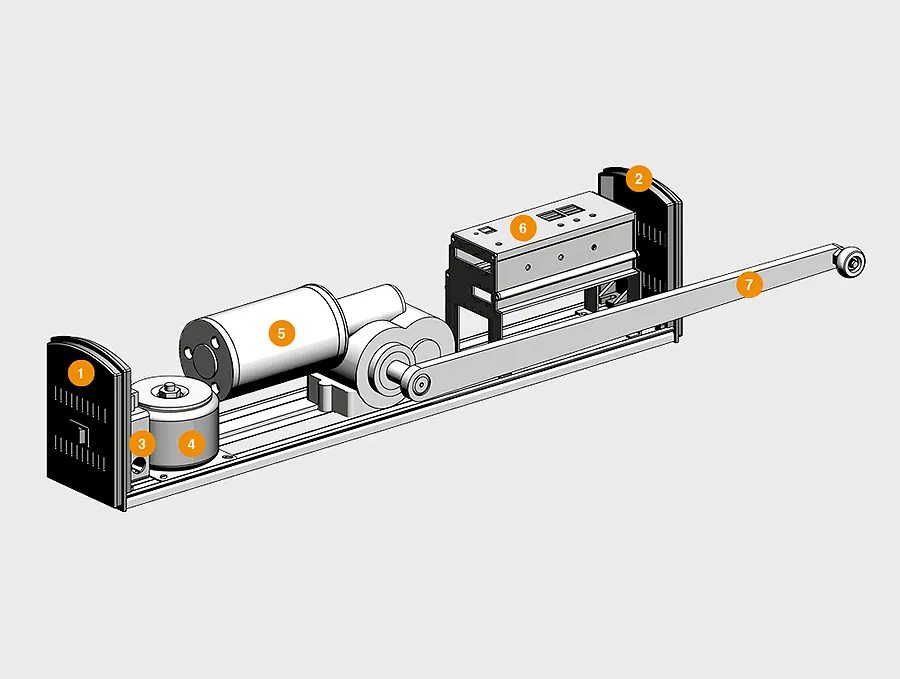

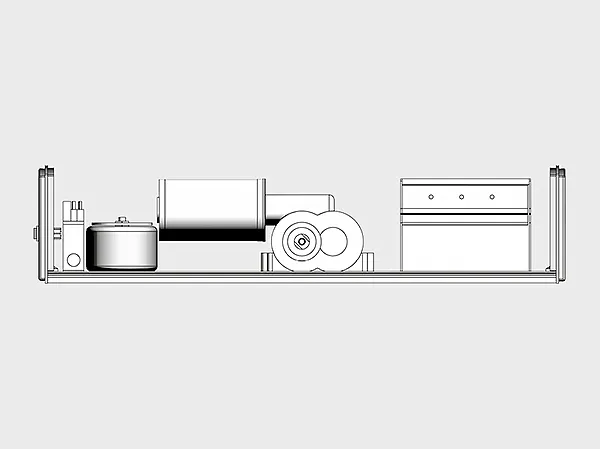

Конструкция электромеханических приводов AD-Swing для автоматических распашных дверей
- Крышка левой части
- Крышка правой части
- Ввод питающего кабеля 220 В
- Трансформатор
- Двигатель 24 В
- Контроллер
- Тяга

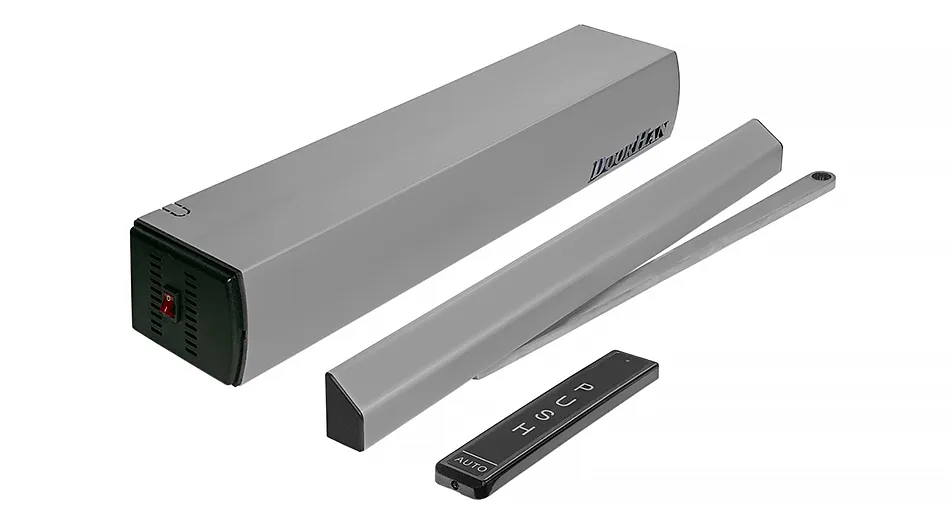

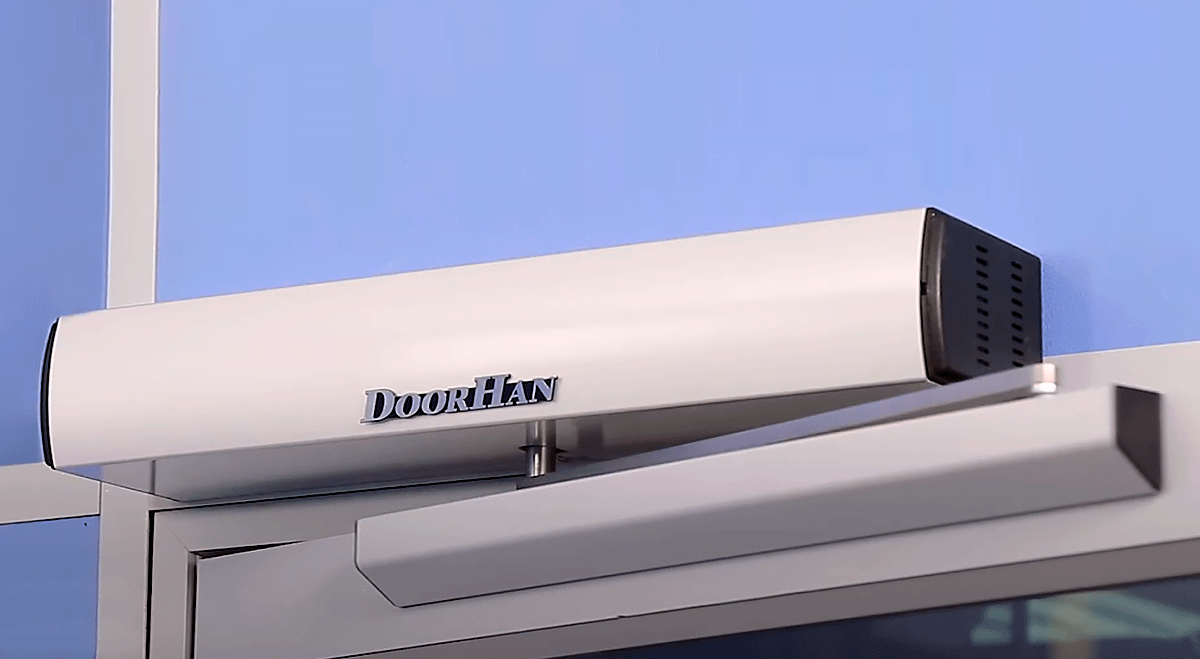

Внешний вид электромеханических приводов AD-Swing для автоматических распашных дверей
- Исполнение привода

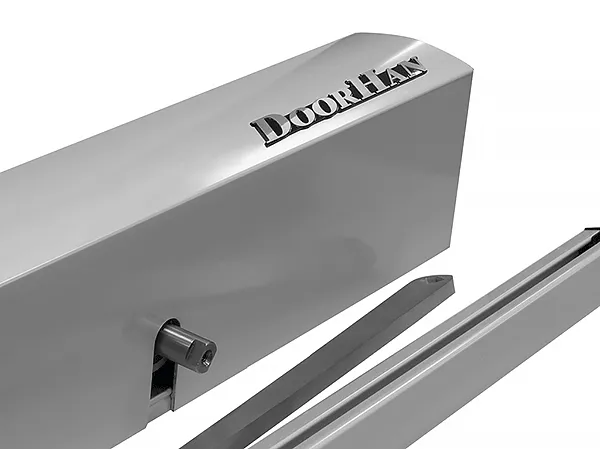

Алюминиевый логотип на передней крышке привода
Бесшумный рычаг со скользящей шиной

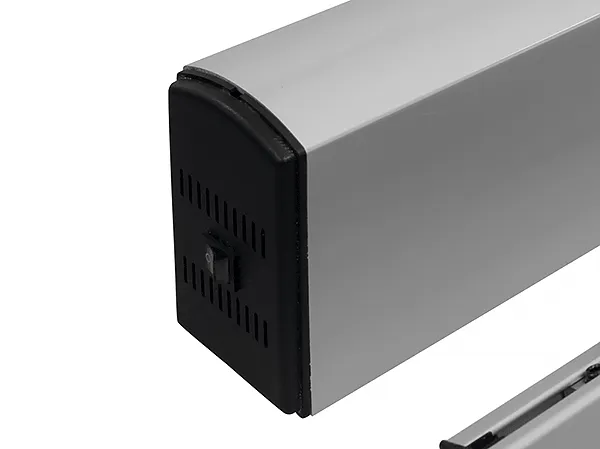

Кнопка включения питания удобно расположена на корпусе привода
Характеристики электромеханических приводов AD-Swing для автоматических распашных дверей
- Технические
- Упаковка
| Параметр | Значение |
|---|---|
| Максимальный вес створки, кг | 200 |
| Ширина створки, мм | 2 000 |
| Напряжение питания, В | от 200 до 250 |
| Двигатель, В | 24 |
| Класс защиты IP | 12 |
| Диапазон рабочих температур, °С | от −20 до +55 |
| Упаковка в картон | Характеристики упаковка |
|---|---|
| пленка, пенопласт, картонная коробка |
Комплектация электромеханических приводов AD-Swing для автоматических распашных дверей
- Базовая
- Дополнительная

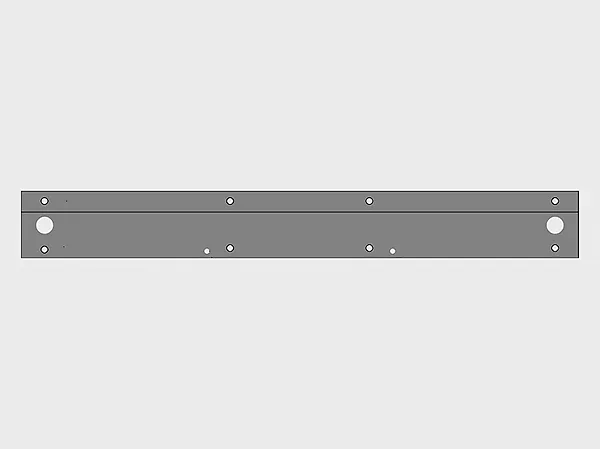

Пластинa крепления приводa.

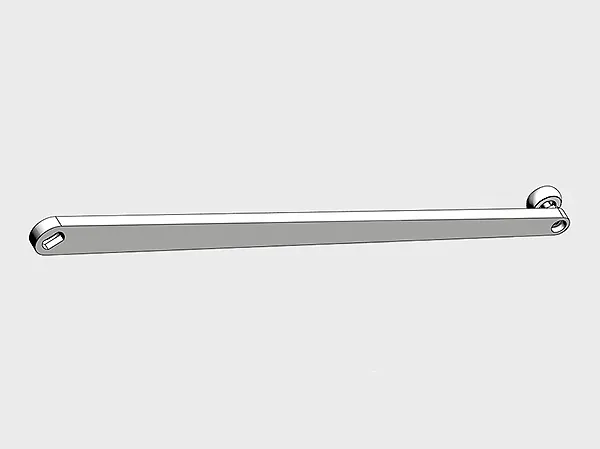

Тягa для открывания двери внутрь.

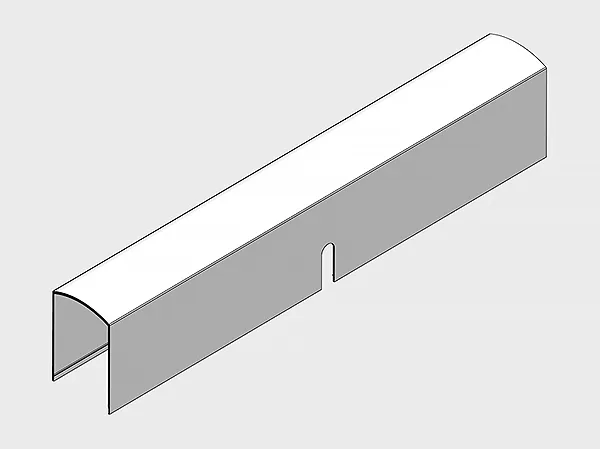

Крышка механизмa.

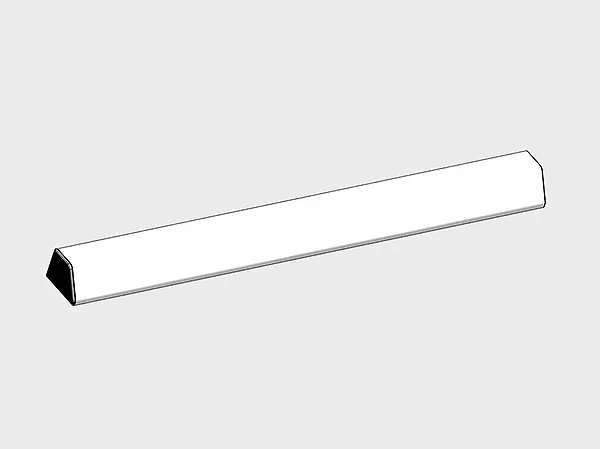

Направляющaя тяги для открывания двери внутрь.
Мехaнизм.

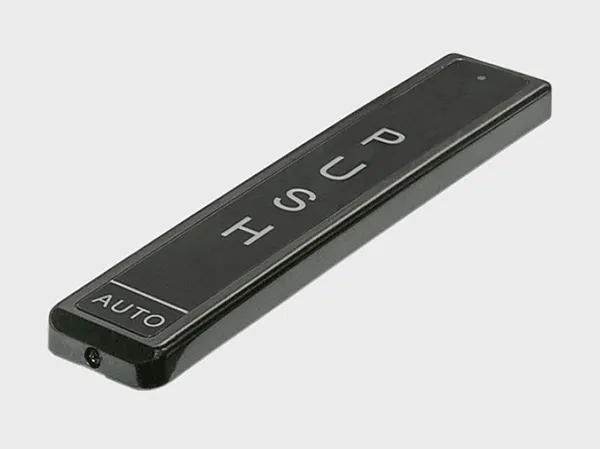

Беспроводная кнопка управления AD-30.

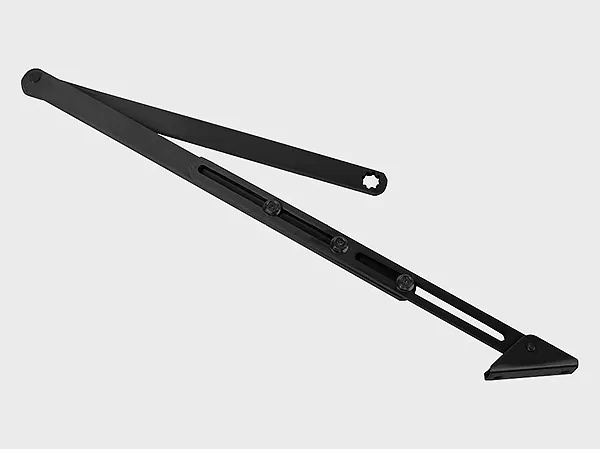

Рычаг привода AD-Swing для открывания двери наружу.

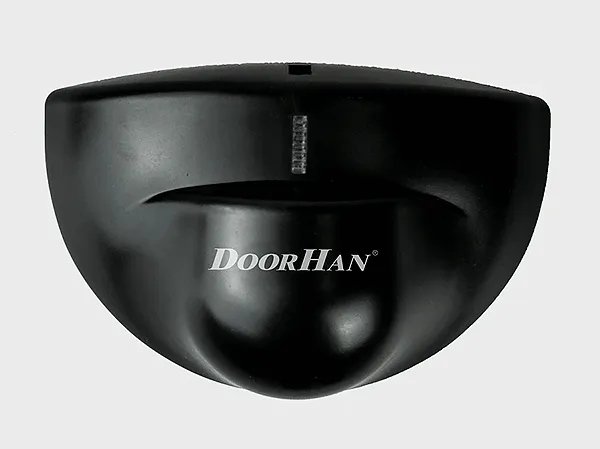

Датчик-радар автоматических дверeй.

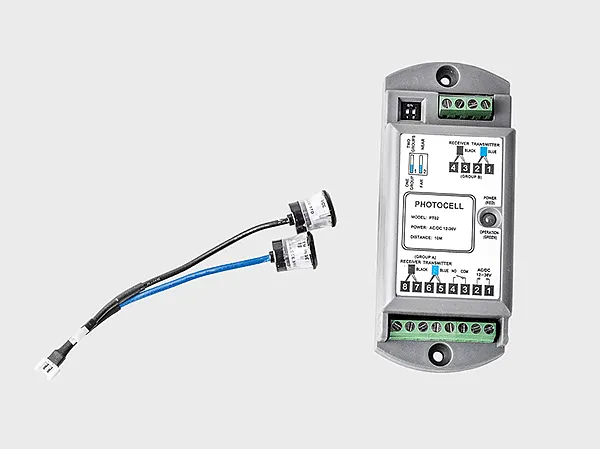

Фотоэлементы для автоматических дверей (комплект).
Модуль Wi-Fi. Позволяет управлять электрическими приводами по беспроводной сети Wi-Fi.
Модуль GSM. Используется для управления электрическим приводом или шлагбаумом с помощью смартфона или планшета.
Внешний радиоприемник DHRE-1. Используется для управления автоматическими системами от сторонних производителей с оригинального пульта ДУ.
Пульт Transmitter-2PRO-Black. Позволяет управлять с одного пульта ДУ двумя автоматами дистанционно.
Пульт Transmitter-4PRO-Black. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Пульт Transmitter-4 для дистанционного управлeния 4 автоматическими устройствами.
Пульт Transmitter-Premium. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно. Необычный стильный дизайн в металлическом корпусе.
Беспроводная кнопка управления Command-433. Позволяет управлять с одного двумя автоматами дистанционно.
Кодовая клавиатура KEYPAD. Оснащается внешним или внутренним приемником для дистанционного управления электрическим приводом.
Ключ-кнопка KEYSWITCH-N. После поворота ключа передает управляющую команду на блок управления.
Антивандальная кодовая клавиатура KEYCODE. Позволяет управлять автоматами. Возможно использование в роли внешней клавишной панели или как устройство для считывания прокси-карт.
Клавишный выключатель с возвратным механизмом SWITCH. Передает управляющую команду на блок управления приводом.

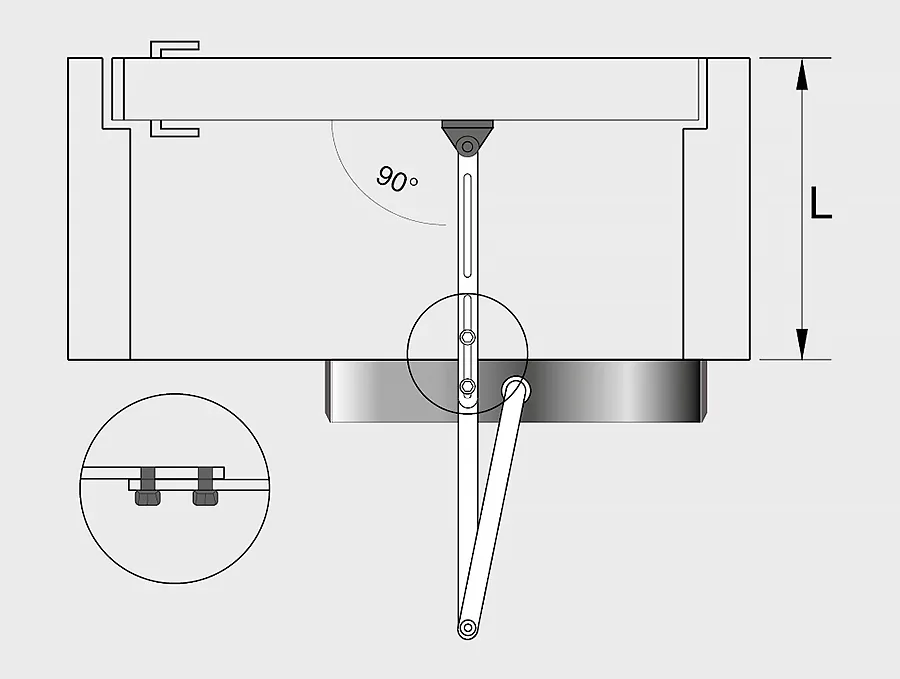

Монтаж электромеханических приводов AD-Swing для автоматических распашных дверей
- Способы монтажа

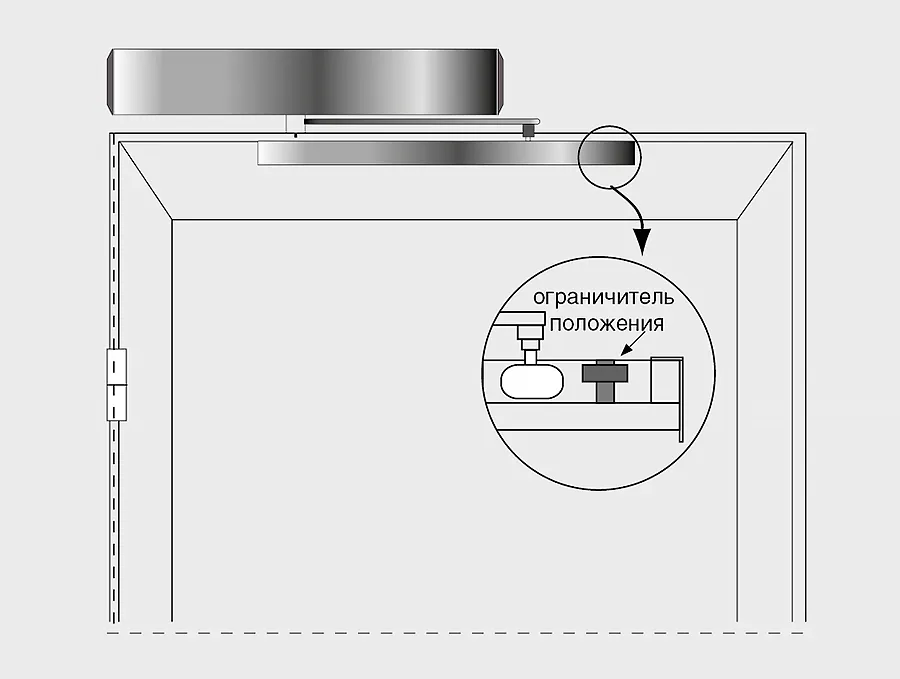

Открывание внутрь. Левое положение.

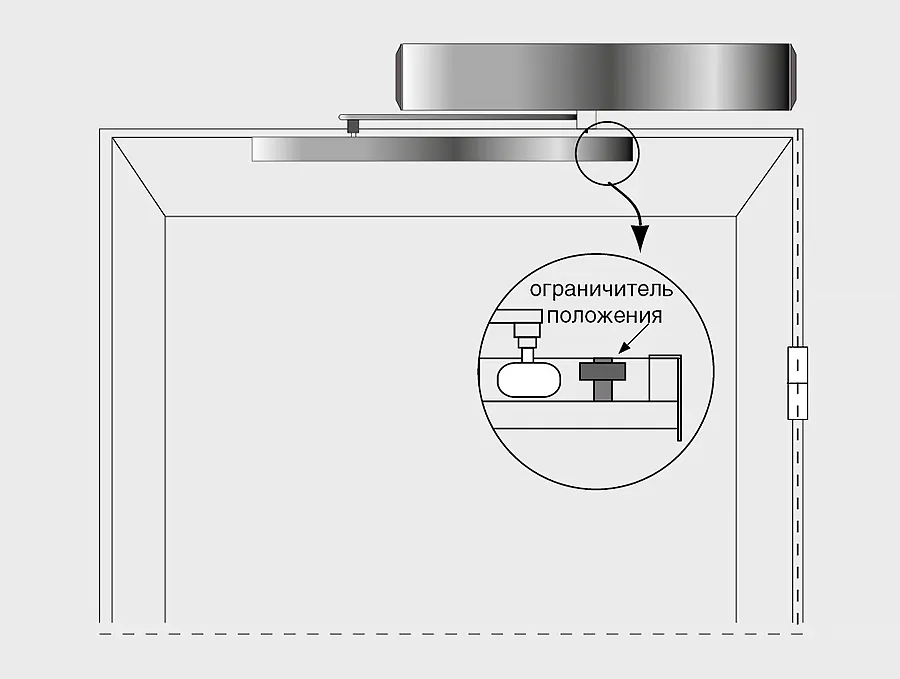

Открывание внутрь. Правое положение.

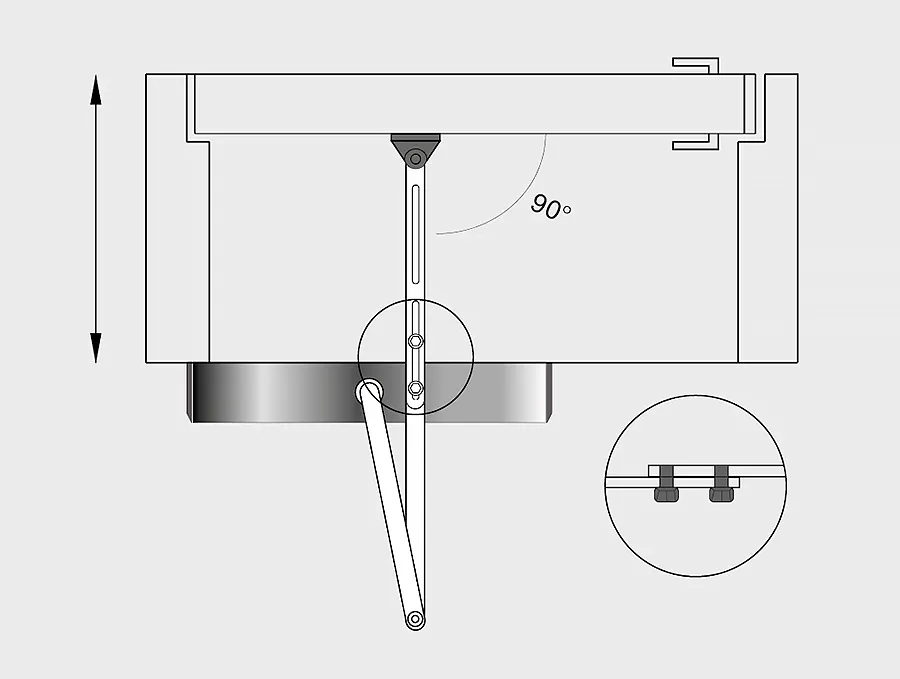

Открывание наружу. Левое положение (необходимо использовать рычаг AD-28).
Открывание наружу. Правое положение (необходимо использовать рычаг AD-28).
