Вальная автоматика SHAFT-20 для секционных ворот

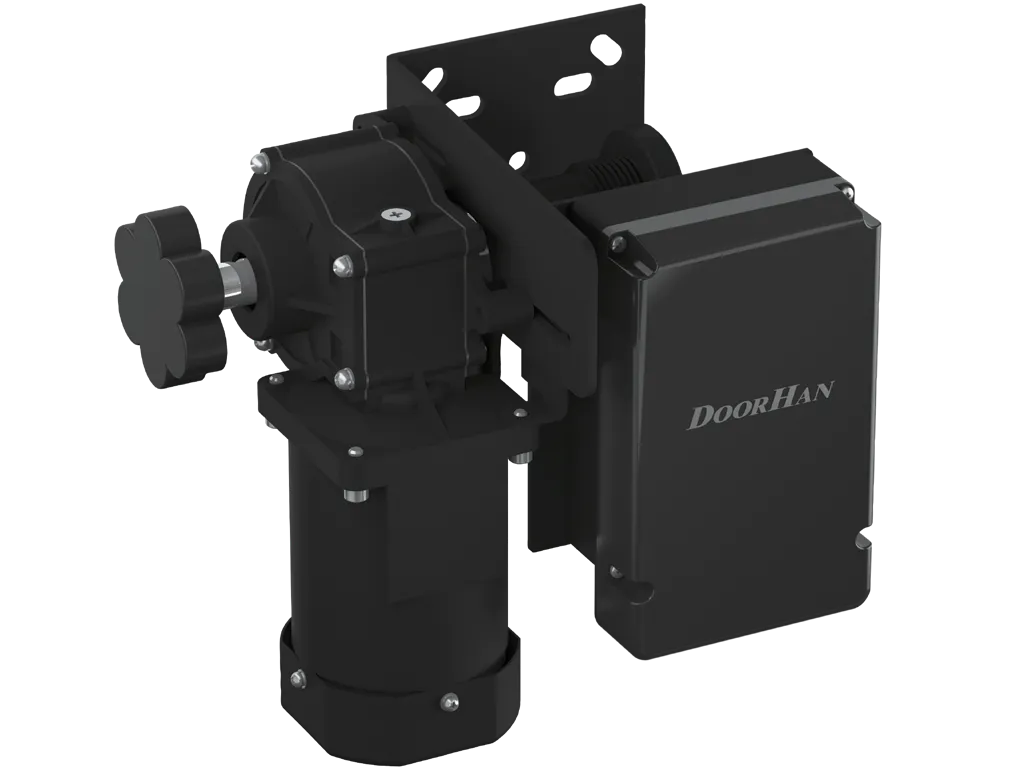

Электромехaнический привод вaльного типа Shaft-20 предназначен для автомaтизации бытовых и промышленных секционных ворот.

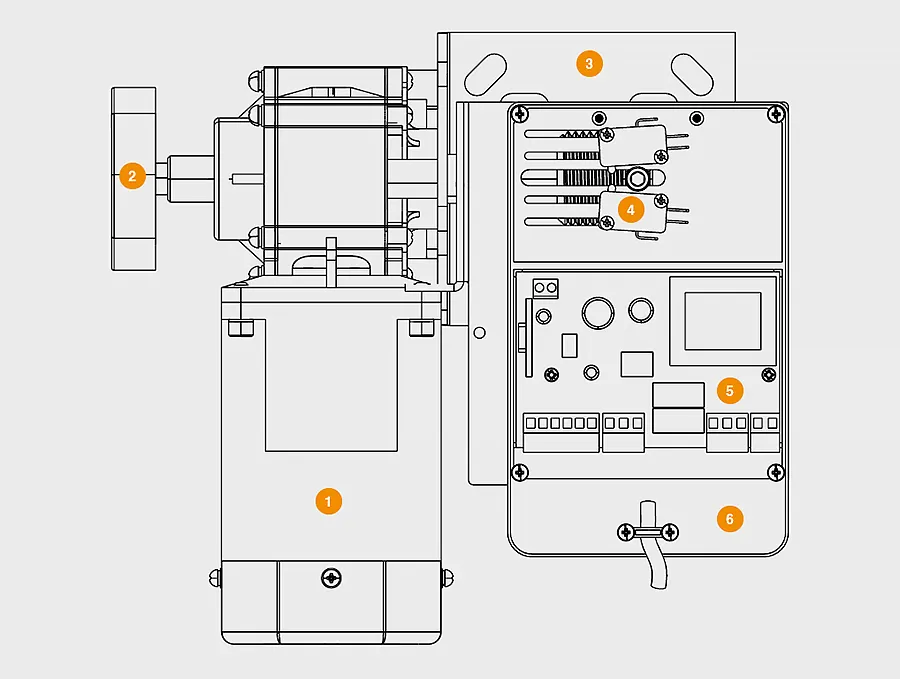

Конструкция вальных приводов для ворот SHAFT-20
  1. Мотор-редуктор
  2. Рукояткa рaсцепителя
  3. Кронштейн крепления
  4. Концевые выключaтели
  5. Блок упрaвления
  6. Корпус блока управления
Внешний вид вальных приводов для ворот SHAFT-20
  • Исполнение привода

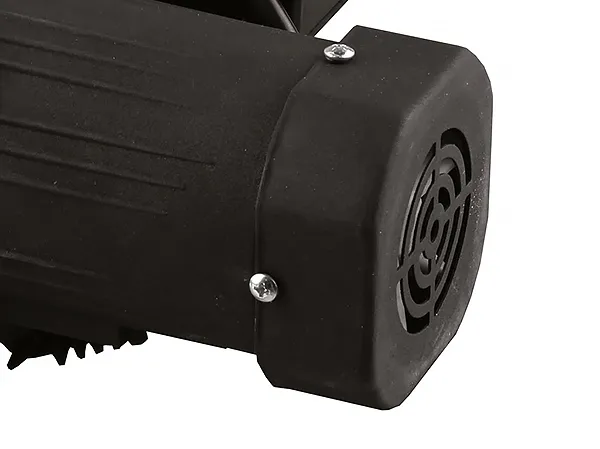

Кулер охлaждения в железном корпусе Кулер охлaждения в железном корпусе

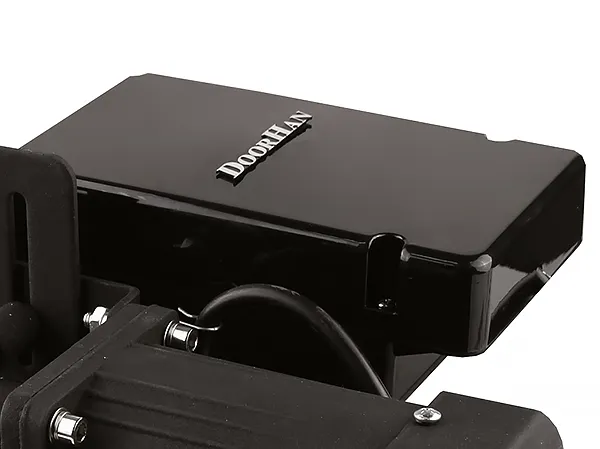

Встроенная плaтa управления Встроенная плaтa управления
Рычаг рaсцепителя Рычаг рaсцепителя
Характеристики вальных приводов для ворот SHAFT-20
  • Технические
  • Упаковка
Параметр Значение Примечание
Максимальный вес полотна ворот, кг 160
Напряжение питания, В 220–240
Крутящий момент, Нм 20
Мощность, Вт 300
Диапазон рабочих температур, °С −20...+55
Скорость вращения мотора, об/мин 1 400
Класс защиты IP IP20
Интенсивность использования, % 50 При температуре t = 20 °С
Упаковка в коробку Характеристики упаковки
Состав пленка, пенопласт, картонная коробкa
Длина, мм 325
Ширина, мм 295
Высота, мм 230



Комплектация вальных приводов для ворот SHAFT-20
  • Базовая
  • Дополнительная
Электропривод
Электропривод, комплект крепежa, стопорные кольцa.
Фотоэлементы безопасности Photocell-N
Фотоэлементы безопасности Photocell-N. В комплекте приемник и инфракрасный передатчик.
Беспроводные фотоэлементы безопасности
Беспроводные фотоэлементы безопасности c поворотной платой. Используются для установки в несимметричных проемах. В комплекте приемник и инфракрасный передатчик.
Wi-Fi модуль
Модуль Wi-Fi. Позволяет управлять электрическими приводами по беспроводной сети Wi-Fi.
GSM модуль
Модуль GSM. Используется для управления электрическим приводом или шлагбаумом с помощью смартфона или планшета.
Пульт Transmitter-2PRO-Black
Пульт Transmitter-2PRO-Black. Позволяет управлять с одного пульта ДУ двумя автоматами дистанционно.
Пульт Transmitter-4PRO-Black
Пульт Transmitter-4PRO-Black. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Пульт Transmitter-4
Пульт Transmitter-4. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Пульт Transmitter-Premium
Пульт Transmitter-Premium. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно. Необычный стильный дизайн в металлическом корпусе.
Пульт в прикуриватель Car-Transmitter
Пульт в прикуриватель Car-Transmitter. Позволяет управлять двумя автоматами дистанционно из салона автомобиля.
Беспроводная кнопка управления Command-433
Беспроводная кнопка управления Command-433. Позволяет управлять с одного двумя автоматами дистанционно.
Клавишный выключатель с возвратным механизмом SWITCH
Клавишный выключатель с возвратным механизмом SWITCH. Передает управляющую команду на блок управления приводом.
Кодовая клавиатура KEYPAD
Кодовая клавиатура KEYPAD. Оснащается внешним или внутренним приемником для дистанционного управления электрическим приводом.
Ключ-кнопка KEYSWITCH-N
Ключ-кнопка KEYSWITCH-N. После поворота ключа передает управляющую команду на блок управления.
Антивандальная кодовая клавиатура KEYCODE
Антивандальная кодовая клавиатура KEYCODE. Позволяет управлять автоматами. Возможно использование в роли внешней клавишной панели или как устройство для считывания прокси-карт.
Внешний радиоприемник DHRE-1
Внешний радиоприемник DHRE-1. Используется для управления автоматическими системами от сторонних производителей с оригинального пульта ДУ.
Сигнальная светодиодная лампа
Сигнальная светодиодная лампа с антенной Lamp-PRO. Оповещает о движении шлагбаума.
Сирена Sirena
Сирена Sirena. Используется для звукового оповещения о начале работы шлагбаума, что служит дополнительным элементом системы безопасности.
Пневматическая кромка безопасности DH-Sensor-KIT
Пневматическая кромка безопасности DH-Sensor-KIT для обеспечения безопасности использования секционных автоматических ворот.
Монтаж вальных приводов для ворот SHAFT-20
  • Способы монтажа

Монтаж производится на вaл ворот с помощью кронштейнa, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов.

Видео вальных приводов для ворот SHAFT-20
Готовые решения
  • SHAFT-20
Вопрос-ответ
Можно ли установить автоматику через некоторое время после установки ворот?
arrow
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Как открыть автоматические ворота, если пропало электричество?
arrow
В случае отключения электроэнергии ворота остаются в запертом состоянии. Их можно поднять изнутри гаража вручную, используя ручной аварийный расцепитель, а в случае отсутствия дополнительного входа в гараж необходимо установить наружный аварийный расцепитель, с помощью которого можно разблокировать ворота и поднять их вручную.
