Скоростные рулонные ПВХ ворота

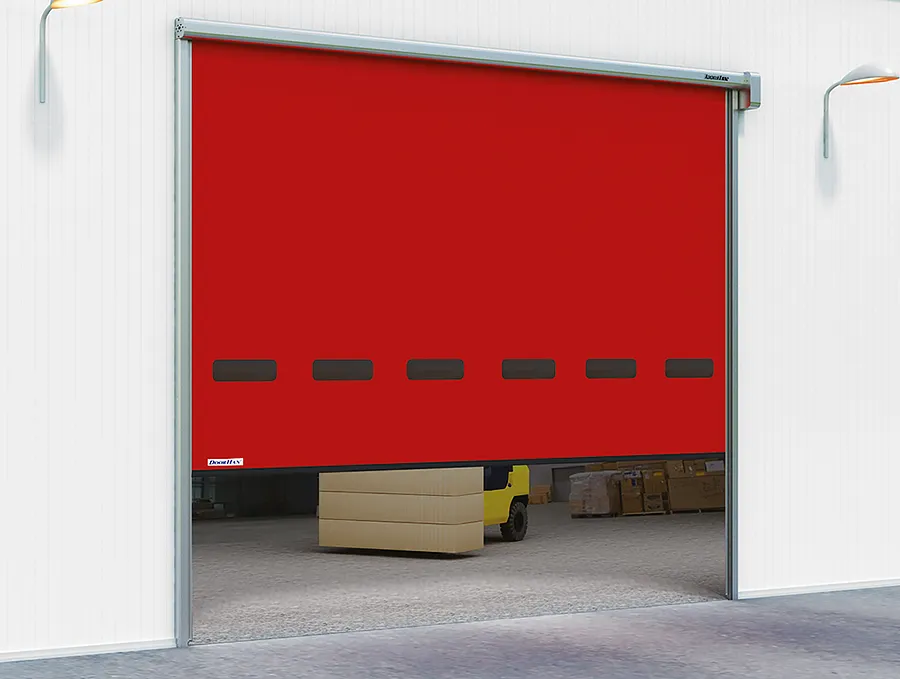

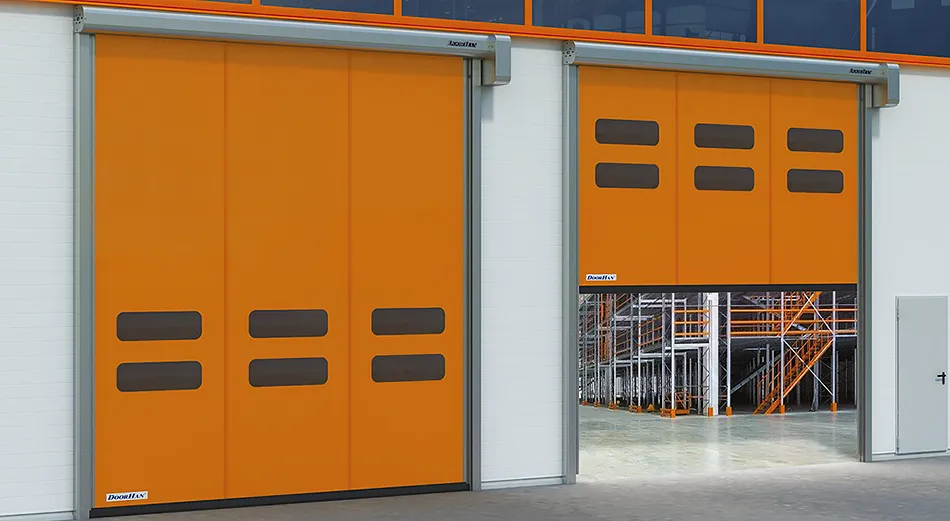

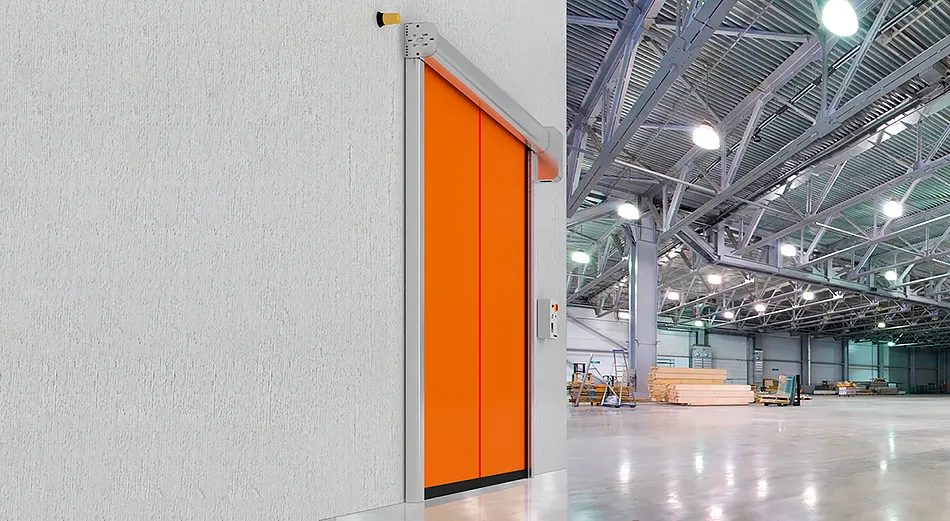

Скоростные рулонные ворота SPEEDROLL SDI используются на промышленных объектах, в складах и на торговых предприятиях, где важно изолировать друг от друга внутренние помещения, сохранив создаваемый в них микроклимат.

Конструкция скоростных рулонных ворот SPEEDROLL SDI
  1. Электрический привод
  2. Вал
  3. Короб вала
  4. Полотно ворот
  5. Прозрачная вставка (окно-панель)
  6. Стойка
  7. Направляющая для движения полотна
  8. Нижняя кромка полотна
  9. Фотоэлемент
  10. Блок управления

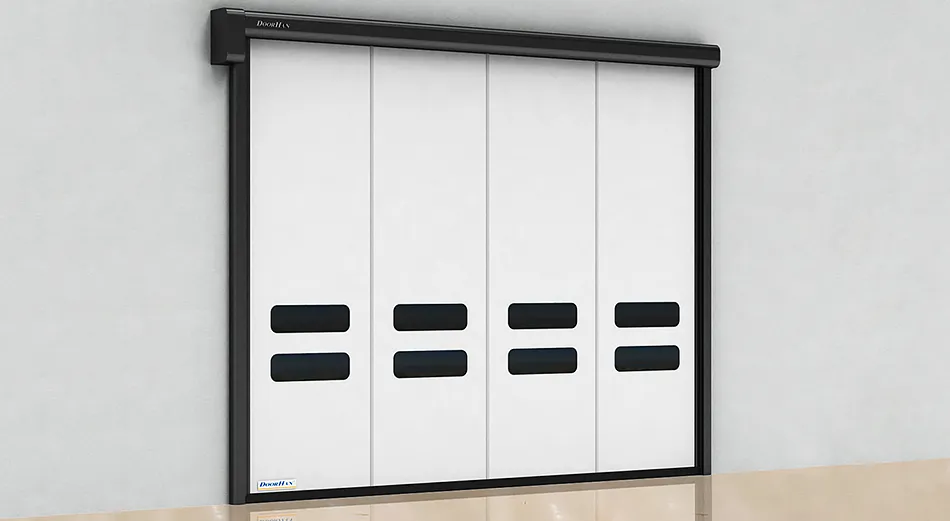

Внешний вид скоростных рулонных ворот SPEEDROLL SDI
  • Цвет каркаса
  • Цвет полотна
  • Поверхности
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3002 (красный) RAL 3002 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3002 (красный) RAL 3002 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
Каркас ворот без покраски из оцинкованной стали Каркас ворот без покраски из оцинкованной стали
Каркас ворот из нержавеющей стали ASIS 304 Каркас ворот из нержавеющей стали ASIS 304
Характеристики скоростных рулонных ворот SPEEDROLL SDI
  • Технические
  • Размеры
  • Упаковка
Параметр Значение Примечание
Ветровая нагрузка, км/ч CLASS1 (до 82) для ворот 6 000 × 6 000 мм
Ветровая нагрузка, км/ч CLASS2 (до 90) для ворот 5 000 × 5 000 мм
Ветровая нагрузка, км/ч CLASS3 (до 120) для ворот 3 000 × 3 000 мм
Скорость открывания, м/с 2,0 ворота до 3 000 × 3 000 мм
Скорость открывания, м/с 1,5 ворота до 5 000 × 5 000 мм
Скорость открывания, м/с 1,0 ворота до 6 000 × 6 000 мм
Скорость закрывания, м/с 0,5
Диапазон рабочих температур, °С от −30 до +50 при использовании системы обогрева стоек и привода;
при эксплуатации в температурном режиме −16...−30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции. Опция «Профиль безопасности» недоступна.
Мощность, Вт 1 500
Класс защиты IP IP54 концевые положения отслеживаются энкодером
Напряжение питания, В 220 В / 50 Гц однофазное
Напряжение питания, В 380 В / 50 Гц трехфазное
Безотказность, количество циклов открывания-закрывания, не менее 1 500 000 зависит от условий эксплуатации
Параметр Показатель
Ширина проема, мм от 1 600 до 5 700
Высота проема, мм от 1 800 до 5 800
Притолока, мм от 600
Пристенки, мм от 225 до 475
Упаковка в дерево Характеристики упаковки
Состав пузыpчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм зависит от длины составных частей ворот
Ширина, мм от 640 до 705
Высота, мм от 480 до 730
Комплектация скоростных рулонных ворот SPEEDROLL SDI
  • Базовая
  • Дополнительная

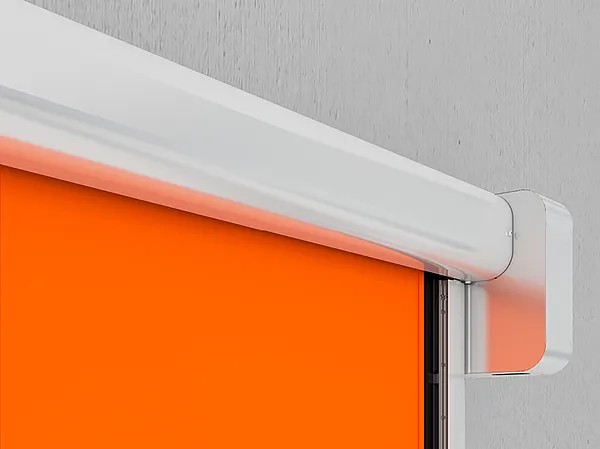

Стойки и короба
Стойки и короба, которые производятся из оцинкованной стали, чтобы продлить их срок эксплуатации и предотвратить появление ржавчины.
Вал из оцинкованной стали
Вал из оцинкованной стали. Диаметр — 90/130 миллиметров.

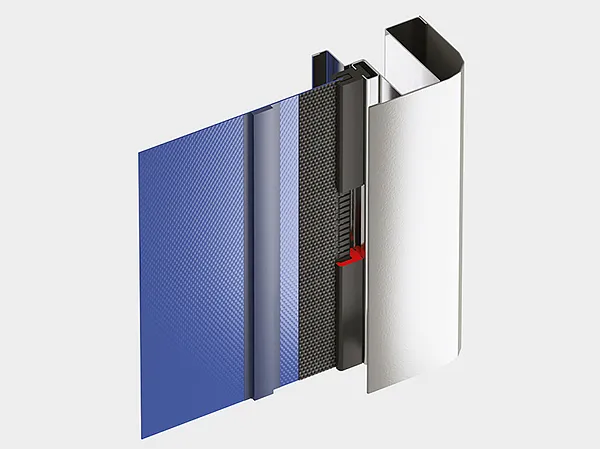

Направляющие
Направляющие, сделанные из экструдированного полиэтилена.
Полотно
Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м².
Блок управления
Блок управления. Он находится в стальном окрашенном корпусе 300×400×150 миллиметров. Соответствует классу защиты IP54. Поставляется с частотным преобразователем.
Фотоэлементы
Фотоэлементы. Они монтируются на расстояние 500 миллиметров от пола и в верхних боковых точках стен. Выявляют неправильную размотку полотна при открытии.
Выносные фотоэлементы
Выносные фотоэлементы на столбиках и сигнальные лампы.
Корпус блока управления
Корпус блока управления. По желанию клиента он делается из нержавеющей стали AISI304.
Подогрев
Подогрев систем привода и стоек.
Дополнительная защита
Дополнительная защита. Если при закрытии системы нижняя чувствительная кромка ворот упирается в препятствие, сигнал об этом поступает в блок управления и движение прекращается. При отключении электроэнергии ворота открываются автоматически, используя противовес.
Монтаж скоростных рулонных ворот SPEEDROLL SDI
  • Подготовка объекта
  • Способы монтажа

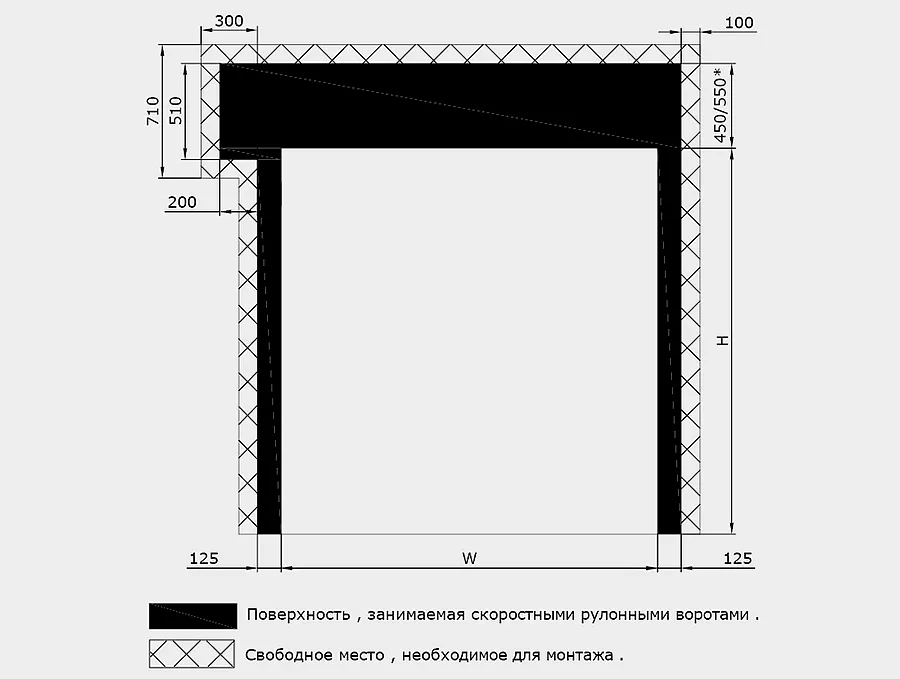

Перед установкой скоростных рулонных ворот SPEEDROLL SDI, следует произвести замеры внутри помещения. Каждое измерение мы рекомендуем проводить в трех точках для обеспечения максимальной точности.

При измерении значений «W» и «H» за итоговые принимаются максимальные показатели.

W — ширина проема.

H — высота проема.

Допустим только накладной монтаж скоростных рулонных ворот.

Условия эксплуатации скоростных рулонных ворот SPEEDROLL SDI

Задача менеджеров компании ТЕХНОГРАД не просто продать вам скоростные рулонные ворота SPEEDROLL SDI, а рассказать о них всё, чтобы по ходу эксплуатации у вас не возникало вопросов к оборудованию.

  1. Конструкция не предназначена для использования в местах с повышенной или нестабильной ветровой активностью. Например, на побережье, в многоуровневых открытых паркингах, в сложных зданиях, где есть много воротных проемов. Для таких условий в каталоге есть ворота SpeedFold или спиральные ворота серии HSSD.
  2. Технический осмотр и обслуживание следует проводить в сроки, которые указаны в инструкции по эксплуатации с поправкой на условия использования.
  3. Возможно ручное открытие и закрытие конструкции. Для этого применяется специальный вороток.
  4. Нельзя препятствовать свободному открытию и закрытию ворот.
  5. Подвергать ворота ударам или другому механическому воздействию запрещается.
  6. Направляющие ПВХ-полотна следует поддерживать в чистоте.
  7. Во время открытия и закрытия ворот нельзя находиться в проеме, а также оставлять там посторонние предметы.
  8. В аварийных условиях (например, при случайном наезде транспорта) активизируется функция самовосстановления. На полотне ворот установлен «зиппер», который выходит из пластиковых направляющих. Самовосстановление не сработает, если удар или наезд превысит по степени воздействия отдельные прочностные параметры элементов.
Видео скоростных рулонных ворот SPEEDROLL SDI
Вопрос-ответ
Для чего подходят скоростные рулонные ПВХ ворота?
arrow
Скоростные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения.
Какие скоростные ворота лучше выбрать?
arrow
Выбор типа складных ворот зависит от назначения объекта и необходимых размеров ворот. Более подробно читайте в статье.
Каковы габариты проема под установку скоростных ворот?
arrow
Габариты проема под установку откатных ворот: ширина проема до 40000 мм, высота проема до 40000 мм.
Где можно купить скоростные ворота?
arrow
Вы можете осуществить заказ из любой точки Беларуси. Наш специалист приедет и детально проконсультирует по всем воросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
