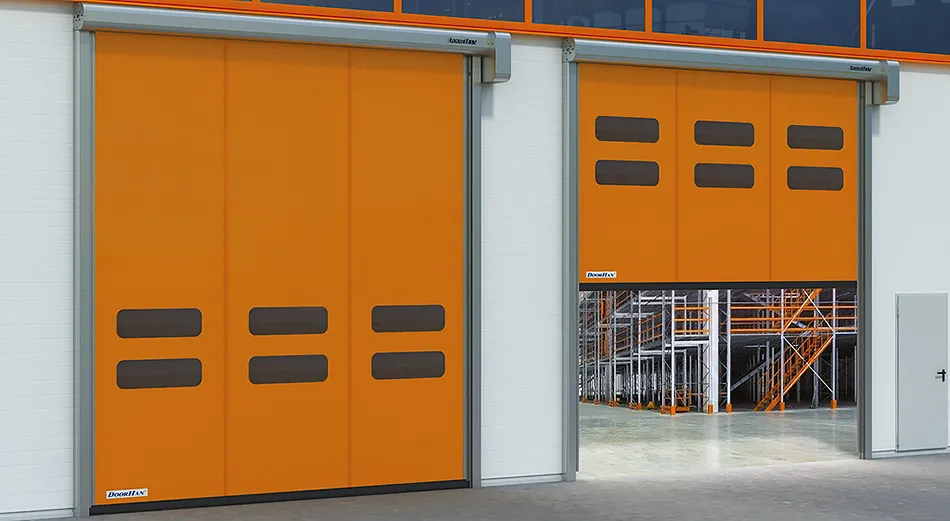

Скоростные рулонные ворота DOORHAN SDF

Скоростные рулонные ворота SPEEDROLL SDF получили наибольшее распространение на объектах пищевой промышленности. Однако конструкция активно используется на промышленных объектах, складах, в торговых помещениях, где требуется изолировать помещения от внешних факторов, поддерживая в нем микроклимат.

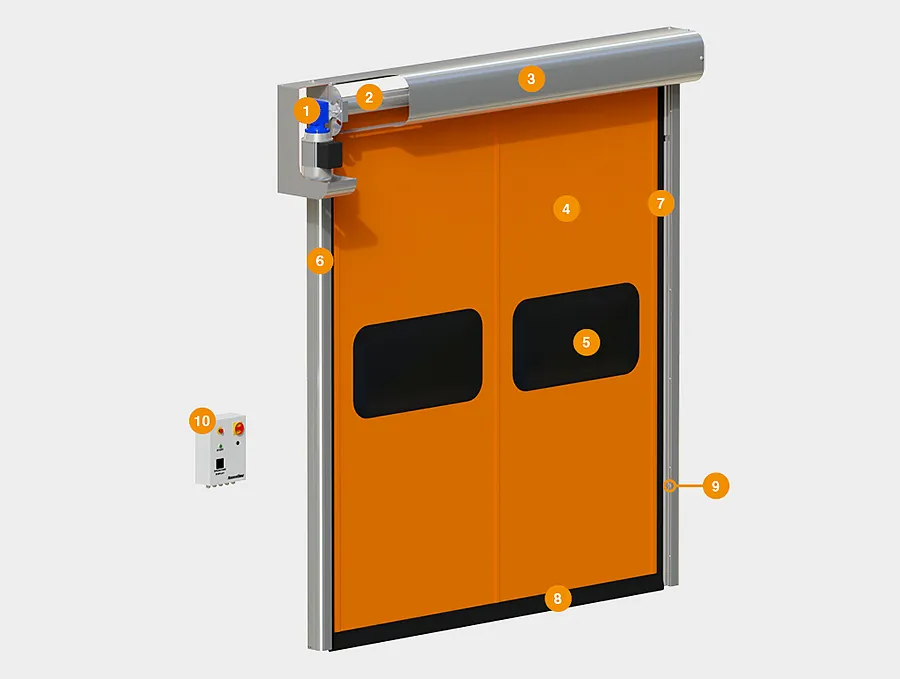

Конструкция скоростных рулонных ворот SPEEDROLL SDF
  1. Электрический привод
  2. Вал
  3. Короб вала
  4. Полотно ворот
  5. Прозрачная вставка (окно-панель)
  6. Стойка
  7. Направляющая для движения полотна
  8. Нижняя кромка полотна
  9. Фотоэлемент
  10. Блок управления

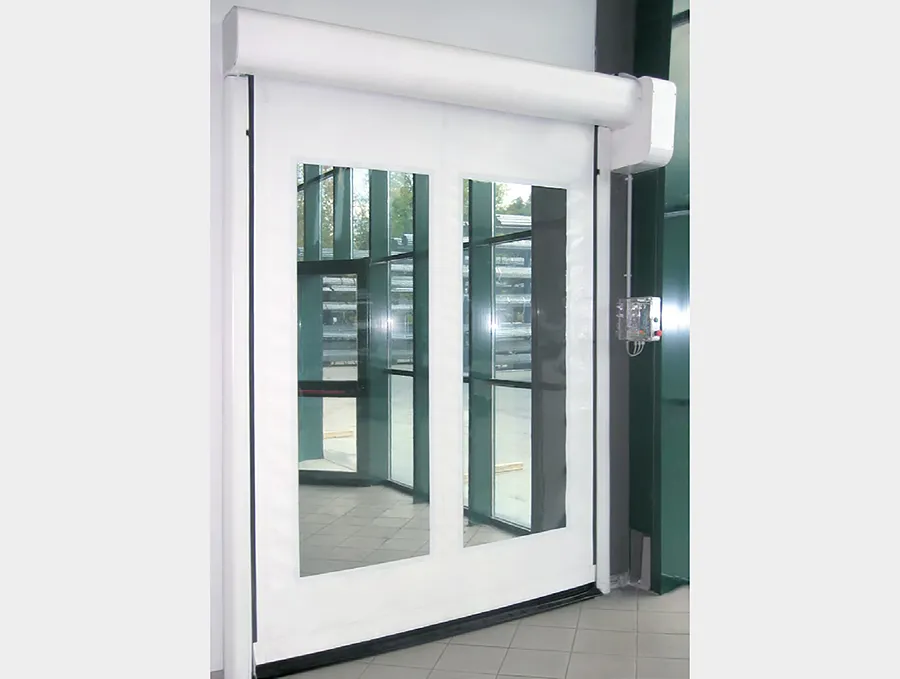

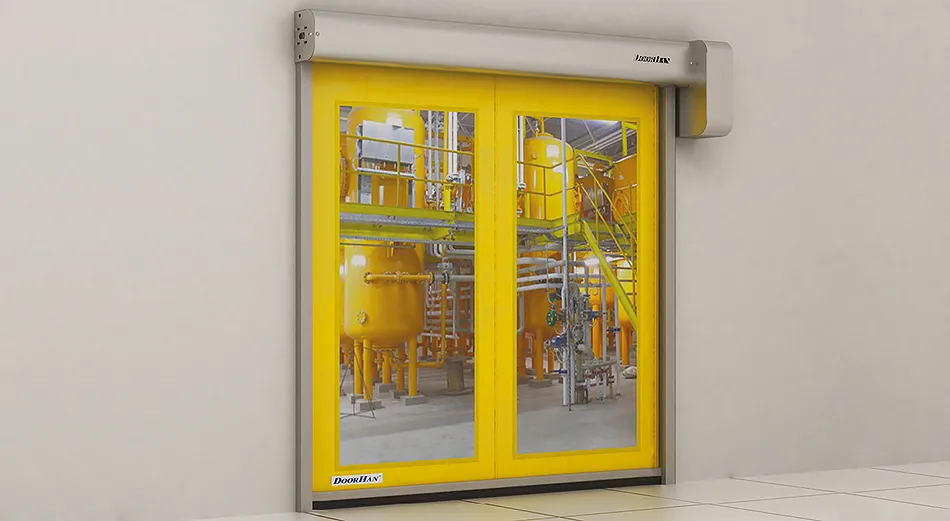

Внешний вид скоростных рулонных ворот SPEEDROLL SDF
  • Цвет каркаса
  • Цвет полотна
  • Поверхности
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3002 (красный) RAL 3002 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3002 (красный) RAL 3002 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
Каркас ворот из нержавеющей стали ASIS 304 Каркас ворот из нержавеющей стали ASIS 304
Характеристики скоростных рулонных ворот SPEEDROLL SDF
  • Технические
  • Размеры
  • Упаковка
Параметр Значение Примечание
Ветровая нагрузка, км/ч CLASS2 (до 90) для ворот до 3 800 × 3 800 мм
Ветровая нагрузка, км/ч CLASS3 (до 120) для ворот до 3 000 × 3 000 мм
Скорость открывания, м/с 2,0 ворота до 3 000 × 3 000 мм
Скорость открывания, м/с 1,5 ворота до 3 800 × 3 800 мм
Скорость закрывания, м/с 0,5
Диапазон рабочих температур, °С от 0 до +50
Мощность, Вт 1 500
Класс защиты IP IP54 концевые положения отслеживаются энкодером
Напряжение питания, В 220 В / 50 Гц однофазное
Напряжение питания, В 380 В / 50 Гц трехфазное
Безотказность, количество циклов открывания-закрывания, не менее 1 500 000 зависит от условий эксплуатации
Параметр Показатель
Ширина проема, мм от 1 600 до 3 800
Высота проема, мм от 1 700 до 3 800
Притолока, мм от 550
Пристенки, мм от 175 до 400
Упаковка в дерево Характеристики упаковки
Состав упаковка представляет собой деревянный ящик из бруса, между узлами проложен каpтон, все закреплено хомутами
Длина, мм зависит от длины составных частей ворот
Ширина, мм от 640 до 705
Высота, мм от 480 до 730
Комплектация скоростных рулонных ворот SPEEDROLL SDF
  • Базовая
  • Дополнительная

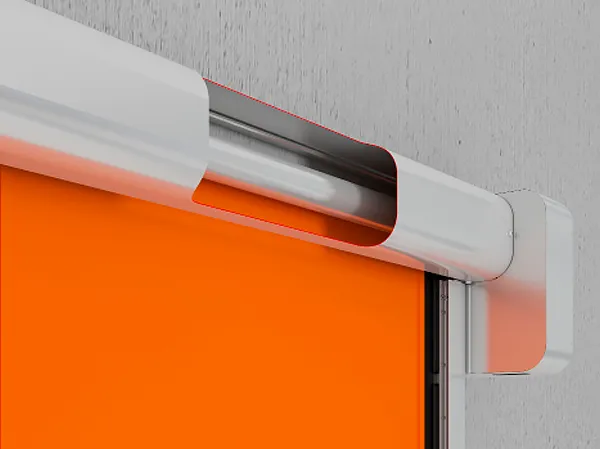

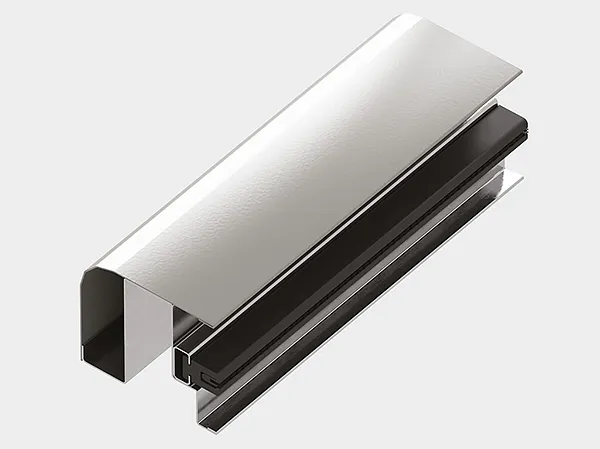

Стойки и короба
Стойки и короба сделаны из оцинкованной стали, чтобы продлить срок службы конструкции и уберечь ее от коррозии.
Вал из оцинкованной стали
Вал из оцинкованной стали. Диаметр — 90/130 миллиметров.

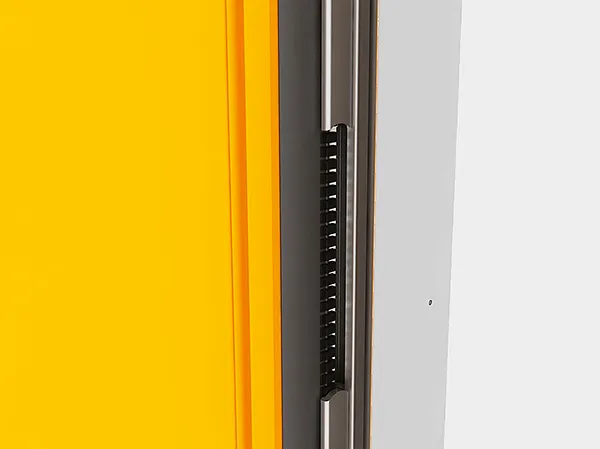

Направляющие
Направляющие изготовлены из экструдированного полиэтилена.

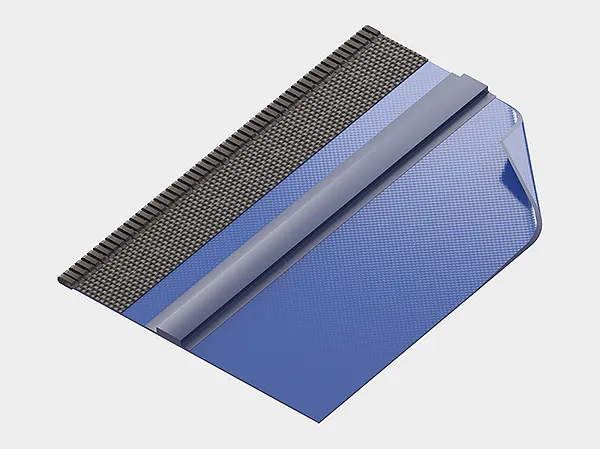

Полотно
Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м².

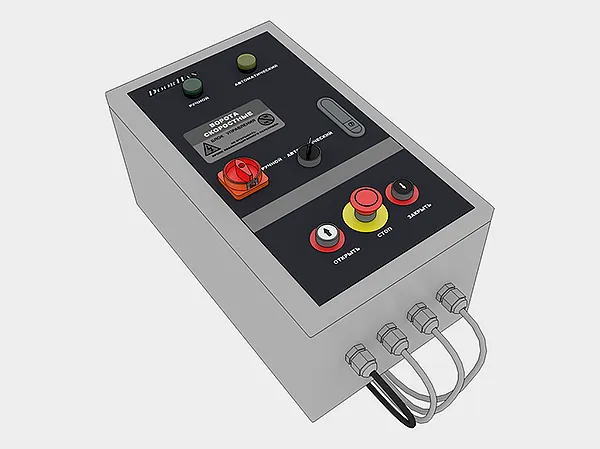

Блок управления
Блок управления. Он находится в стальном окрашенном корпусе 300×400×150 миллиметров. Соответствует классу защиты IP54. Поставляется с частотным преобразователем.

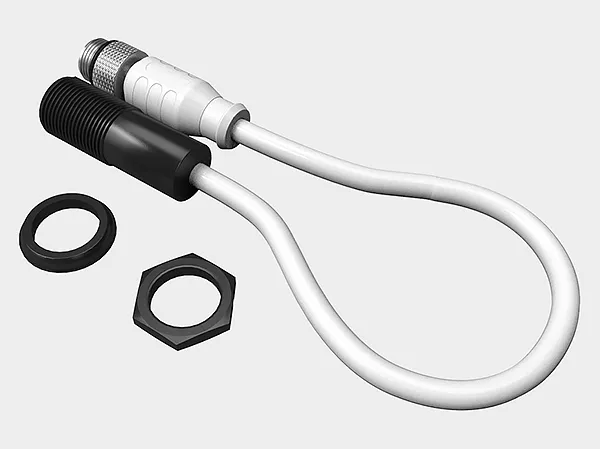

Фотоэлементы
Фотоэлементы. Они монтируются на расстояние 500 миллиметров от пола и в верхних боковых точках стен. Выявляют неправильную размотку полотна при открытии.
Выносные фотоэлементы
Выносные фотоэлементы на столбиках и сигнальные лампы.
Вал из нержавеющей стали
Вал из нержавеющей стали AISI304.
Корпус блока управления
Корпус блока управления. По желанию клиента он делается из нержавеющей стали AISI304.
Подогрев
Подогрев систем привода и стоек.

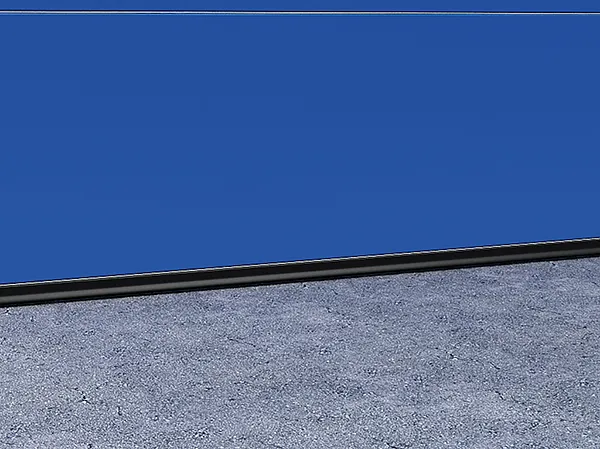

Дополнительная защита
Дополнительная защита. Если при закрытии системы нижняя чувствительная кромка ворот упирается в препятствие, сигнал об этом поступает в блок управления и движение прекращается. При отключении электроэнергии ворота открываются автоматически, используя противовес.
Монтаж скоростных рулонных ворот SPEEDROLL SDF
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

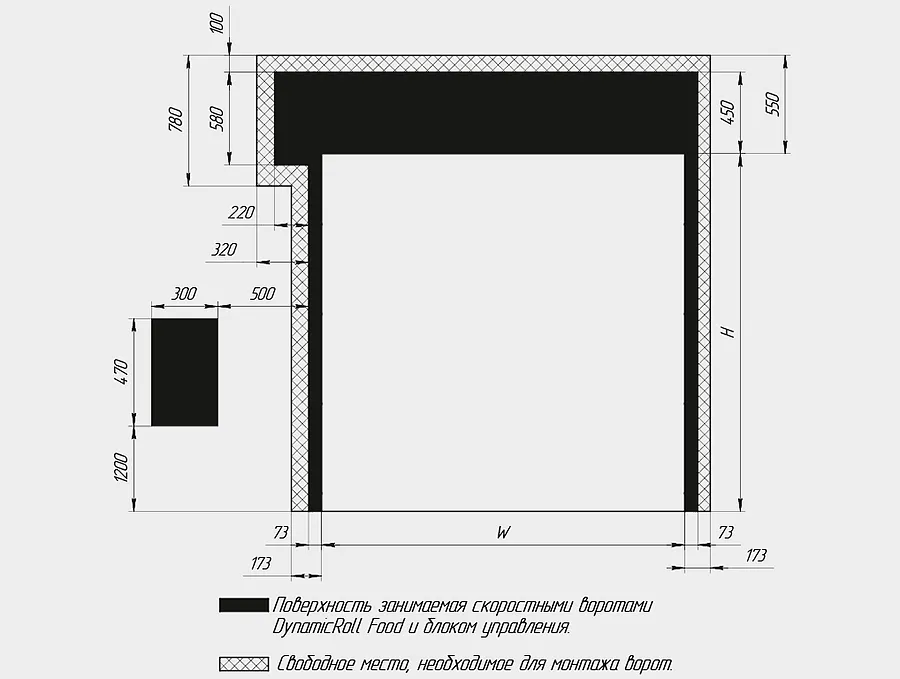

Перед установкой скоростных рулонных ворот проведите некоторые замеры с внутренней стороны. Каждое измерение рекомендуем повторить по трем точкам, чтобы обеспечить точность замеров. Для значений «Н» и «W» принимаются максимальные данные измерений.

H — расстояние от нижней до верхней точки проема

W — расстояние от левой до правой точки проема

Скоростные рулонные ворота SPEEDROLL SDF устанавливаются только накладным способом.

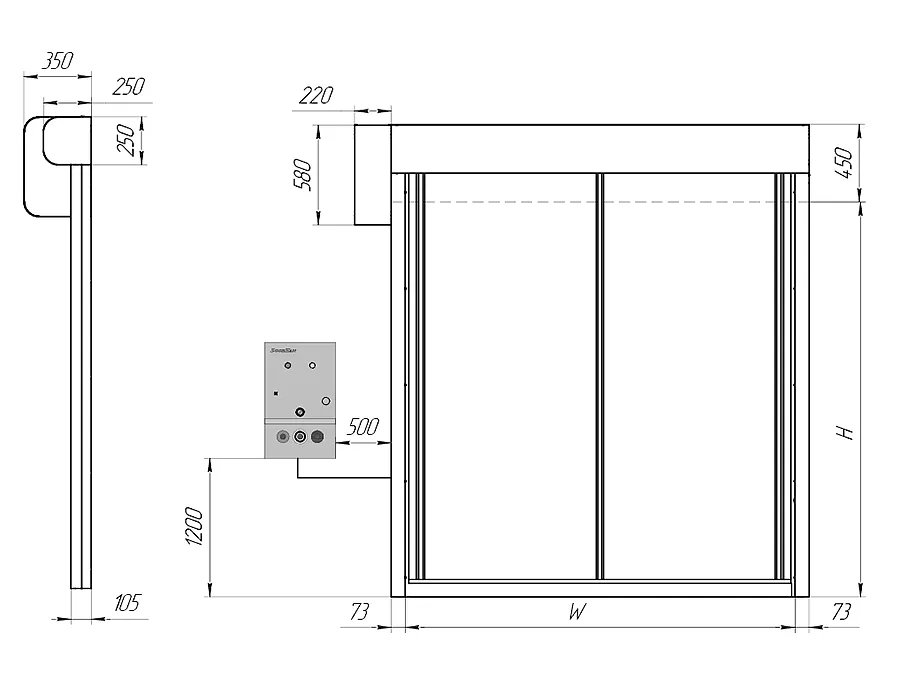

Общий вид ворот с приводом сбоку (привод слева / привод справа).

Усл. обозначение,
наименование параметра
Расчетная формула
B, мм Ширина проема от 1 600 до 3 800
H, мм Высота проема от 1 700 до 3 800
Условия эксплуатации скоростных рулонных ворот SPEEDROLL SDF

Мы рекомендуем внимательно изучить правила эксплуатации скоростных рулонных ворот SPEEDROLL SDF, чтобы продлить срок их службы, а также получать удовольствие от плавной и надежной работы конструкции.

  • Модель SPEEDROLL SDF не предназначена для установки на объектах с повышенной или нестабильной ветровой нагрузкой, включая сильные сквозняки. Поэтому в зданиях на побережье, высоких многоуровневых паркингах, а также в постройках сложной конфигурации, где есть много входов и выходов их не рекомендовано устанавливать. Для подобных условий мы предлагаем другие модели SpeedFold или спиральные ворота серии HSSD.
  • Чтобы добиться надежной и бесперебойной работы конструкции, не забывайте проводить регулярный технический осмотр и обслуживание ворот.
  • Закрывание и открывание ворот вручную возможно с помощью воротка.
  • Направляющие ПВХ-полотна должны поддерживаться в чистом виде без загрязнений.
  • Запрещается оказывать на любые элементы конструкции механическое воздействие.
  • Во время работы ворот в проеме запрещается находиться людям, животным или посторонним предметам, а также препятствовать свободному ходу полотна.
  • Функция самовосстановления сама восстановит работу конструкции после случайного легкого касания кромки полотна с препятствием. Однако, если удар будет сильным (когда степень воздействия превышает прочность отдельных элементов, функция будет бессильной.
