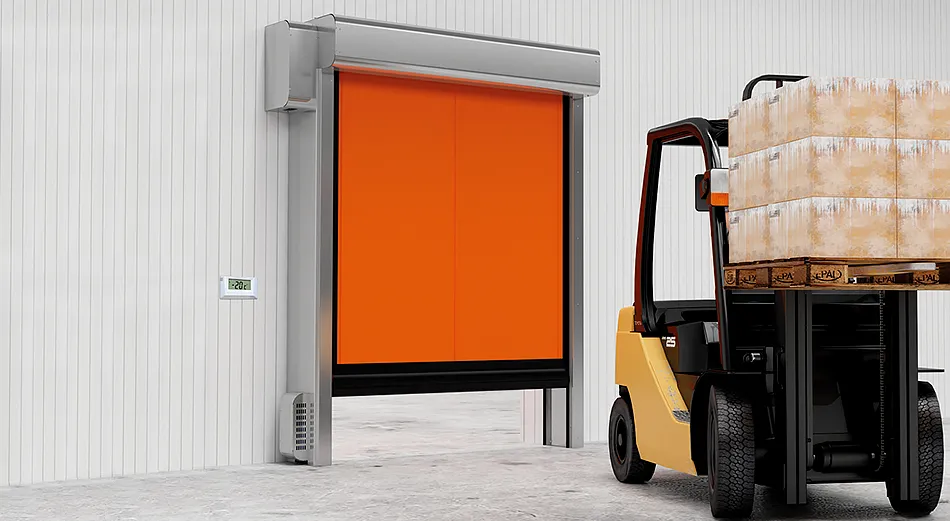

Скоростные рулонные ПВХ ворота

Скоростные рулонные ворота SPEEDROLL SDC используются на промышленных и пищевых предприятиях, а также в медицинской отрасли и на складах, где требуется изолировать от внешнего мира морозильные камера, поддерживая в них заданные параметры микроклимата.

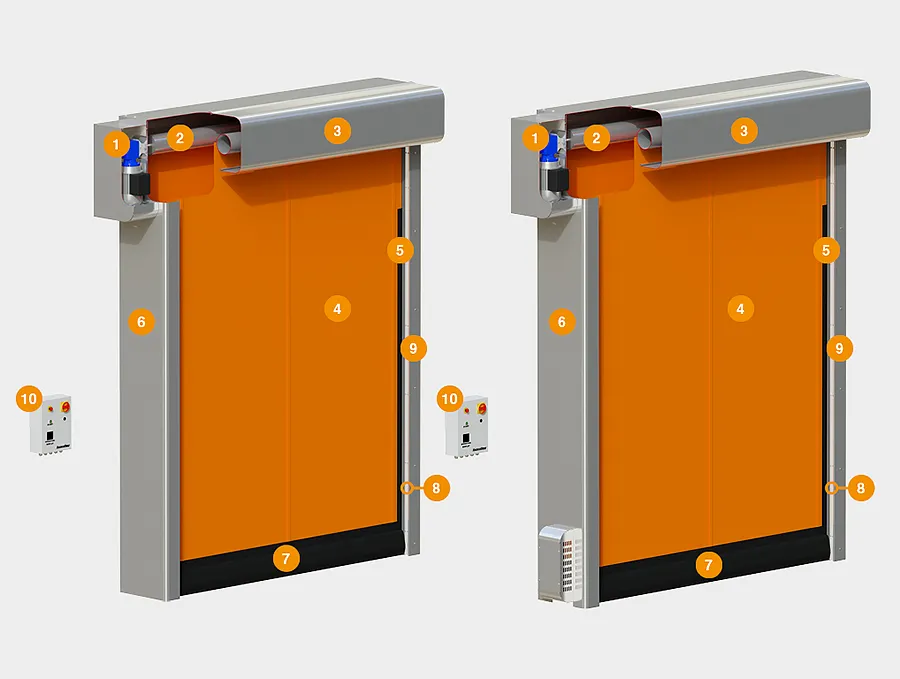

Конструкция скоростных рулонных ворот SPEEDROLL SDC
  1. Электрический привод
  2. Вал
  3. Короб вала
  4. Полотно ворот
  5. Направляющая для движения полотна
  6. Короб стойки
  7. Нижняя кромка полотна
  8. Фотоэлемент
  9. Стойка
  10. Блок управления
  11. Тепловая пушка

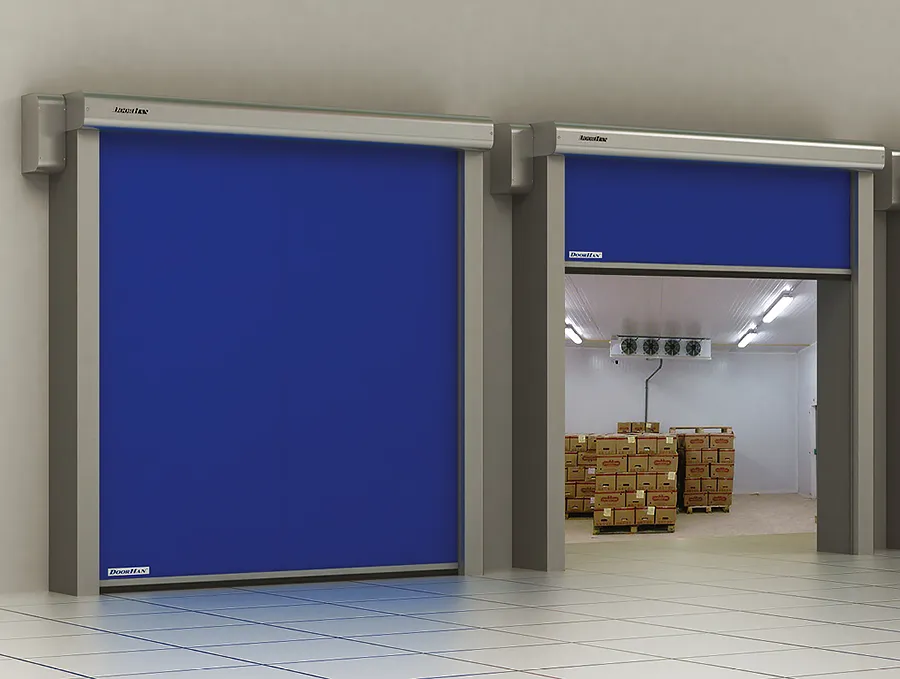

Внешний вид скоростных рулонных ворот SPEEDROLL SDC
  • Цвет каркаса
  • Цвет полотна
  • Поверхности
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3002 (красный) RAL 3002 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3002 (красный) RAL 3002 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
Каркас ворот из нержавеющей стали ASIS 304 Каркас ворот из нержавеющей стали ASIS 304
Характеристики скоростных рулонных ворот SPEEDROLL SDC
  • Технические
  • Размеры
  • Упаковка
Параметр Значение Примечание
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS2 для ворот шириной до 3 500 мм
Скорость открывания, м/с 1,0 ворота до 3 000 × 3 000 мм
Скорость закрывания, м/с 0,8
Диапазон рабочих температур, °С от −30 до +50 При эксплуатации в температурном режиме −16...−30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции. Опция «Профиль безопасности» недоступна.
Мощность, Вт 1 500
Класс защиты IP IP54 концевые положения отслеживаются энкодером
Напряжение питания, В 220 В / 50 Гц однофазное
Напряжение питания, В 380 В / 50 Гц трехфазное
Безотказность, количество циклов открывания-закрывания, не менее 1 500 000 зависит от условий эксплуатации
Параметр Показатель
Ширина проема, мм от 2 000 до 3 750
Высота проема, мм от 2 000 до 3 000
Притолока, мм от 1 100
Пристенки, мм от 220 до 440
Упаковка в дерево Характеристики упаковки
Состав упаковка представляет собой деревянный ящик из бруса, между узлами проложен каpтон, все закреплено хомутами
Длина, мм зависит от длины составных частей ворот
Ширина, мм 700
Высота, мм 665
Комплектация скоростных рулонных ворот SPEEDROLL SDC
  • Базовая
  • Дополнительная
Стойки и короба из оцинкованной стали
Стойки и короба из оцинкованной стали.
Вал из оцинкованной стали
Вал из оцинкованной стали. Диаметр — 130 миллиметров.
Направляющие
Направляющие изготовлены из экструдированного полиэтилена.
Полотно
Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м².
Блок управления
Блок управления. Он находится в стальном окрашенном корпусе 300×400×150 миллиметров. Соответствует классу защиты IP54. Поставляется с частотным преобразователем.
Фотоэлементы
Фотоэлементы. Они монтируются на расстояние 500 миллиметров от пола и в верхних боковых точках стен. Выявляют неправильную размотку полотна при открытии.

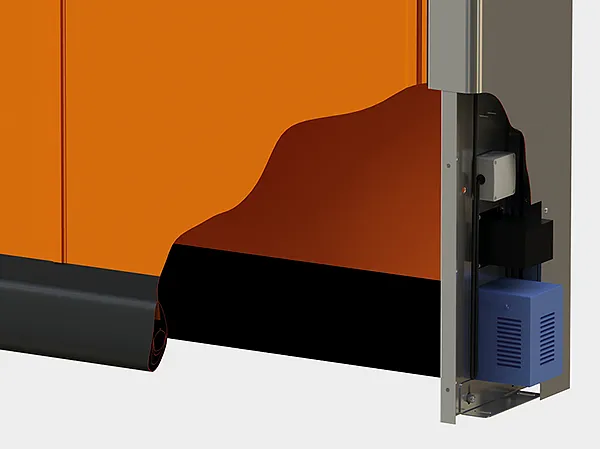

Подогрев привода
Подогрев привода, стоек, а также пространства между полотнами ворот.
Выносные фотоэлементы
Выносные фотоэлементы на столбиках и сигнальные лампы.
Корпус блока управления
Корпус блока управления. По желанию клиента он делается из нержавеющей стали AISI304.
Монтаж скоростных рулонных ворот SPEEDROLL SDC
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

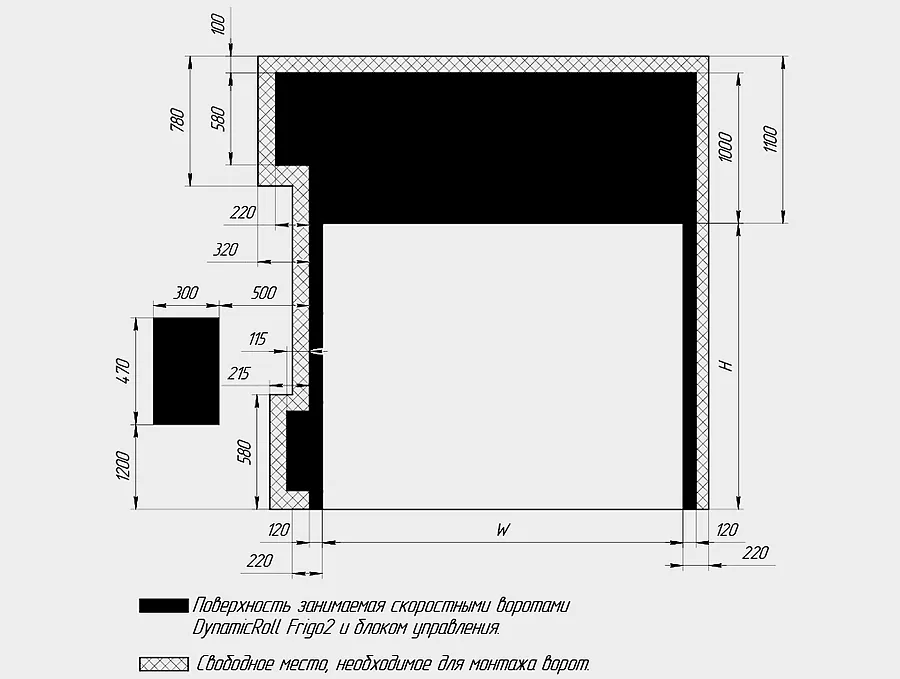

Перед началом работ по установке требует произвести замеры с внутренней стороны помещения. Каждый замер рекомендуем проводить в трех различных точках, чтобы обеспечить точность. Для значений «Н» и «W» в качестве конечных цифр берутся максимальные значения при замерах.

W — ширина проема

H — высота проема

Установка скоростных рулонных ворот SPEEDROLL SDC возможна только одним способом — накладным.

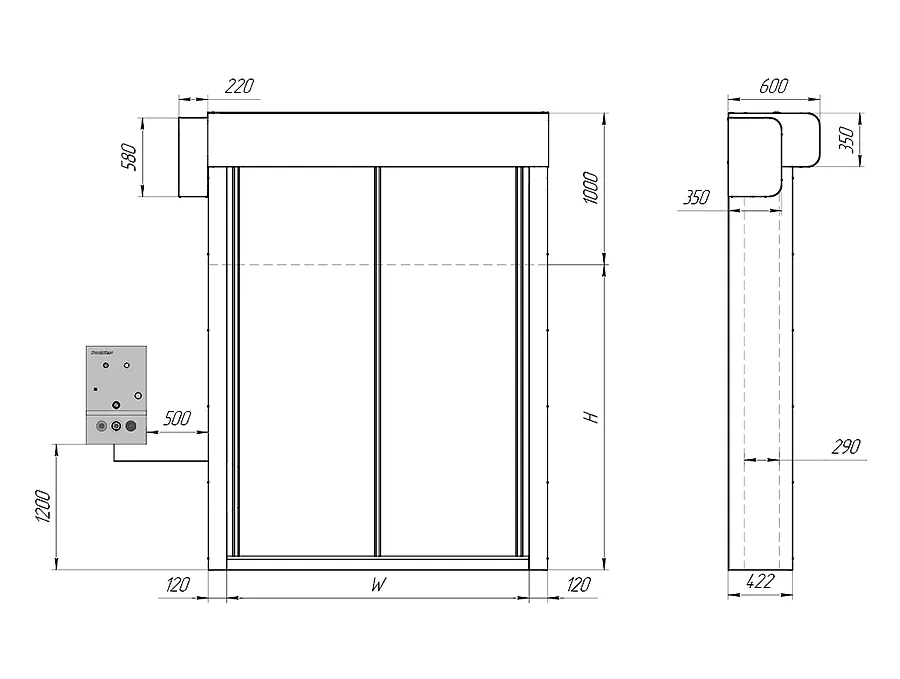

Общий вид ворот с приводом сбоку (привод слева / привод справа) без системы подогрева.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема от 2 000 до 3 750
H, мм Высота проема от 2 000 до 3 000

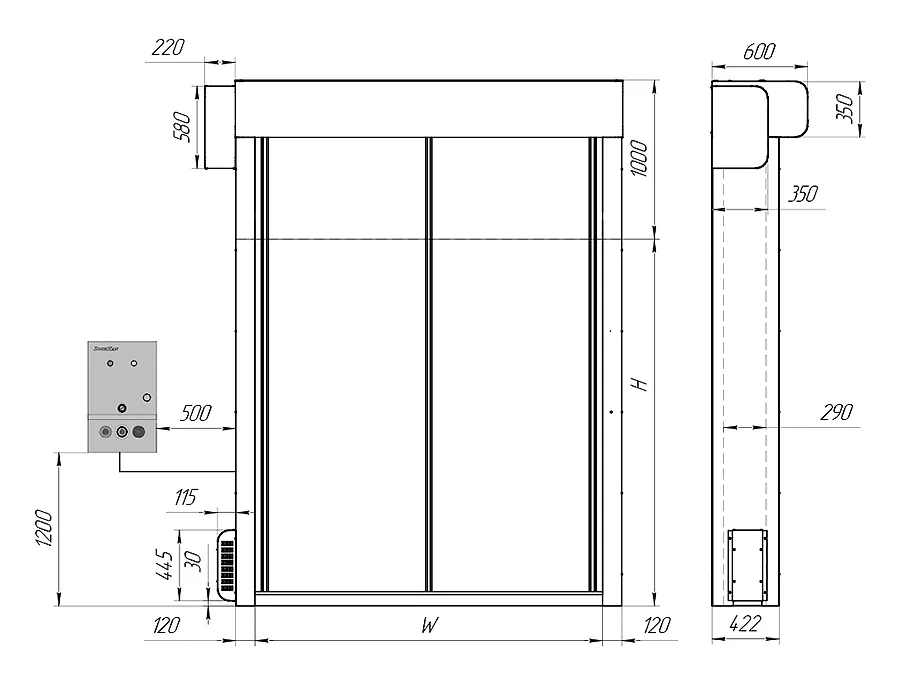

Общий вид ворот с приводом сбоку (привод слева / привод справа) с системой подогрева.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема от 2 000 до 3 750
H, мм Высота проема от 2 000 до 3 000
Условия эксплуатации скоростных рулонных ворот SPEEDROLL SDC

Задача менеджеров компании ТЕХНОГРАД — не только рассказать вам о преимуществах скоростных рулонных ворот SPEEDROLL SDC, но также научить правильно использовать конструкцию, чтобы она служила долго и работала бесперебойно.

  1. Ворота SPEEDROLL SDC не устанавливаются на объектах, где есть нестабильная или повышенная ветровая нагрузка. К таким постройкам относятся многоуровневые паркинги, где есть несколько входов и выходов, здания на побережье, постройки с нестандартными архитектурными решениями, где также присутствует много проемов для входа и выхода. Для подобных условий в компании ТЕХНОГРАД есть два предложения: ворота SpeedFold или спиральные ворота серии HSSD.
  2. Обязательно нужно регулярно проводить технический осмотр и обслуживание конструкции.
  3. Возможно ручное открытие и закрытие ворот, но только с помощью воротка.
  4. Запрещается оказывать механическое воздействие на ворота, препятствовать свободному открытию и закрытию конструкции, а также находиться в проеме во время работы конструкции людям, животным или посторонним предметам.
  5. Важно поддерживать направляющие ПВХ-полотен в чистом виде.
