Промышленные секционные ворота

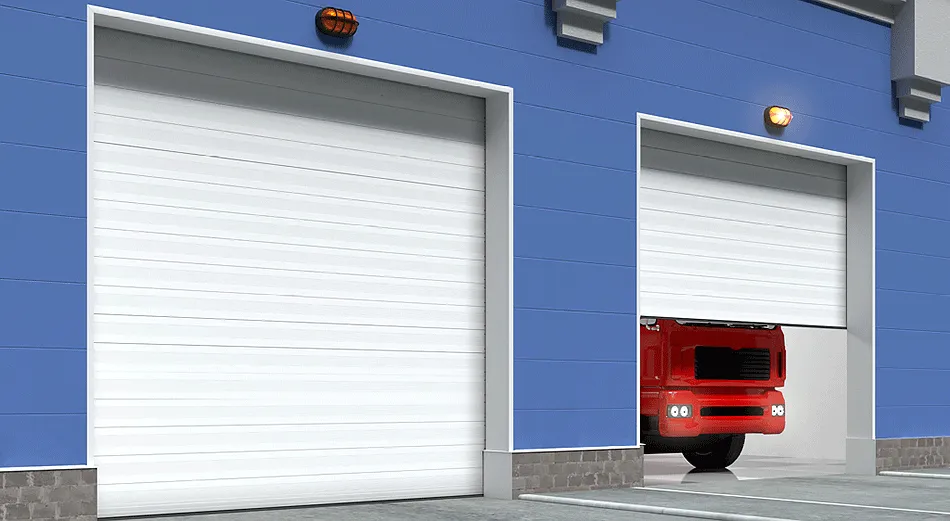

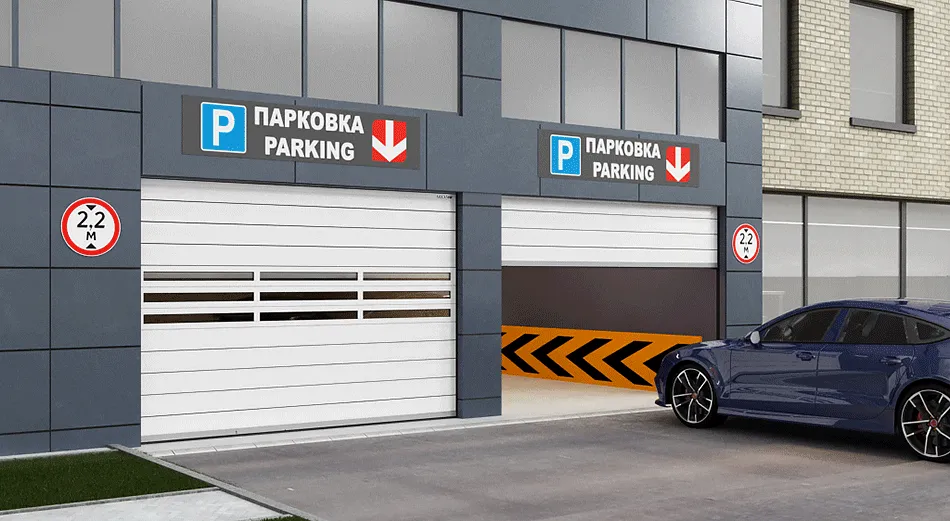

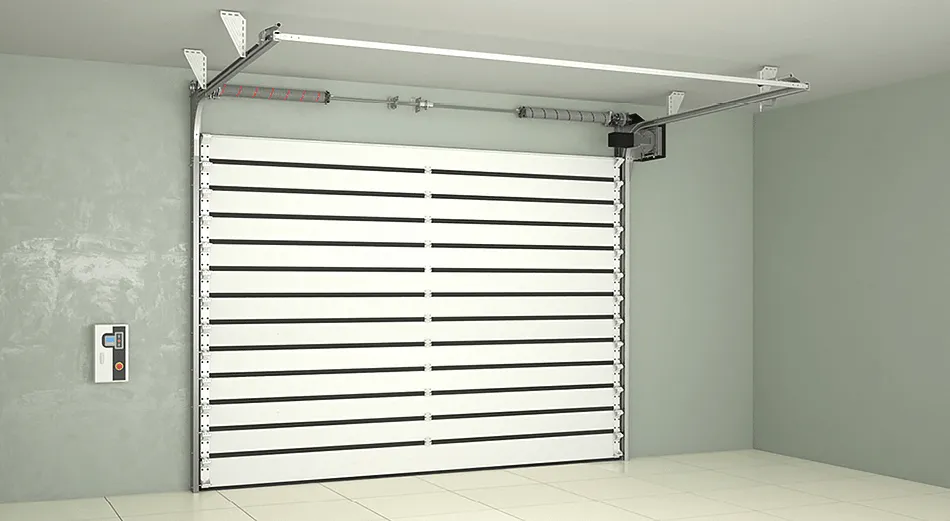

Промышленные секционные ворота ISD01-Parking вобрали в себя все преимущества двух конструкций: секционных и скоростных промышленных ворот. Они открываются крайне быстро, поэтому устанавливаются в паркингах и гаражах, складах и других промышленных объектах.

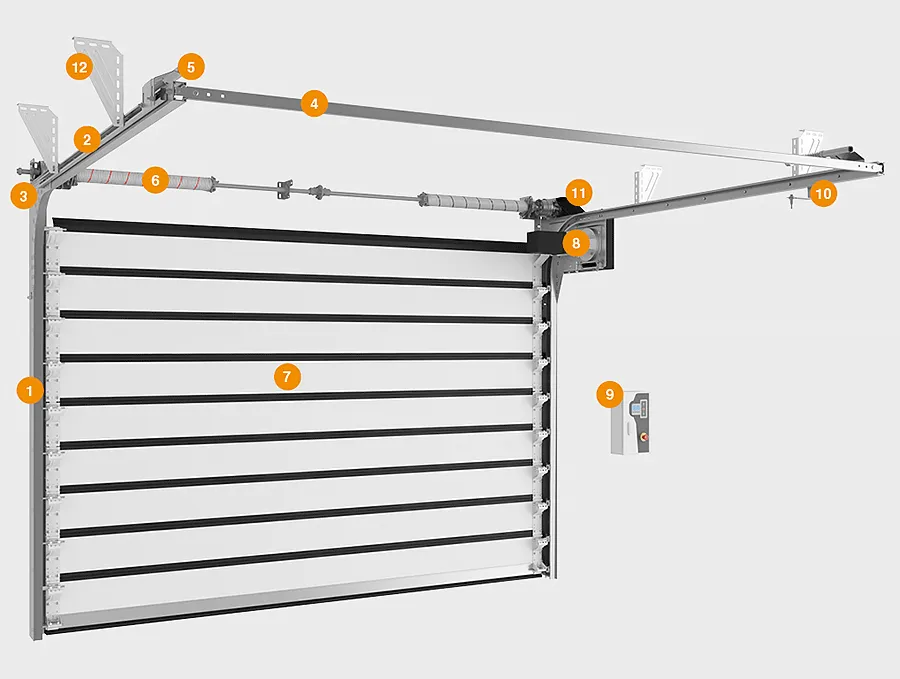

Конструкция ворот ISD01-Parking
  1. Вертикальная направляющая
  2. Горизонтальная направляющая
  3. Изгиб
  4. С-профиль
  5. Пружинный амортизатор

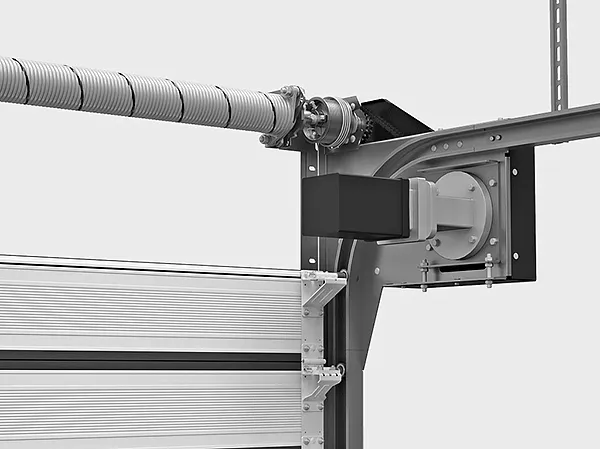

  6. Балансировочный пружинный механизм (торсионная пружина)
  7. Полотно ворот в сборе с фурнитурой
  8. Электропривод
  9. Блок управления
  10. Датчик концевого положения
  11. Защитный кожух передаточной цепи
  12. Кронштейны крепления к потолку
Характеристики промышленных ворот ISD01-Parking
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение
Скорость открывания, м/с 1,0
Скорость закрывания, м/с 0,8
Ресурс ворот, циклов 1 000 000
Ресурс торсионного механизма, циклов 100 000
Параметр Показатель
Высота проема, мм от 2 000 до 3 700
Ширина проема, мм от 2 000 до 5 000
Притолока, мм от 430
Пристенки, мм от 150;
со стороны установки привода — от 230
Упаковка в проем Характеристики упаковка
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав картон, пенопласт, стретч-пленка, скотч
Ширина, мм упаковка щита — 250
Высота, мм упаковка щита — от 200 до 800
Длина, мм упаковка щита — от 2 000 до 6 100
Вес брутто, кг до 1 000
Количество в упаковке упаковка щита — от 9 до 17 панелей;
упаковка направляющих — 1 система направляющих;
упаковка комплектующих — коробка с комплектацией (может быть несколько);
упаковка привода — коробка с приводом и коробка с блоком управления;
возможны дополнительные упаковки (окантовка и пр.)
Комплектация промышленных ворот ISD01-Parking
  • Базовая
  • Дополнительная

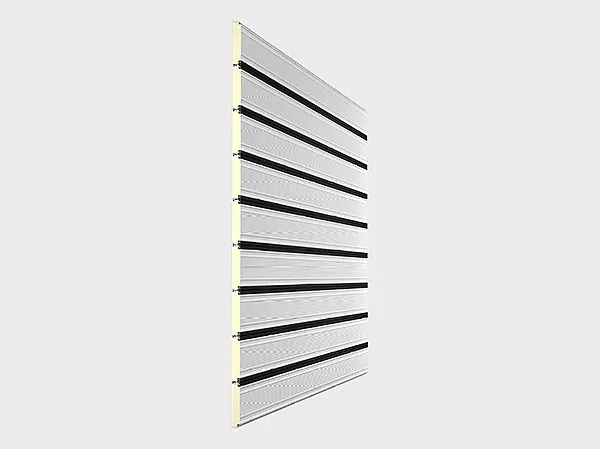

Полотно
Полотно, сделанное из сэндвич-панелей, способствующих эффективному использованию электроэнергии. Толщина — 40 миллиметров.

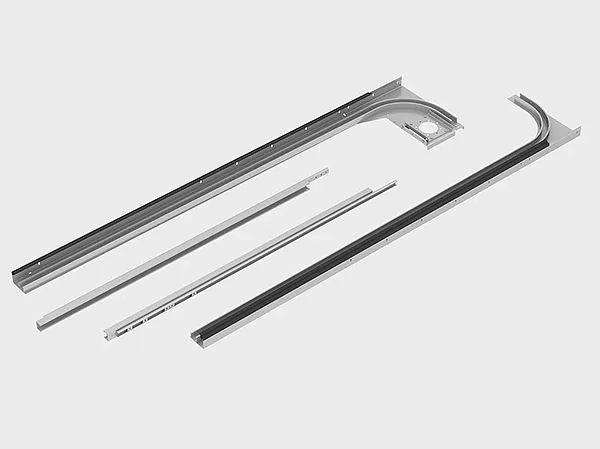

Комплект направляющих и угловых стоек
Комплект направляющих и угловых стоек.

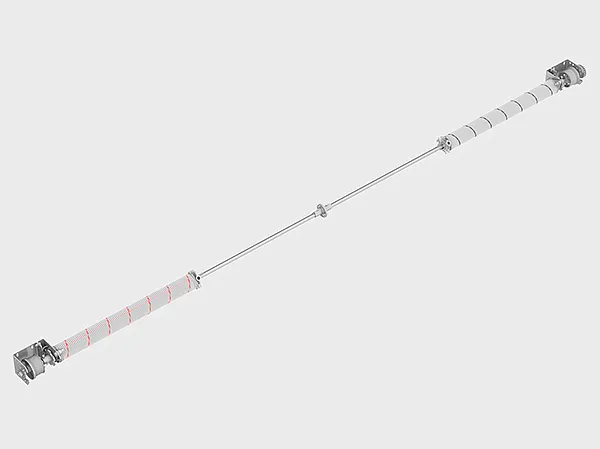

Торсионный механизм
Надежный торсионный механизм, рассчитанный на 100 тысяч циклов.

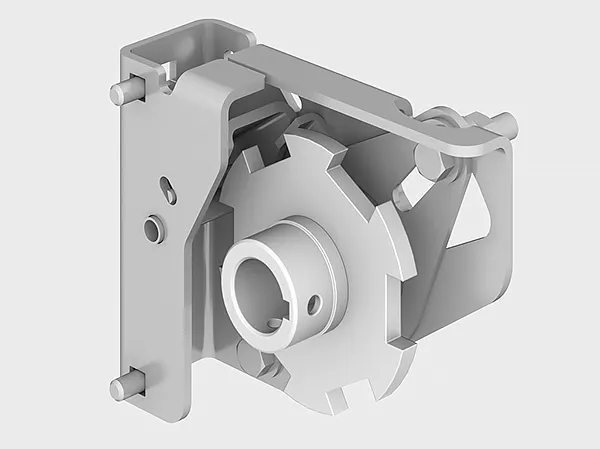

Устройство защиты от обрыва пружины
Устройство, защищающее от обрыва пружины. В форс-мажорной ситуации оно блокирует вал. Это действие блокирует падение полотна конструкции.

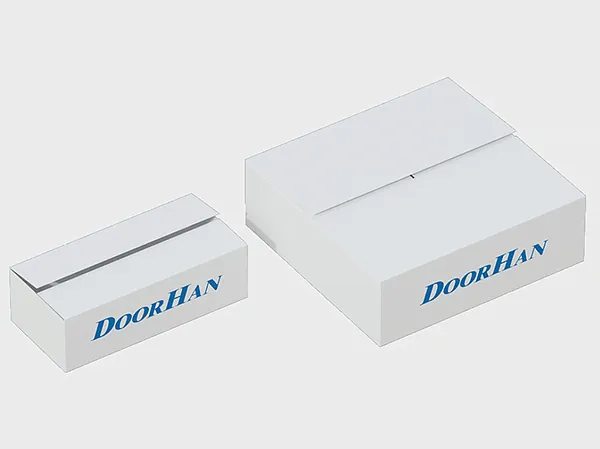

Монтажный комплект
Монтажный комплект. Поставляется в специальной коробке, в которой также находится паспорт ворот и инструкция по установке.
Блок управления и электрический привод
Блок управления и электрический привод, который оснащен системой аварийной разблокировки промышленных ворот.

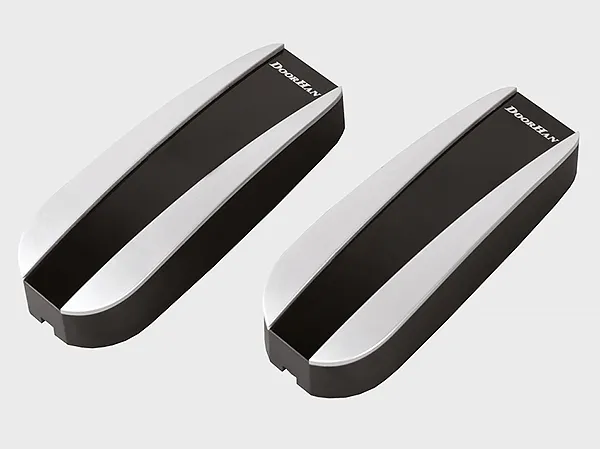

Фотоэлементы
Фотоэлементы. Создают дополнительную безопасность. Если в зоне работы полотка появляется посторонний предмет, человек или препятствие, фотоэлементы отдают системе сигнал. Конструкция принимает решение об остановке или реверсе в соответствии с логикой работы.

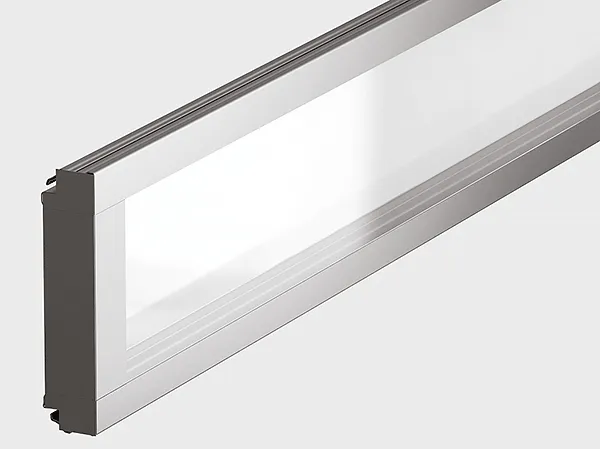

Панорамное остекление
Панорамное остекление. Возможность частичного или полного панорамного остекления.

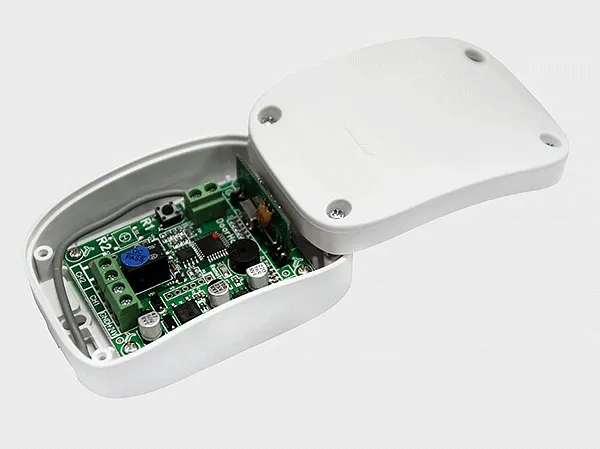

Внешний радиоприемник
Внешний радиоприемник. Позволяет управлять автоматической системой с помощью специального пульта дистанционного управления DoorHan.

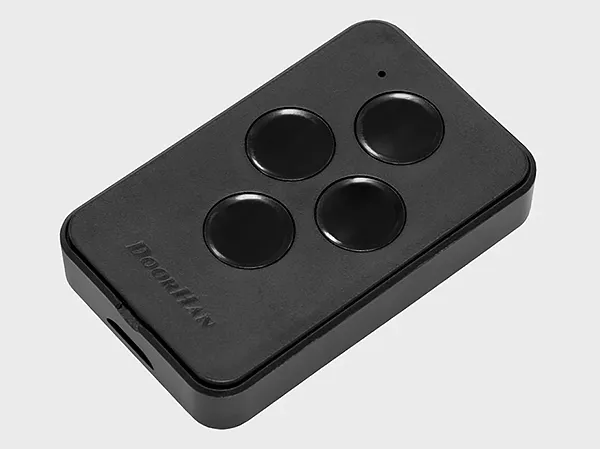

Пульт дистанционного управления DoorHan
Пульт дистанционного управления DoorHan. Работает с системами, к которым подключен соответствующий радиоприемник.
Монтаж ворот ISD01-Parking
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

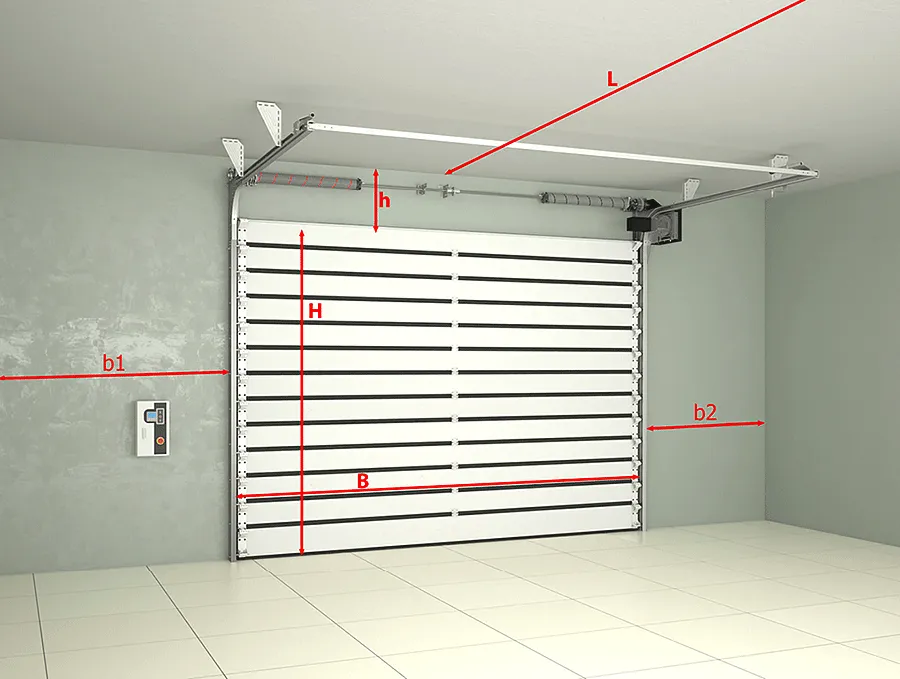

Чтобы снять нужные замеры достаточно иметь под рукой рулетку и строительный уровень. Важно проводить все замеры внутри помещения. Каждое измерение проводится как минимум в трех точках.

  • H — высота проема (расстояние от нижней точки проема до верхней).
  • B — ширина проема (расстояние от левой до правой точки проема).
  • h — верхняя перемычка (расстояние от верха проема до потолка). Должно быть от 430 миллиметров.

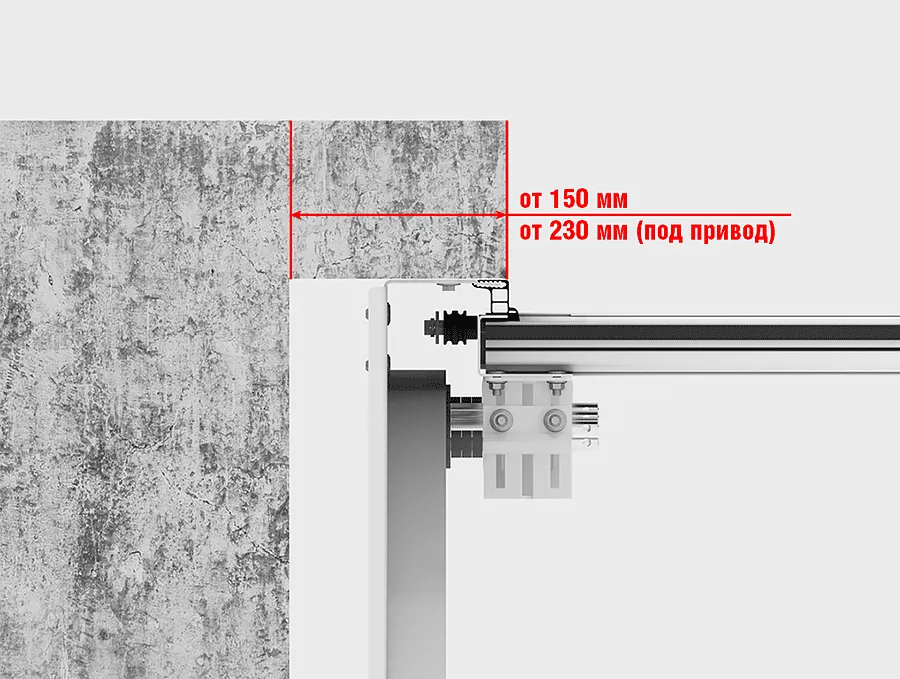

  • b1 / b2 — левое / правое расстояние от соответствующего края проема до препятствия. Должно быть от 150 миллиметров, а со стороны привода — от 230.
  • L — глубина помещения.

Важно!

  1. При замере значений B и H за итоговый параметр принимается максимальное значение.
  2. При измерении параметров h, b1, b2 и L за итоговую цифру берется минимальное значение.

Требования к объекту

  • Чтобы установка промышленных ворот ISD01-Parking прошла в соответствии с регламентом, к объекту предъявляется ряд требований:
  • Перепад уровня пола по ширине проема, где планируется установка, не превышает 1 сантиметр.
  • Обязательно обеспечение выдержки монтажной плоскости.
  • Система направляющих устанавливается на монолитное и прочное основание. Если такого нет, проводится окантовка либо для формирования проема применяются металлоконструкции.


Накладной монтаж. Направляющие устанавливаются на притолоку и пристенки с внутренней стороны проема.

ISD01 Parking

Усл. обозначение,
наименование параметра

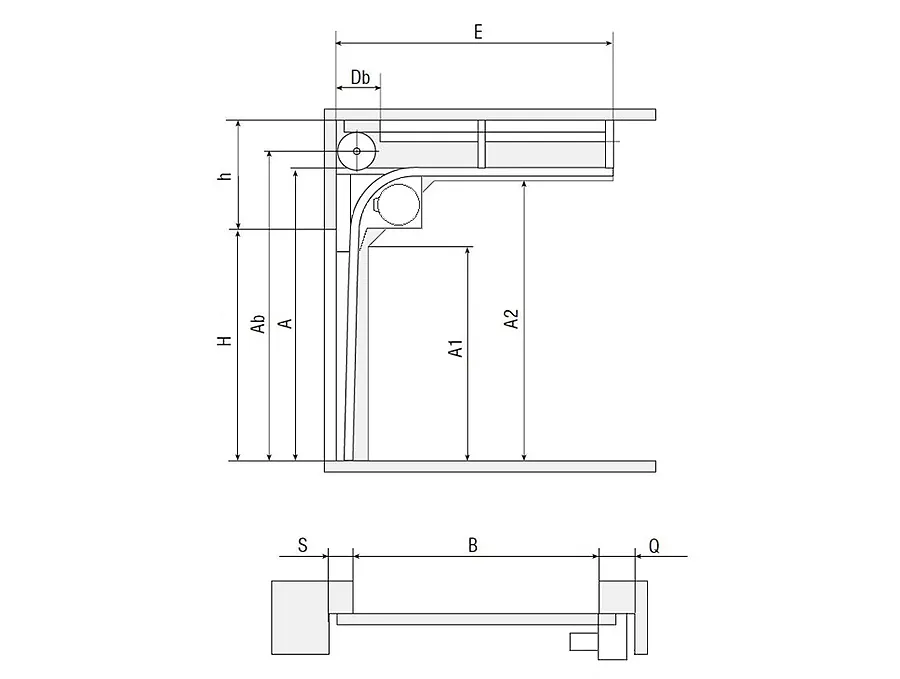

Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 430
B, мм Ширина проема B
A, мм Высота угловой стойки H + 275
A1, мм Высота вертикальной направляющей H – 215
Ab, мм Высота оси вала и барабана H + 341
A2, мм Высота горизонтальной направляющей H + 215
E, мм Длина горизонтальных направляющих H + 660
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 150
Q, мм Зона расположения привода на вал 230
Видео промышленных ворот ISD01-Parking
Вопрос-ответ
Для чего подходят промышленные секционные ворота?
arrow
Область применения очень широкая: для склада, на СТО или мойку, для цеха или ангара, паркинга, производства и т. д.
Какие промышленные ворота лучше выбрать?
arrow
Выбор типа промышленных секционных ворот зависит от ширины проёма, системы балансировки, необходимости опций: калитки, коррозийной стойкости и др. Более подробно о сравнении промышленных ворот читайте в статье.
Как подготовить проем для промышленных ворот?
arrow
Стены, притолока и пол гаража должны быть в одной плоскости (по уровню), не закрыты коммуникациями. Боковые поверхности проема ворот должны быть вертикальными. Пол помещения, желательно, должен иметь окончательный уровень («ноль»), либо иметь отметку («чистовая отделка»). Подробнее читайте в статье.
Какой должен быть размер проема для промышленных ворот?
arrow
Проем может быть абсолютно любого размера, т. к. ворота изготавливаются по вашему индивидуальному размеру.
На сколько уменьшатся высота и ширина проема после установки секционных ворот?
arrow
После монтажа ширина проема уменьшится на 10 мм за счет выступа боковых уплотнителей, а высота проема зависит уже от выбранного типа подъема и типа управления.
Какими системами защиты оборудованы ворота?
arrow
В дополнительной комплектации ворота могут быть оборудованы мистемами защиты от обрыва троса и устройствами защиты от разрыва пружин.
Насколько крепки от взломов секционные ворота?
arrow
Безопасность и надежность секционных ворот от несанкционированного проникновения не вызывает сомнений. В ручном режиме для запирания используются наружный ригельный замок и металлическая задвижка изнутри гаража. В случае автоматических ворот электропривод служит надежным запирающим устройством.
Насколько безопасны секционные ворота?
arrow
Системы защиты от обрыва троса и обрыва пружины предотвращают падение полотна в нештатных ситуациях. Конструкция сэндвич-панелей предусматривает систему защиты от защемления пальцев, так что секционные ворота безопасны даже для маленьких детей, а благодаря наличию дополнительной системы фотоэлементов, проём контролируется на наличие препятствий.
Можно ли установить автоматику через некоторое время после установки ворот?
arrow
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Как открыть автоматические ворота, если пропало электричество?
arrow
В случае отключения электроэнергии ворота остаются в запертом состоянии. Их можно поднять изнутри гаража вручную, используя ручной аварийный расцепитель, а в случае отсутствия дополнительного входа в гараж необходимо установить наружный аварийный расцепитель, с помощью которого можно разблокировать ворота и поднять их вручную.
Где можно купить секционные промышленные ворота?
arrow
Вы можете осуществить заказ из любой точки Беларуси. Наш специалист приедет и детально проконсультирует по всем воросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Возможно ли увеличить ресурс торсиона?
arrow
Да, возможно до 100 000 циклов.
Допустимо ли применение ворот в помещениях с повышенной влажностью?
arrow

Да. В данном случае рекомендуется использовать антикоррозионный пакет.
