Скоростные рулонные ПВХ ворота

Скоростные складывающиеся ворота SPEEDFOLD SDFS/SDFB используются на объектах с повышенной или нестабильной ветровой нагрузкой. Их задача — не только надежно защитить проем от посягательств посторонних лиц, но также обеспечить сохранение микроклимата и изоляцию внутреннего пространства.

Конструкция скоростных рулонных ворот SPEEDROLL SDFS/SDFB
  1. Привод
  2. Короб вала
  3. Полотно
  4. Ремень
  5. Прозрачная вставка (окно-панель)
  6. Вертикальная направляющая
  7. Нижняя кромка полотна

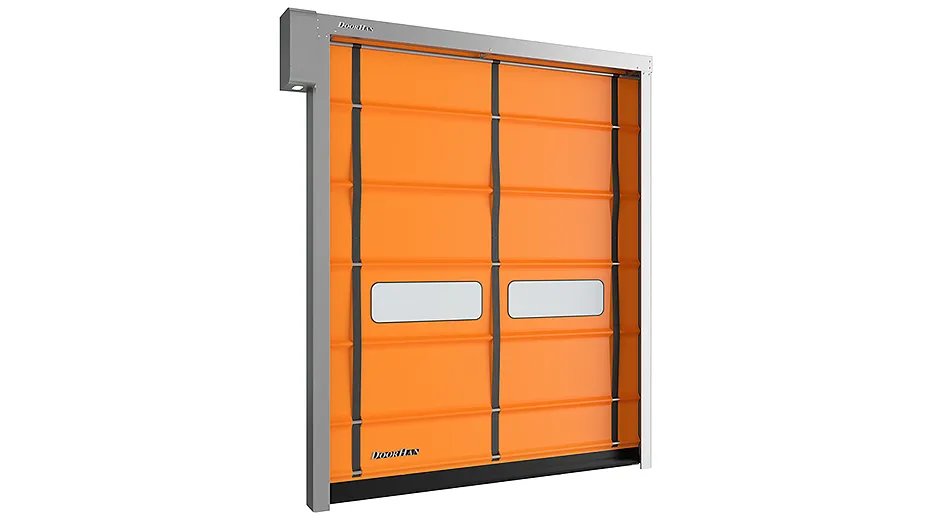

Внешний вид скоростных рулонных ворот SPEEDROLL SDFS/SDFB
  • Цвет каркаса
  • Цвет полотна
  • Поверхности
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3002 (красный) RAL 3002 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3002 (красный) RAL 3002 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
Каркас ворот без покраски из оцинкованной стали Каркас ворот без покраски из оцинкованной стали
Характеристики скоростных рулонных ворот SPEEDROLL SDFS/SDFB
  • Технические
  • Размеры
  • Упаковка
Параметр Значение Примечание
Ветровая нагрузка, км/ч CLASS2 (до 90) для ворот шириной до 12 000 мм
Ветровая нагрузка, км/ч CLASS3 (до 120) для ворот шириной до 5 000 мм
Ветровая нагрузка, км/ч CLASS4 для ворот шириной до 3 000 мм
Скорость открывания, м/с 1,0 для ворот до 5 000 × 5 000 мм
Скорость закрывания, м/с 0,5
Диапазон рабочих температур, °С от −5 до +50 если привод установлен снаружи здания
Диапазон рабочих температур, °С от −15 до +50 если привод установлен внутри здания
Диапазон рабочих температур, °С от −30 до +50 при использовании системы подогрева стоек и привода
Мощность, Вт 1 500
Класс защиты IP IP54 концевые положения отслеживаются энкодером
Напряжение питания, В 220 В / 50 Гц однофазное
Напряжение питания, В 380 В / 50 Гц трехфазное
Безотказность, количество циклов открывания-закрывания, не менее 1 000 000 зависит от условий эксплуатации
Параметр Показатель
Ширина проема, мм от 1 600 до 5 000 (до 12 000 для SDFB)
Высота проема, мм от 1 800 до 5 000 (до 12 000 для SDFB)
Притолока, мм 1 000 (1 100 для SDFB)
Пристенки, мм 130 (250 для SDFB)
Упаковка в дерево Характеристики упаковки
Состав упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, закреплено все хомутами
Длина, мм зависит от длины соcтавных частей ворот
Ширина, мм от 640 до 705
Высота, мм от 480 до 730
Комплектация скоростных рулонных ворот SPEEDROLL SDFS/SDFB
  • Базовая
Вал из оцинкованной стали
Вал из оцинкованной стали. Диаметр — 90/130 миллиметров.

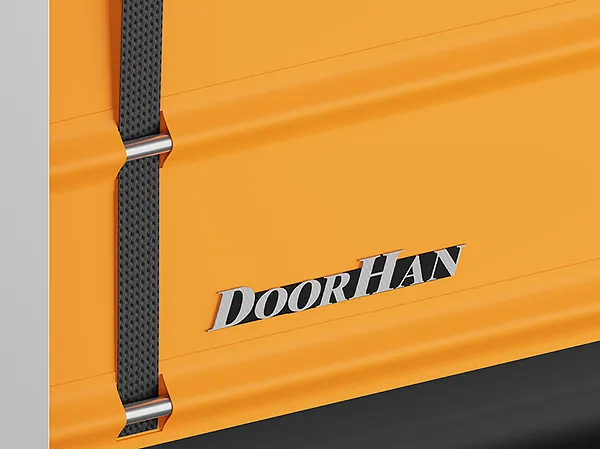

Полотно
Полотно.
Блок управления
Блок управления. Он находится в стальном окрашенном корпусе 300×400×150 миллиметров. Соответствует классу защиты IP54. Поставляется с частотным преобразователем.
Фотоэлементы
Фотоэлементы. Они монтируются на расстояние 500 миллиметров от пола и в верхних боковых точках стен. Выявляют неправильную размотку полотна при открытии.
Выносные фотоэлементы
Выносные фотоэлементы на столбиках и сигнальные лампы.
Монтаж скоростных рулонных ворот SPEEDROLL SDFS/SDFB
  • Подготовка объекта
  • Способы монтажа

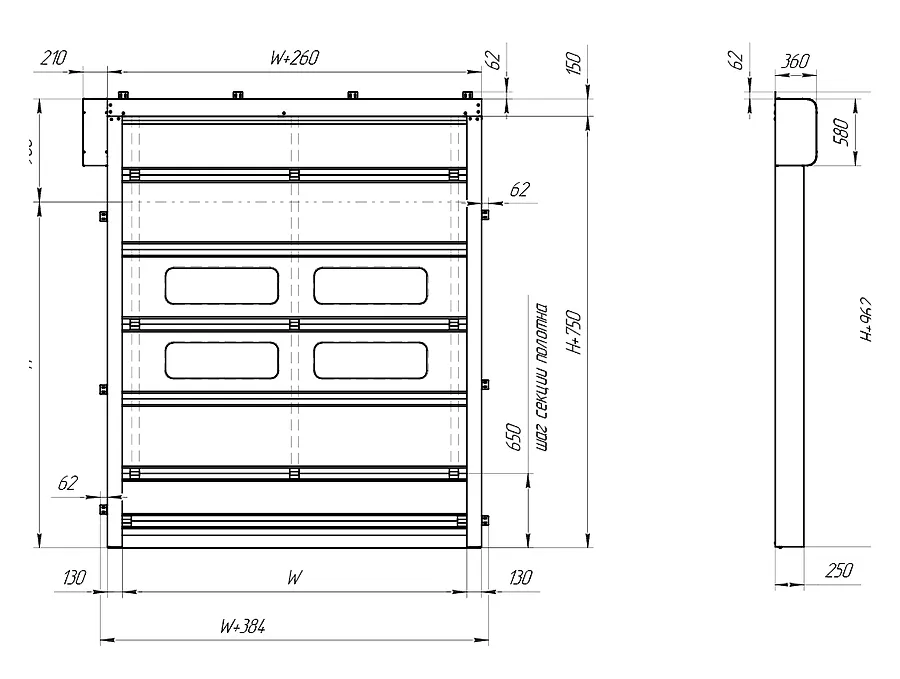

  • Конструктивные решения

Перед установкой скоростных складывающихся ворот SPEEDFOLD SDFS/SDFB, важно провести некоторые замеры, каждый из которых выполняется, как минимум, по трем точкам. Это требуется, для обеспечения точности. Для значений «Н» и «W» за итоговый размер принимается наибольшая величина при измерении.

H — высота проема (расстояние от пола до верха проема)

W — ширина проема (расстояние от левого края до правого края проема)

Конструкция складывающихся скоростных ворот SPEEDFOLD SDFS/SDFB устанавливается только накладным способом.

Условия эксплуатации скоростных рулонных ворот SPEEDROLL SDFS/SDFB

Мы предлагаем не только скоростные складывающиеся ворота, а также дальнейшую помощь в обслуживании и ремонте конструкции. Наша задача — сделать так, чтобы эксплуатация ворот была для вас беспроблемной и легкой.

  • Регулярное проведение технического осмотра и обслуживания.
  • Для ручного открытия и закрытия ворот использовать только вороток.
  • Запрещается подвергать любые элементы конструкции механическому воздействию.
  • Поддерживайте направляющие полотна в чисто виде.
  • Запрещается находиться в проеме во время работы ворот не только людям и животным, но также посторонним предметам.
Видео скоростных рулонных ворот SPEEDROLL SDFS/SDFB
Вопрос-ответ
Можно ли установить автоматику через некоторое время после установки ворот?
arrow
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Насколько крепки от взломов секционные ворота?
arrow
Безопасность и надежность секционных ворот от несанкционированного проникновения не вызывает сомнений. В ручном режиме для запирания используются наружный ригельный замок и металлическая задвижка изнутри гаража. В случае автоматических ворот электропривод служит надежным запирающим устройством.
На сколько уменьшатся высота и ширина проема после установки секционных ворот?
arrow
После монтажа ширина проема уменьшится на 10 мм за счет выступа боковых уплотнителей, а высота проема зависит уже от выбранного типа подъема и типа управления.
Можно ли с одного пульта управлять сразу несколькими конструкциями?
arrow
Да, можно. Пульты имеют 4 радиоканала. С помощью одного такого пульта можно управлять четырьмя конструкциями.
В чем разница между гаражными и промышленными воротами?
arrow
Принципиальной разницы между ними нет. Конструкция и технологии одни и те же. Разница может быть только в размере, типе подъема и, соответственно, использовании более прочных креплений и элементов.
Могу ли я купить ворота не в Минске?
arrow
Да, конечно! Вы можете приобрести нашу продукцию в Минске, за Минском и в любой точке Беларуси, т. к. мы работаем по всей стране. Некоторые заказы мы выполняем и за пределами страны.
Какими системами защиты оборудованы ворота в стандартной комплектации?
arrow

Системами защиты от обрыва троса и устройствами защиты от разрыва пружин.

Допустимо ли применение ворот в помещениях с повышенной влажностью?
arrow

Да. В данном случае рекомендуется использовать антикоррозионный пакет.

Возможно ли увеличить ресурс торсиона?
arrow

Да, возможно до 100 000 циклов.
