Все о распашных воротах от профессионалов

Распашные ворота — это классическая, широко распространенная конструкция, удобная в эксплуатации и надежная. Ее используют для перекрытия любых типов проемов в помещениях промышленных предприятий, складских и торговых пунктов, ангаров для техники, гаражей, частных владений.

Классификация распашных ворот

Устройство и конструкция ворот распашного типа неизменна на протяжении долгого времени.

В зависимости от устройства, распашные ворота классифицируют следующим образом:

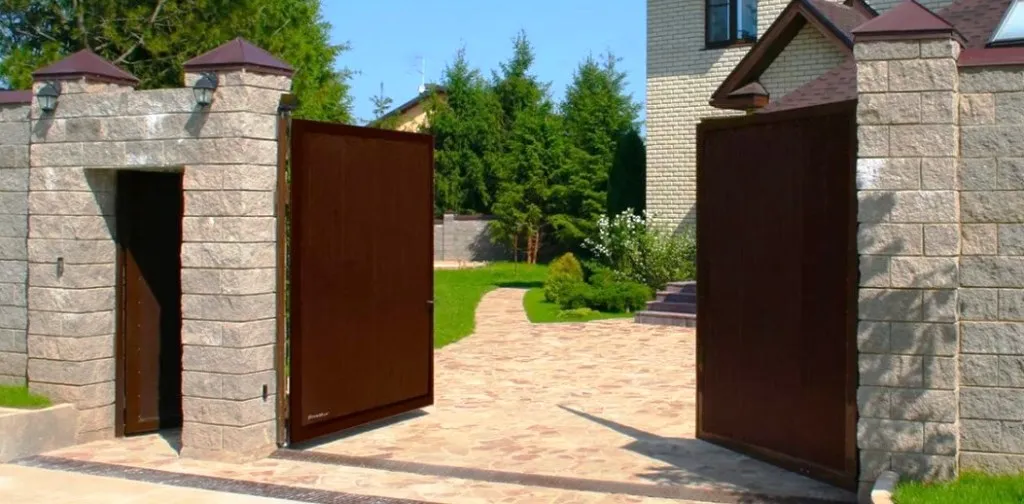

• Двустворчатые ворота — классическая модель, состоящая из двух идентичных полотен. Конструкционно, они представляют собой каркас из двух рам, обшитых листовым материалом: профнастилом, профлистом, поликарбонатом и др.;
• Одностворчатые распашные ворота. Конструкция состоит из одного сплошного распахивающегося полотна (как обычная входная дверь). У такой модели есть ряд существенных недостатков: она требует слишком много свободного пространства для «маневра», кроме того, она дисбалансирована. Весь вес створки приходится на один опорный столб, и, чтобы изделие нормально функционировало, потребуется вложить немалую сумму в укрепление опор;
• Ворота распашные складчатые с одним или двумя складывающимися полотнами. Модель предназначена для перекрытия проемов большой ширины. Складчатая конфигурация позволяет снизить ветровую нагрузку на распашные створки, уменьшить давление на опорные стойки и крепежи, сэкономить полезное пространство в зоне открывания.

Для обеспечения беспрепятственного прохода при закрытых створках, каждый из вышеперечисленных видов изделия может оснащаться калиткой. Она может быть установлена в любой створке: необходимо лишь оборудовать дополнительные опоры. При установке гаражных ворот, чаще всего калитка устанавливается врезным способом в одной из створок.

Чтобы обозревать происходящее за воротами, в полотно можно встроить смотровые окошки из оргстекла или поликарбоната.

Для производства современных распашных ворот применяются такие материалы:

• Металлический профилированный лист
• Дерево
• Теплая сэндвич-панель
• Поликарбонат
• Ковка

Материал подбирается в зависимости от назначения изделия. Так, если оно будет оснащаться автоматикой, целесообразно сделать его из легких материалов: поликарбоната, профнастила. В принципе, материал исполнения может быть любым: для тяжелых створок просто будет необходимо поставить усиленную автоматику и прочные петли.

Классификация распашных ворот в зависимости от назначения:

• Уличные, въездные
• Гаражные
• Внутренние ворота (например, на предприятии)
• Ворота для перекрытия внешних проемов промышленных зданий, предназначенных для пропуска рельсового и безрельсового транспорта (обычно имеют усиленную конструкцию и применяются в любых климатических условиях: выдерживают температуры ниже −40 °С)

Распашные ворота для перекрытия внешних и внутренних проемов (гаражи, производственные помещения) можно утеплить. Монтаж заполнения может быть выполнен встроенным или накладным способом, в горизонтальной и вертикальной ориентации. Вид материала зависит от элементов заполнения (экструдированный профиль из алюминия, профиль сплошного и разреженного заполнения, сэндвич-панель, профиль роликовой прокатки и др.).

При встроенном типе монтажа допустимо также комбинированное заполнение: в этом случае, ворота делятся на определенное количество частей посредством разделительного импоста.

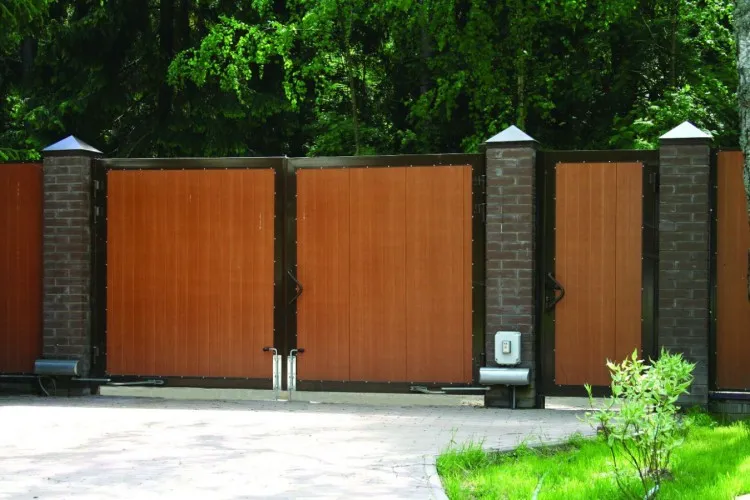

Чтобы повысить удобство эксплуатации в домашних условиях, а также оптимизировать пропускной цикл в рамках предприятия, распашные ворота оснащаются автоматикой.

Достоинства и недостатки распашных ворот

В числе преимуществ распашного типа ворот:

• Конструкционная простота и функциональность
• Удобство эксплуатации
• Надежность и долговечность
• Универсальность применения
• Ремонтопригодность и неприхотливость: на протяжении всего срока эксплуатации, изделие требует минимального обслуживания
• Большой диапазон цен распашных ворот позволяет выбрать оптимальное предложение

К недостаткам данной модели можно отнести необходимость большого свободного пространства для открывания створок. Если ворота устанавливаются на внешние проемы, в зимнее время зону открывания придется постоянно расчищать от снега и льда.

Кроме того, из-за недостаточной плотности примыкания створок, изделие может иметь плохую теплоизоляцию: исправить данный недостаток можно при помощи установки термоизоляционного заполнения и герметизации проема эластичным уплотнителем.

Конструкция и устройство

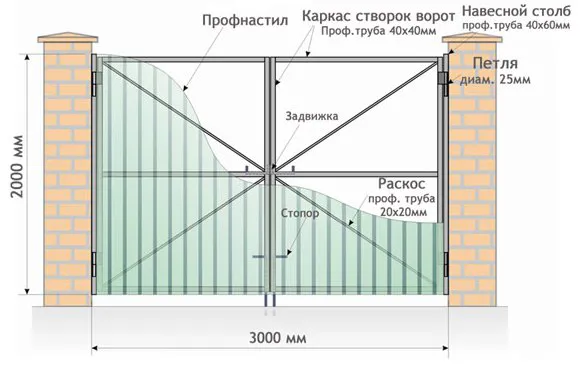

За все время существования распашной конструкции ворот, принцип их действия не менялся: классически, такая модель имеет 2 подвижные створки, закрепленные при помощи петель на опорах и распахивающиеся в одну или в обе стороны.

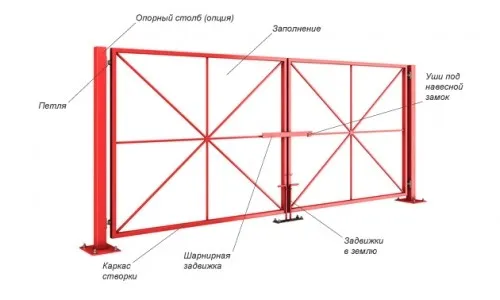

Для усиления конструкции, на каркасе створки ворот предусмотрено одно или несколько ребер жесткости.

Рама створок (или створки) сделана на основе металлического швеллера. Само полотно может выполняться из многослойных металлических панелей, прикрепленных к швеллеру болтами. Торцы полотна закрываются декоративными накладками из металла. Створки навешиваются на раму при помощи шарнирных петель.

Периметр створок обычно герметизируется эластичным резиновым уплотнителем, устойчивым к промерзанию.

Каркас, встроенная калитка и опорные стойки покрываются грунтом, а обшивка и нащельники — эмалью. Это защищает изделие от коррозии и негативного воздействия агрессивных веществ.

Подготовка к монтажу ворот

Монтаж ворот производится как в проеме, так и за ним. Направление открывания створок продумывается заранее: от этого зависит способ крепления и разворот петель.

Установочное место должно хорошо освещаться. На время монтажа нужна полная защита от атмосферного воздействия.

Для установки используется следующий набор инструментов:

• Резиновая киянка
• Уровень строительный
• Набор слесарных инструментов, шестигранные ключи, отвертки
• Дрель с насадками М10
• Клепальный инструмент
• Комплект сверл
• Рулетка, разметочные колышки, маркер, карандаш

Все металлические крепежные элементы должны быть оцинкованы с целью защиты от коррозии. На выбор крепежа для ворот влияют, прежде всего, особенности проема:

Для проемов из сплошного материала (натуральный природный камень, цельный кирпич, бетон) применяются стальные клиновые анкеры, пластиковые дюбели и забивные анкеры из стали (диаметр элементов: 10 мм);

Проемы из пористых и пустотелых материалов (силикатный, керамический кирпич, пенобетон, пеносиликат и др.) перед монтажом ворот необходимо оформить при помощи фасонного профиля из стали, железобетонной конструкции или кирпичной кладки. Если не упрочнить проем, использование вышеперечисленного крепежа не даст гарантии устойчивости конструкции.

Для распашных моделей применяются петли с подшипником (минимум 4 штуки). Качество и правильность монтажа петель влияет на надежность всей конструкции. Чем больше вес створки, тем прочнее должны быть петли.

Сборка и монтаж

Процедура сборки распашных ворот состоит из следующих этапов:

• Сборка рамы. Перед началом процедуры необходимо подготовить комплектующие: запилить стойки и балки под углом в 45 градусов, столб и перемычку-импост — под прямым углом. Все детали рамы при сборке должны лежать в одной плоскости: для этого можно использовать пенопластовые или деревянные подкладки. Установка горизонтальной перемычки-импоста необходима при оборудовании изделия электроприводом
• Монтаж петель и сборка угловых рамных соединений
• Установка импоста
• Выравнивание диагоналей собранной рамы (после сборки рама не жесткая: даже минимальное смещение исказит геометрически пропорции изделия). Разница длин диагоналей должна составлять максимум 5 мм (замер производится рулеткой)
• Финишная сборка рамы
• Сборка створок
• Разметка отверстий для крепежа кронштейнов
• Установка заполнения и подрезка панелей
• Монтаж тросовой растяжки
• Крепление декоративных заглушек и герметизирующего уплотнителя по периметру

Порядок монтажа:

• В соответствии с направлением открывания и типом монтажа (накладной, встроенный) прикладывается створка ворот. Минимальный отступ между нижним краем створки и полом составляет 2 см
• Разметка мест крепления створок и просверливание отверстий для крепежа. Встроенный монтаж выполняется через отверстия в опорных столбах, накладной — при помощи кронштейнов
• Створка ставится параллельно проему, при помощи винтов регулируется величина зазора между столбом и створкой, а также корректируется вертикальное положение створки в закрытом и открытом состоянии
• Установка декоративных заглушек на отверстия для крепежа створок
• Монтаж и закрепление ручек, засовов
• Установка упоров и втулки
• Установка электропривода (отдельные линейные приводы требуют дополнительного монтажа кронштейнов), наладочные работы и проверка функционирования изделия

После окончания монтажных работ необходимо проверить корректность движения створок: поворот на петлях должен быть плавным, без скрипа, по всей траектории движения створок должна сохраняться одинаковая длина зазора между полом (провисании створки максимум 5 мм).

Монтаж распашных ворот — достаточно трудоемкая работа, требующая участия как минимум 2 человек, владеющих соответствующими навыками. Неграмотный монтаж приводит к тому, что ворота функционируют неправильно, а составные элементы быстро изнашиваются и выходят из строя. И, самое главное, производитель не оказывает гарантийную поддержку в том случае, когда причиной поломок изделия послужили ошибки на этапе установки, проводимой, к тому же, непрофессионалами. Подробности об услугах специалистов по монтажу распашных ворот можно узнать в разделе «Ремонт и сервис».

Критерии выбора автоматики для распашных ворот

Привод для автоматизации распашных ворот выбирается в соответствии со степенью эксплуатационной нагрузки, а также габаритами изделия:

• Ширина и общая площадь створки
• Вес и легкость хода створки
• Расстояние от боковой опоры до петель

В широком разнообразии электроприводов выделяется 2 типа, применяемых для распашных ворот:

• Линейный (более 95% ворот данного типа оснащено данным типом привода). Популярность модели обусловлена конструкционной простотой и надежностью
• Рычажный привод менее популярен, так как стоит дороже линейного привода, однако уступает ему по параметру мощности

Не менее важны при выборе автоматики такие функциональные параметры как:

• Резерв мощности. Рассчитывая мощность тяги, нужно ориентироваться на габариты створки и учитывать запас (раза в 2—3 по весу и 1—2 по ширине створки). Если изделие будет работать на пределе, оно быстро сломается
• Интенсивность пропускного цикла ворот. Изделия для домашнего и для промышленного применения обладают разными характеристиками интенсивности. Так, в быту будет достаточно 30% интенсивности (около 27—30 циклов открывания ворот в час), а в промышленной сфере этот показатель существенно выше. Кроме того, промышленная автоматика должна иметь хорошую систему охлаждения двигателя и редуктора

Ассортимент производителей электроприводов можно оценить в разделе «автоматика для распашных ворот». Чтобы исключить хлопоты по подбору правильной автоматики, в каталоге представлены также изделия, укомплектованные приводом.
