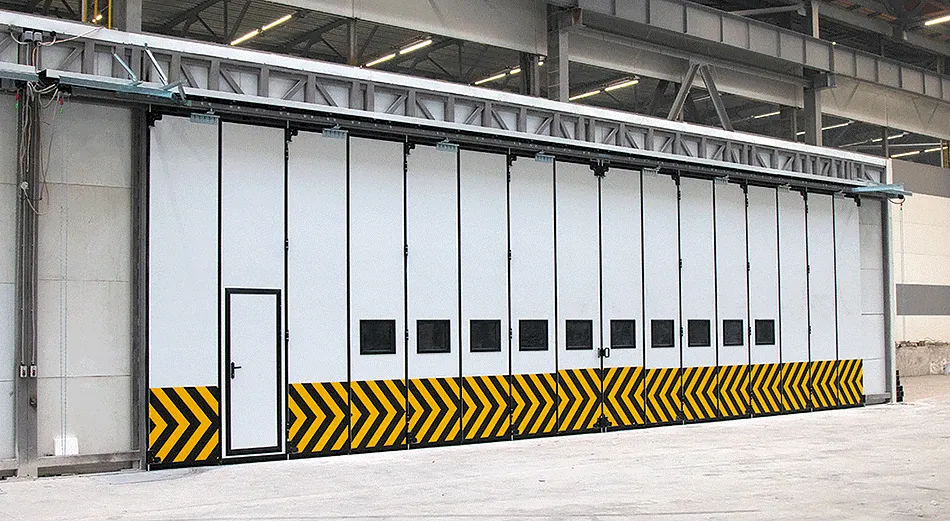

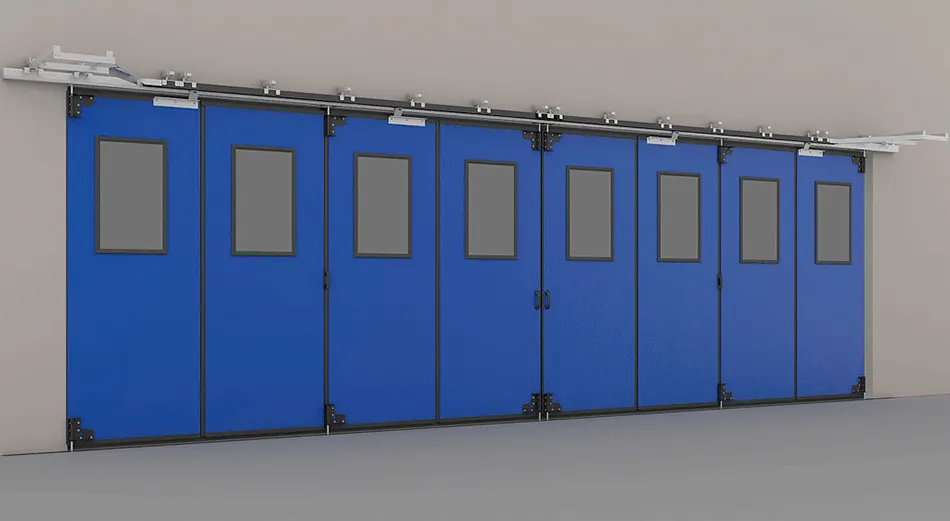

Складные (складчатые) ворота

Складчатые промышленные ворота с нижней направляющей, в отличие от моделей без нее, устанавливаются на промышленных объектах, где требуется перекрытие очень больших проемов:

  • Ширина: от 2 500 до 30 000 миллиметров.
  • Высота: от 2 000 до 8 000 миллиметров.

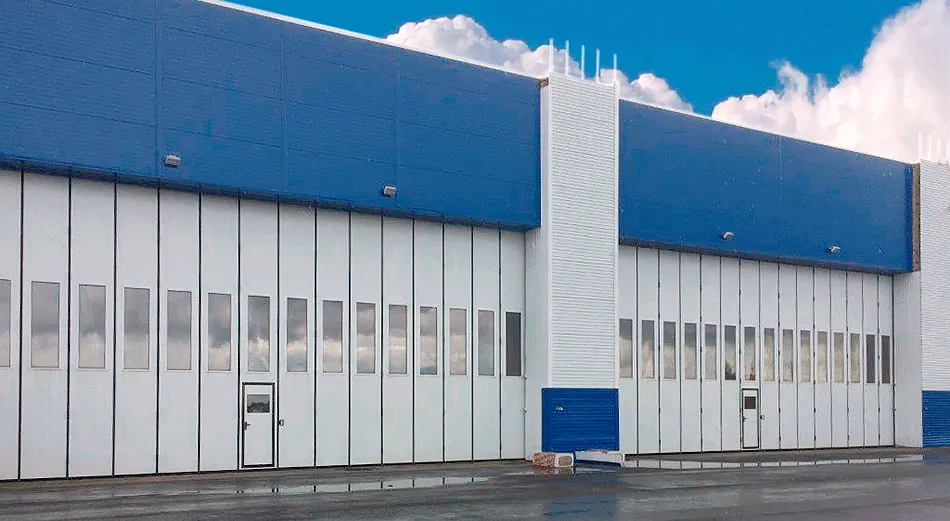

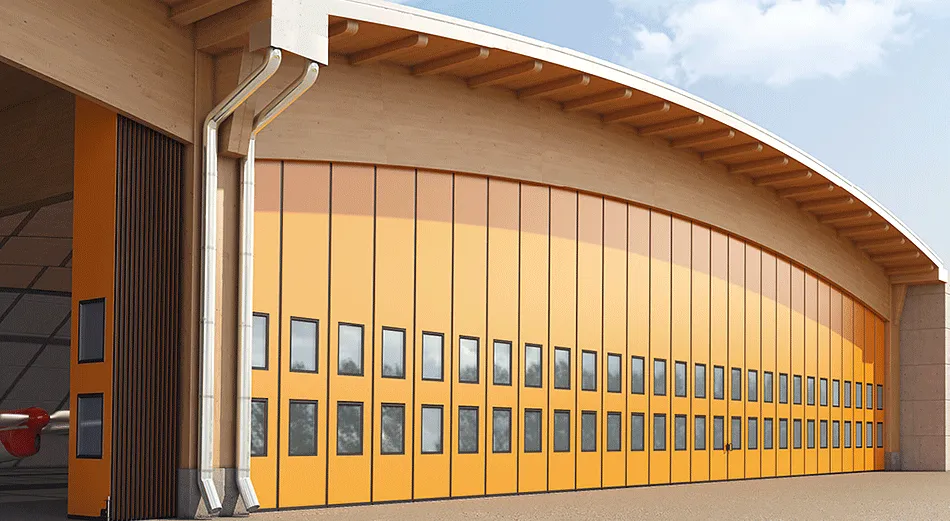

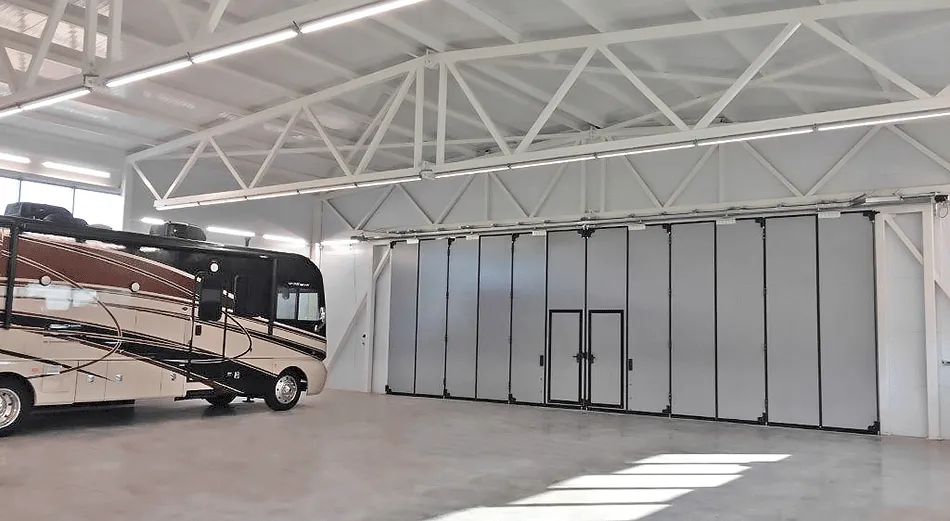

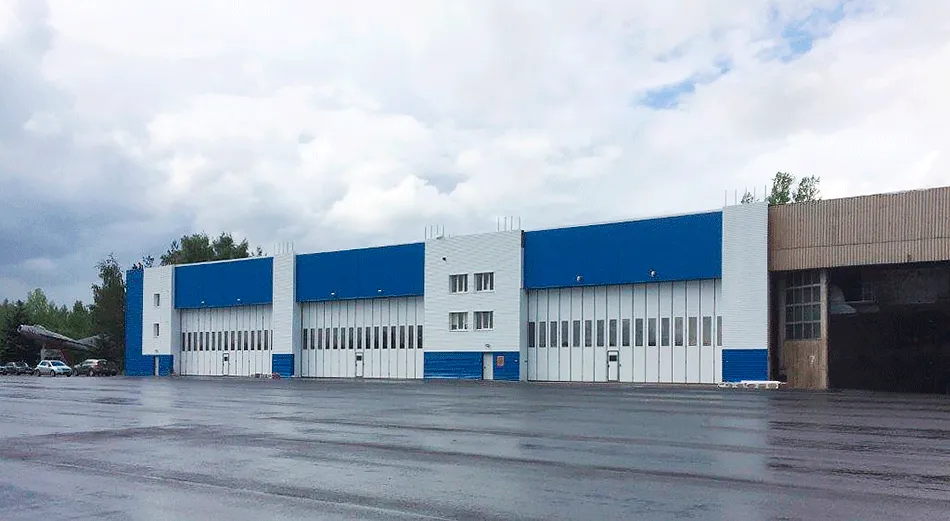

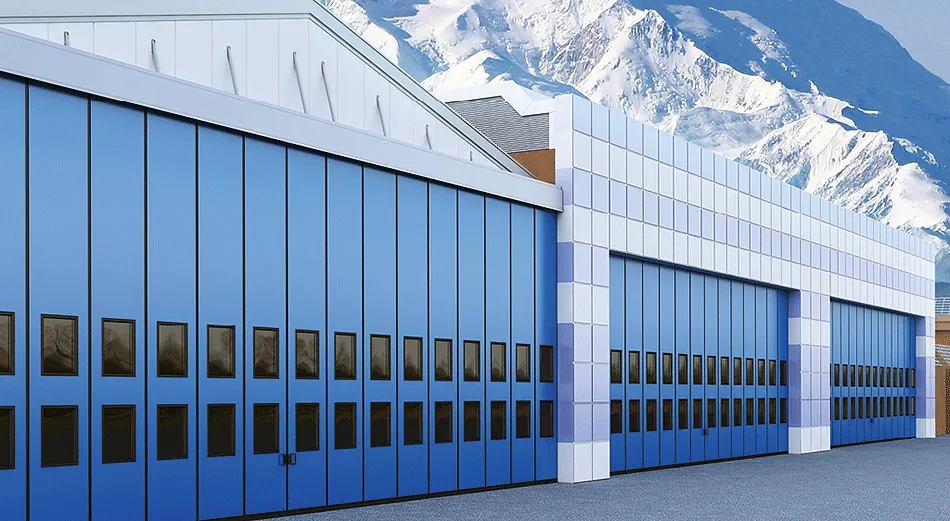

Такие проемы обычно встречаются в гаражах, на складах, в депо автотранспорта, автосалонах, ангарах и прочих крупных объектах.

По сравнению с аналогичными конструкциями, у складчатых ворот с нижней направляющей минимальное количество требований к проему. Они теплые и герметичные. Это позволяет использовать конструкцию в любых климатических зонах.

Больше информацииМеньше информацииarrow-right-blue

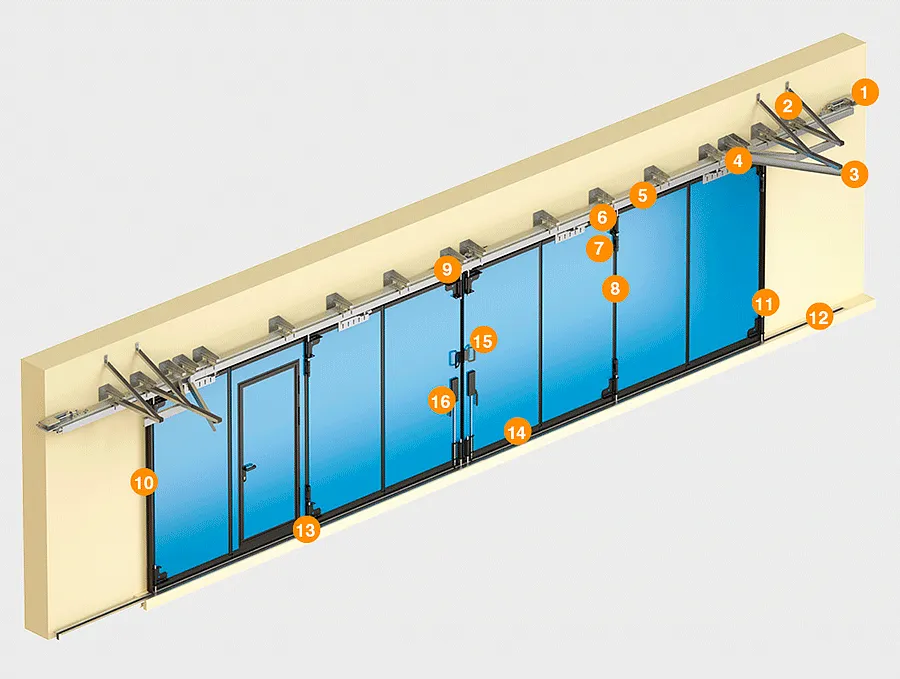

Конструкция складчатых промышленных ворот с нижней направляющей
  • Кронштейн крепления привода с натяжителем
  • Кронштейн крепления к стене
  • Отклоняющая система с раскосами
  • Верхний направляющий ролик
  • Несущая стальная балка
  • Регулируемая роликовая опора
  • Кронштейн крепления роликовой опоры
  • Петля
  • Кронштейн крепления полотна ворот к цепи
  • Концевой резиновый уплотнитель
  • Шиповой резиновый уплотнитель
  • Нижний направляющий профиль
  • Нижний ролик
  • Щеточный уплотнитель
  • Стальная ручка
  • Вертикальная ригельная задвижка


Внешний вид складчатых ворот с нижней направляющей
  • Поверхности
  • Цвета
Гладкая (внешняя) Гладкая (внешняя)
RAL 9003 белый RAL 9003 белый
RAL 8014 коричневый RAL 8014 коричневый
RAL 5005 синий RAL 5005 синий
RAL 6005 зеленый RAL 6005 зеленый
RAL 3005 бордовый RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый RAL 1014 бежевый
RAL 7004 серый RAL 7004 серый
Нестандартный цвет по карте RAL Нестандартный цвет по карте RAL
Характеристики складчатых ворот с нижней направляющей
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Воздухонепроницаемость по ГОСТ 26602.2-99, Па 50
Водонепроницаемость по ГОСТ 26602.2-99, Па 50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ 26602.5-2001 480
(класс Г)

Приведенное сопротивление теплопередаче, м² * °С/Вт 0,65 при толщине сэндвич-панели 55 мм
Безотказность, количество циклов открывания-закрывания, не менее 20 000 минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м² 25 при толщине сэндвич-панели 55 мм
Группа горючести по ГОСТ 30244-94 Г2
(умеренно горючие)
при толщине сэндвич-панели 55 мм
Группа воспламеняемости по ГОСТ 30402-96 В2
(умеренно воспламеняемые)
при толщине сэндвич-панели 55 мм
Параметр Показатель
Ширина проема, мм 2 500–30 000
Высота проема, мм 2 000–8 000
Притолока, мм от 350
Пристенки, мм от 435 до 2 204
Упаковка в дерево Характеристики упаковки
Состав пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм длина упаковки зависит от длины сэндвич-панелей
Ширина, мм ширина упаковки равна ширине сэндвич-панелей + 150 мм
Высота, мм высота упаковки зависит от количества сэндвич-панелей
Комплектация складчатых ворот с нижней направляющей
  • Базовая
  • Дополнительная
Полотно ворот
Полотно ворот состоит из сэндвич-панелей. Их толщина — 55 миллиметров. Все панели заполнены пенополиуретаном. Они не промерзают и минимизируют потери тепла в помещении. Полотно поставляется уже в собранном виде из стальных панелей, петель, роликов, резиновых уплотнителей. Могут наполняться различными материалами в соответствии с пожеланиями заказчика.
Направляющая верхняя
Верхняя направляющая с отклоняющими системами. Формирует компактную пачку панелей.

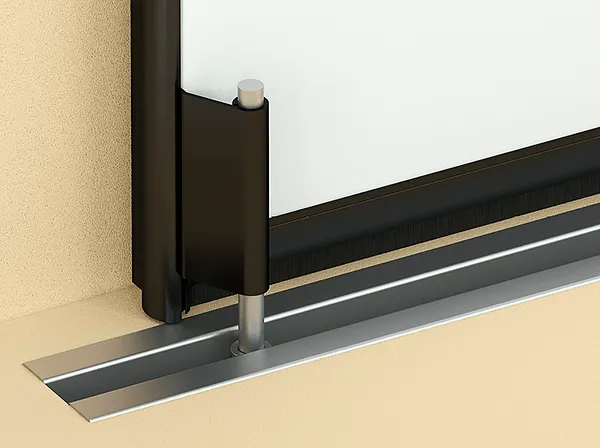

Направляющая нижняя
Нижняя направляющая. Обеспечивает перемещение полотна ворот, а также его надежное сопротивление ветровой нагрузке.

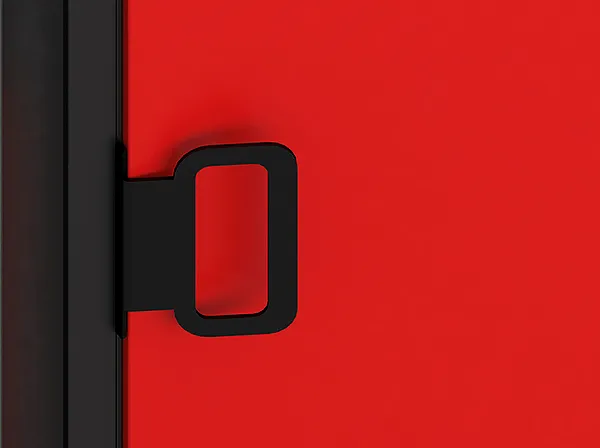

Ручка стальная
Стальная ручка. Используется для ручного (механического) открытия или закрытия ворот.
Ригельная задвижка
Ригельная задвижка. Устанавливается изнутри и надежно фиксирует ворота в закрытом положении, не допуская их самопроизвольного открытия.
Щеточный уплотнитель
Щеточный уплотнитель. Устанавливается внизу полотна и служит для герметизации ворот по двум направлениям: сверху и снизу.
Окно
Окно в алюминиевой раме. Заполнено прозрачным поликарбонатом, толщина которого 3 миллиметра. Рама выполнена в стандартном цвете — черный RAL 9005.
Калитка
Калитка. Выполнена в алюминиевой раме стандартного черного цвета RAL 9005.
Монтаж складчатых ворот с нижней направляющей
  • Подготовка
  • Способы

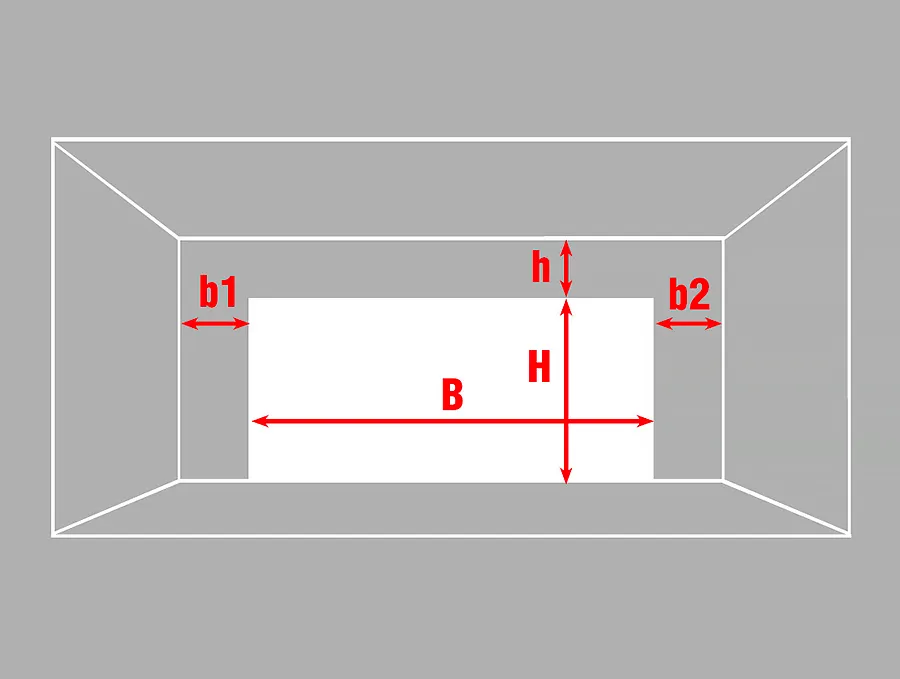

Перед установкой необходимо выполнить ряд замеров. Все они проводятся с внутренней стороны как минимум по 3 различным точкам, чтобы свести вероятность появления ошибки к минимуму. При замере характеристик «Н» и «В» за окончательное значение принимаются наибольшие показатели, а для характеристик «h», «b1» и «b2» — минимальные.

Н — высота проема.

В — ширина проема.

h — притолока.

b1 / b2 — левое / правое боковое расстояние.

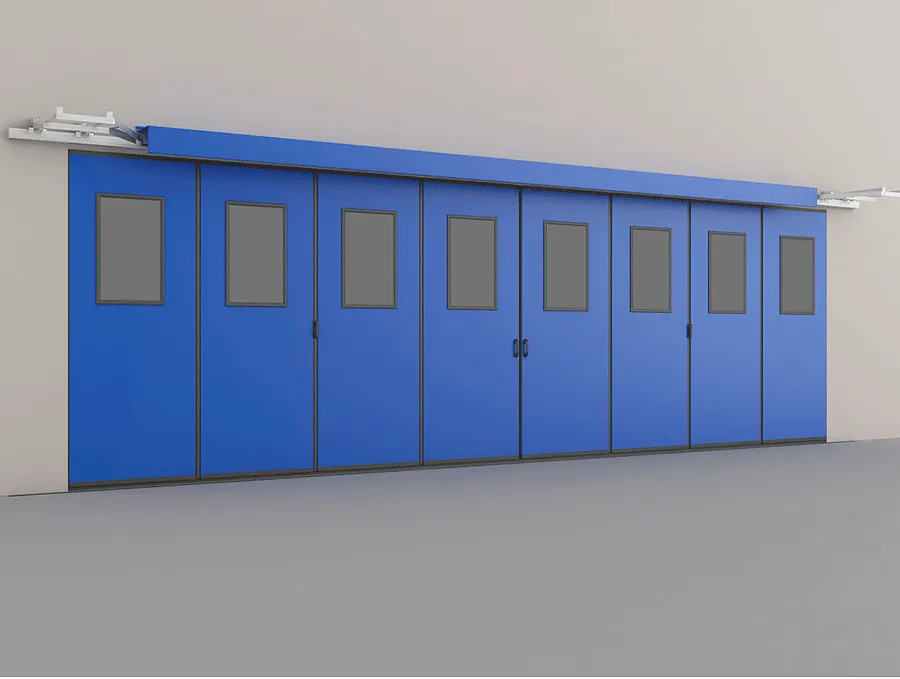

На внутренней стороне стены. Используются в случаях, когда помещение обладает необходимыми характеристиками. Направляющие и механизмы привода полностью скрыты и защищены от контакта с посторонним людьми.

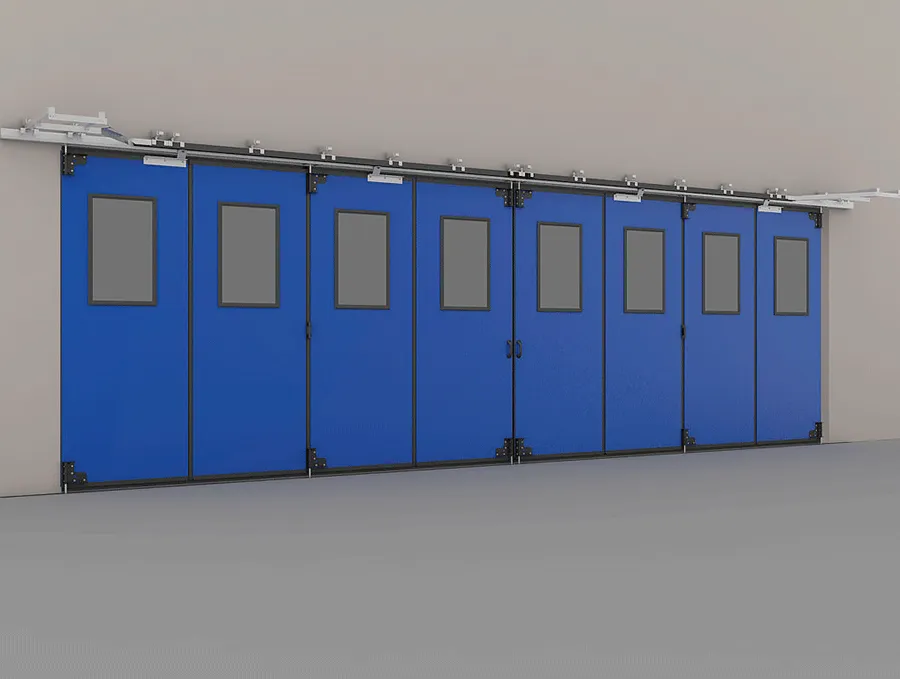

На внешней стороне. Способ используется в случаях, когда внутри помещения нет соответствующих условий или требуется максимальная экономия пространства.

Документация по складчатым воротам с нижней направляющей
Условия эксплуатации складчатых ворот с нижней направляющей

Срок службы складчатых ворот с нижней направляющей во многом зависит от условий эксплуатации и отношения людей к конструкции. При соблюдении следующих требований, вы значительно увеличите этот срок:

  1. Своевременное обслуживание и проведение технического осмотра.
  2. При ручном закрытии и открытии полотна разрешается использовать только специальную ручку.
  3. Нельзя препятствовать свободному открытию и закрытию конструкцию, а также подвергать полотно механическим повреждениям.
  4. Направляющие и ролики важно поддерживать в чистом состоянии.
  5. В проеме не должно находиться ни людей, ни животных, ни посторонних предметов во время работы ворот.
Вопрос-ответ
Можно ли установить автоматику через некоторое время после установки ворот?
arrow
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Насколько крепки от взломов секционные ворота?
arrow
Безопасность и надежность секционных ворот от несанкционированного проникновения не вызывает сомнений. В ручном режиме для запирания используются наружный ригельный замок и металлическая задвижка изнутри гаража. В случае автоматических ворот электропривод служит надежным запирающим устройством.
На сколько уменьшатся высота и ширина проема после установки секционных ворот?
arrow
После монтажа ширина проема уменьшится на 10 мм за счет выступа боковых уплотнителей, а высота проема зависит уже от выбранного типа подъема и типа управления.
Можно ли с одного пульта управлять сразу несколькими конструкциями?
arrow
Да, можно. Пульты имеют 4 радиоканала. С помощью одного такого пульта можно управлять четырьмя конструкциями.
В чем разница между гаражными и промышленными воротами?
arrow
Принципиальной разницы между ними нет. Конструкция и технологии одни и те же. Разница может быть только в размере, типе подъема и, соответственно, использовании более прочных креплений и элементов.
Могу ли я купить ворота не в Минске?
arrow
Да, конечно! Вы можете приобрести нашу продукцию в Минске, за Минском и в любой точке Беларуси, т. к. мы работаем по всей стране. Некоторые заказы мы выполняем и за пределами страны.
Какими системами защиты оборудованы ворота в стандартной комплектации?
arrow

Системами защиты от обрыва троса и устройствами защиты от разрыва пружин.

Допустимо ли применение ворот в помещениях с повышенной влажностью?
arrow

Да. В данном случае рекомендуется использовать антикоррозионный пакет.

Возможно ли увеличить ресурс торсиона?
arrow

Да, возможно до 100 000 циклов.
