Складные (складчатые) ворота

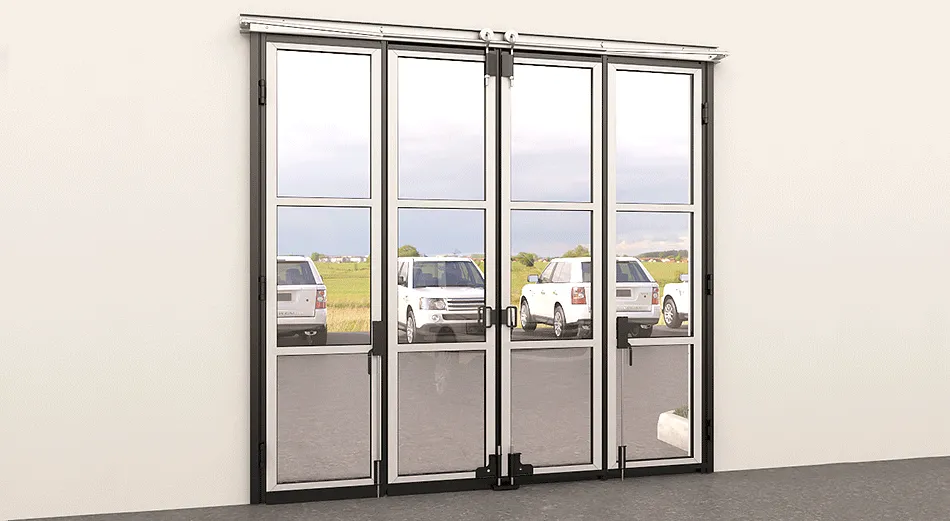

Панорамные складные ворота без нижней направляющей станут идеальным дополнением любого здания со стеклянным фасадом, где нужно перекрыть широкий проем. Они нередко используются в автомобильных салонах, выставочных центрах, офисных строениях. По своим конструкторским возможностям они перекрывают следующие проемы:

  • По ширине: от 2 000 до 9 000 миллиметров
  • По высоте: от 2 000 до 6 000 миллиметров

Несмотря на легкость, конструкция выполнена из ударопрочного оргстекла или поликарбоната, поэтому разрушить ее случайным ударом достаточно сложно. Полотно, как и другие промышленные ворота, увеличивает энергоэффективность помещения, надежно герметизируя проем.

Больше информацииМеньше информацииarrow-right-blue

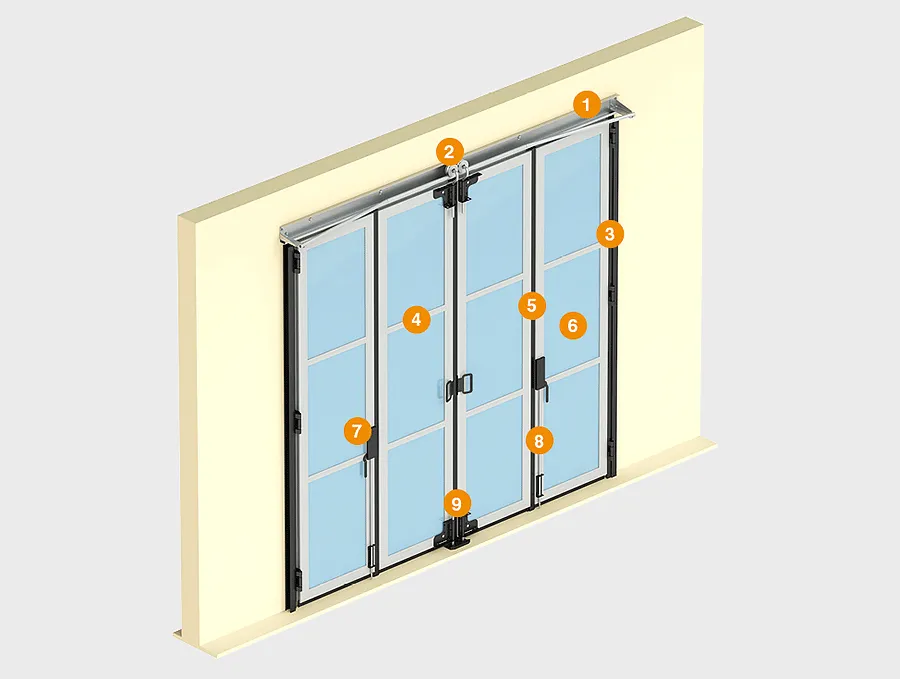

Конструкция панорамных складных ворот без нижней направляющей
  1. Отклоняющая балка.
  2. Стальная роликовая опора.
  3. Стойка крепления полотна.
  4. Промежуточный алюминиевый профиль.
  5. Шиповой уплотнитель.
  6. Оргстекло, сотовый поликарбонат или сэндвич-панель.
  7. Вертикальная ригельная задвижка.
  8. Основной алюминиевый профиль.
Дизайн панорамных складных ворот без нижней направляющей
  • Поверхности
  • Цвета
Гладкая (внешняя) Гладкая (внешняя)
RAL 9003 белый RAL 9003 белый
RAL 8014 коричневый RAL 8014 коричневый
RAL 5005 синий RAL 5005 синий
RAL 6005 зеленый RAL 6005 зеленый
RAL 3005 бордовый RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый RAL 1014 бежевый
RAL 7004 серый RAL 7004 серый
Нестандартный цвет по карте RAL Нестандартный цвет по карте RAL
Характеристики панорамных складных ворот без нижней направляющей
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Воздухонепроницаемость по ГОСТ 26602.2-99, Па 50
Водонепроницаемость по ГОСТ 26602.2-99, Па 50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ 26602.5-2001 480
(класс Г)

Приведенное сопротивление теплопередаче, м² * °С/Вт 0,65
Безотказность, количество циклов открывания-закрывания, не менее 20 000 минимальное количество циклов открытия/закрытия, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м² 25
Группа горючести по ГОСТ 30244-94 Г2
(умеренно горючие)

Группа воспламеняемости по ГОСТ 30402-96 В2
(умеренно воспламеняемые)

Параметр Показатель
Ширина проема, мм от 2 000 до 9 000
Высота проема, мм от 2 000 до 6 000
Притолока, мм от 150
Пристенки, мм от 150 до 540
Упаковка в дерево Характеристика упаковки
Состав пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм зависит от длины панелей
Ширина, мм ширина панелей + 150 мм
Высота, мм зависит от количества панелей
Комплектация панорамных складных ворот без нижней направляющей
  • Базовая

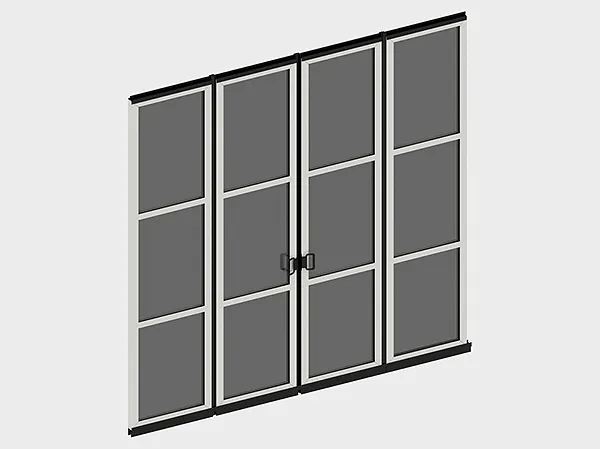

Полотно ворот панорамных
Полотно ворот, состоящее из панелей. Они наполняются различными материалами, в соответствии с пожеланиями заказчика.

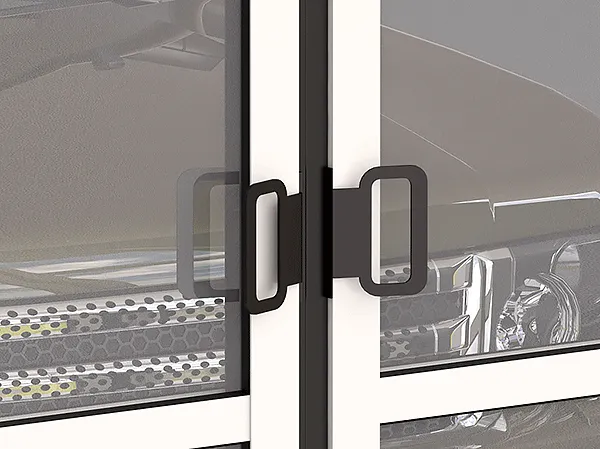

Ручка стальная панорамных ворот
Стальная ручка. Используется для ручного открытия или закрытия ворот.
Верхняя направляющая панорамных ворот
Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей.
Шиповой резиновый уплотнитель
Шиповой резиновый уплотнитель. Герметизирует вертикальные стыки панелей.
Щеточный уплотнитель
Щеточный уплотнитель. Устанавливается внизу полотна и служит для герметизации ворот по двум направлениям: сверху и снизу.
Ригельная задвижка
Ригельная задвижка. Устанавливается изнутри и надежно фиксирует ворота в закрытом положении, не допуская их самопроизвольного открытия.
Центральный ловитель
Центральный ловитель. Увеличивает устойчивость конструкции.

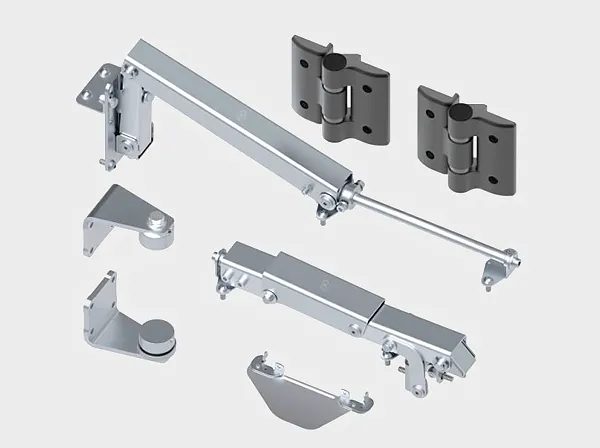

Комплект крепежных элементов
Комплект крепежных элементов. Необходим для установки конструкции.
Монтаж панорамных складных ворот без нижней направляющей
  • Подготовка
  • Способы

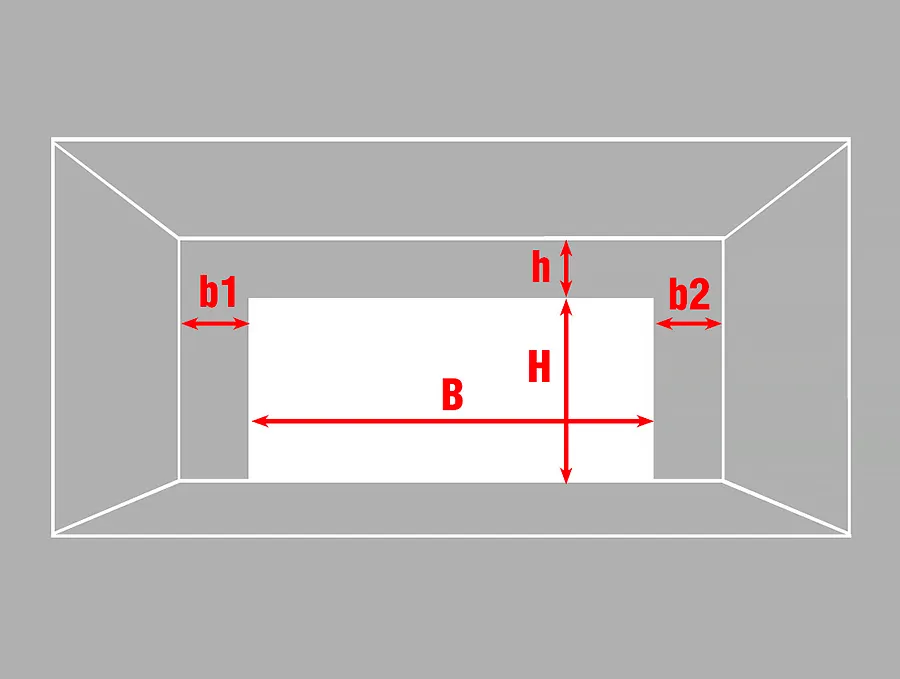

Перед установкой панорамных складчатых ворот необходимо провести измерения. Все они проводятся с внутренней стороны и повторяются как минимум в трех точках. Это необходимо для обеспечения соответствующей точности. Значения показателей «Н» и «В» принимаются максимальными, а «h», «b1» и «b2» — минимальными.

Н — расстояние от пола до верха проема.

В — расстояние от левого до правого края проема.

h — расстояние от верха проема до препятствия. Минимальное значение равняется 350 миллиметрам.

b1 / b2 — левое / правое расстояние от края проема до ближайшего препятствия.

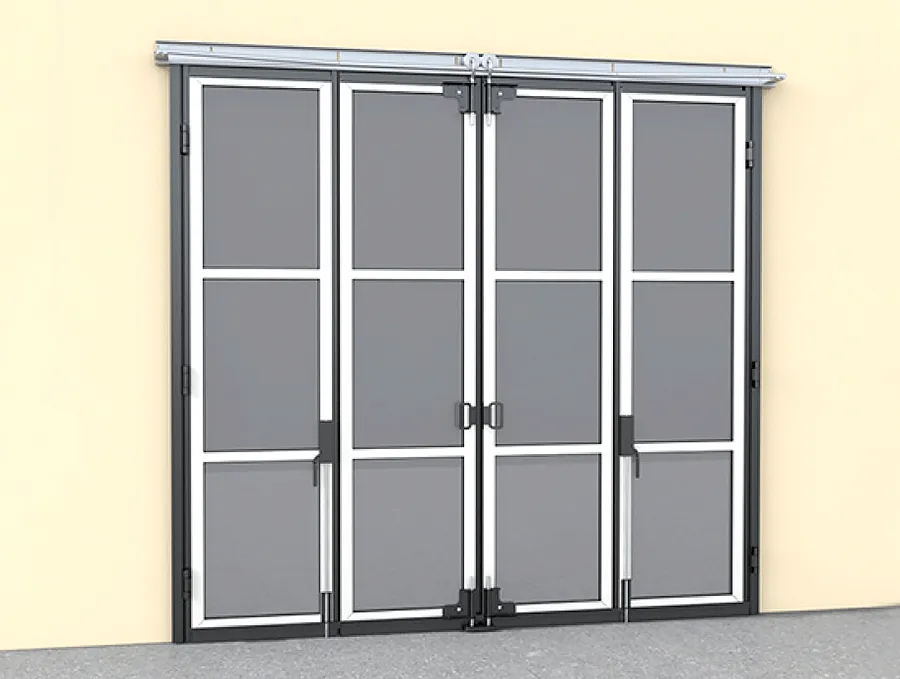

На внутренней стороне стены. Рекомендуемый метод, когда внутри достаточно расстояния. Способ установки позволяет скрыть механизмы привода и направляющие от посторонних взглядов, что приводит к повышенному уровню безопасности.

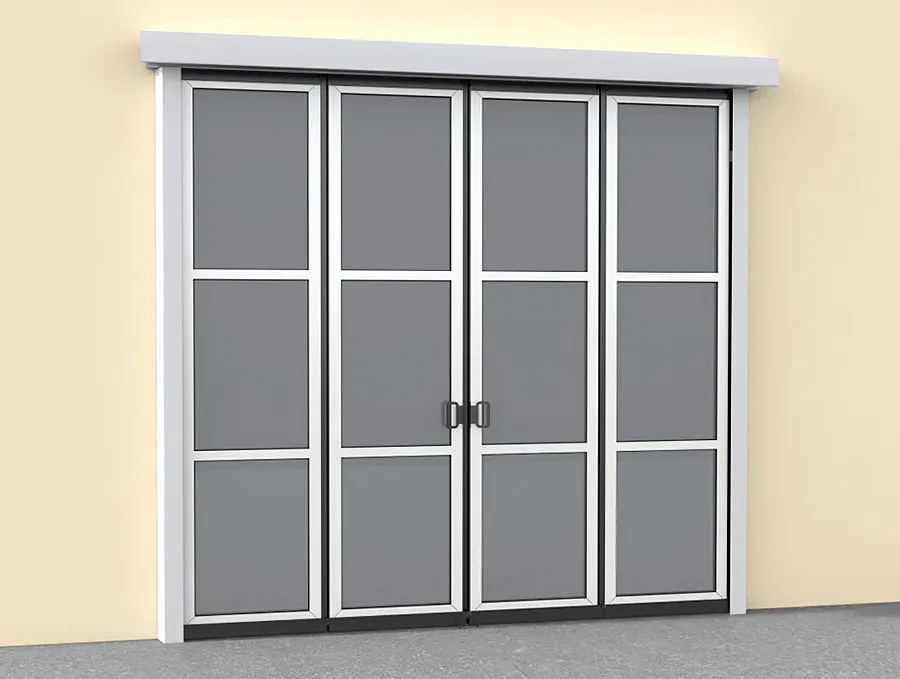

На внешней стороне стены. Метод применяется, когда внутри здания нет возможности для установки складных панорамных ворот либо в помещении требуется обеспечить максимально возможное свободное место вблизи проема.

Условия эксплуатации панорамных складных ворот без нижней направляющей

Наша компания заинтересована, чтобы вы остались довольный приобретением и эксплуатацией ворот. Поэтому просим соблюдать некоторые требования:

  1. Регулярно проводить технический осмотр и обслуживание конструкции.
  2. Использовать ручки для механического открытия и закрытия полотна.
  3. Не мешать свободному открытию и закрытию конструкции.
  4. Не подвергать полотно и другие элементы механическому воздействию.
  5. Следить за чистотой роликов и направляющих.
  6. Следить за тем, чтобы во время открытия или закрытия в проеме не было людей, животных, посторонних предметов.
Вопрос-ответ
Для чего подходят промышленные складные ворота?
arrow
Складные ворота подходят для установки в складские и гаражные комплексы, автотранспортные депо, автосалоны и выставочные комплексы, монтажно-испытательные корпуса, стадионы и спортивные сооружения, цеха с мостовыми кранами, авиационные ангары и эллинги для хранения и обслуживания воздушных судов.
Какие складные ворота лучше выбрать?
arrow
Выбор типа складных ворот зависит от назначения объекта и необходимых размеров ворот. Более подробно читайте в статье.
Какие существуют дополнительные опции складных ворот?
arrow
Автоматизации ворот, а также установка панорамного заполнения, окон и калиток.
Какой должен быть размер проема для промышленных ворот?
arrow
Проем может быть абсолютно любого размера, т. к. ворота изготавливаются по вашему индивидуальному размеру.
Где можно купить складные ворота?
arrow
Вы можете осуществить заказ из любой точки Беларуси. Наш специалист приедет и детально проконсультирует по всем воросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
