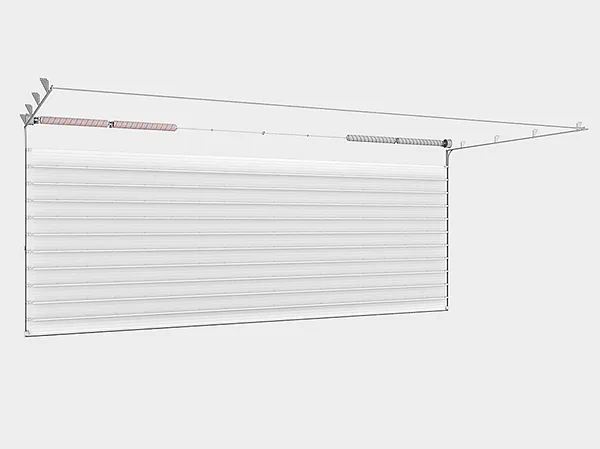

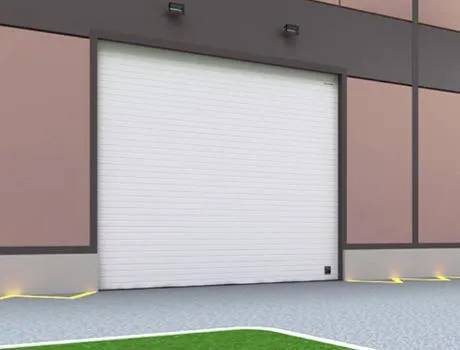

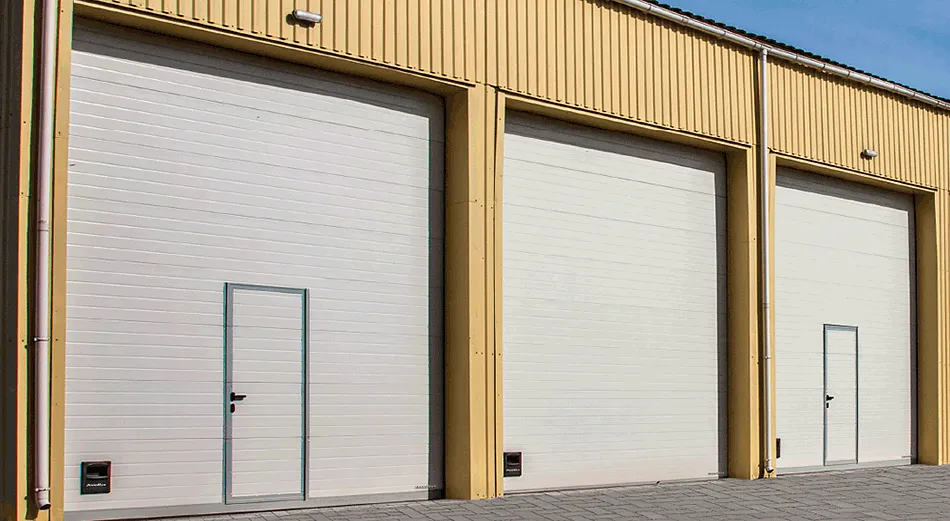

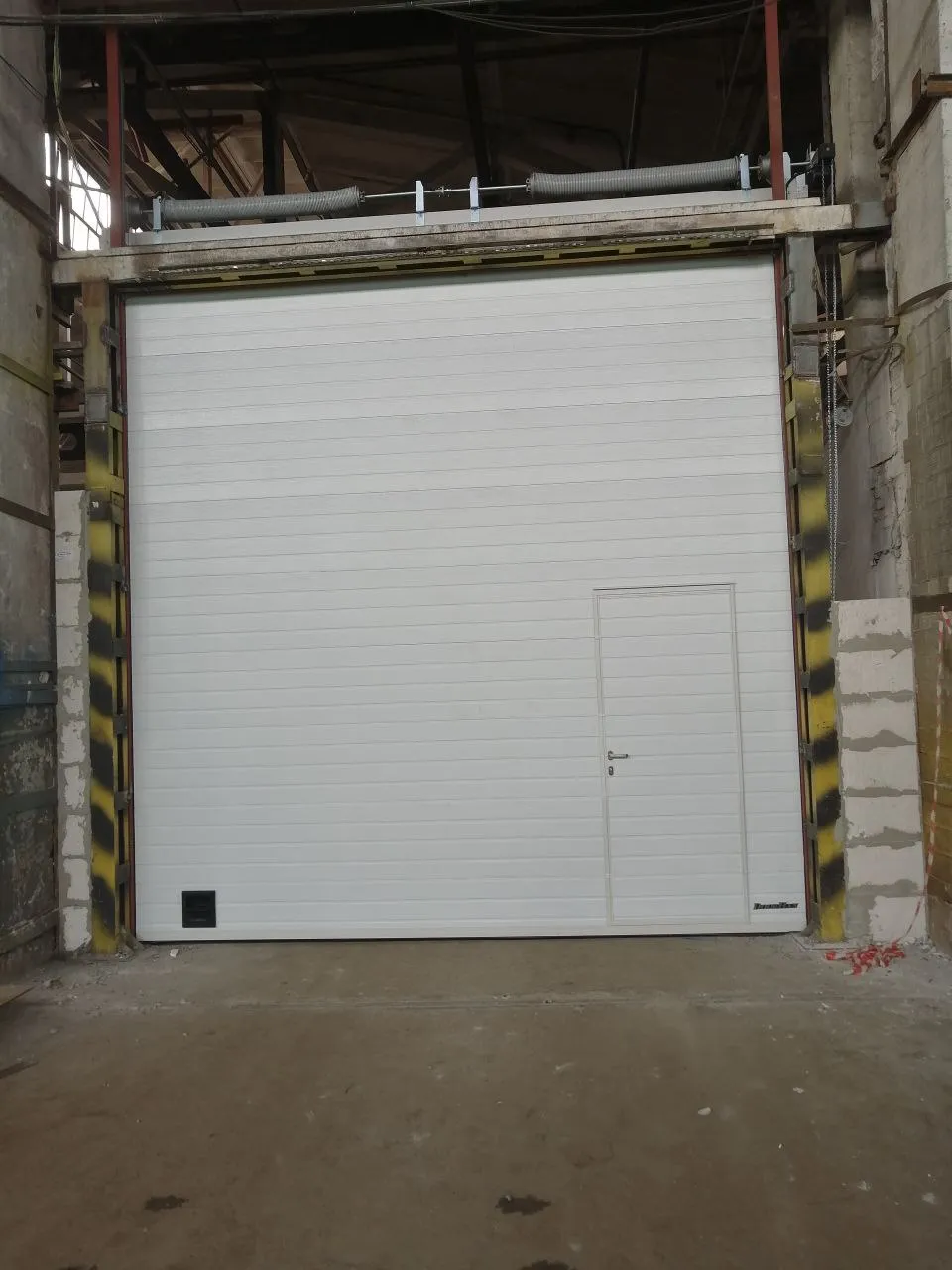

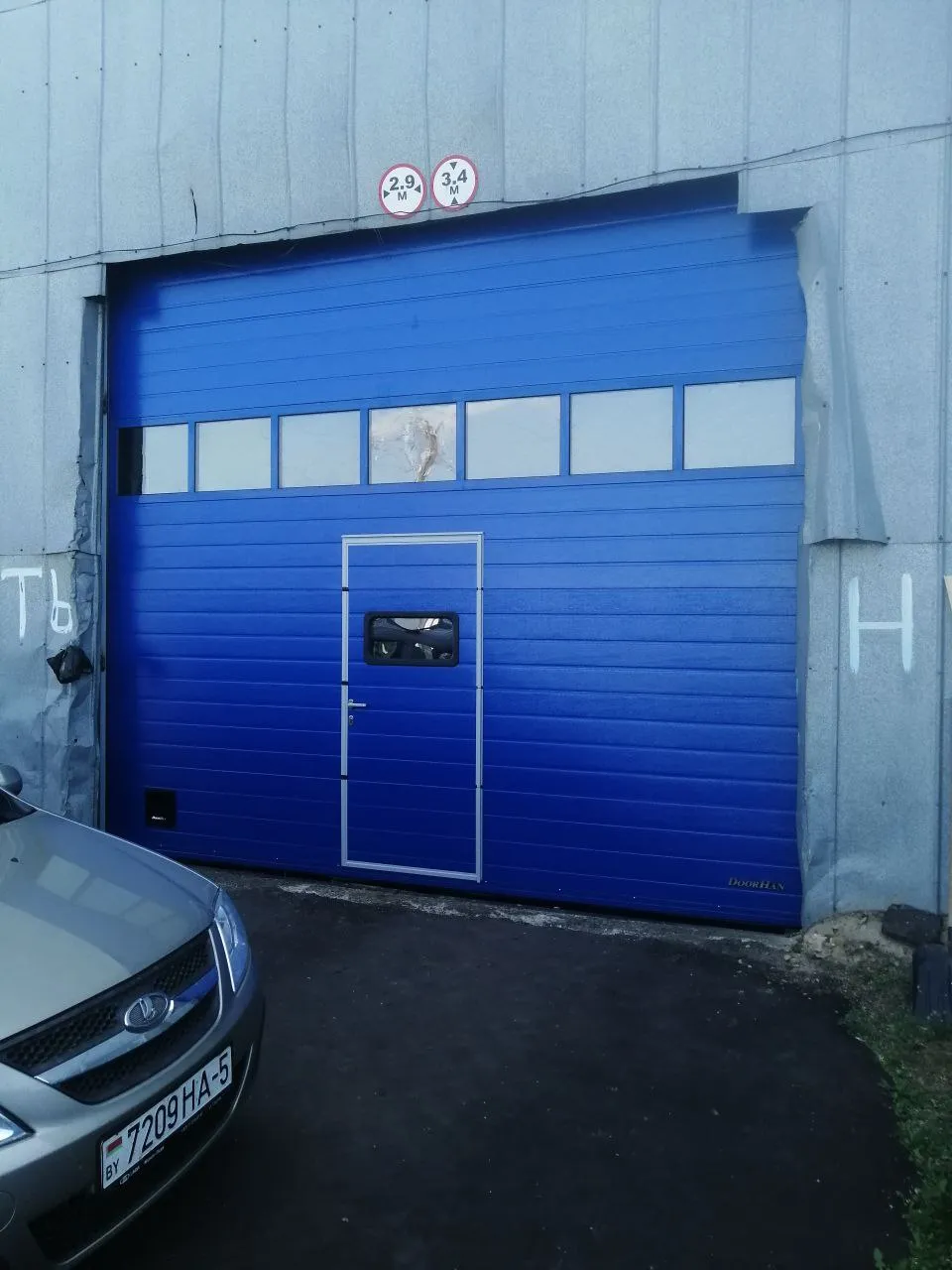

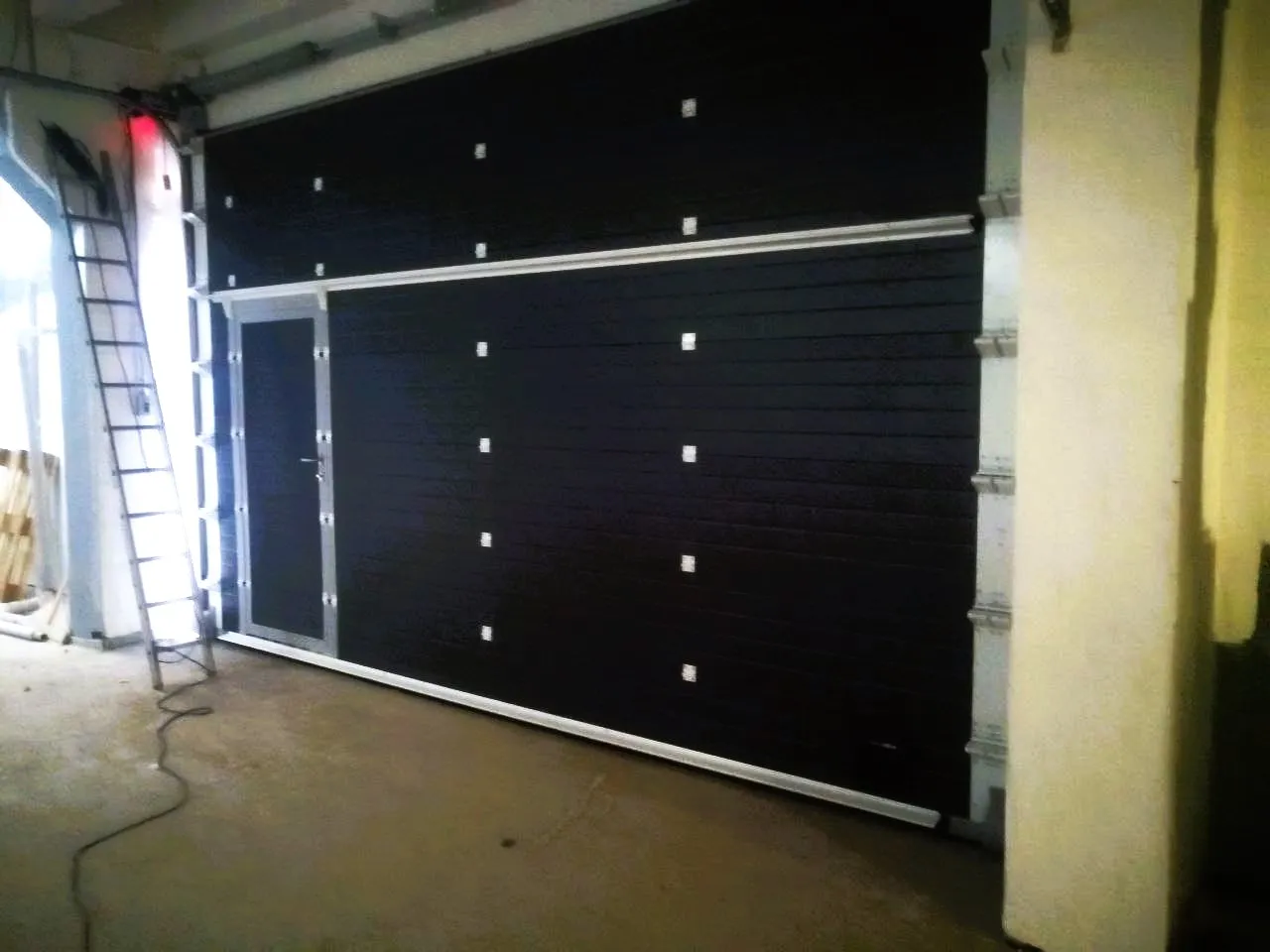

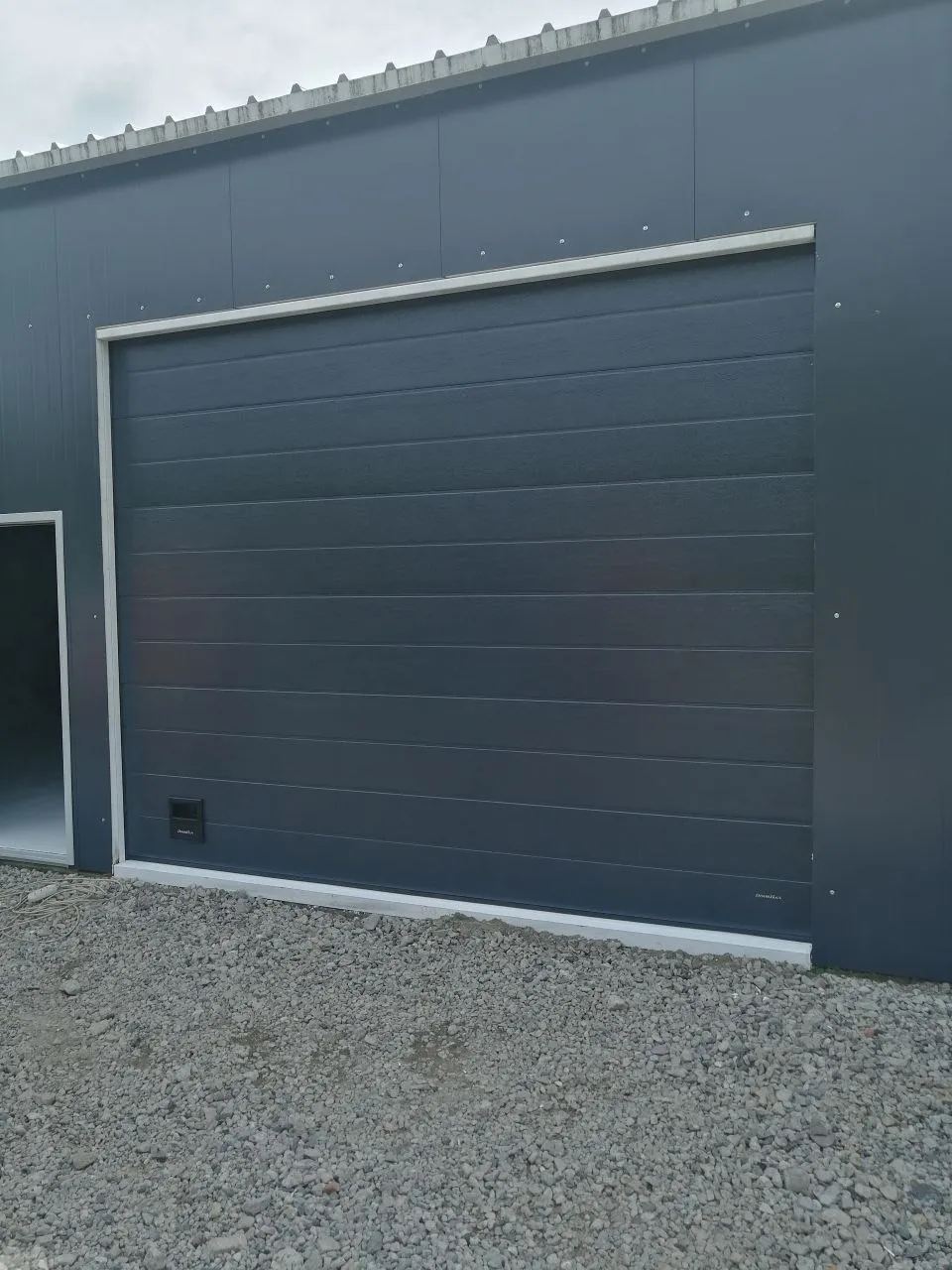

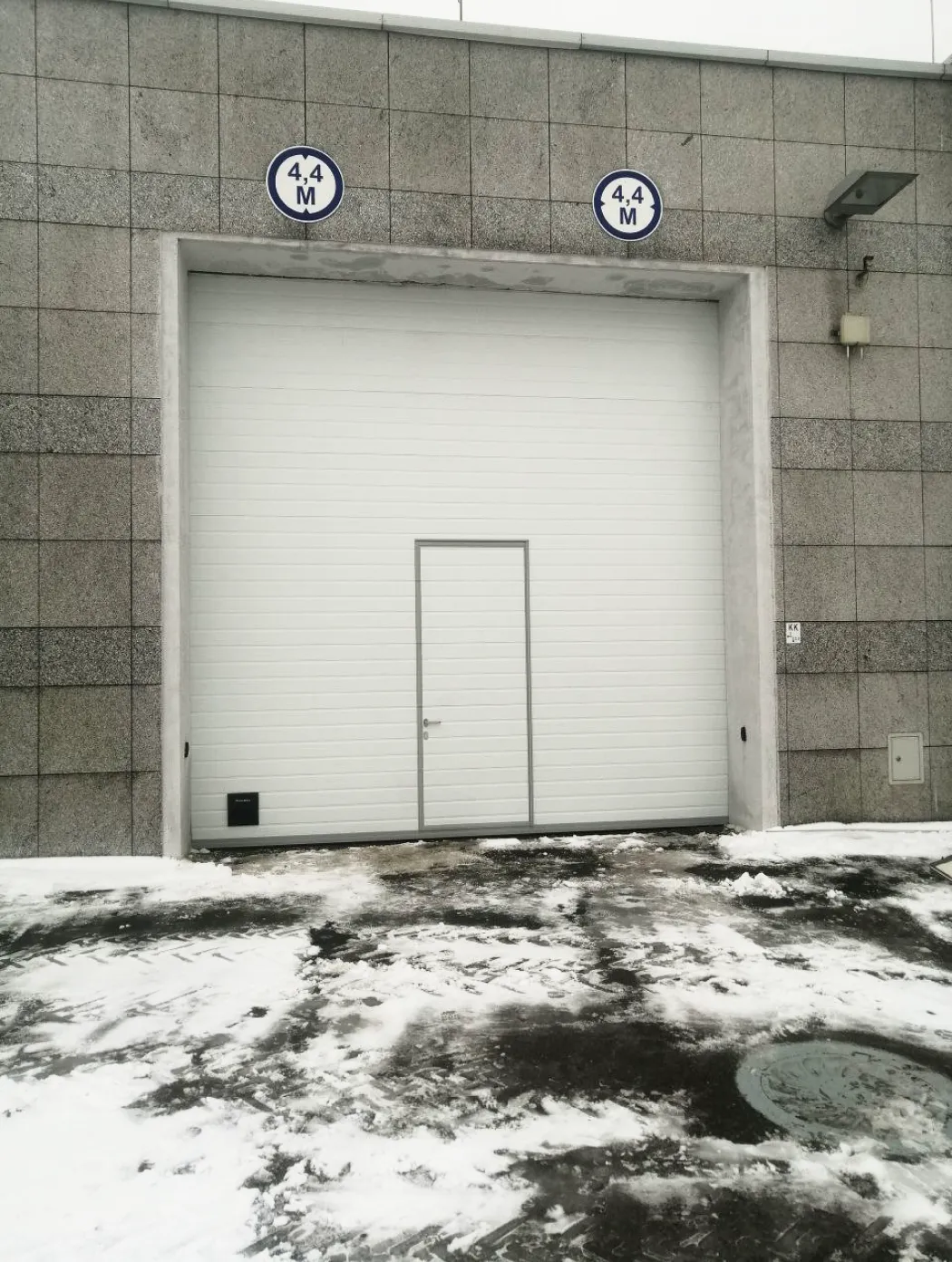

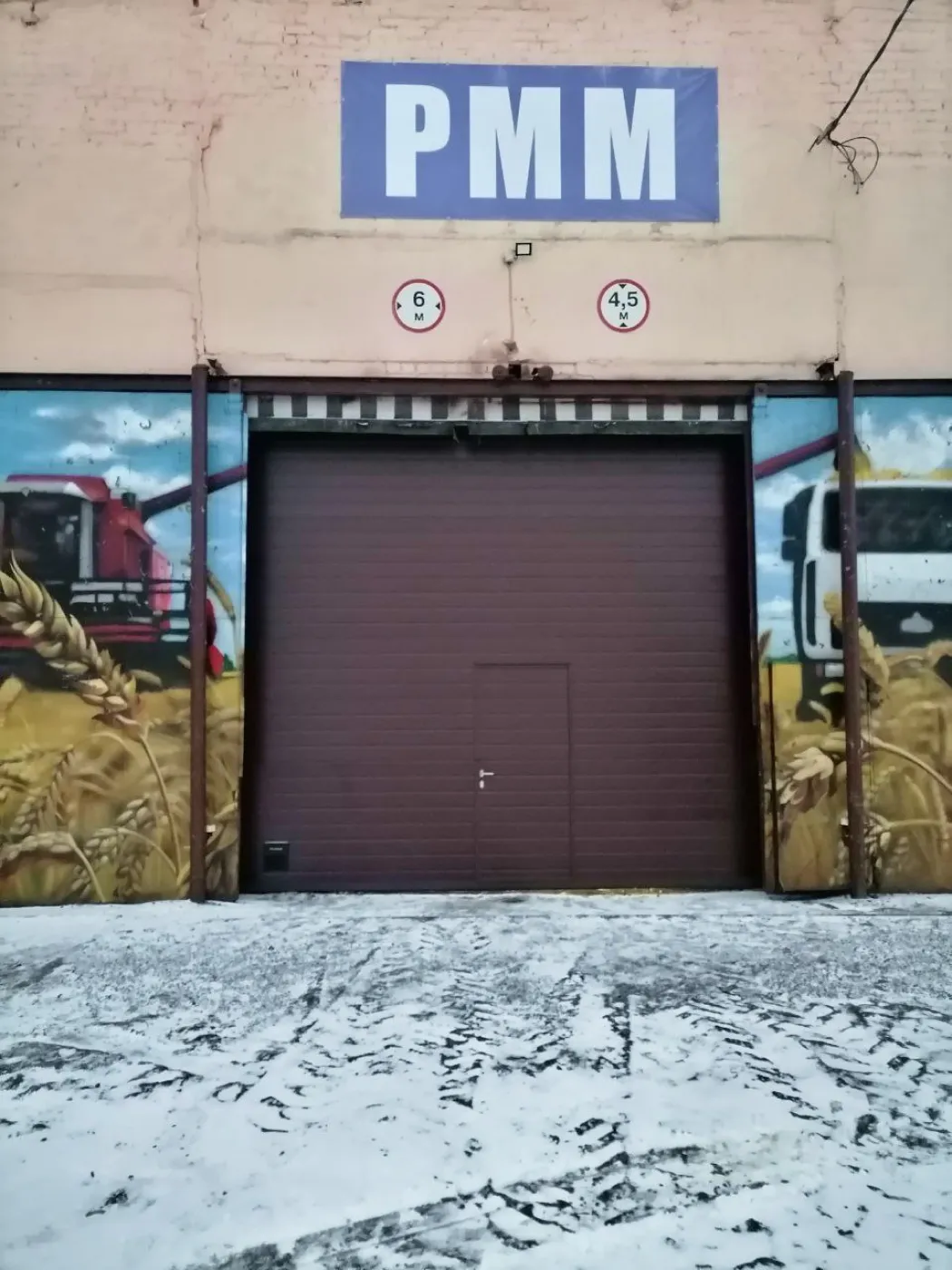

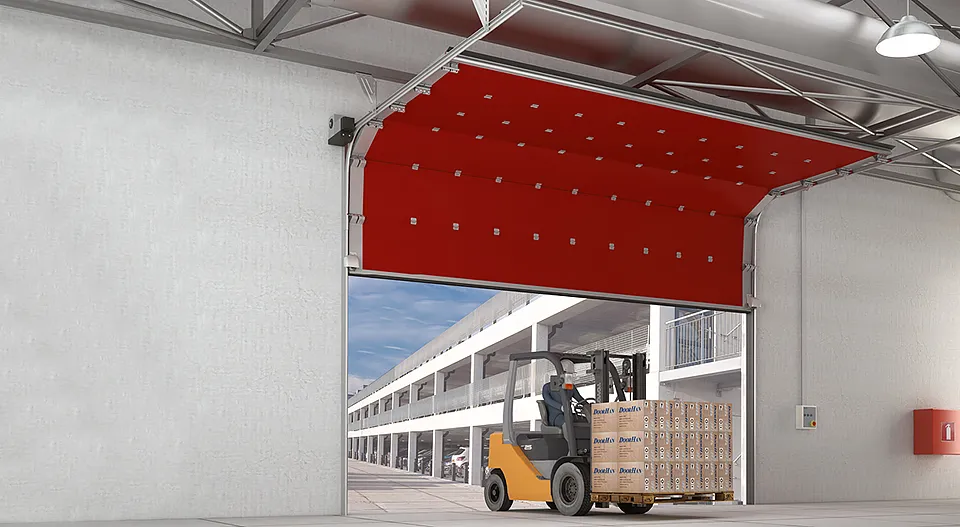

Промышленные секционные ворота DOORHAN ISD03ALU

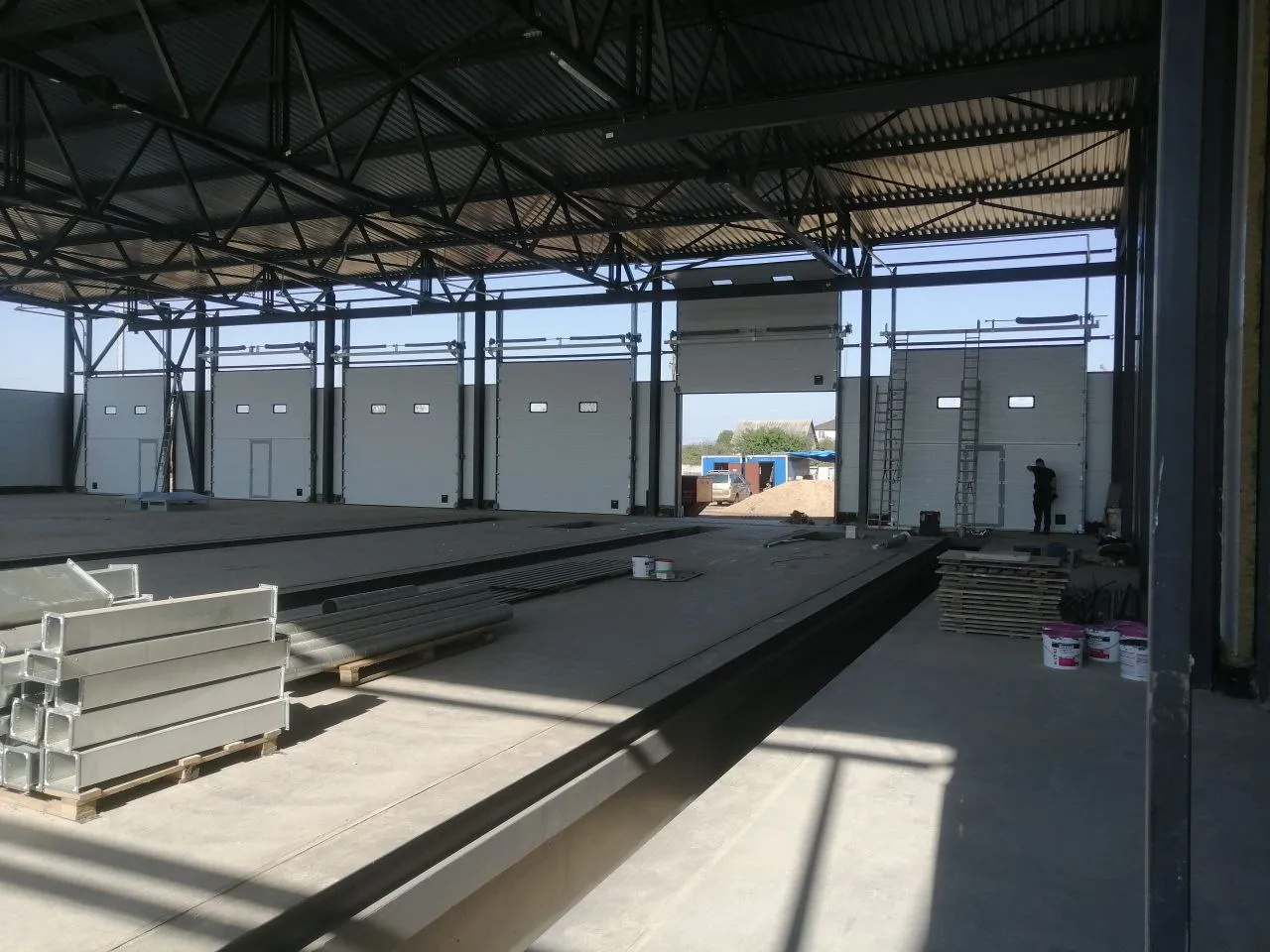

Промышленные секционные ворота ISD03ALU подходят для установки в большие проемы производственных объектов. Обычно они встречаются на складах, в цехах, терминалах и т. д. Серия предназначена для проемов, которые по ширине не превышают 10 метров, а по высоте — 9,5.

Конструкция повышенной прочности оснащена надежной системой безопасности. Коррозия и агрессивные среды не причиняют секционным воротам никакого вреда.

Возможна дополнительная установка электрического привода.

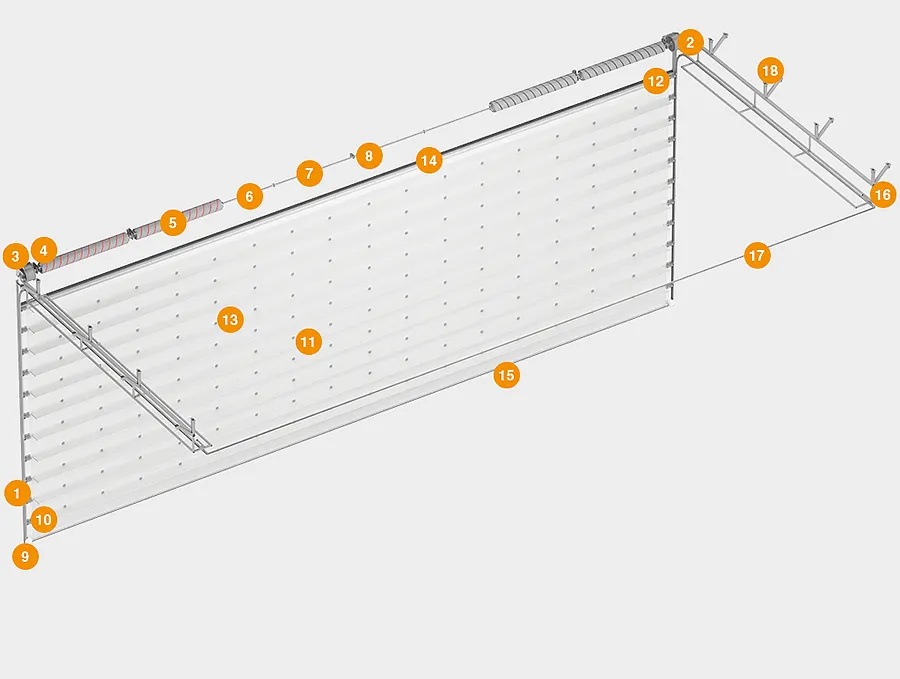

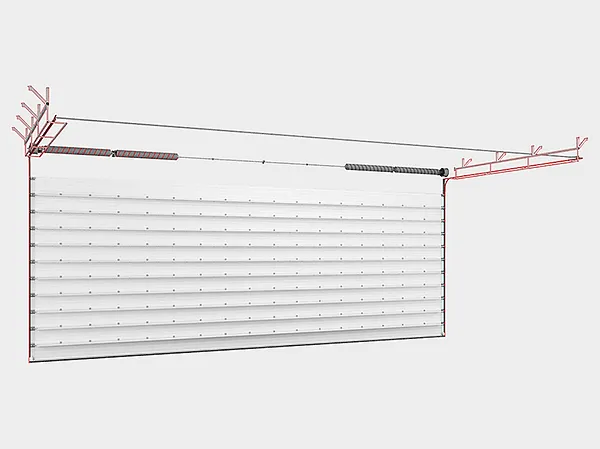

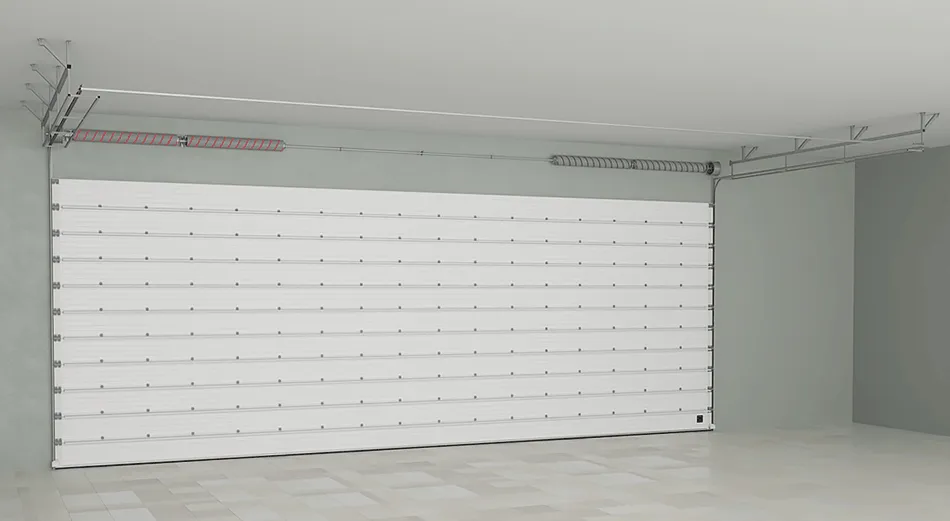

Конструкция секционных ворот ISD03ALU
  1. Вертикальная направляющая в сборе
  2. Горизонтальная направляющая

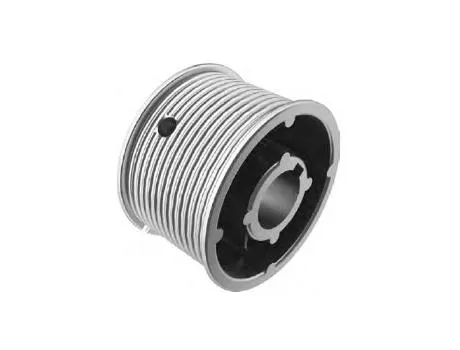

  3. П-образный кронштейн и барабан
  4. Устройство защиты от обрыва пружины
  5. Балансирующий пружинный механизм (торсионная пружина)

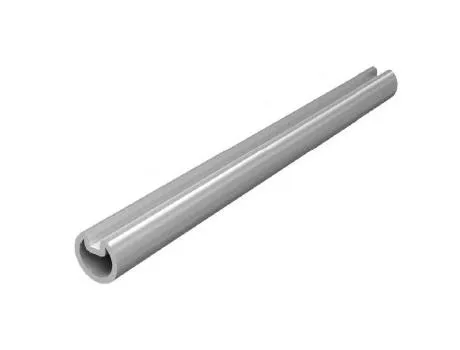

  6. Вал цилиндрический
  7. Муфта соединительная
  8. Внутренний опорный кронштейн
  9. Устройство защиты от разрыва троса
  10. Боковая опора с держателем ролика
  11. Внутренняя петля
  12. Верхняя опора с держателем ролика
  13. Усилительный алюминиевый профиль
  14. Верхний профиль и уплотнитель
  15. Нижний профиль и уплотнитель

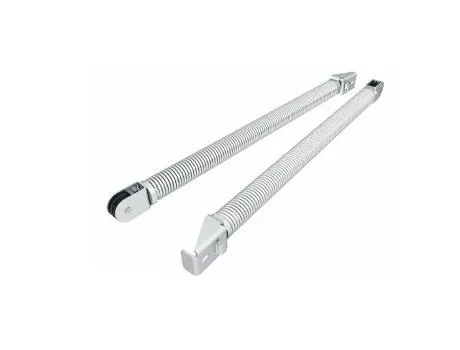

  16. Пружинный амортизатор
  17. С-профиль
  18. Силовая монтажная конструкция с системой захвата
Дизайн

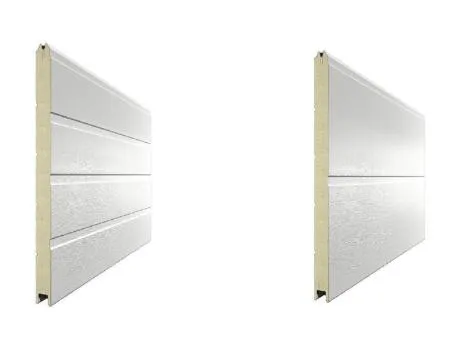

  • Панели
  • Поверхности
  • Цвета
Доска Доска
Горизонтальная полоса (внутренняя сторона панели) Горизонтальная полоса (внутренняя сторона панели)

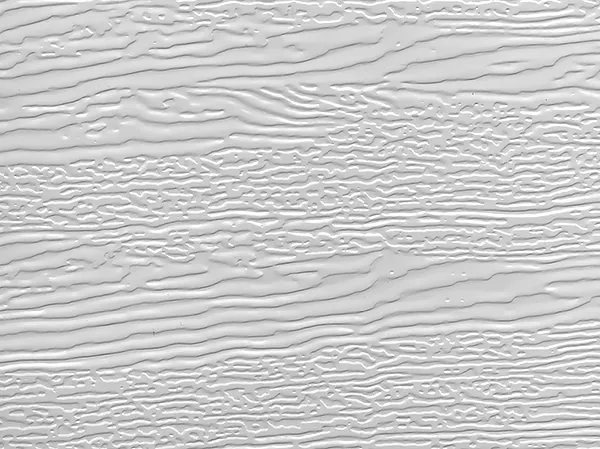

Под дерево Под дерево
Stucco (внутренняя сторона панели) Stucco (внутренняя сторона панели)
RAL 9003 белый RAL 9003 белый
Характеристики промышленных секционных ворот ISD03ALU
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А)
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Безотказность, количество циклов открывания-закрывания, не менее безотказность ворот — 120 000,
торсионного механизма — 25 000 (по умолчанию)
Усилие ручного открывания и закрывания, Н, не более 260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м² * ч (ГОСТ 31174) 4,9
Вес полотна ворот, кг/м² 12,5
Параметр Показатель
Высота проема, мм от 2 000 до 9 500
(максимальная высота зависит от типа подъема)
Ширина проема, мм от 2 000 до 10 000
Притолока, мм от 150
Пристенки, мм от 120
Упаковка в картон Характеристики упаковки
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой;
комплектация упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой;
все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав картон, пенопласт, стретч-пленка, скотч
Ширина, мм упаковка щита — от 500 до 800
Высота, мм упаковка щита — от 200 до 800
Длина, мм упаковка щита — от 2 100 до 10 100
Вес брутто, кг до 1 000
Количество в упаковке упаковка щита — от 3 до 17 панелей;
упаковка направляющих — 1 система направляющих;
упаковка комплектующих — коробка с комплектацией (может быть несколько);
возможны дополнительные упаковки (окантовка, дельта-профиль и пр.)
Комплектация секционных промышленных ворот ISD03ALU
  • Базовая
  • Дополнительная

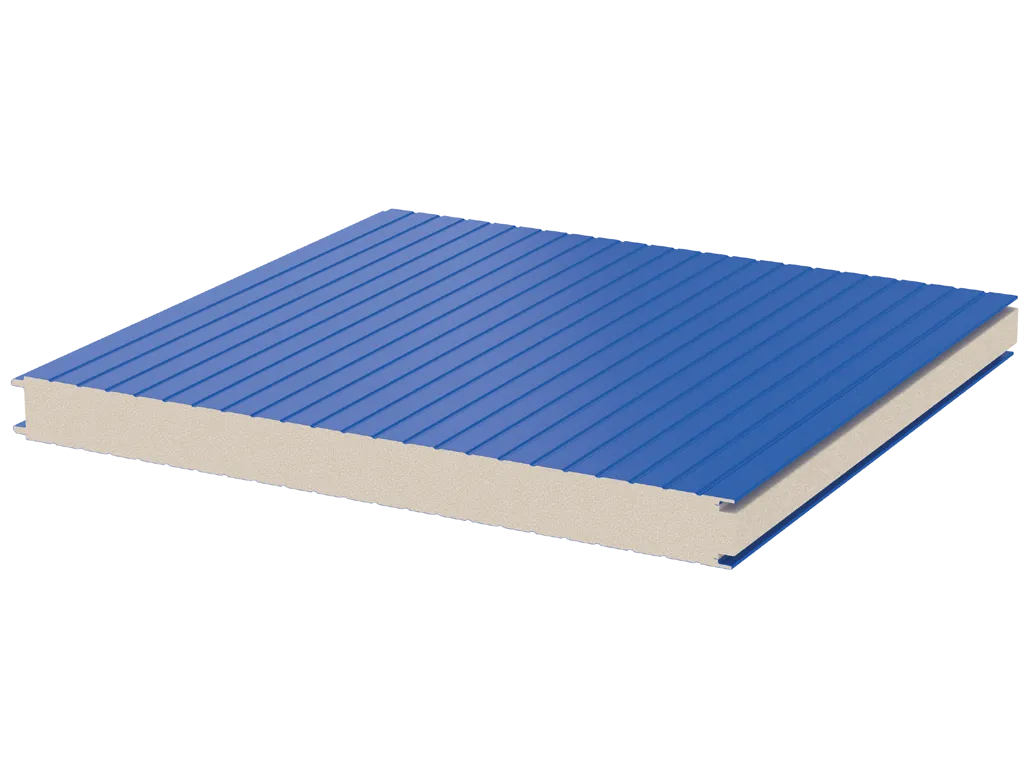

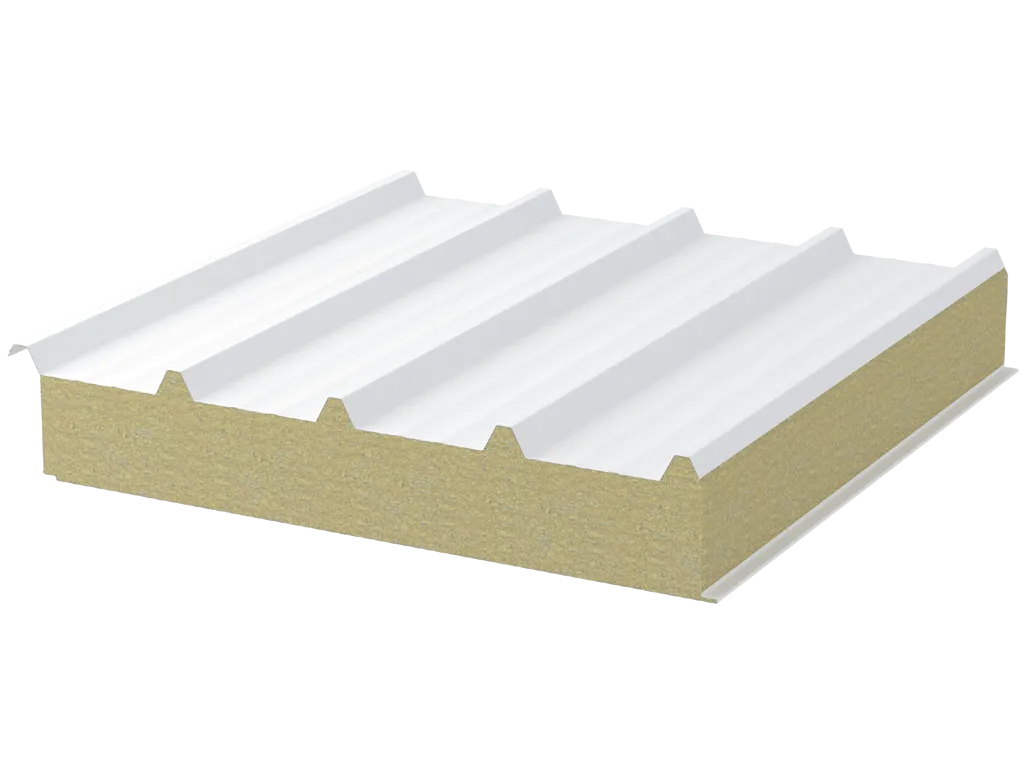

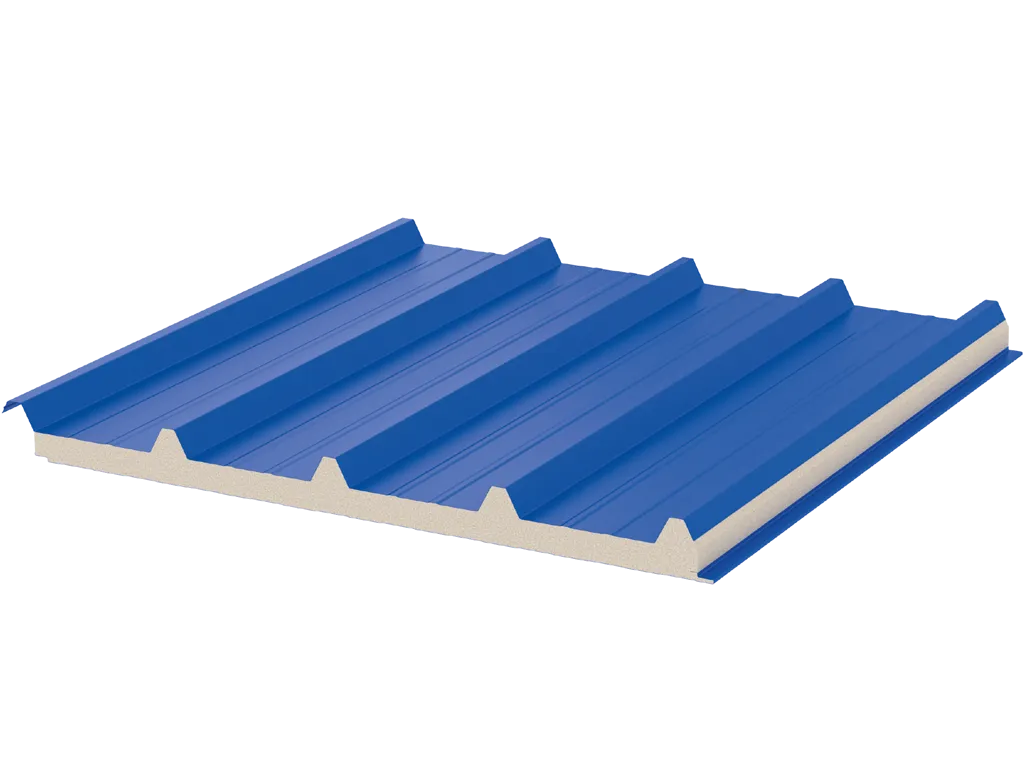

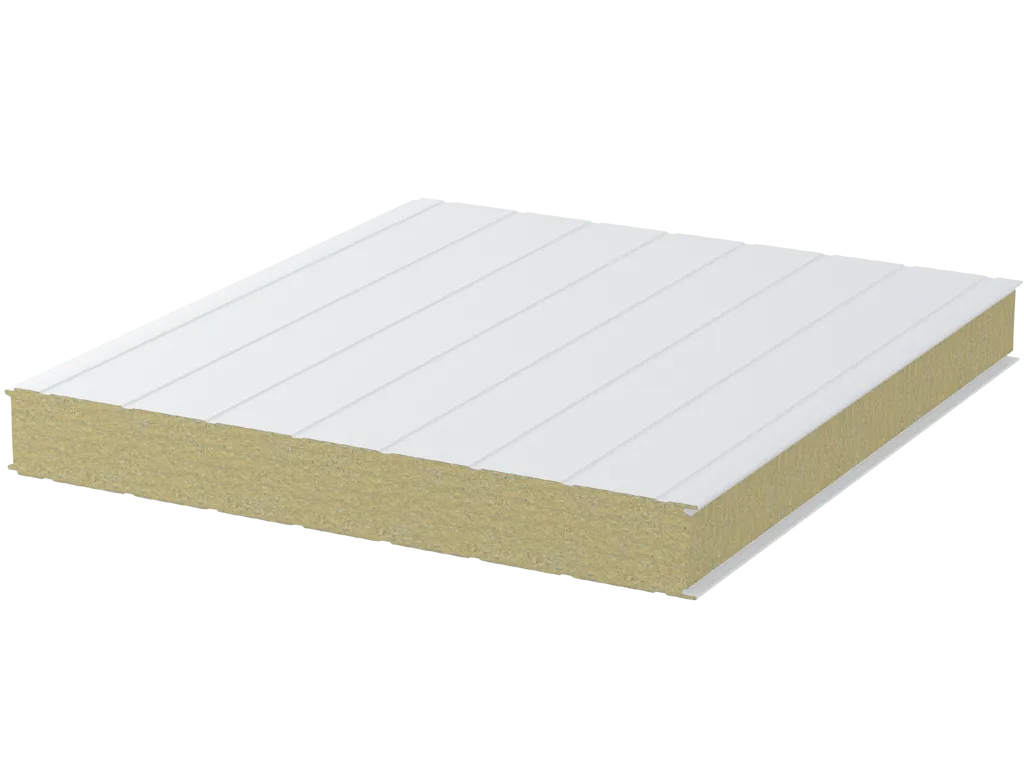

Полотно из алюминиевых сэндвич-панелей
Полотно из алюминиевых сэндвич-панелей. Толщина — 40 миллиметров. Оснащено дополнительными силовыми элементами, которые надежно фиксируют петли и боковые опоры, а также усиливающим профилем.

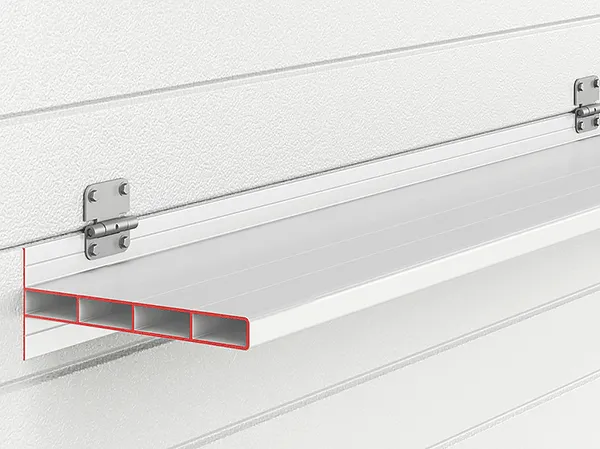

Экструдированный алюминиевый профиль
Экструдированный алюминиевый профиль. Он устанавливается при ширине проема от 3 500 миллиметров. Он добавляет полотну сопротивление ветровым нагрузкам, обеспечивая максимально высокие прочностные характеристики.
Фурнитура щита

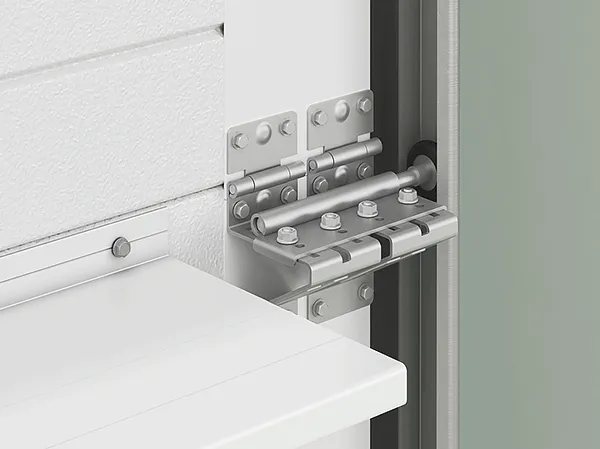

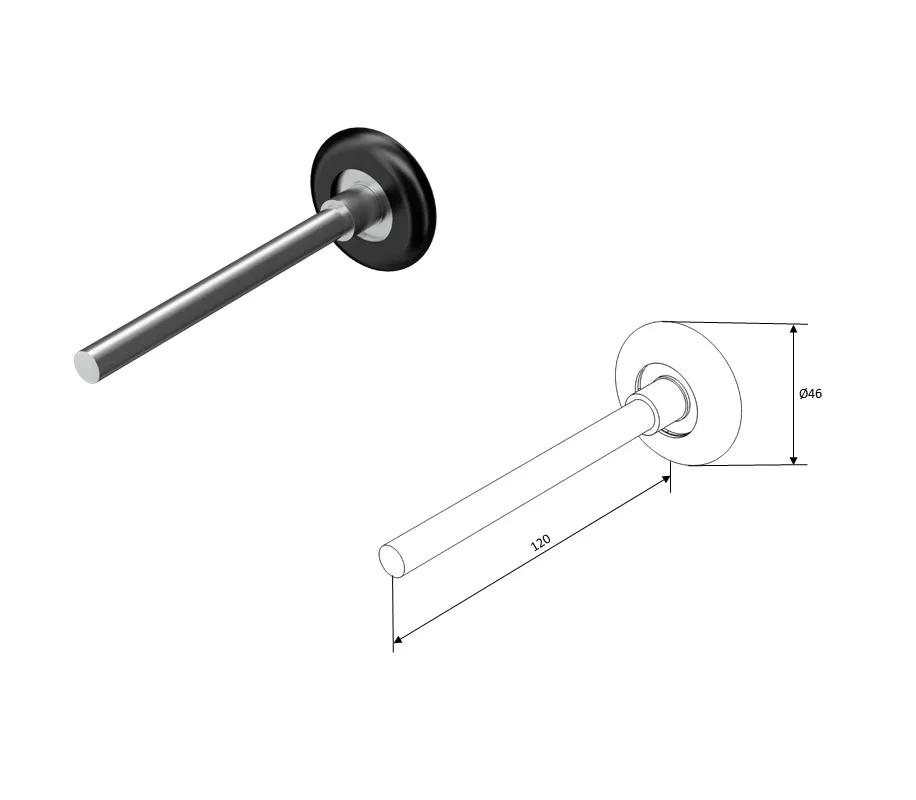

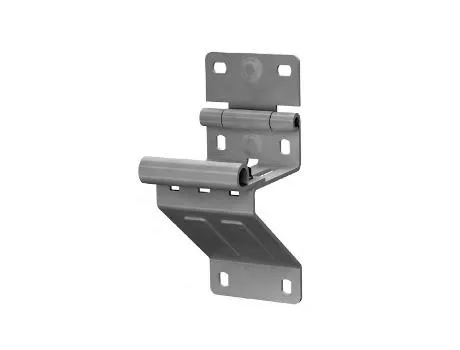

Фурнитура щита. Боковые опоры, петли и метизы, а также верхние кронштейны выполнены из нержавеющей стали.

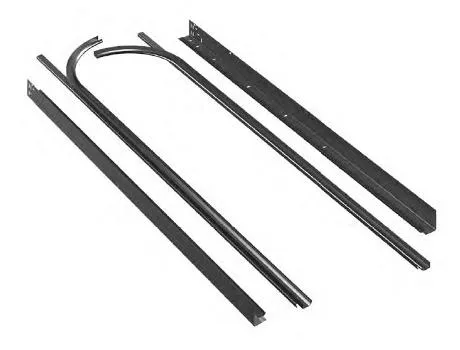

Комплект направляющих и угловых стоек из стали
Комплект направляющих и угловых стоек из стали. Их толщина — 1.5–2 миллиметра. Все стойки оснащены нужными для установки перфорациями, что сокращает время монтажа. Каждый элемент обладает повышенным запасом прочности.
Торсионный механизм
Торсионный механизм с ресурсом в 25 тысяч циклов. Полотно открывается и закрывается без усилий, что продлевает срок службы механизма.
Устройство защиты от обрыва троса
Устройство защиты от обрыва троса. Оно используется в роли кронштейна, расположенного внизу на полотне. Если трос обрывается, устройство срабатывает и не дает полотну упасть.
Устройство защиты от обрыва пружины
Устройство защиты от обрыва пружины. Предотвращает внезапное падение полотна при форс-мажорных ситуациях, блокируя вал.

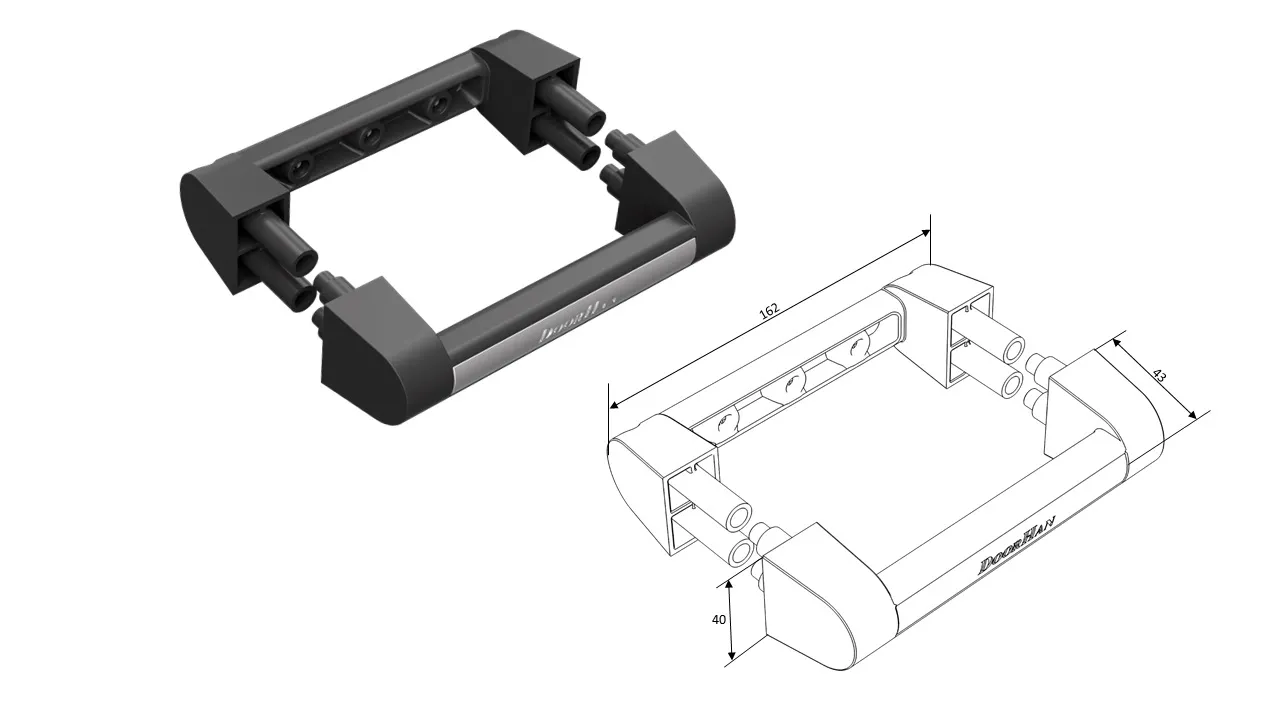

Эргономичная ручка
Эргономичная ручка. С ее помощью не возникает сложностей с открытием и закрытием промышленных ворот ISD03ALU.

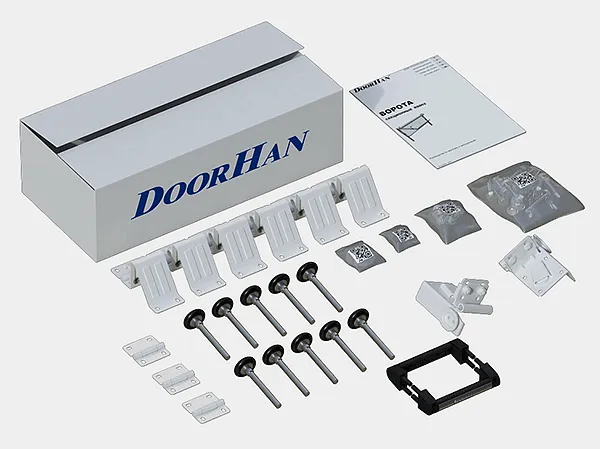

Коробка с аксессуарами
Коробка с аксессуарами. В ней находится все необходимые для монтажа аксессуары, инструкция на ворота ISD03ALU, а также паспорт на изделие.
Силовая монтажная конструкция с системой захвата полотна
Силовая монтажная конструкция с системой захвата полотна. Обеспечивает дополнительную защиту и страховку от падения полотна, а также обеспечивает жесткое горизонтальное положение направляющих во время динамических нагрузок.
Окна
Окна. Бывают двух размеров 627 × 327 и 607 × 202 миллиметров. Плотно прилегают к полотну, что позволяет исключить промерзание или потерю тепла. Стильная черная окантовка добавляет всей конструкции ворот привлекательность.

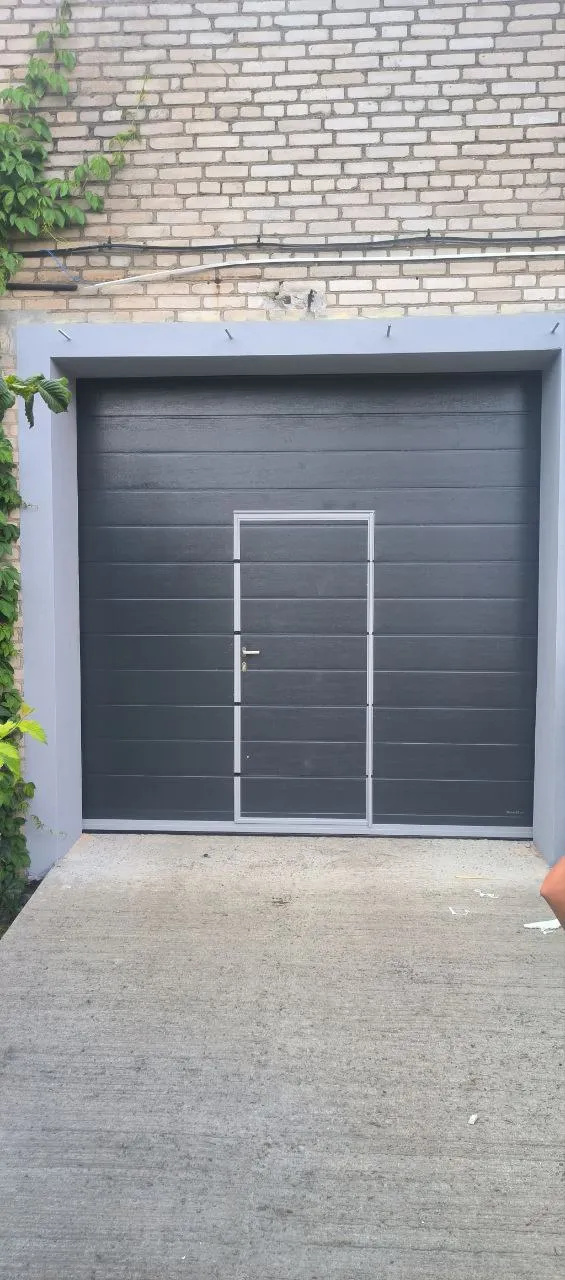

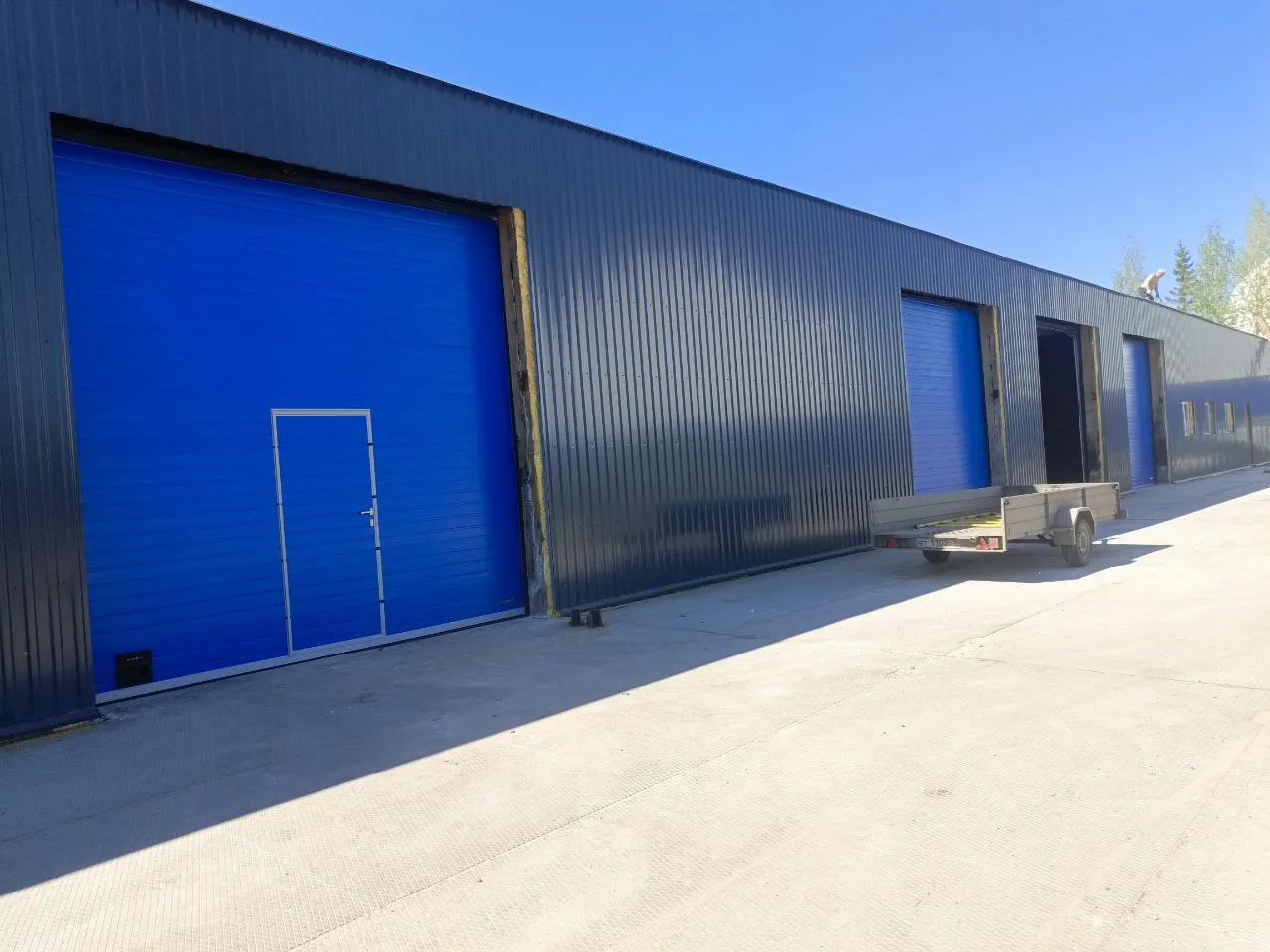

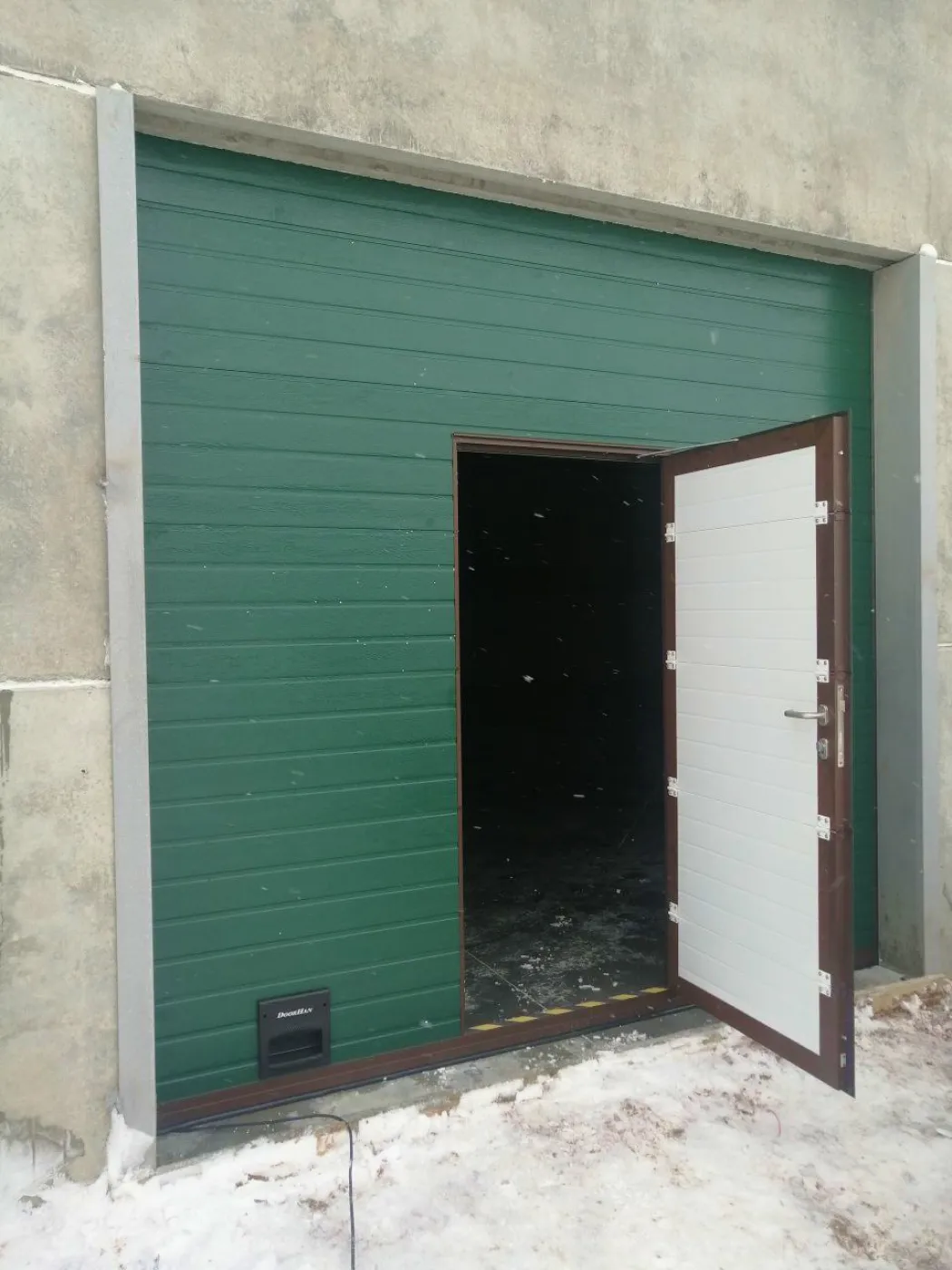

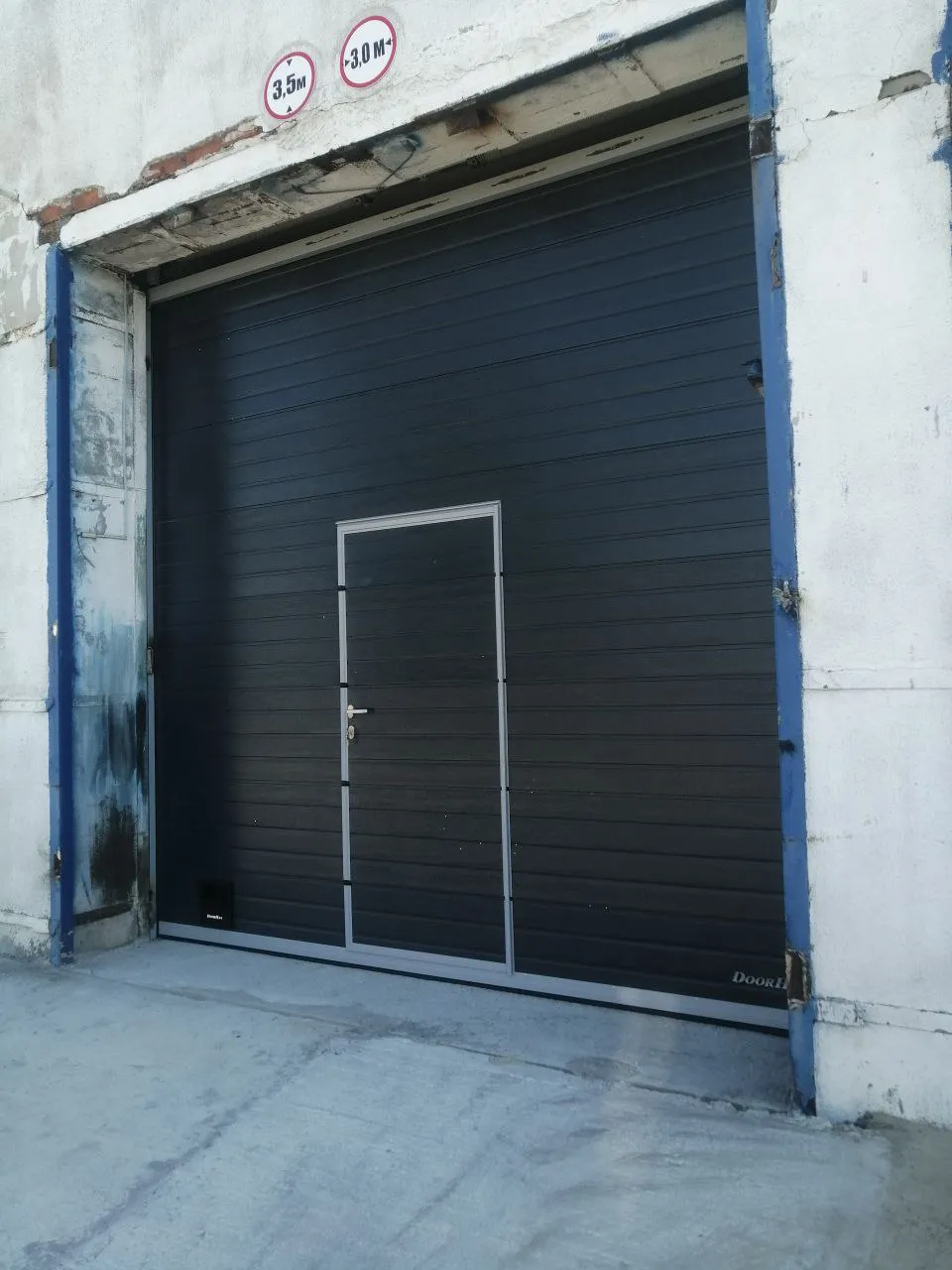

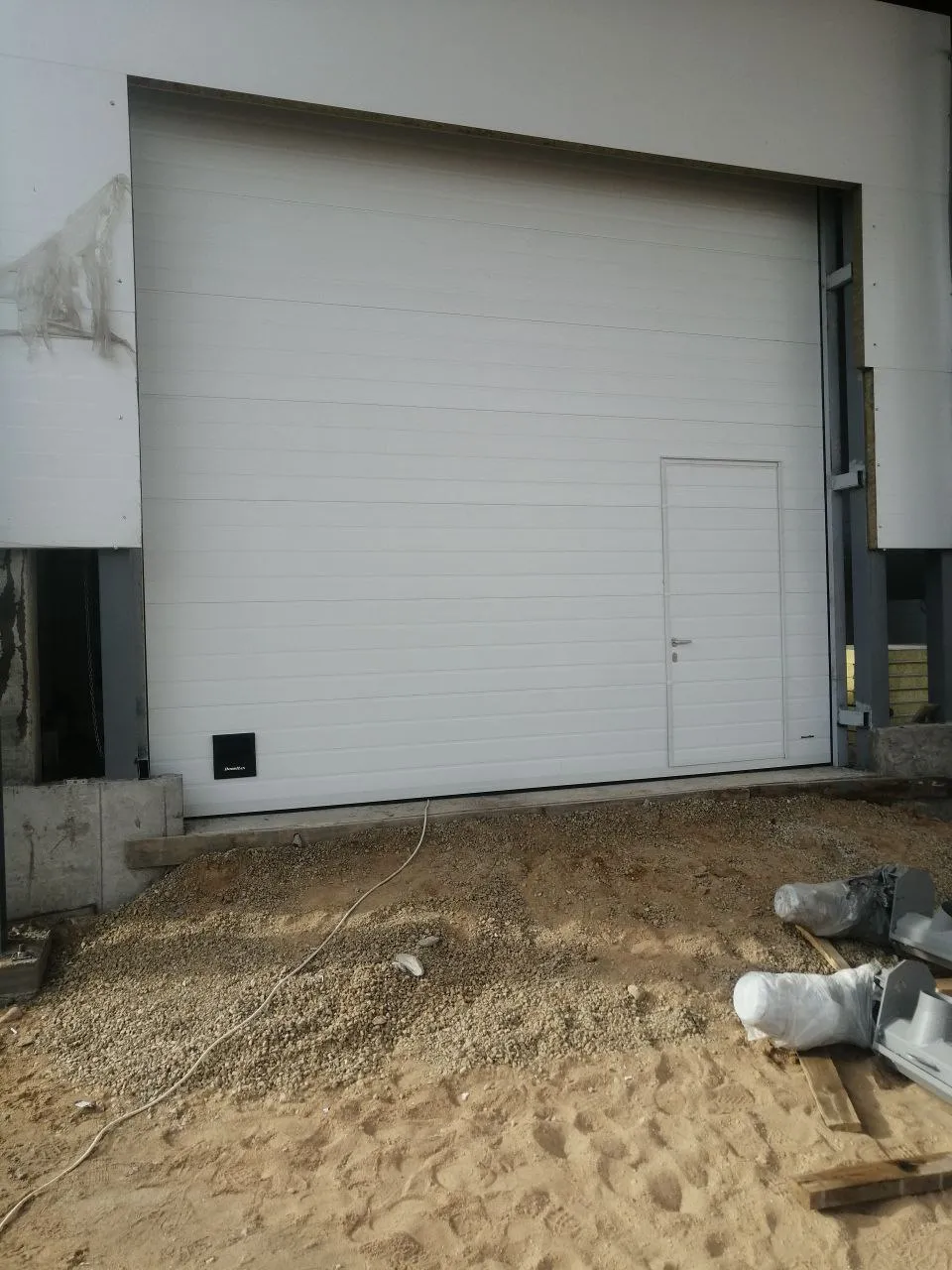

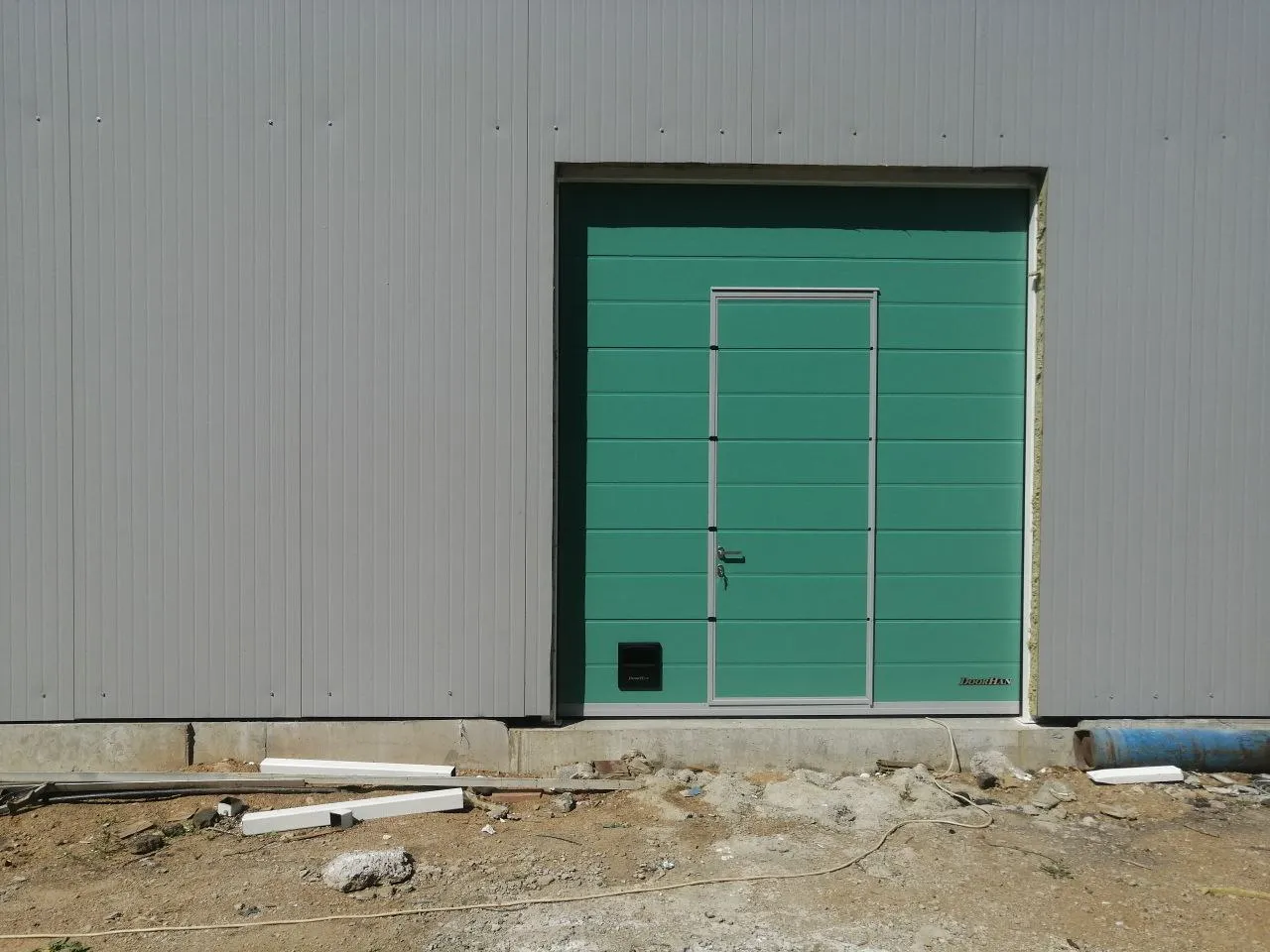

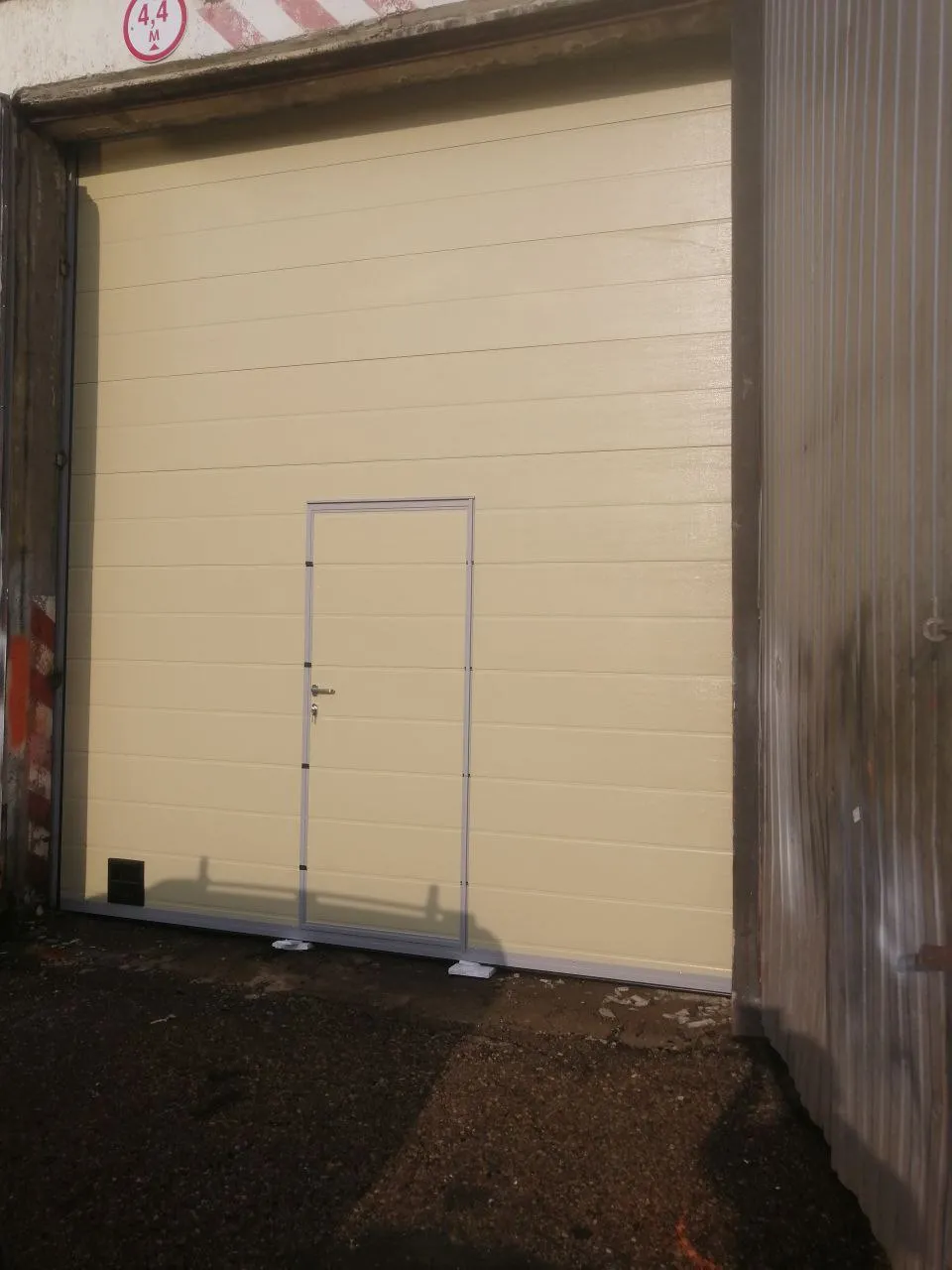

Калитка

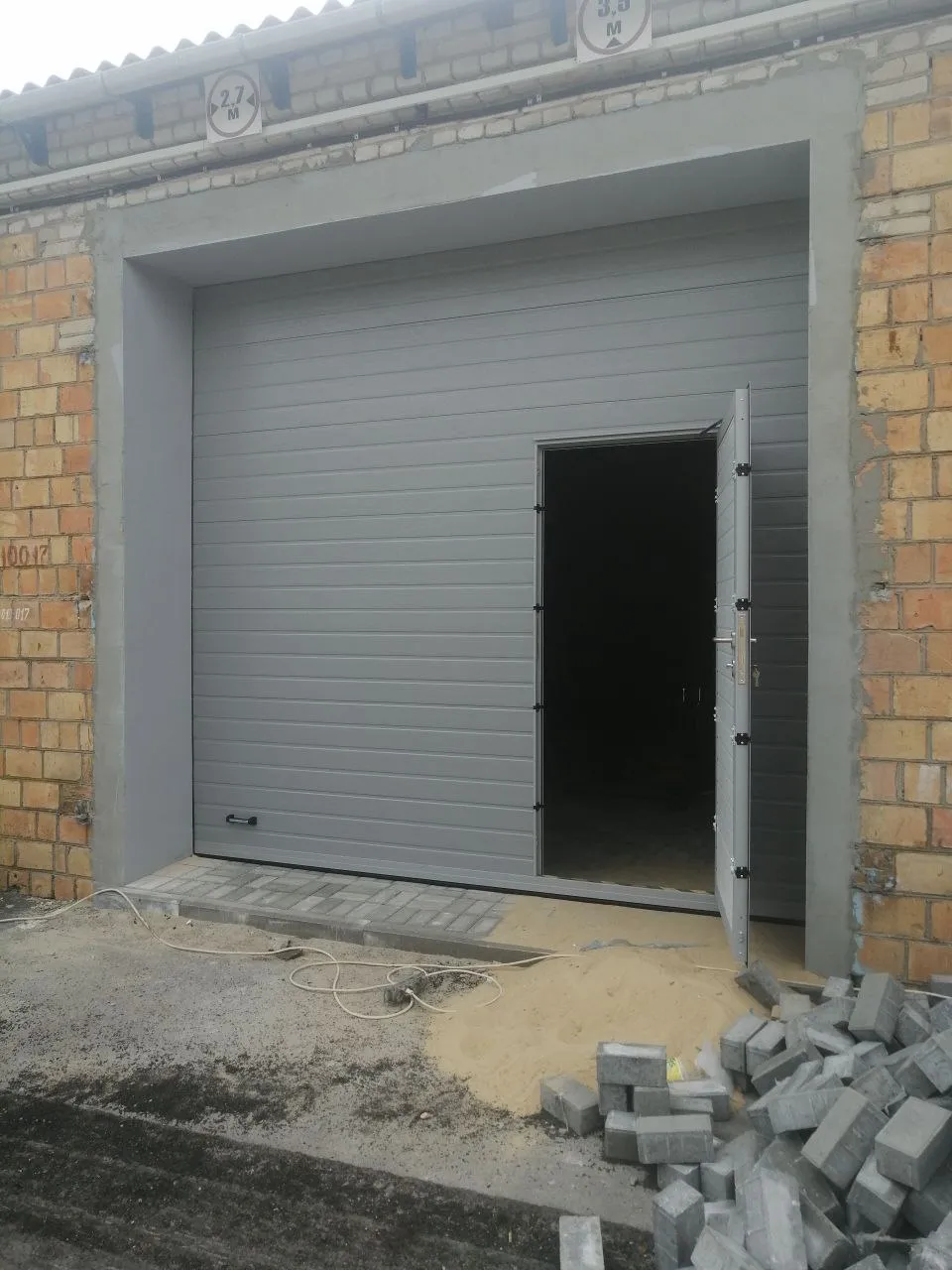

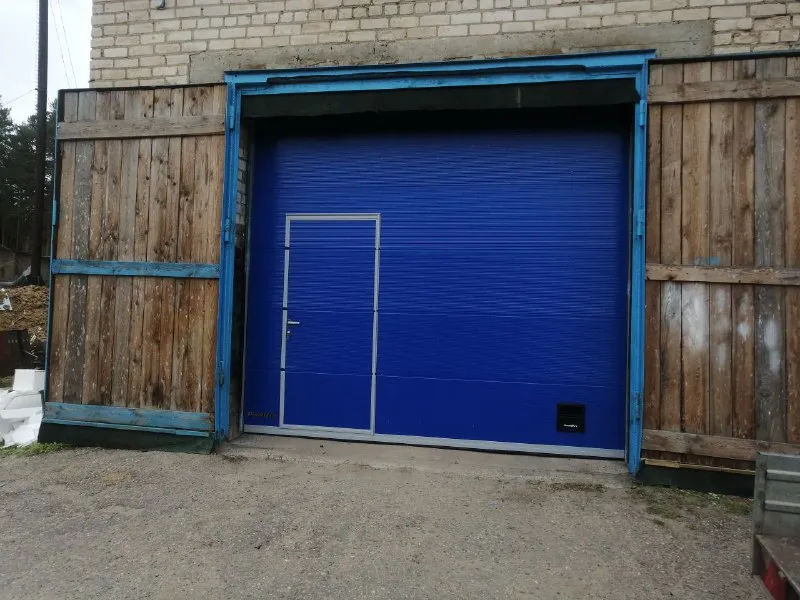

Калитка с усовершенствованной конструкцией. Прочный и привлекательный элемент, обеспечивающей удобную эксплуатацию с возможность проходить сквозь ворота, не поднимая основное полотно.
Ручной цепной привод

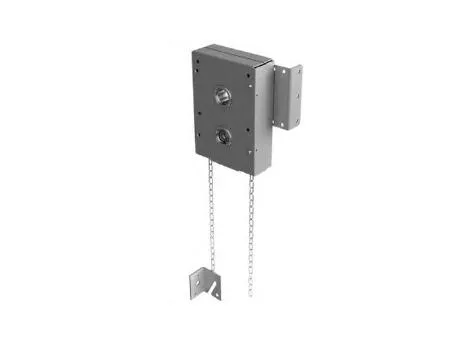

Ручной цепной привод. Используется для ручного открытия или закрытия полотна. Эффективный способ предоставить доступ в помещение в любой ситуации.

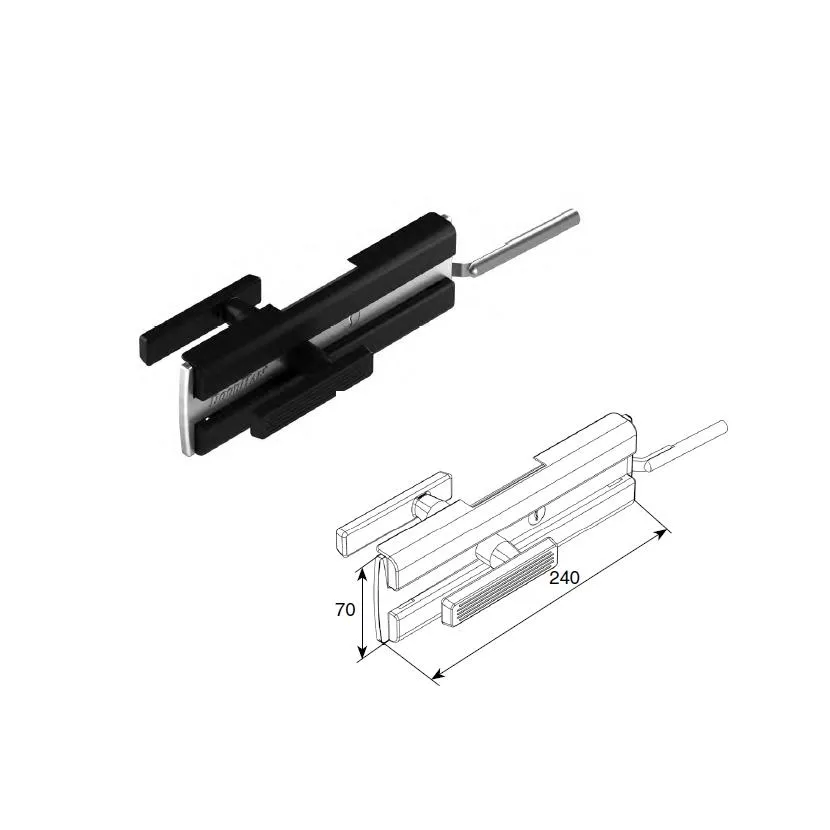

Механическая задвижка
Механическая задвижка. С ее помощью полотно запирается изнутри. Это простой и надежный аксессуар, с которым не возникает проблем в эксплуатации.
Механический замок
Механический замок. Используется для блокировки полотна в закрытом положении. Его можно использовать не только изнутри, но также со стороны улицы.
Торсионный механизм
Торсионный механизм. Заводской запас ресурса — до 100 тысяч циклов.

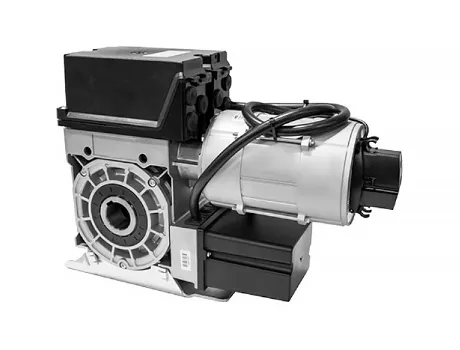

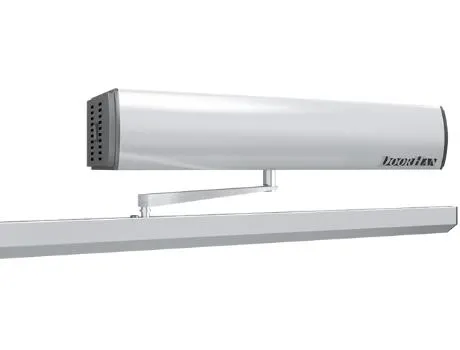

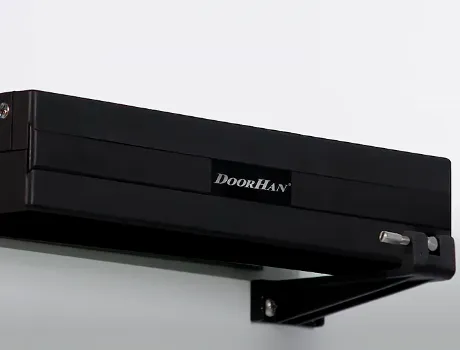

Привод
Привод автоматизации с дополнительными системами безопасности. Превращает ворота с механическими управлением в удобную автоматическую конструкцию, работающую под контролем надежного автомата.
Монтаж промышленных секционных ворот ISD03ALU
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

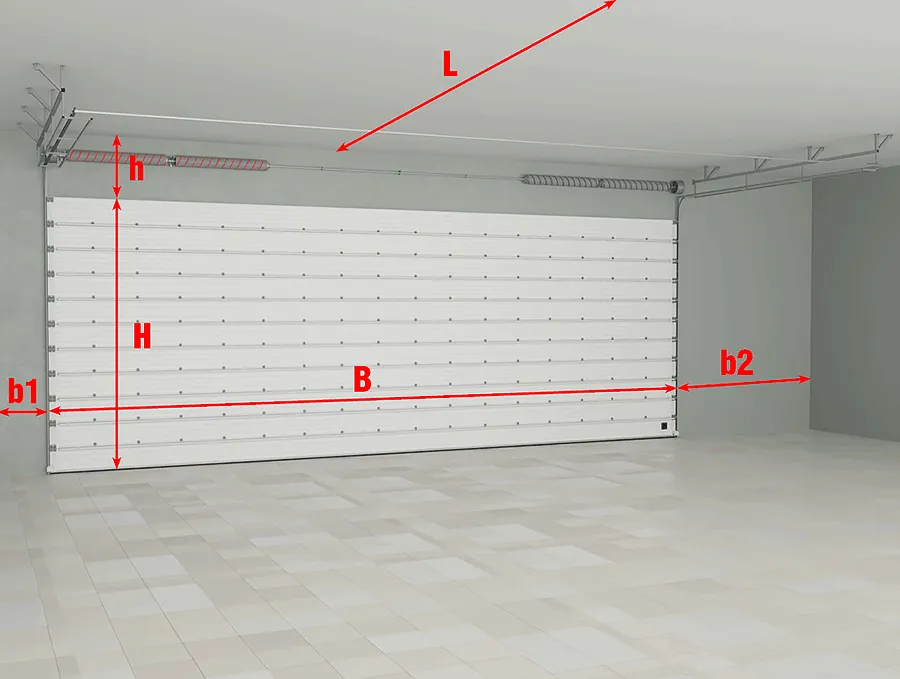

Замеры проводятся с внутренней стороны проемы. Для их проведения достаточно иметь под рукой рулетку и уровень. Рекомендуем для каждого измерения проводить замеры как минимум в трех различных точках.

  • H — расстояние от пола до верха проема.
  • B — расстояние от левого края до правого края проема.
  • h — расстояние от верха проема до препятствия. Для конструкции допустимо от 150 миллиметров.
  • b1 / b2 — расстояние от левого или правого края проема до препятствия. Минимальное значение — 120 миллиметров.
  • L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Требования к проему

Перепад уровня пола по ширине проема не должен превышать 10 миллиметров.

Обеспечение выдержки монтажной плоскости (пристенков и притолоки).

Монолитное основание под направляющие. Если такого нет, требуется дополнительная окантовка либо формирование проема металлоизделиями.

Накладной монтаж на проем. Направляющие устанавливаются на пристенки и притолоку с внутренней стороны проема.

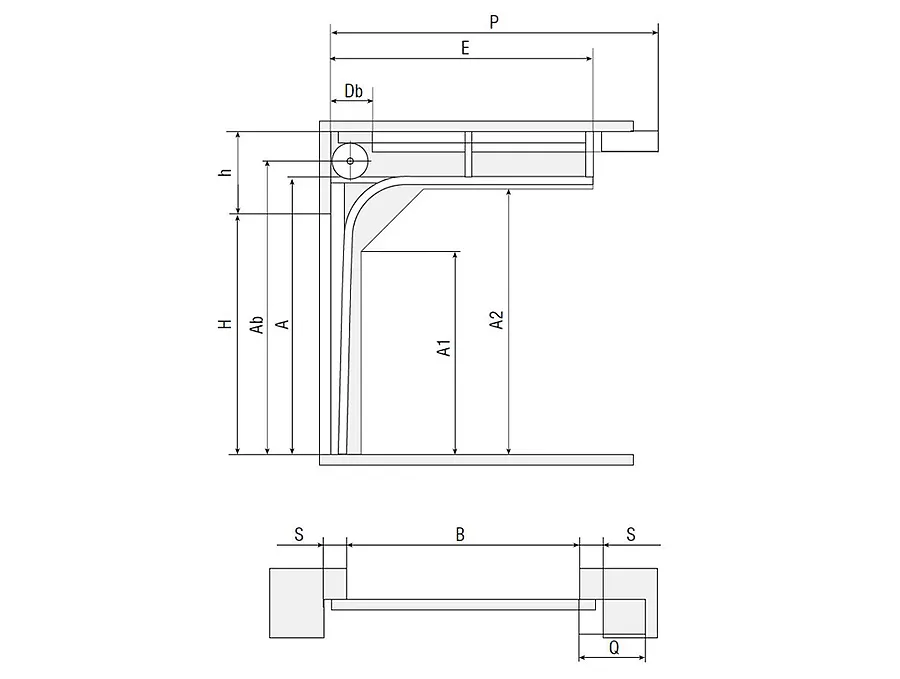

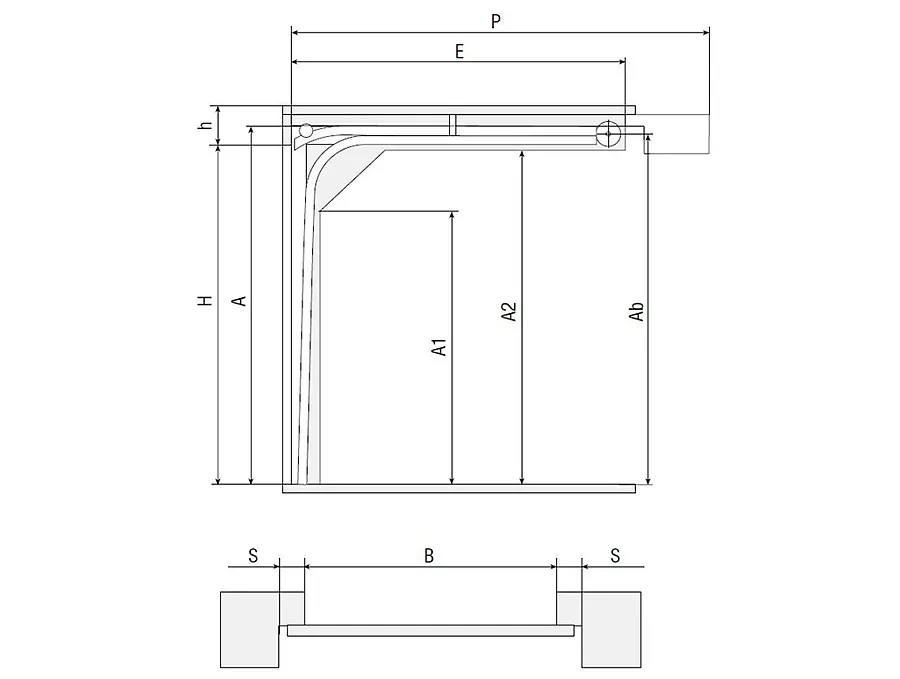

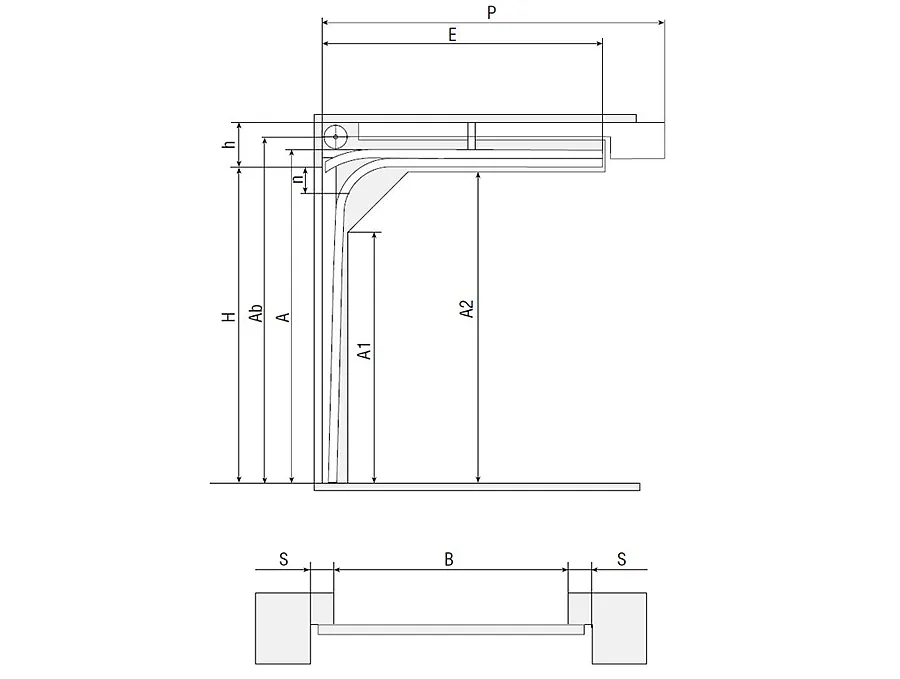

Низкий подъем, барабан спереди

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 230;
≥ 260 (с потолочным приводом);
≥ 280 (при H ≥ 3 700);
≥ 280 (с вальным приводом, при H < 3 700)
B, мм Ширина проема B
A, мм Высота угловой стойки H + 110
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А – 543
A2, мм Высота горизонтальной направляющей А – 106
E, мм Длина горизонтальных направляющих Н + 300
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита

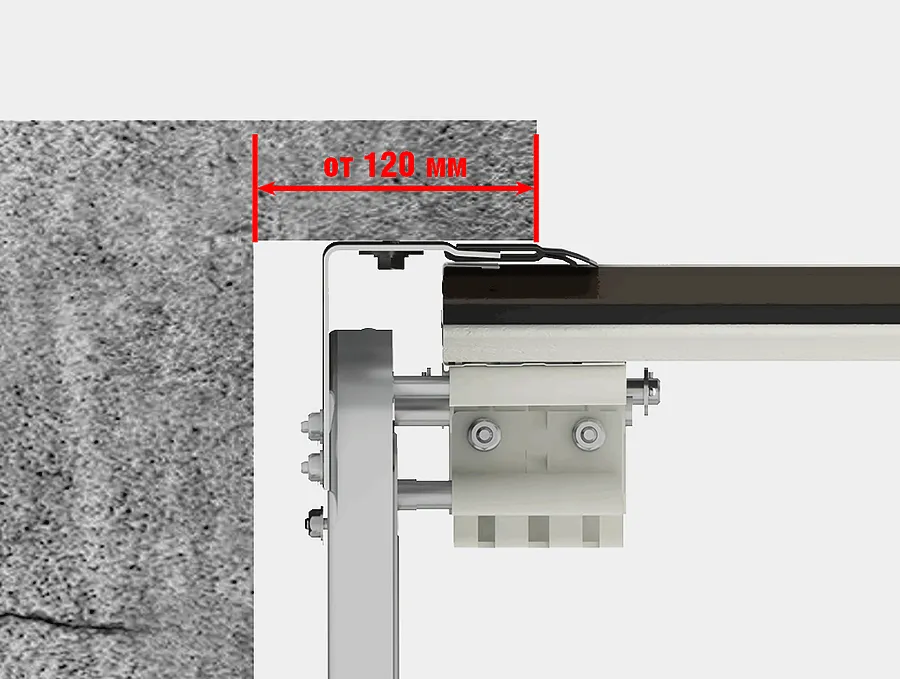

S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 190 (без привода);
0...10 (с потолочным приводом)

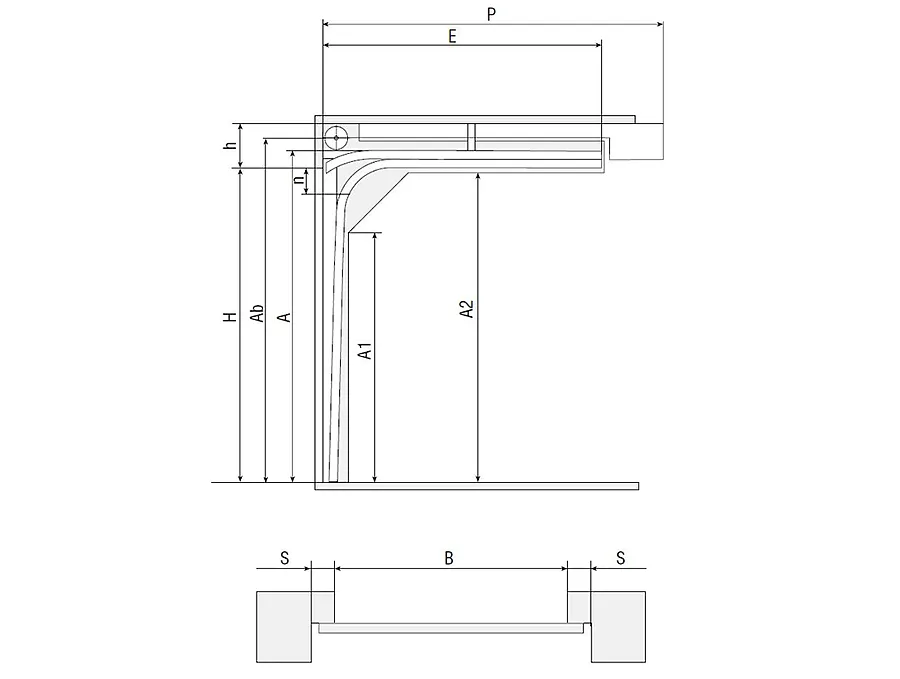

Низкий подъем, барабан спереди (стандартный комплект направляющих RKTN)

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 160
B, мм Ширина проема B
A, мм Высота угловой стойки H + 54
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А – 552
A2, мм Высота горизонтальной направляющей А – 115
E, мм Длина горизонтальных направляющих Н + 440
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 245 (без привода);
40...60 (с потолочным приводом)

Низкий подъем, барабан сзади

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 150;
≥ 160 (с потолочным приводом)
B, мм Ширина проема B
A, мм Высота угловой стойки при h > 170: H + 110;
при 150 ≤ h ≤ 170: H + h – 60
Ab, мм Высота оси вала и барабана при h ≤ 170: H + 55;
при 150 ≤ h ≤ 170: H + h – 47
A1, мм Высота вертикальной направляющей А – 543
A2, мм Высота горизонтальной направляющей А – 106
E, мм Длина горизонтальных направляющих Н + 510
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 240 (без привода);
40...60 (с потолочным приводом)

Стандартный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки R381: ≥ 420;
R305: ≥ 350
B, мм Ширина проема B
A, мм Высота угловой стойки R381: H + 235;
R305: H + 165A + 97
Ab, мм Высота оси вала и барабана A + 97
A1, мм Высота вертикальной направляющей R381: A – 580;
R305: A – 490
A2, мм Высота горизонтальной направляющей А – 110
E, мм Длина горизонтальных направляющих R381: H + 200;
R305: H + 250
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 060
Q, мм Зона расположения привода на вал 300

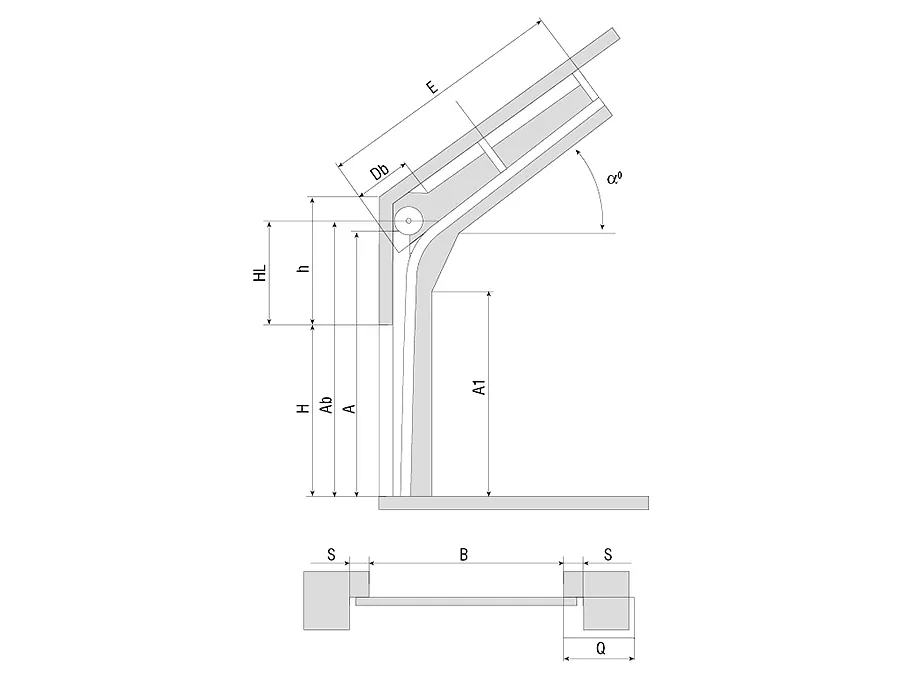

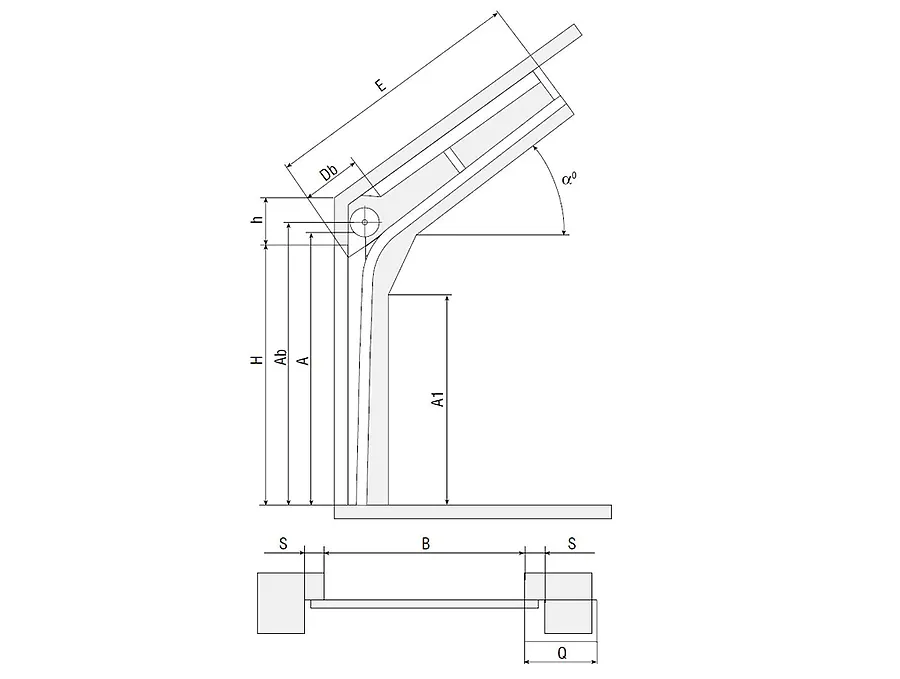

Стандартный наклонный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки > 500
B, мм Ширина проема B
A, мм Высота угловой стойки H + 250...985
Ab, мм Высота оси вала и барабана А + 86/97
A1, мм Высота вертикальной направляющей Н – 300
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 300

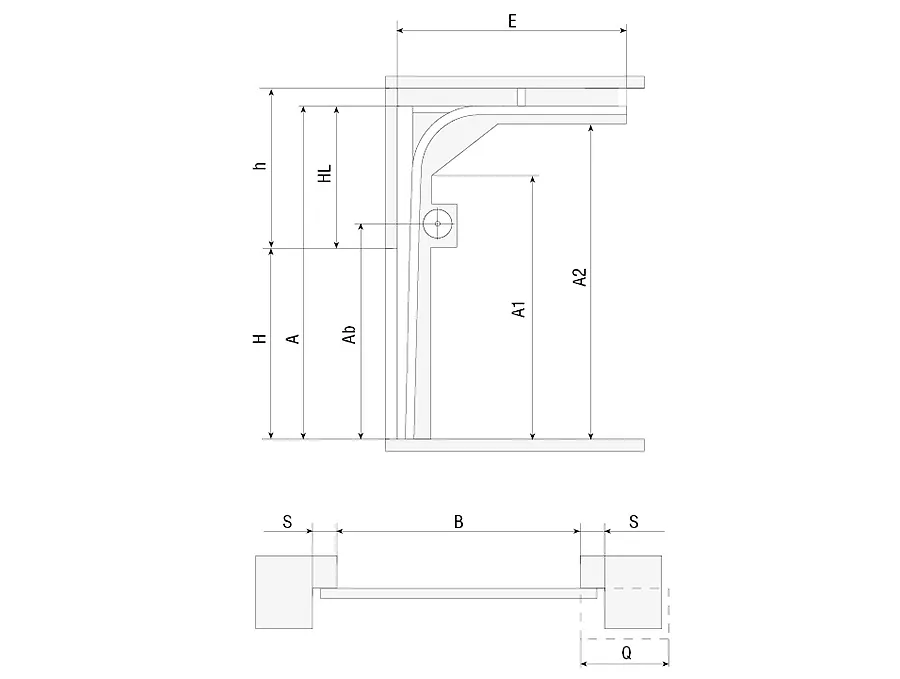

Высокий подъем

Усл. обозначения,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема по умолчанию h – 330
A, мм Высота угловой стойки H + HL
Ab, мм Высота оси вала и барабана A + 86/97
A1, мм Высота вертикальной направляющей А – 580
A2, мм Высота горизонтальной направляющей А – 53
E, мм Длина горизонтальных направляющих H – НL + 470...600
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
Q, мм Зона расположения привода на вал 300

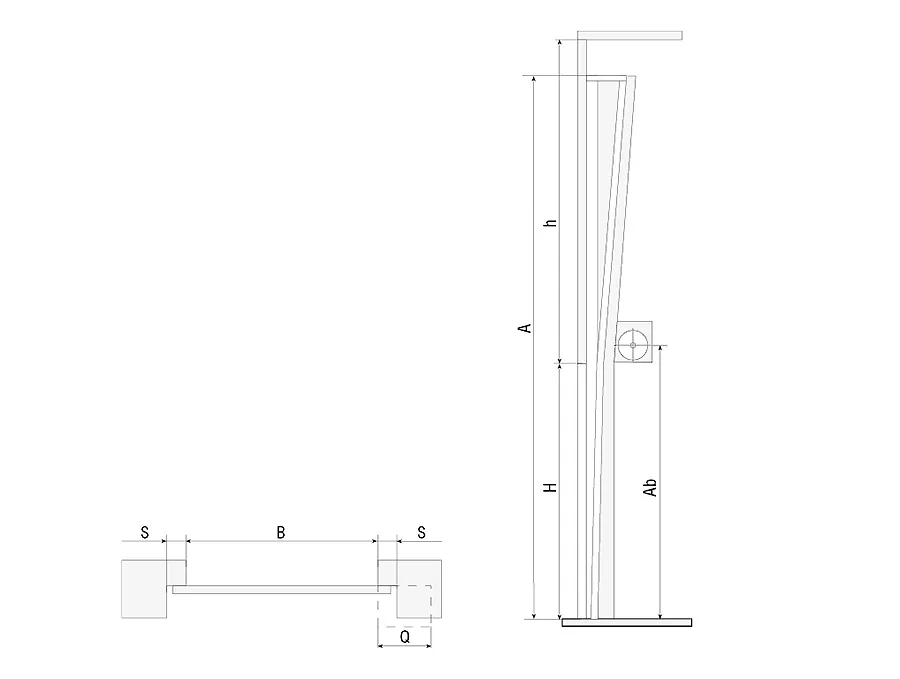

Высокий подъем, барабан снизу

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 1 600
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема 1 330 ≤ HL ≤ h – 150
A, мм Высота угловой стойки H + HL
Ab, мм Высота оси вала и барабана H + 400...600 + 280
A1, мм Высота вертикальной направляющей А – 580
A2, мм Высота горизонтальной направляющей А – 53
E, мм Длина горизонтальных направляющих H – НL + 470...600
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство ≥ 300
Q, мм Зона расположения привода на вал ≥ 500

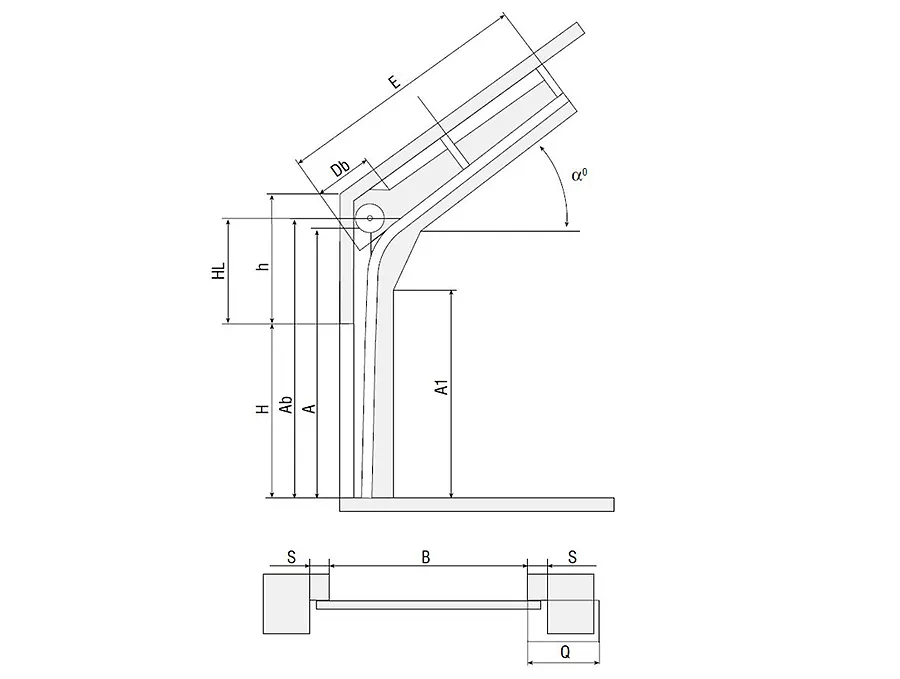

Наклонный высокий подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема 330
A, мм Высота угловой стойки H + HL + 15...749
Ab, мм Высота оси вала и барабана ≤ А + 86/97
A1, мм Высота вертикальной направляющей Н + HL – 330...580
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 300

Наклонный высокий подъем, барабан снизу

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 1 600
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема ≥ 1 330
A, мм Высота угловой стойки H + HL + 15...749
Ab, мм Высота оси вала и барабана Ab > H + 680
A1, мм Высота вертикальной направляющей Н + HL – 330...580
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 300 min
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал ≥ 650

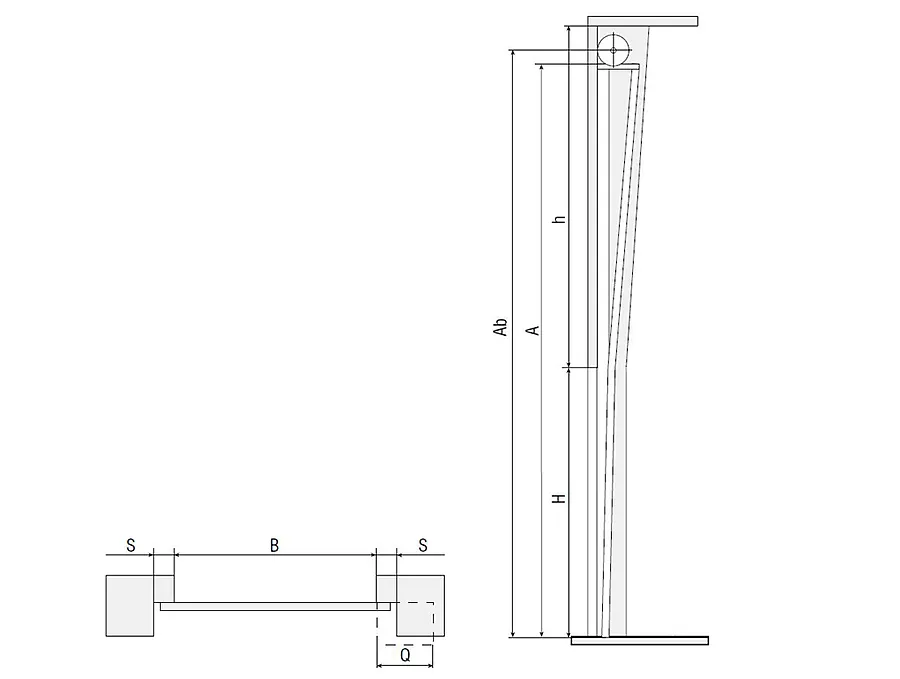

Вертикальный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки Н + 500
B, мм Ширина проема B
A, мм Высота угловой стойки 2H + 120
Ab, мм Высота оси вала и барабана A + 166
S, мм Минимальное боковое пространство 120
Q, мм Зона расположения привода на вал 300

Вертикальный подъем, барабан снизу

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки H + 120
B, мм Ширина проема B
A, мм Высота угловой стойки 2H + 120
Ab, мм Высота оси вала и барабана H + 680
S, мм Минимальное боковое пространство 500 min
Q, мм Зона расположения привода на вал ≥ 650
Документация по промышленным секционным воротам ISD03ALU
Видео промышленных секционных ворот ISD03ALU
Вопрос-ответ
Как выбрать подрядчика по монтажу промышленных ворот
arrow
При выборе подрядчика следует обратить особое внимание на качество выпускаемых ворот, а также на ориентировочные сроки эксплуатации. На рынке много предложений, вместе с тем критерии зачастую являются неясными. В статье мы собрали подробное описание всех важных пунктов
Хочу получить чек-лист "Как выбрать поставщика ворот"
arrow
Предлагаем Вашему вниманию наш фирменный чек-лист о том, как избежать неприятностей и сделать верный выбор
ССЫЛКА НА ЧЕК-ЛИСТ
ТЕХНОГРАД в регионах
Замер, доставка, монтаж, ремонт и сервис в любой точке Беларуси
Отдел продаж для физических лиц
+375 (29) 775-21-55
г. Минск, а/г Озерцо, ул. Дзержинского д. 26а, офис 5
Отдел продаж для юридических лиц
+375 (29) 750-21-55
г. Минск, а/г Озерцо, ул. Дзержинского д. 26а, офис 5
ТЕХНОГРАД в Гродно
+375 (44) 775-25-62
г. Гродно, пр-т Космонавтов, д. 2Г
ТЕХНОГРАД в Могилеве
+375 (29) 124-50-68
г. Могилев, ул. Чайковского, д. 8
ТЕХНОГРАД в Гомеле
+375 (29) 124-51-62
г. Гомель, ул. Шилова, д. 16
ТЕХНОГРАД в Витебске
+375 (29) 124-76-56
г. Витебск, ул. Софьи Панковой, д. 1
ТЕХНОГРАД в Бресте
+375 29 124-71-79
г. Брест, ул. Гоголя, д. 3

Заказать звонок
Этот сайт использует cookie для хранения данных. Нажав «Принять», вы даете согласие на обработку файлов cookie в соответствии с Политикой обработки файлов cookie.
