Дорхан ISD01 Купить промышленные секционные ворота в Минске

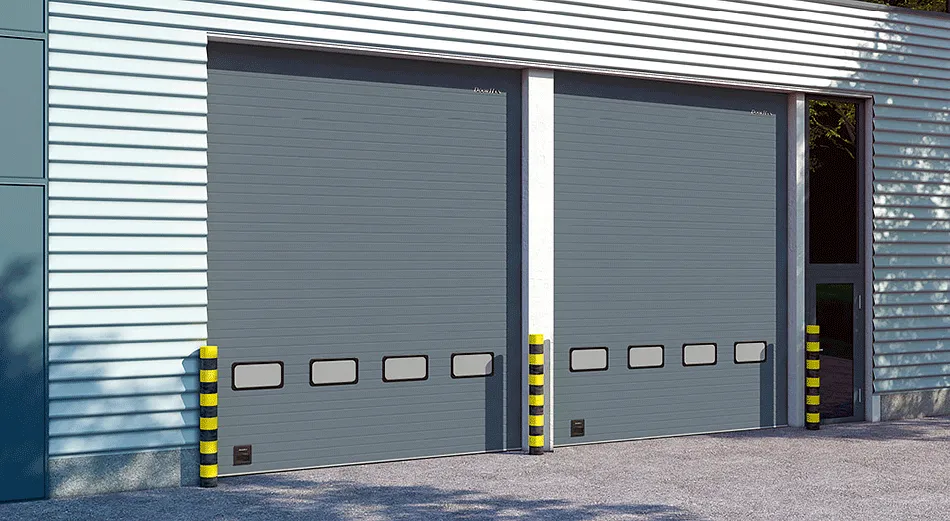

Промышленные секционные ворота ISD01 предназначены для использования на объектах, где требуется обеспечить более жесткие требования, чем те, которые применяются к гаражным секционным воротам. Обычно они используются на следующих объектах:

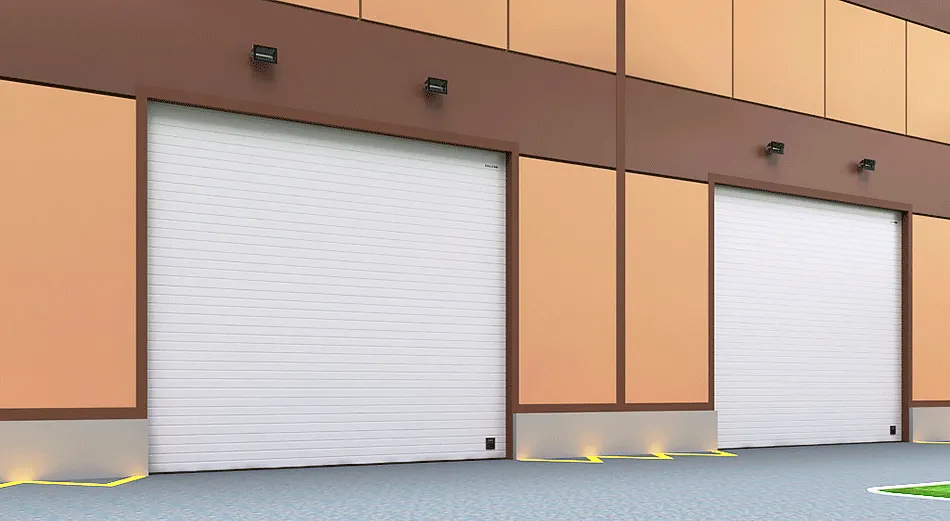

Производственные здания
Склады
Цеха
Терминалы и другие промышленные и коммерческие объекты

Конструкция используется с высокой интенсивностью, поэтому для ее создания используется усиленные узлы. В секционных воротах ISD01 повышенная термоизоляция за счет использования оригинальной системы уплотнителей. Чтобы уменьшить время на установку конструкции, а также для уравновешивания полотна применяется механизм с системой QuickFix.

Больше информацииМеньше информации arrow-right-blue

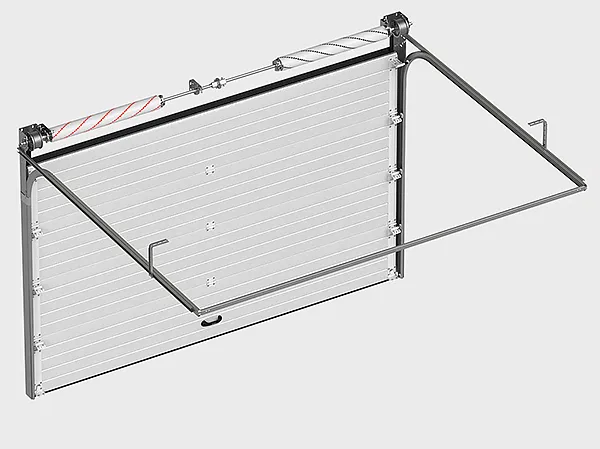

Конструкция промышленных секционных ворот ISD01

Вертикальная направляющая
Угловая стойка
Вал цилиндрический
Устройство защиты от обрыва пружины
Барабан
П-образный кронштейн

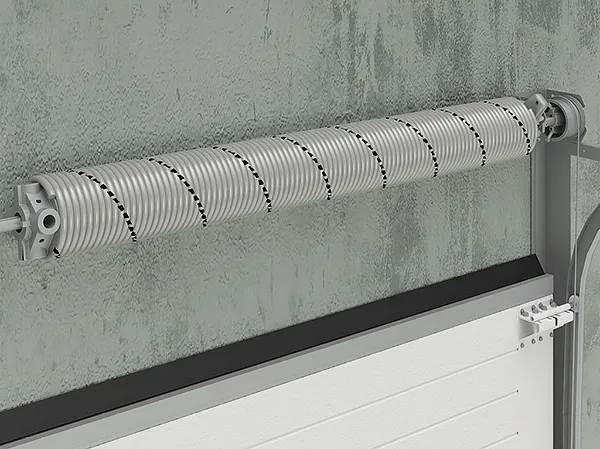

Балансирующий пружинный механизм (торсионная пружина)
Муфта соединительная
Внутренний опорный кронштейн
Верхняя опора с держателем ролика
Боковая опора с держателем ролика
Усиливающий дельта-профиль
Устройство защиты от разрыва троса
Сэндвич-панель
Внутренняя петля
Нижний профиль и уплотнитель
Уплотнитель боковой
Верхний профиль
Верхний уплотнитель
Боковая крышка для панелей с отверстиями для крепления

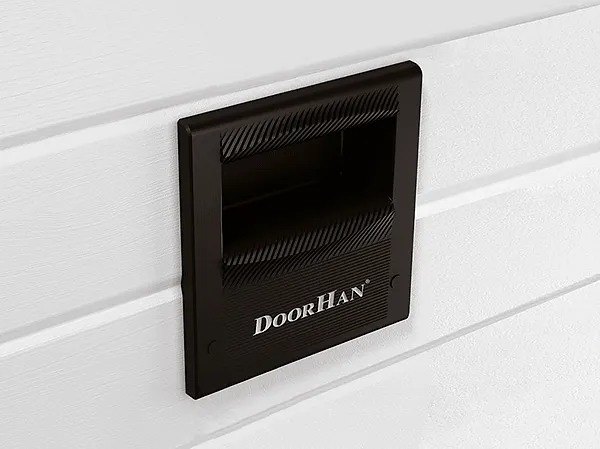

Ручка «ступенька»
Пружинный амортизатор
Кронштейн крепления к потолку

Дизайн

Доска

Горизонтальная полоса

Широкая центральная полоса

Волна

Горизонтальная полоса (внутренняя сторона панели)

Stucco (внутренняя сторона панели)

Под дерево (внешняя сторона панели)

RAL 9003 белый

RAL 9006 серебристый (бело-алюминиевый)

RAL 7004 серый

RAL 1014 бежевый

RAL 6005 зеленый

RAL 5005 синий

RAL 7016 антрацит

RAL 3000 красный

RAL 3005 бордовый

RAL 8017 коричнево-красный

Золотой дуб (Golden Oak)

Венге

Характеристики промышленных секционных ворот ISD01

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот, указано для ворот размером 3 500×3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Усилие ручного открывания и закрывания, Н, не более	260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м² * ч (ГОСТ 31174)	4,9
Безотказность, количество циклов открывания-закрывания, не менее	безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Вес полотна ворот, кг/м²	13,5	точное значение зависит от типоразмера панелей, используемых в конструкции ворот

Параметр	Показатель
Высота проема, мм	от 2 000 до 8 000
Ширина проема, мм	от 2 000 до 8 000
Притолока, мм	от 150
Пристенки, мм	от 120

Высота

Ширина

2000

2200

2400

2600

2800

3000

3200

3400

3600

3800

4000

4200

4400

4600

4800

5000

5200

5400

5600

5800

6000

6200

6400

6600

6800

7000

7200

7400

7600

7800

8000

—
2000
2200
2400
2600
2800
3000
3200
3400
3600
3800
4000
4200
4400
4600
4800
5000
5200
5400
5600
5800
6000
6200
6400
6600
6800
7000
7200
7400
7600
7800
8000

Упаковка в картон	Характеристики упаковки
Описание	система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	картон, пенопласт, стретч-пленка, скотч
Ширина, мм	упаковка щита — от 500 до 800
Высота, мм	упаковка щита — от 200 до 800
Длина, мм	упаковка щита — от 2 100 до 8 100
Вес брутто, кг	до 1 000
Количество в упаковке	упаковка щита — от 3 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.)

Комплектация промышленных секционных ворот ISD01

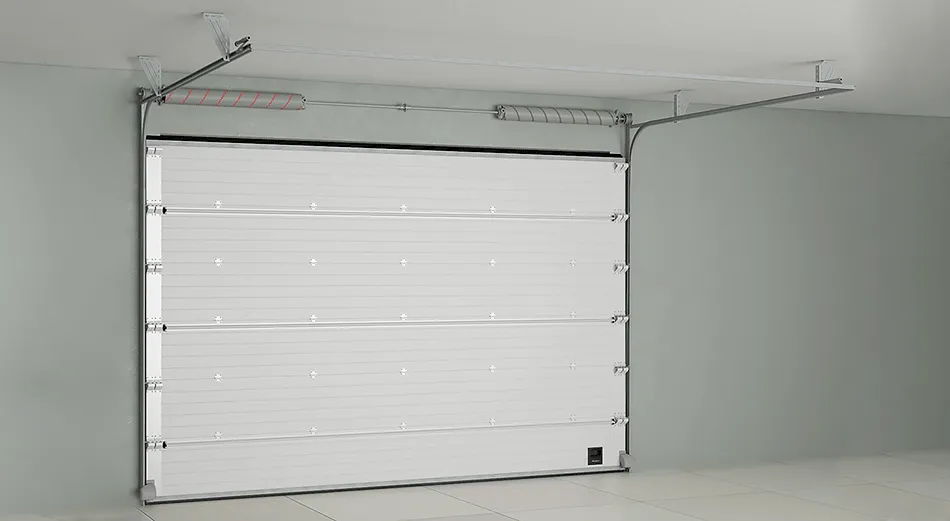

Полотно из энергоэффективных сэндвич-панелей. Его толщина — 40 миллиметров. Полотно дополнительно усилено под боковые опоры и внутренние петли.

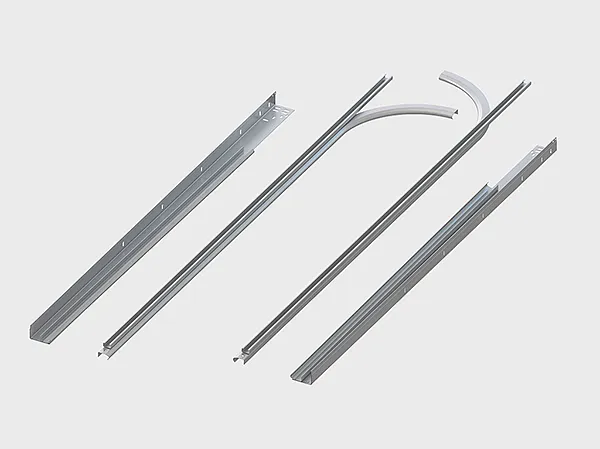

Комплект направляющих и угловых стоек из стали. Их толщина — 1.5–2 миллиметра. Все стойки оснащены нужными для установки перфорациями, что сокращает время монтажа. Каждый элемент обладает повышенным запасом прочности.

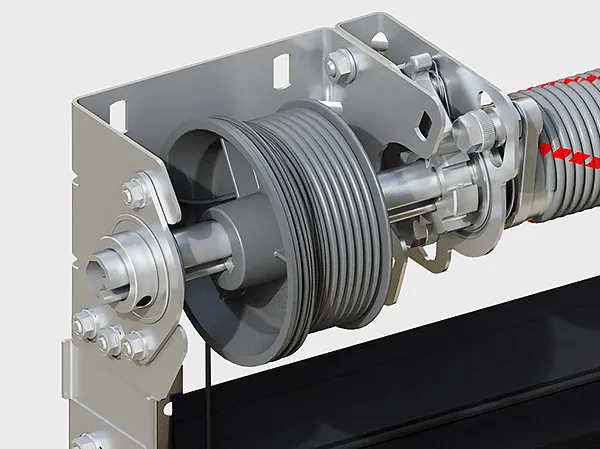

Торсионный механизм с ресурсом в 25 тысяч циклов. Полотно открывается и закрывается без усилий, что продлевает срок службы механизма.

Устройство защиты от обрыва пружины. Предотвращает внезапное падение полотна при форс-мажорных ситуациях, блокируя вал.

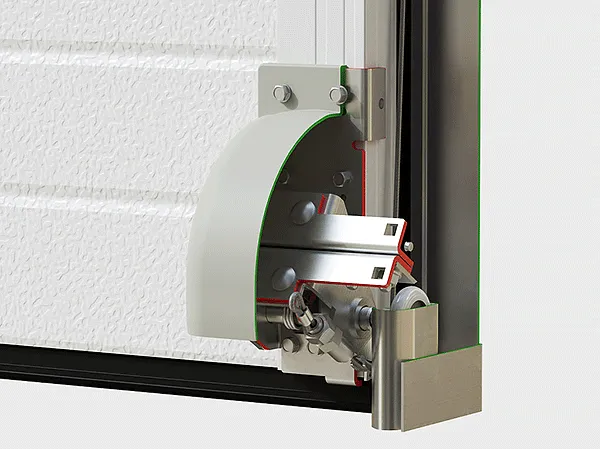

Устройство защиты от обрыва троса. Оно используется в роли кронштейна, расположенного внизу на полотне. Если трос обрывается, устройство срабатывает и не дает полотну упасть.

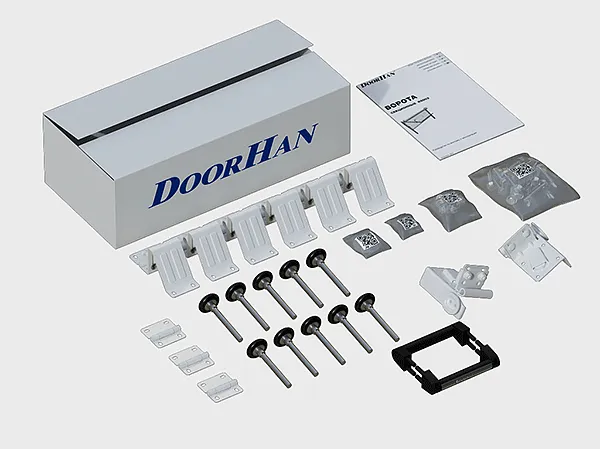

Коробка для монтажа. В ней находится весь необходимый для установки крепеж, фурнитура (ролики, петли, кронштейны), паспорт изделия, а также подробная инструкция по монтажу.

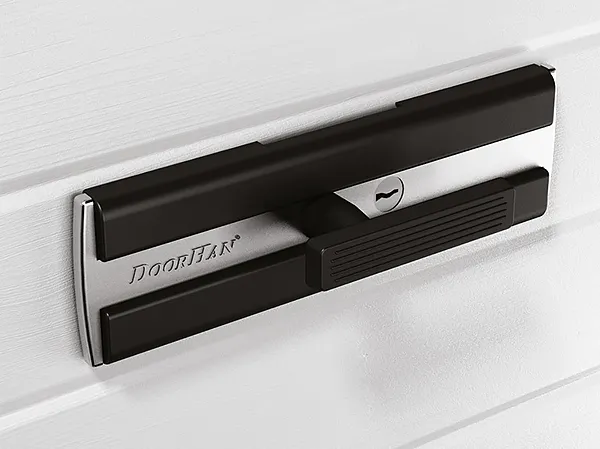

Эргономичная ручка. Специальная разработка, с помощью которой ворота удобно открываются и закрываются без видимых усилий.

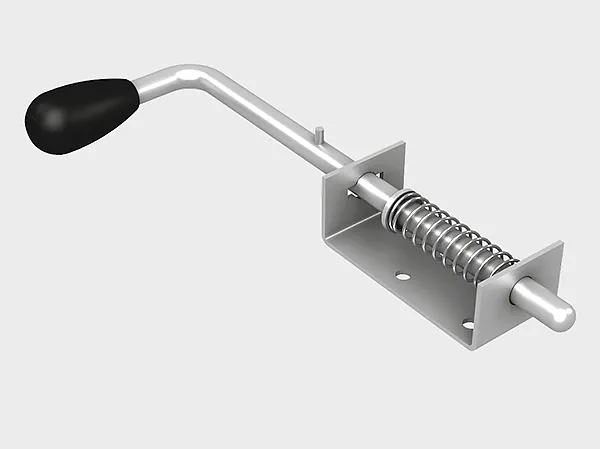

Механическая задвижка. С ее помощью полотно запирается изнутри. Это простой и надежный аксессуар, с которым не возникает проблем в эксплуатации.

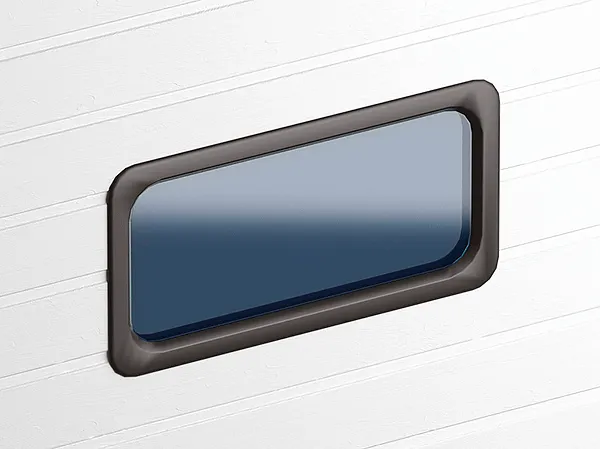

Окна. Бывают двух размеров 627 × 327 и 607 × 202 миллиметров. Плотно прилегают к полотну, что позволяет исключить промерзание или потерю тепла. Стильная черная окантовка добавляет всей конструкции ворот привлекательность.

Механический замок. Используется для блокировки полотна в закрытом положении. Его можно использовать не только изнутри, но также со стороны улицы.

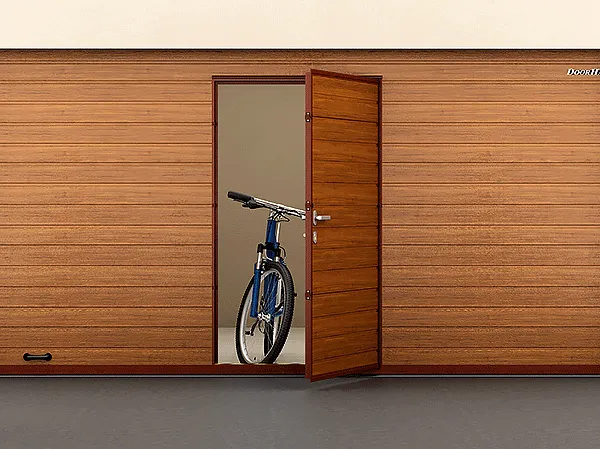

Калитка с усовершенствованной конструкцией. Прочный и привлекательный элемент, обеспечивающей удобную эксплуатацию с возможность проходить сквозь ворота, не поднимая основное полотно.

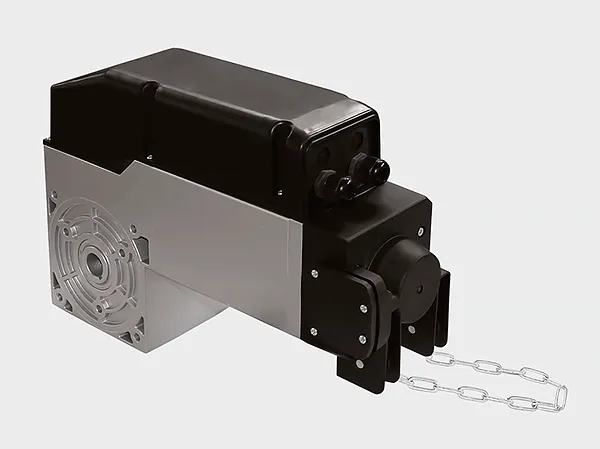

Привод автоматизации с дополнительными системами безопасности. Превращает ворота с механическими управлением в удобную автоматическую конструкцию, работающую под контролем надежного автомата.

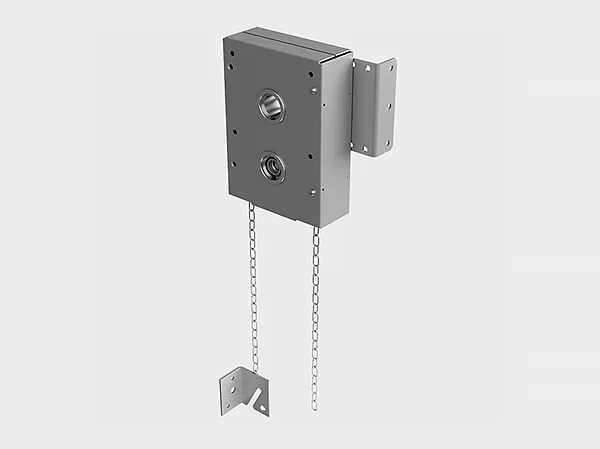

Ручной цепной привод. Используется для ручного открытия или закрытия полотна. Эффективный способ предоставить доступ в помещение в любой ситуации.

Торсионный механизм. Заводской запас ресурса — до 100 тысяч циклов.

Антикоррозионный пакет комплектующих. Рекомендуем его устанавливать при нестандартных условиях эксплуатации. Например, при постоянном повышенном уровне влажности в помещении. Защита от появления ржавчины надежно убережет промышленные секционные ворота ISD01, а также обеспечит их стабильную работу без сбоев. В пакет входит:

Окрашенная пружина.
Окрашенные направляющие.
Окрашенные боковые крышки.
Нержавеющие боковые опоры, метизы, петли.
Нержавеющий трос.

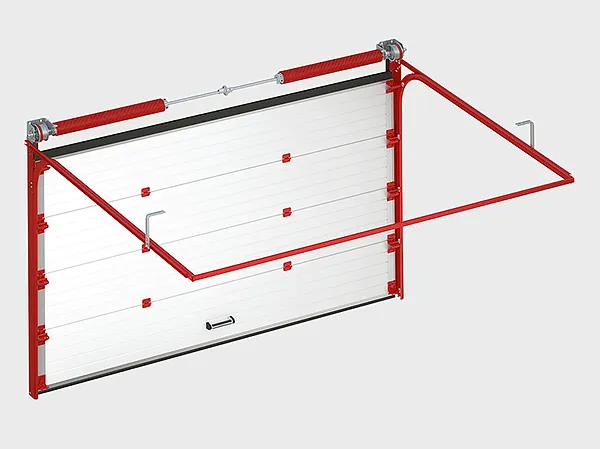

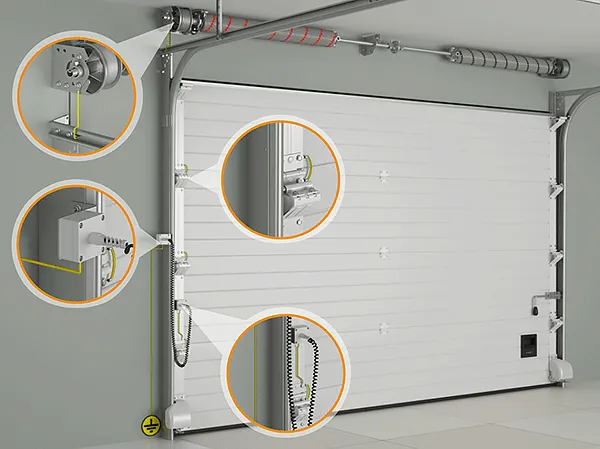

Искронедающая версия. Используется в промышленности, где существует повышенная вероятность возгорания или помещение характеризуется, как взрывоопасное. При эксплуатации такой системы появление искр в ней исключено, благодаря использованию оригинальных конструкторских решений. Промышленные ворота также не накапливают электростатические заряды, которые опасны для подобных условий эксплуатации.

Монтаж промышленных секционных ворот ISD01

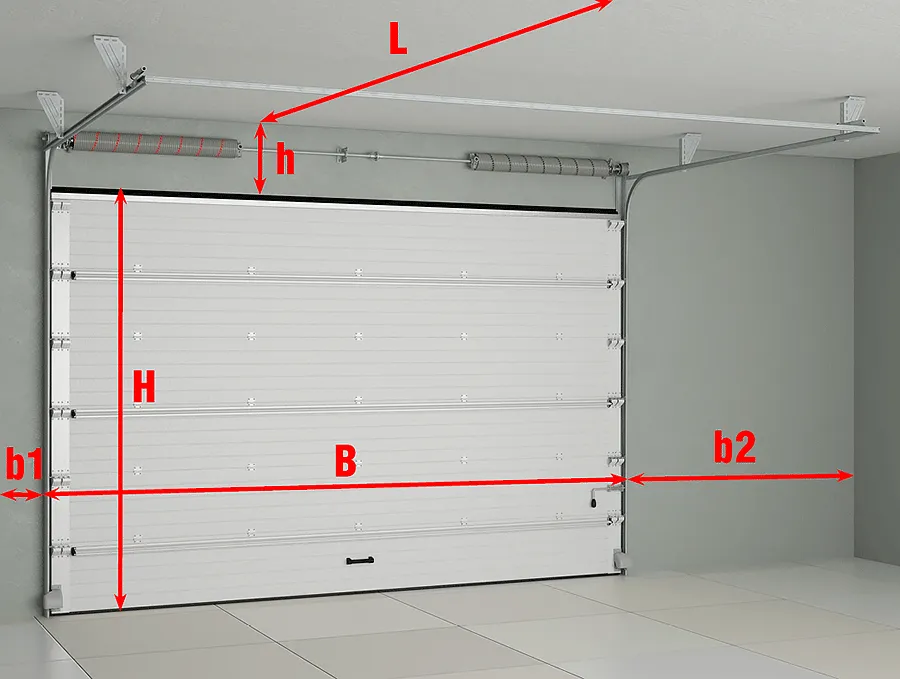

Чтобы сделать замеры вам не потребуется специальный инструмент. Достаточно взять рулетку. Все замеры делаются внутри помещения. Рекомендуем выполнить замер каждого параметра как минимум в трех точках:

H — высота проема (расстояние от пола до верха проема);.

B — ширина проема (расстояние от левого до правого края проема);

h — притолока (расстояние от верха проема до потолка) от 150 мм;

b1 / b2 — левое / правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;

L — глубина помещения.

Важно!

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Требования к строительному объекту

Для установки промышленных секционных ворот ISD01 к помещению предъявляется ряд требований:

Перепад уровня пола по всей ширине проема — не более 10 миллиметров.

Обеспечение выдержки монтажной плоскости (пристенков и притолоки).

Монолитное и прочное основание под установку системы направляющих. В противном случае требуется дополнительная окантовка либо формирование проема металлическими изделиями.

Накладной монтаж. Система направляющих устанавливается на пристенки и притолоку с внутренней стороны проема.

Низкий подъем, барабан спереди

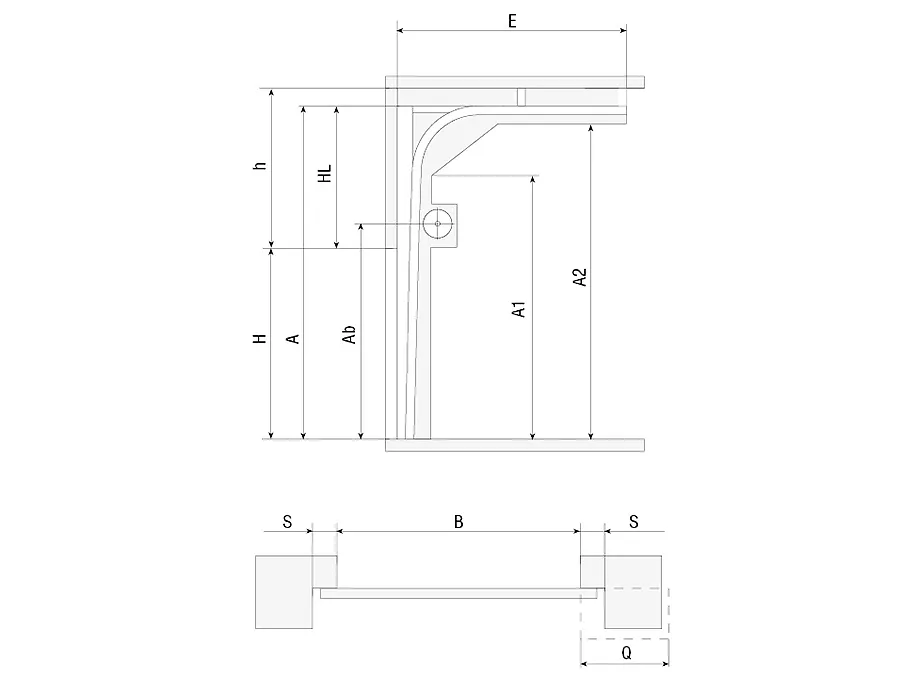

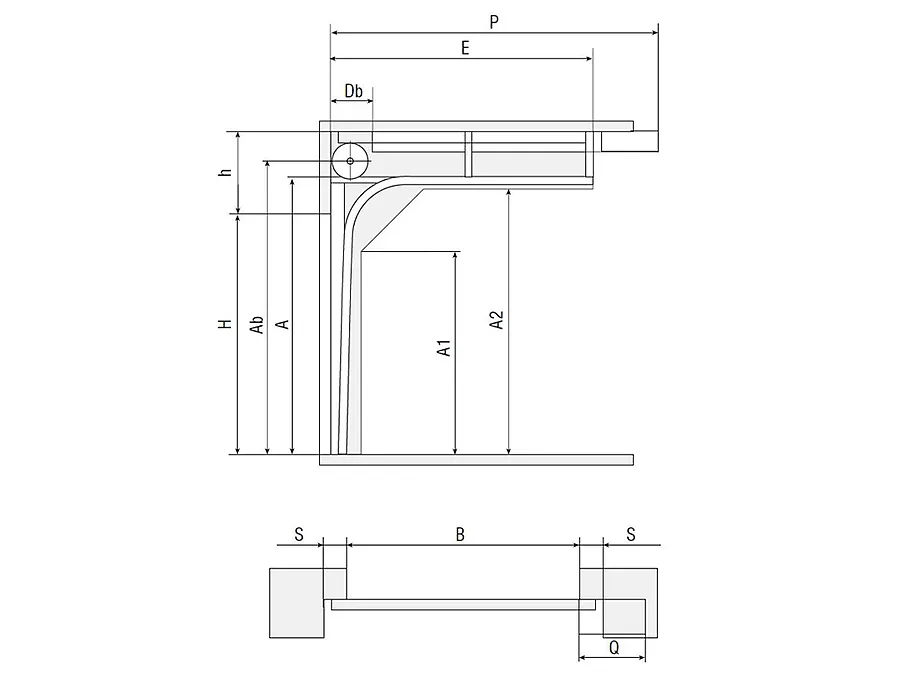

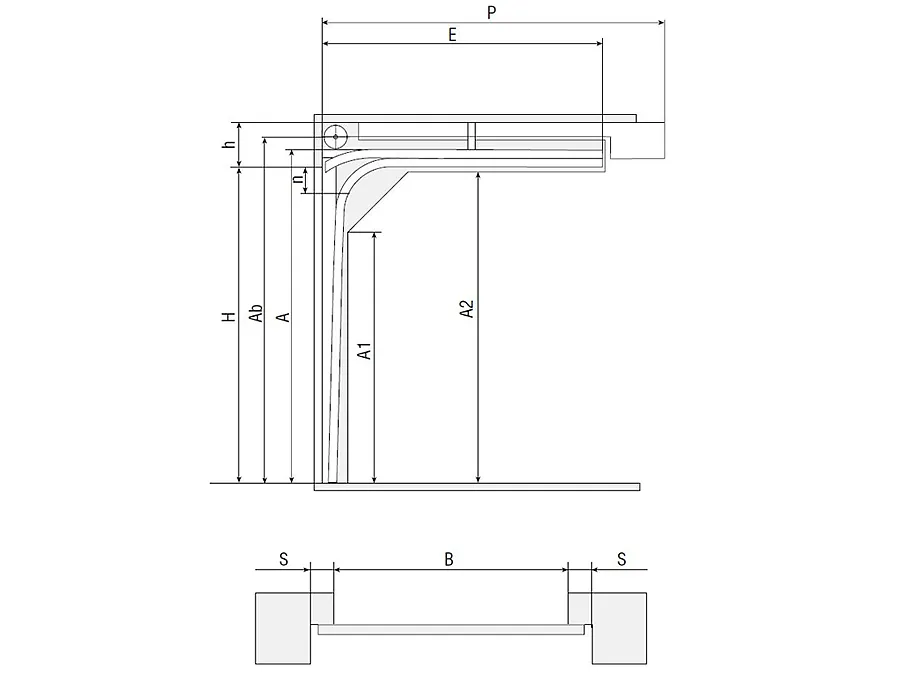

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А – 543
A2, мм Высота горизонтальной направляющей	А – 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита

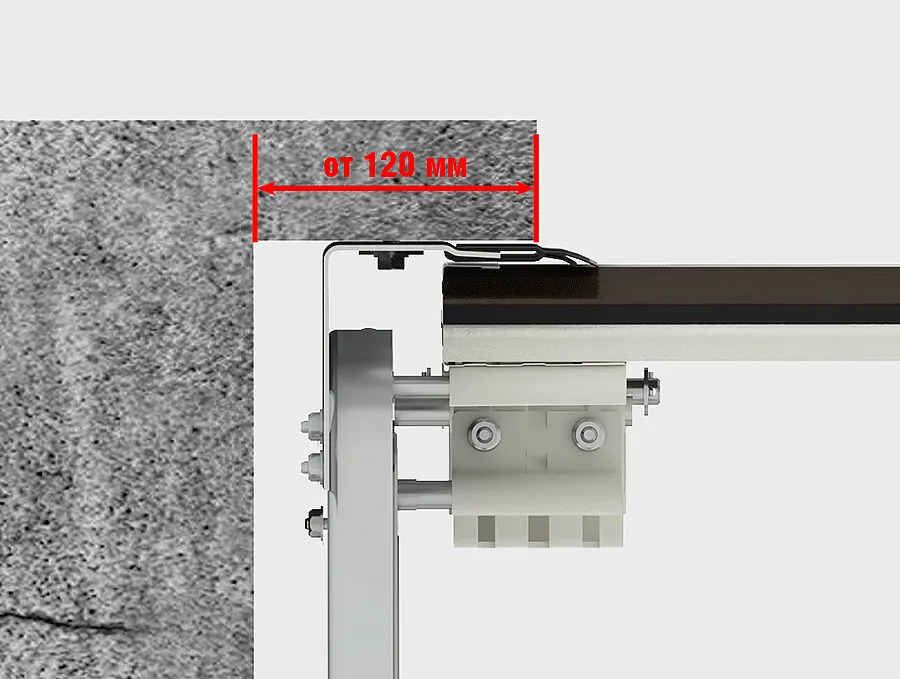

S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 190 — без потолочного привода, ширина проема до 4 500; до 235 — без потолочного привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500;; до 70 — с потолочным приводом, ширина проема свыше 4 500 мм

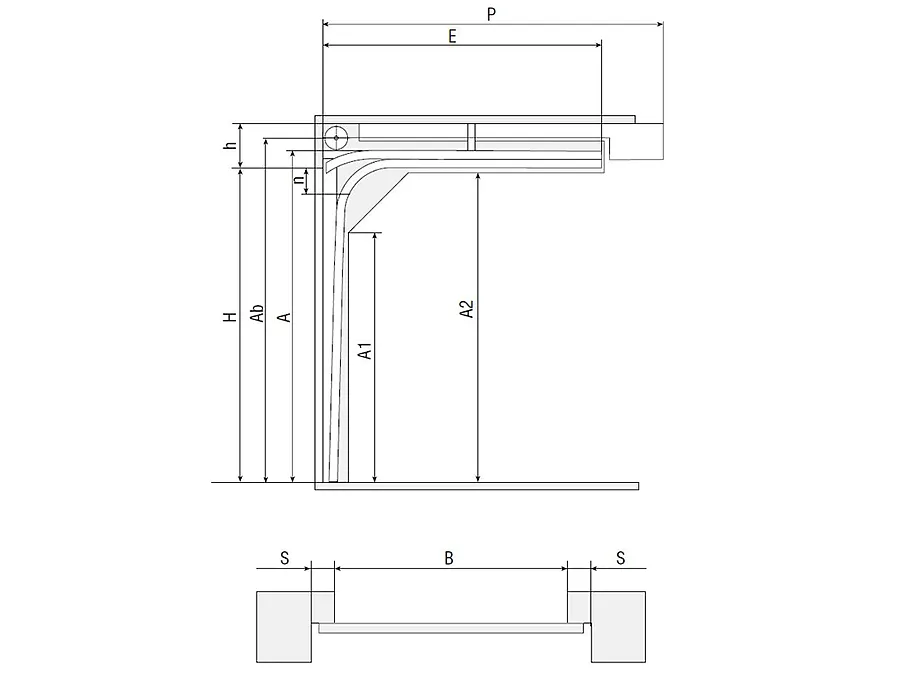

Низкий подъем, барабан спереди (стандартный комплект направляющих RKTN)

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А – 552
A2, мм Высота горизонтальной направляющей	А – 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 245 — без потолочного привода, ширина проема до 4 500; до 300 — без потлочного привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500 мм

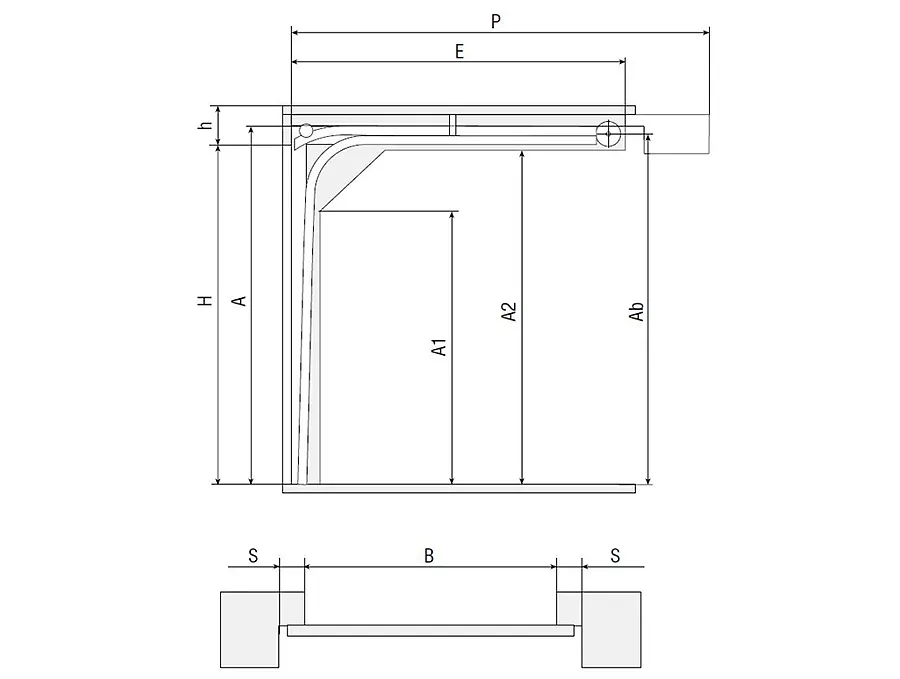

Низкий подъем, барабан сзади

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150; ≥ 160 (с потолочным приводом)
B, мм Ширина проема	B
A, мм Высота угловой стойки	при h > 170: H + 110; при 150 ≤ h ≤ 170: H + h – 60
Ab, мм Высота оси вала и барабана	при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h – 47
A1, мм Высота вертикальной направляющей	А – 543
A2, мм Высота горизонтальной направляющей	А – 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (без привода); 40...60 (с потолочным приводом)

Стандартный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A – 580; R305: A – 490
A2, мм Высота горизонтальной направляющей	А – 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

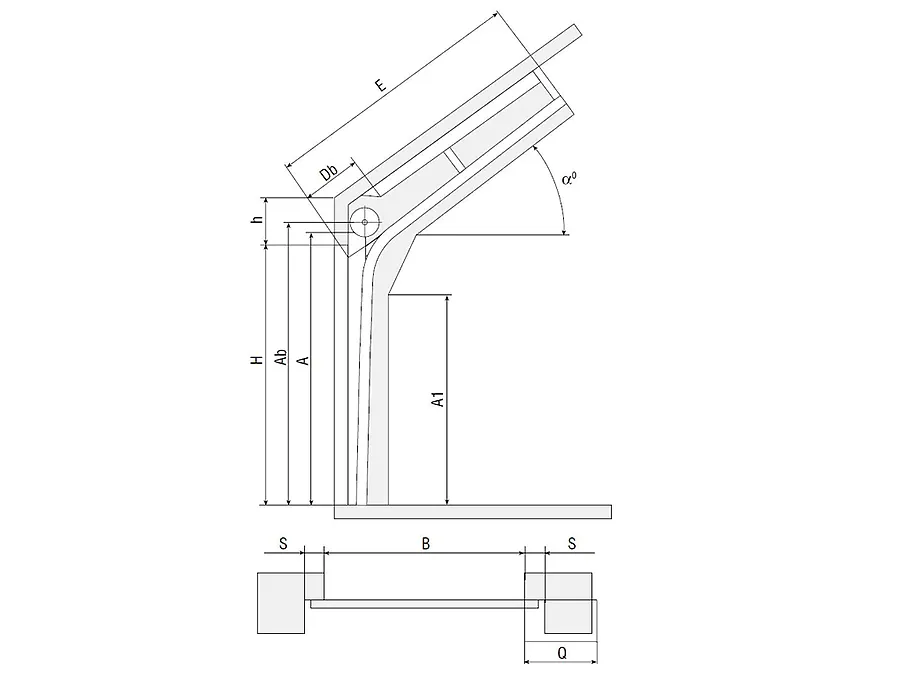

Стандартный наклонный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250...985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н – 300
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

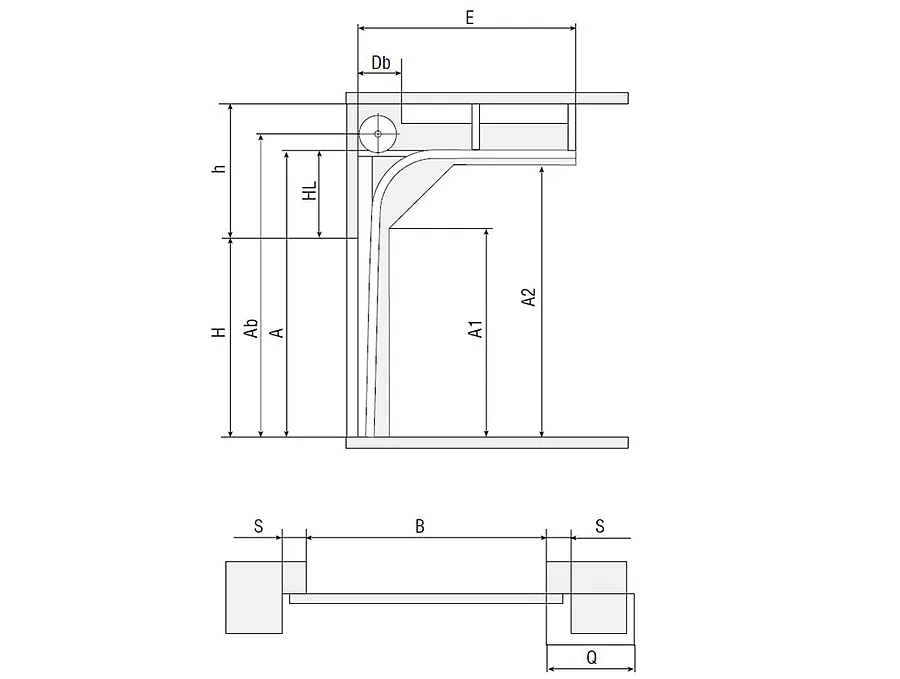

Высокий подъем

Усл. обозначения, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	по умолчанию h – 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А – 580
A2, мм Высота горизонтальной направляющей	А – 53
E, мм Длина горизонтальных направляющих	H – НL + 470...600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

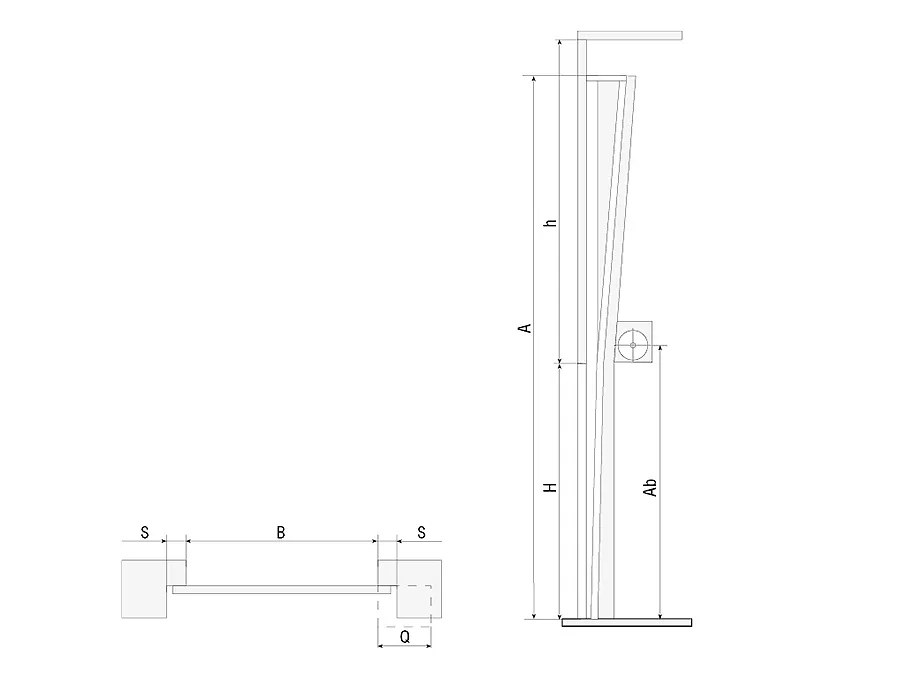

Высокий подъем, барабан снизу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	1 330 ≤ HL ≤ h – 150
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	H + 400...600 + 280
A1, мм Высота вертикальной направляющей	А – 580
A2, мм Высота горизонтальной направляющей	А – 53
E, мм Длина горизонтальных направляющих	H – НL + 470...600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	≥ 300
Q, мм Зона расположения привода на вал	≥ 500

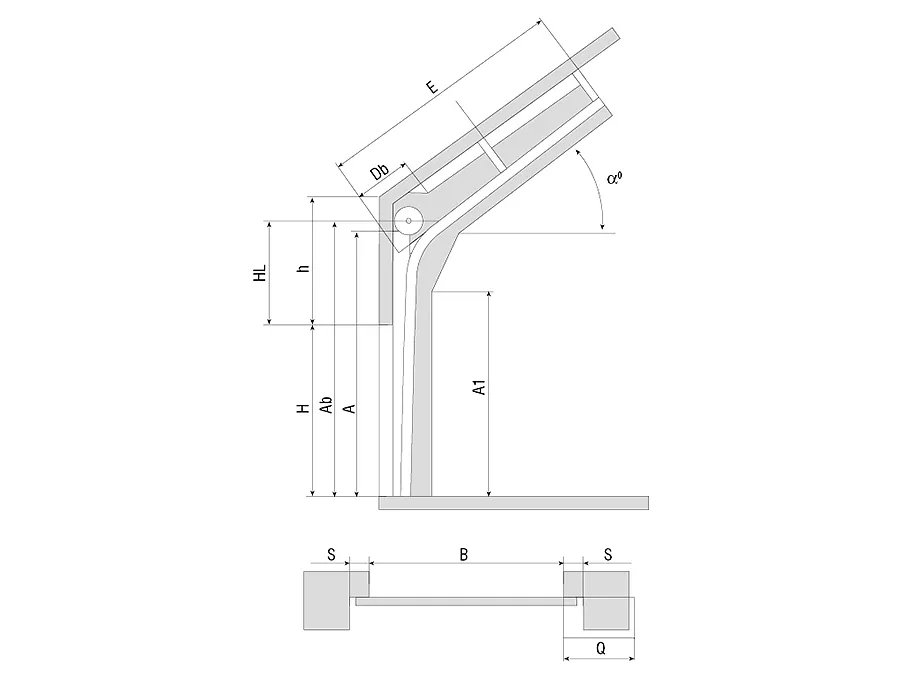

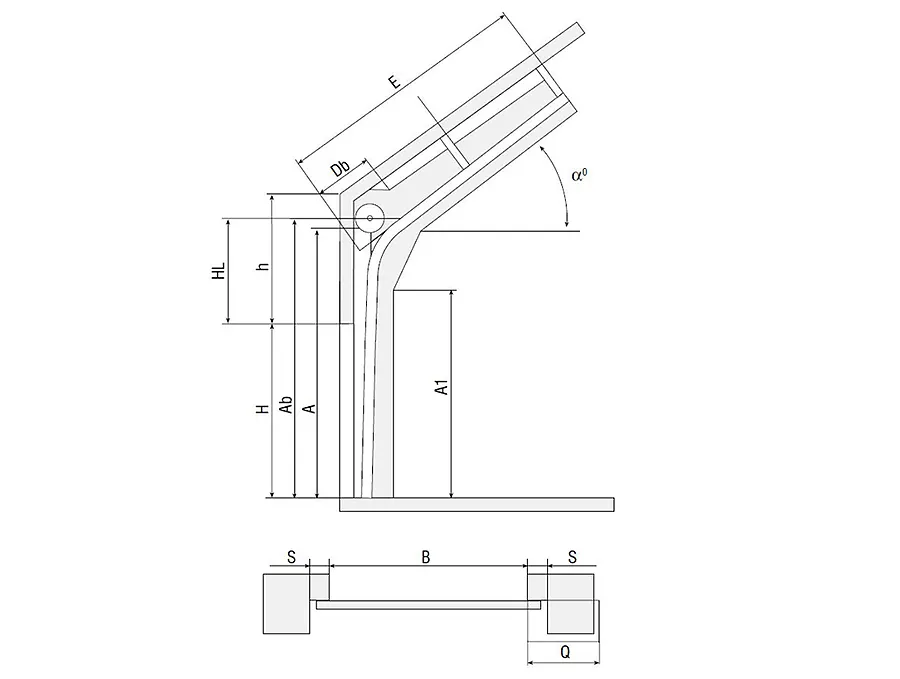

Наклонный высокий подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL – 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Наклонный высокий подъем, барабан снизу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	≥ 1 330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	Ab > H + 680
A1, мм Высота вертикальной направляющей	Н + HL – 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300 min
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	≥ 650

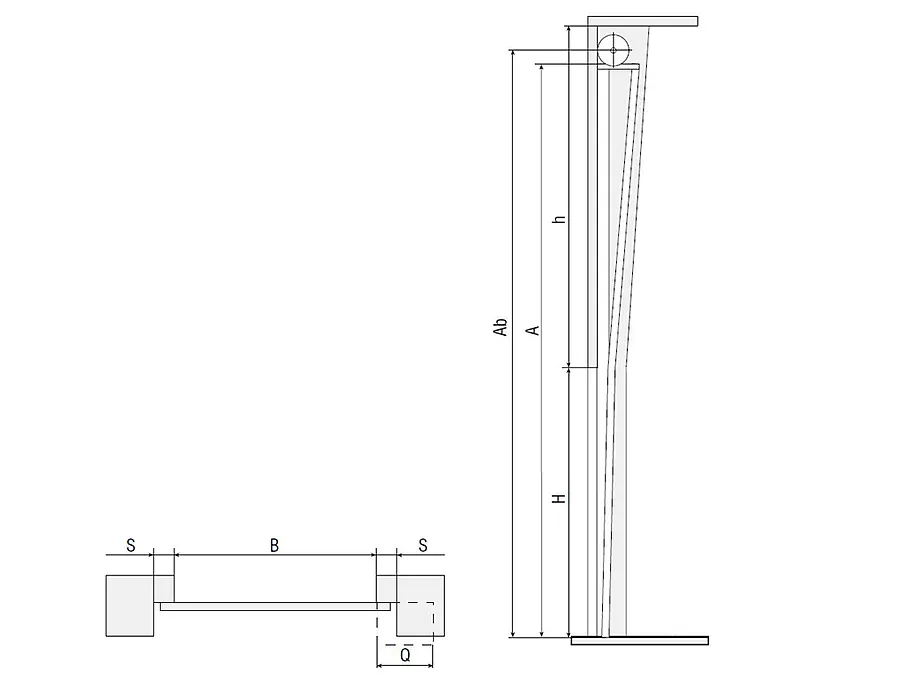

Вертикальный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> Н + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Вертикальный подъем, барабан снизу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> H + 120
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	H + 680
S, мм Минимальное боковое пространство	500 min
Q, мм Зона расположения привода на вал	≥ 650
