Распашные промышленные ворота

Распашные ворота с сэндвич-панелями получили большое распространение на всей территории Беларуси. Они устанавливаются не только на объектах промышленного назначения, но также в частных и коммерческих зданиях, гаражах, мастерских и СТО.

Конструкция выполнена в классическом стиле по технологии, которая за последние годы изменялась лишь немного, становясь всё более совершенной. Поэтому у распашных промышленных ворот с сэндвич-панелью такой долгий срок службы с высокими показателями энергосбережения.

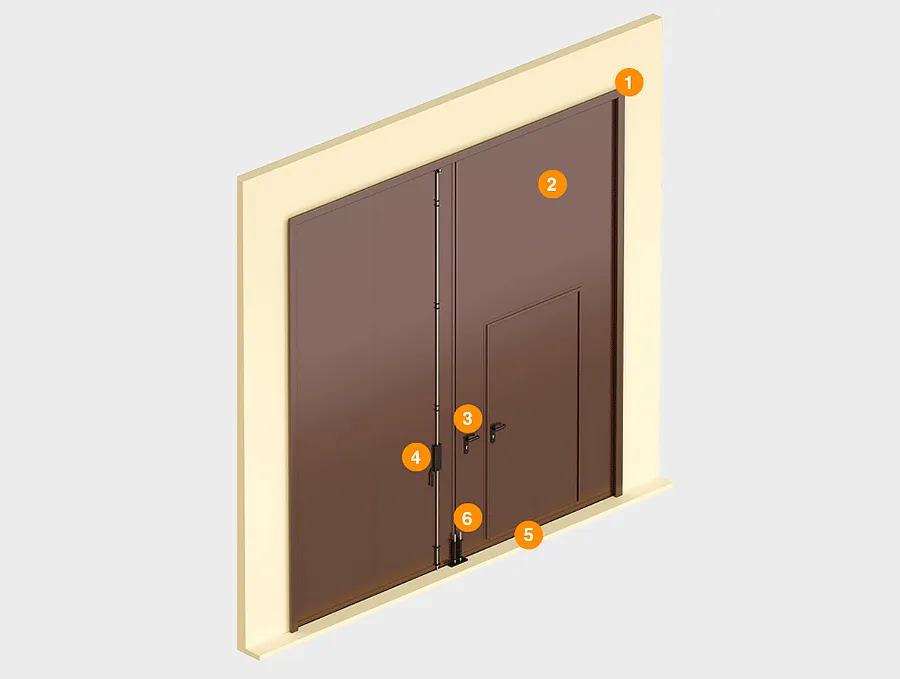

Конструкция распашных промышленных ворот с сэндвич-панелью
  1. Рама ворот
  2. Полотно из сэндвич-панелей
  3. Механический замок

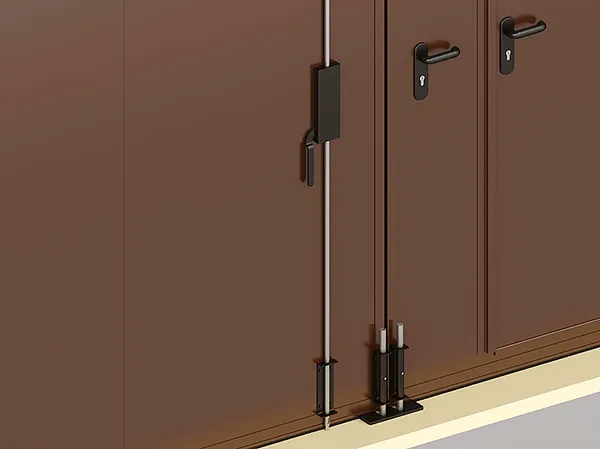

  4. Вертикальная ригельная задвижка
  5. Щеточный уплотнитель
  6. Центральный ловитель
Внешний вид распашных ворот с сэндвич панелью
  • Поверхности
  • Цвета
Stucco (внутренняя сторона панели) Stucco (внутренняя сторона панели)
RAL 9003 белый RAL 9003 белый
RAL 8014 коричневый RAL 8014 коричневый
RAL 5005 синий RAL 5005 синий
RAL 6005 зеленый RAL 6005 зеленый
RAL 3005 бордовый RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый RAL 1014 бежевый
RAL 7004 серый RAL 7004 серый
RAL 3000 красный RAL 3000 красный
RAL 8017 коричнево-красный RAL 8017 коричнево-красный
Характеристики распашных ворот с сэндвич-панелью
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н не менее 2 500
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) не менее 700
Изоляция воздушного шума, дБ 35
Безотказность, количество циклов открывания-закрывания, не менее 20 000 Минимальное количество циклов, при котором предприятие-изготовитель ворот гарантирует отсутствие необходимости в замене какой-либо детали
Усилие ручного открывания и закрывания, Н, не более Ворота 3 × 3 м:
вес полотна — 132 кг, вес рамы — 104 кг, вес конструкции — 236 кг.
Ворота 5 × 5 м:
вес полотна — 387 кг, вес рамы — 174 кг, вес конструкции — 561 кг.
Указан вес ворот популярных размеров
Параметр Показатель
Высота проема, мм от 2 000 до 5 000
Ширина проема, мм от 2 000 до 5 000
Притолока, мм Не требуется
Пристенки, мм Не требуются
Высота
Ширина
2000
2100
2200
2300
2400
2500
2600
2700
2800
2900
3000
3100
3200
3300
3400
3500
3600
3700
3800
3900
4000
4100
4200
4300
4400
4500
4600
4700
4800
4900
5000

























































































































































































































  • 5000
  • 4500
  • 4000
  • 3500
  • 3000
  • 2500
  • 2000
Упаковка в дерево Характеристики упаковки
Длина, мм зависит от высоты створки ворот
Ширина, мм ширина створки ворот + 150 мм
Комплектация распашных ворот с сэндвич-панелью
  • Базовая
  • Дополнительная
2 створки
Две створки в сборе. Толщина сэндвич-панелей 80 миллиметров со стальными окантовочными профилями. Уголки дополнительно усилены, петли с возможностью сменить ось. Также в комплектацию входит уплотнитель, ригельная задвижка и классический механический замок.
Стальная рама
Стальная рама. Она поставляется в разобранном виде. Комплект состоит из одного горизонтального и двух вертикальных профилей.

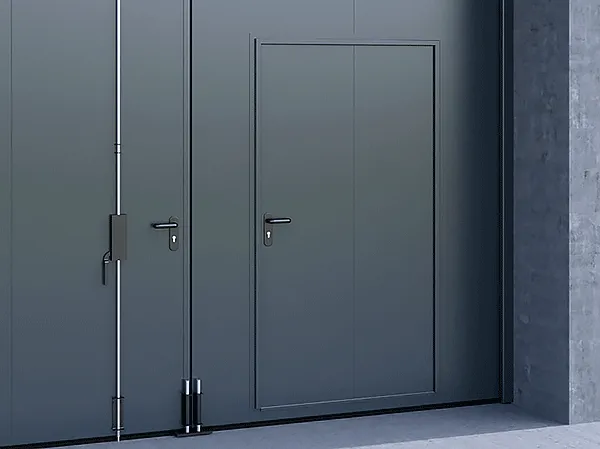

Дополнительная калитка с порогом
Дополнительная калитка. Калитка встраивается по желанию заказчика. Она врезается с порогом, чтобы даже при закрытой конструкции можно было легко попасть внутрь и выйти на улицу.
Монтаж распашных ворот с сэндвич-панелью
  • Подготовка
  • Способы
  • Конструктивные решения

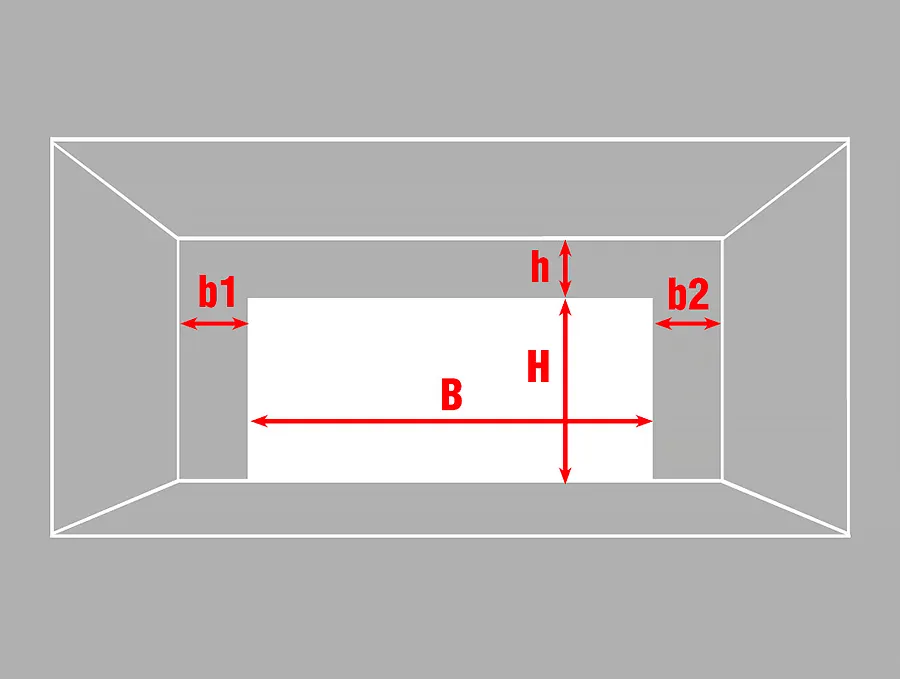

Перед установкой конструкции необходимо провести определенные замеры, как показано на рисунке. Мы рекомендуем каждое измерение проводить как минимум в трех различных точках, чтобы обеспечить точность. За итоговое значение принимается наибольшая величина.

  • Н — расстояние от пола проема до его верха
  • В — расстояние от левого до правого края проема

Конструкция предусматривает только 1 способ установки — врезной.

  • Створка с замком справа
  • Створка с замком слева
Документация по распашным воротам с сэндвич-панелью
Условия эксплуатации распашных ворот с сэндвич-панелью

Чтобы конструкция прослужила долго, необходимо следовать следующим правилам:

  1. Проводить установку только по инструкции и требованиям, которые в ней указаны.
  2. Открытие и закрытие ворот ручным способом осуществлять только за ручку.
  3. При появлении посторонних звуков в процессе открытия или закрытия не проводить самостоятельную диагностику, а приостановить использование и обратиться в наш сервисный отдел.
  4. Проводить регулярно техническое обслуживание (ТО) не реже одного раза в год, которое включает в себя чистку петель, чтобы конструкцию не заклинивало.
  5. До полного закрытия или открытия полотна под ним запрещается находиться людям или животным, а также посторонним предметам.
Вопрос-ответ
Какие виды панелей могут быть использованы при изготовлении полотна распашных ворот
arrow
Полотно уличных ворот может быть изготовлено из панелей: «доска», «филенка», «гладкая» (с наружной стороны), «горизонтальная полоса» (с внутренней стороны).
В какие цвета можно окрасить полотно распашных ворот с заполнением сэндвич-панелями?
arrow
Для окраски сэндвич-панелей предлагается 11 стандартных цветов по RAL-карте и два варианта дизайна «под дерево». Возможна также окраска панелей в любой цвет по карте RAL.
Можно ли в полотно с заполнением сэндвич-панелями врезать калитку?
arrow
Калитка врезается в полотно распашных ворот с заполнением сэндвич-панелями при достаточных габаритах и только в панели вида «доска». Минимальное расстояние слева и справа от калитки до края щита — 200 мм. Минимальное расстояние сверху и снизу от калитки до края щита — 115 мм.
Каковы габариты проема под установку распашных ворот?
arrow
Габариты проема под установку распашных ворот: ширина проема — 2000–5000 мм, высота проема — 1000–3000 мм.
