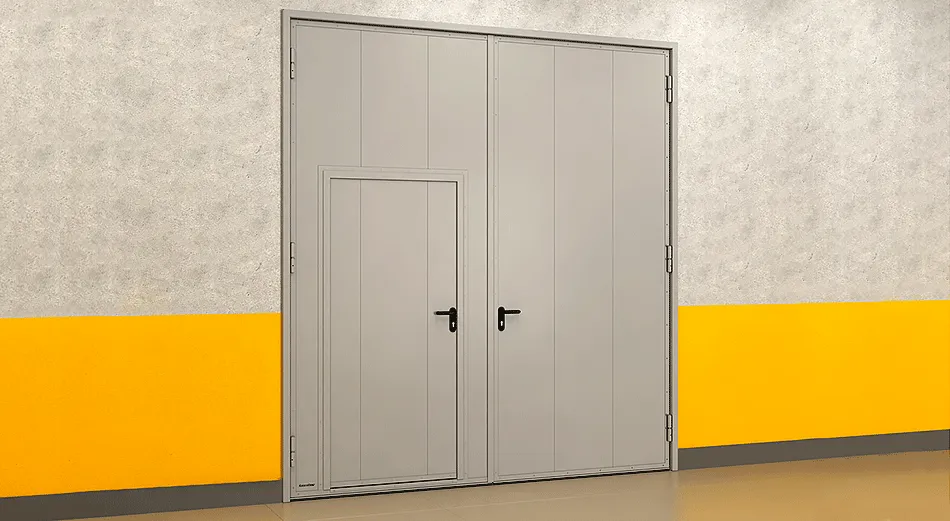

Распашные промышленные ворота с минеральной ватой

Распашные промышленные ворота с минеральной ватой — это видоизмененная модель, созданная на базе противопожарной конструкции. Они отличаются долгим сроком эксплуатации, в течение которого форс-мажорные ситуации с полотном и другими элементами сведены к минимуму. Конструкция показывает высокие показатели энергосбережения за счет заполнения полотна сэндвич-панелями.

Распашные промышленные ворота с минеральной ватой используются во всех регионах СНГ не только на промышленных объектах и на производственных комплексах, но также в частной и коммерческой недвижимости. Например, в гаражах, небольших мастерских, ремонтных депо и СТО.

Возможна дополнительная комплектация, которая оговаривается отдельно. Например, створки делают автоматизированными. Возможна разработка индивидуального проекта силами инженеров и конструкторов нашей компании.

Больше информацииМеньше информацииarrow-right-blue

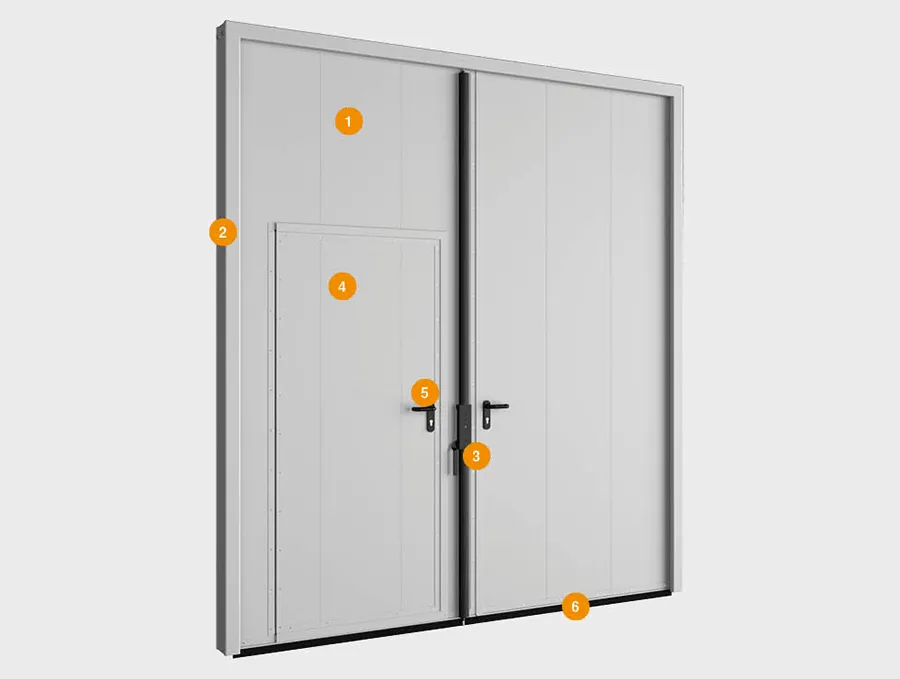

Конструкция распашных промышленных ворот с минеральной ватой
  1. Полотно ворот
  2. Рама ворот
  3. Задвижка ригельная
  4. Врезная калитка
  5. Замок цилиндровый с нажимной ручкой
  6. Щеточный уплотнитель

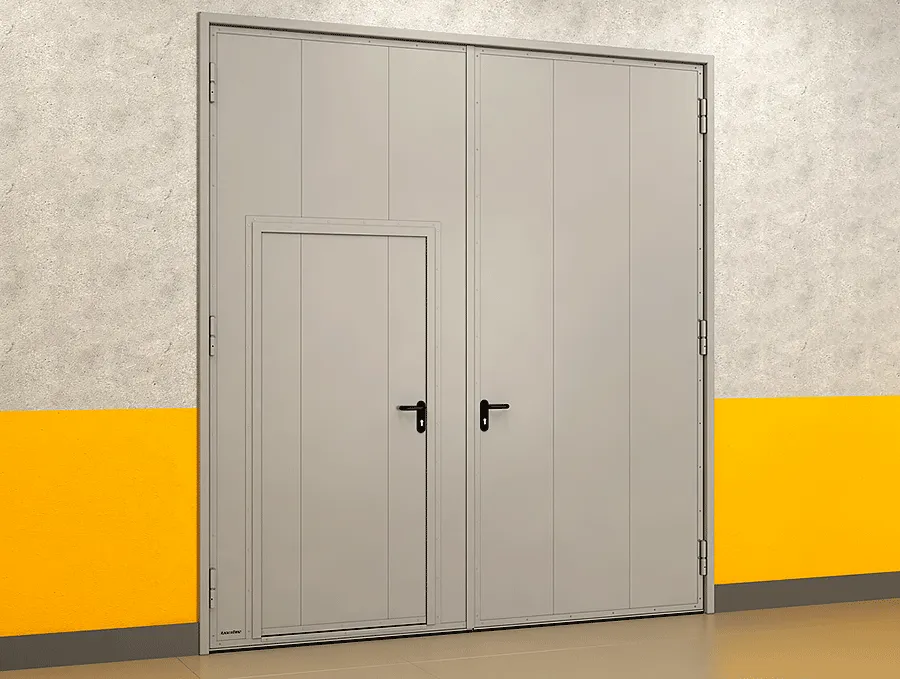

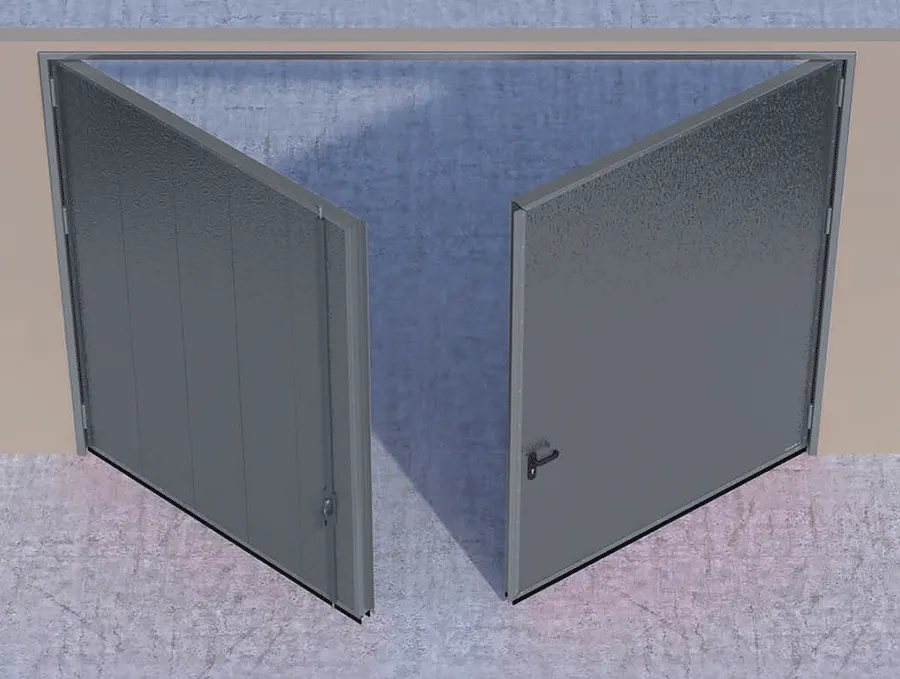

Внешний вид распашных ворот с минеральной ватой
  • Поверхности
  • Цвета
Stucco (внутренняя сторона панели) Stucco (внутренняя сторона панели)
RAL 7004 серый RAL 7004 серый
RAL 8014 коричневый RAL 8014 коричневый
RAL 9003 белый RAL 9003 белый
RAL 5005 синий RAL 5005 синий
RAL 6005 зеленый RAL 6005 зеленый
RAL 3005 бордовый RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый RAL 1014 бежевый
RAL 3000 красный RAL 3000 красный
RAL 7016 антрацит RAL 7016 антрацит
Нестандартный цвет по карте RAL Нестандартный цвет по карте RAL
Характеристики распашных ворот с минеральной ватой
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Усилие ручного открывания и закрывания, Н, не более не более 150
Звукоизоляция, дБ, класс (ГОСТ 31174) до 20
Приведенное сопротивление теплопередаче, м² * °С/Вт не менее 0,4–0,8
Безотказность, количество циклов открывания-закрывания, не менее 20 000
Вес ворот в сборе, кг 230 при минимальных размерах
Вес ворот в сборе, кг 860 при максимальных размерах
Угол открытия створок, град 170
(без привода)

Угол открытия створок, град 90–120
(с приводом SWING)

Угол открытия створок, град 90 (с приводом ARM)
Параметр Показатель
Ширина проема, мм от 2 000 до 4 500
Высота проема, мм от 2 000 до 5 000
Притолока, мм Не требуется
Пристенки, мм Не требуются
Упаковка в картон Характеристики упаковки
Длина, мм зависит от длины створок
Ширина, мм зависит от ширины створок
Высота, мм 200
Количество в упаковке две створки: левая и правая



Упаковка в пузырчатую пленку Характеристики упаковки
Длина, мм зависит от длины створок
Ширина, мм зависит от ширины створок
Высота, мм 200
Количество в упаковке две створки: левая и правая



Упаковка в дерево Характеристики упаковки
  деревянная обрешетка
Длина, мм зависит от длины створок
Ширина, мм зависит от ширины створок + 100



Упаковка в стретч-пленку Характеристики упаковки
Длина, мм зависит от длины створок
Ширина, мм зависит от ширины створок
Высота, мм 200
Количество в упаковке две створки: левая и правая
Комплектация распашных ворот с минеральной ватой
  • Базовая
  • Дополнительная

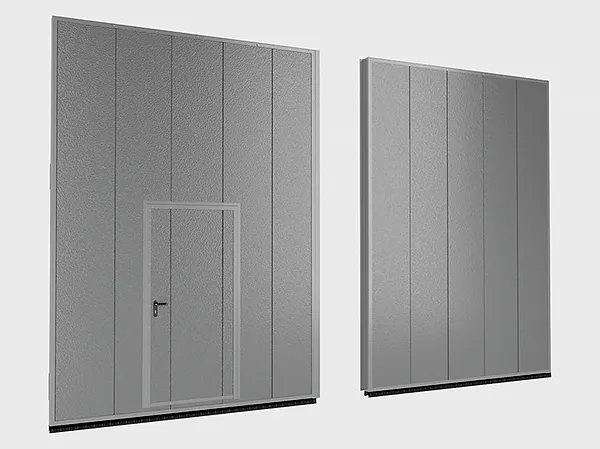

Щит ворот
Щит ворот. Сделан из стальных сэндвич-панелей. Их толщина — 80 миллиметров. Створки ворот поставляются в собранном виде.

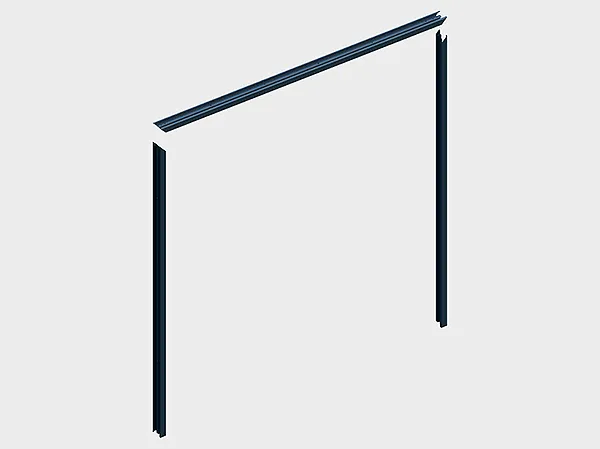

Стальная рама
Стальная рама. Она поставляется в разобранном виде. Комплект состоит из одного горизонтального и двух вертикальных профилей.

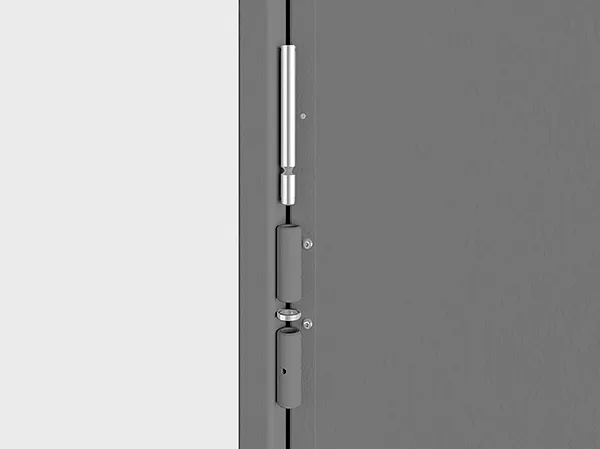

Разборные петли и опорный подшипник
Разборные петли и опорный подшипник. Благодаря этим элементам получается сделать простую установку конструкции и добиться легкого хода створок.

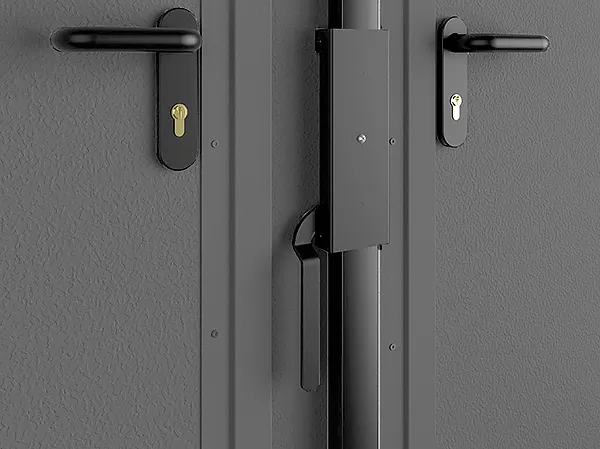

Цилиндровые замки с нажимными ручками + Ригельная задвижка
Цилиндровые замки с нажимными ручками. Устанавливаются на активной створке ворот для повышенной безопасности. Замок, отвечающий за створки, открывается и закрывается только с одной стороны. Однако при желании сделать конструкцию автоматической, замок не устанавливается.
Ригельная задвижка. Обеспечивает пассивную защиту.

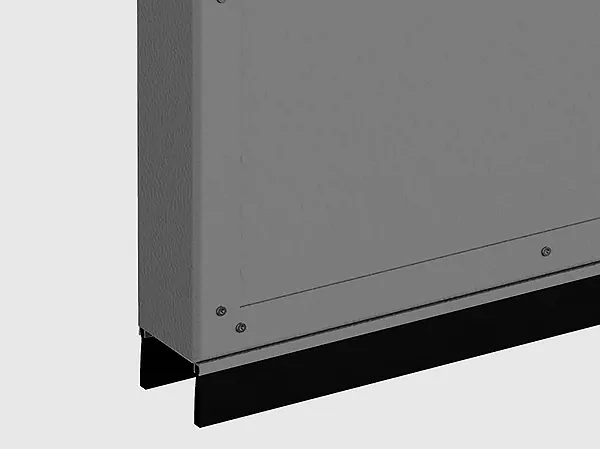

Щеточный уплотнитель
Щеточный уплотнитель. Компонент отвечает не только за повышенную теплоизоляцию, но также не допускает проникновения внутрь пыли и грязи со стороны улицы.
Заполнение минеральной ватой
Заполнение минеральной ватой. Выводит теплоизоляционные показатели всей конструкции на принципиально новый уровень, еще более надежно защищая внутреннее пространство от случайного контакта с воздушными массами снаружи.

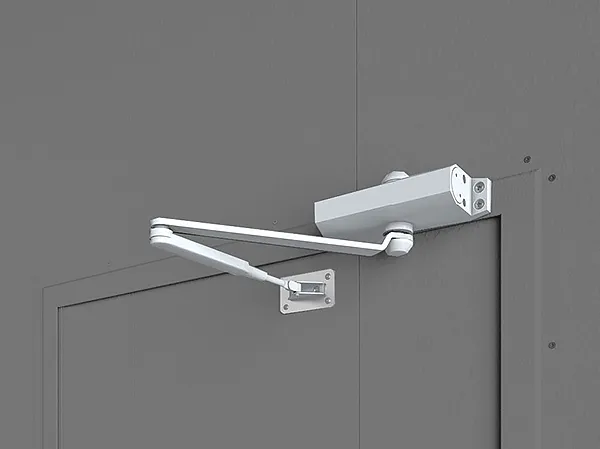

Доводчик на калитку
Доводчик на калитку. Простой элемент отвечает за плавное закрытие калитки, а также плотно прижимает ее к полотну ворот.

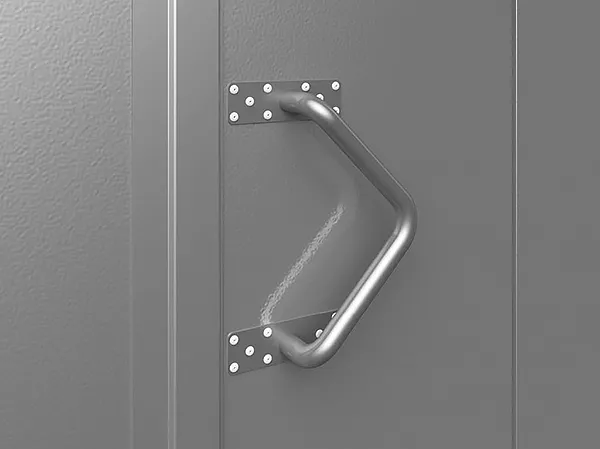

Алюминиевая ручка на створках
Алюминиевая ручка на створках. Изящный аксессуар позволяет открывать ворота с обеих сторон.
Монтаж распашных ворот с минеральной ватой
  • Подготовка
  • Способы
  • Конструктивные решения

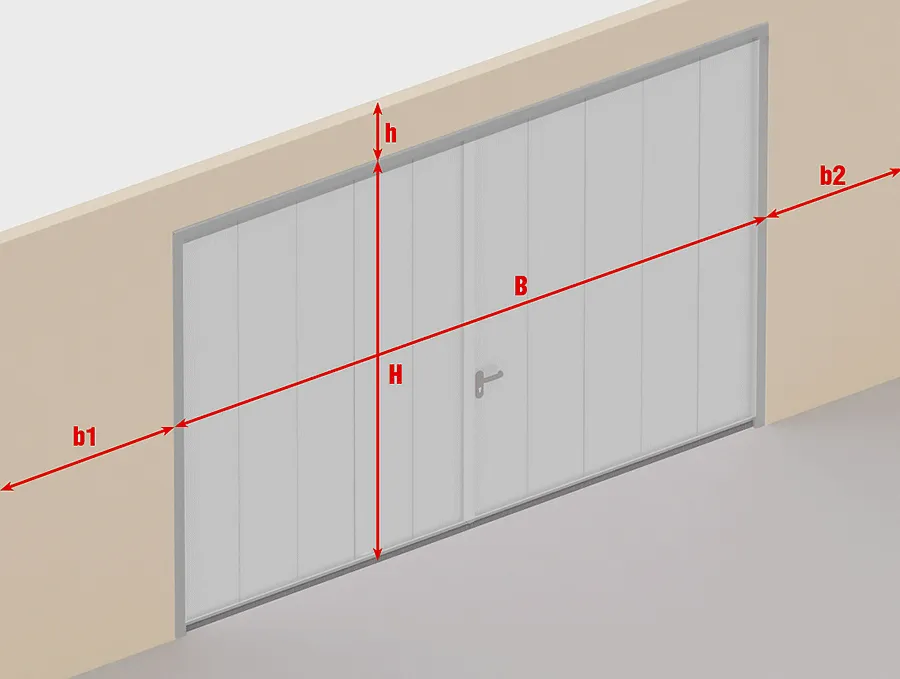

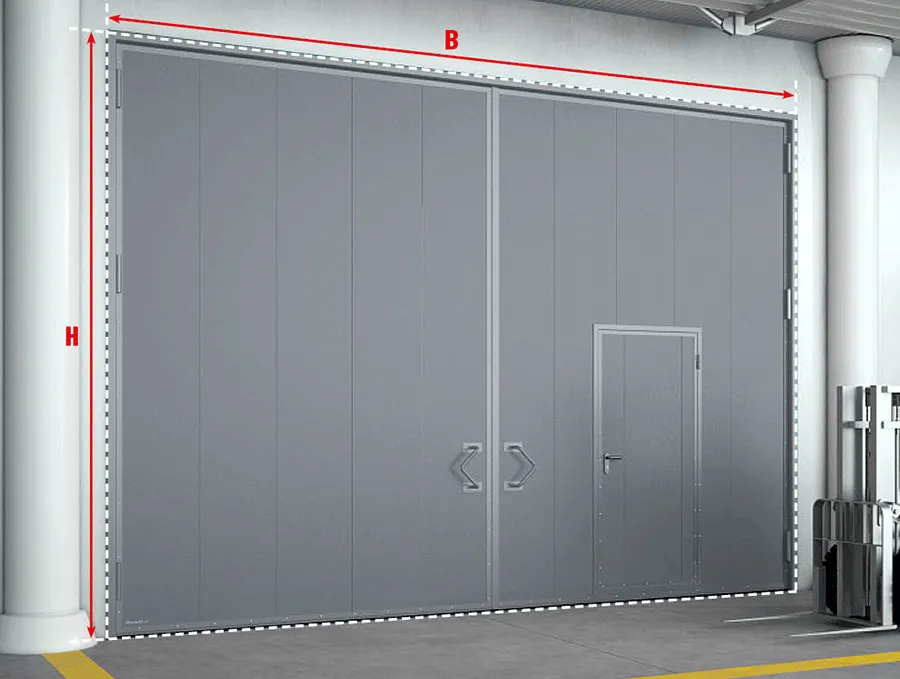

Чтобы обеспечить точную установку распашных ворот с минеральной ватой, необходимо провести некоторые измерения. Мы рекомендуем каждый замер проводить как минимум в трех различных точках. Для параметров «Н» и «В» за итоговое значение принимается наименьшая величина.

Н — высота проема

В — ширина проема

h — расстояние от верха проема до ближайшего препятствия

b1 / b2 — левое / правое расстояние от края проема до ближайшего препятствия

Распашные ворота с минеральной ватой устанавливаются только врезным методом.

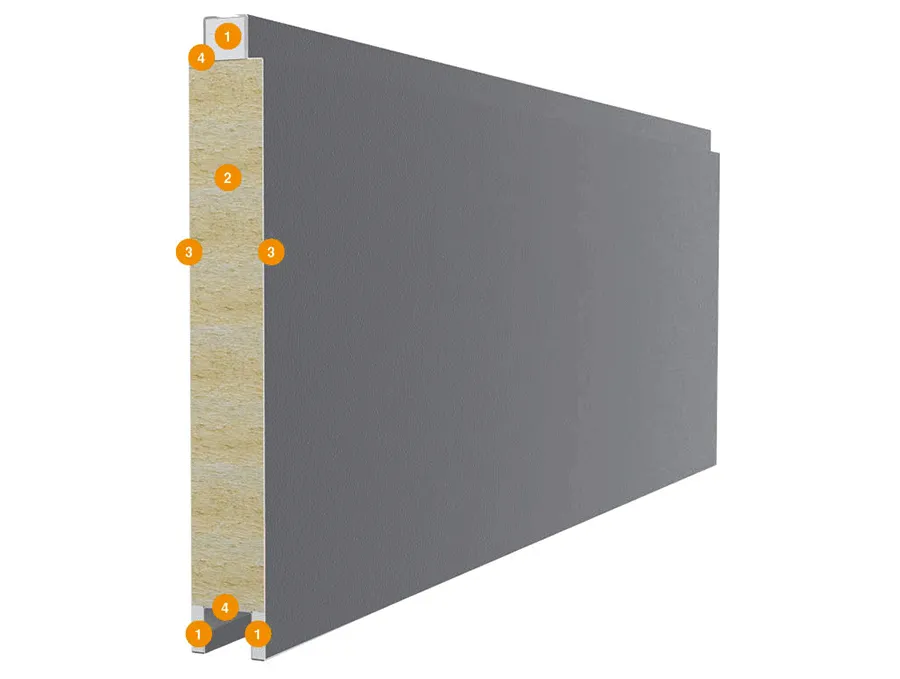

Панели распашных промышленных ворот состоят из двух стальных листов и минераловатной прослойки между ними, а с боковой стороны закладывается гипсокартон с усиливающими профилями. Конструкция панели:

  1. Гипсокартон
  2. Минераловатная прослойка плотностью 130 кг/м³
  3. Стальной лист толщиной 0,5 мм
  4. Усиливающие профили

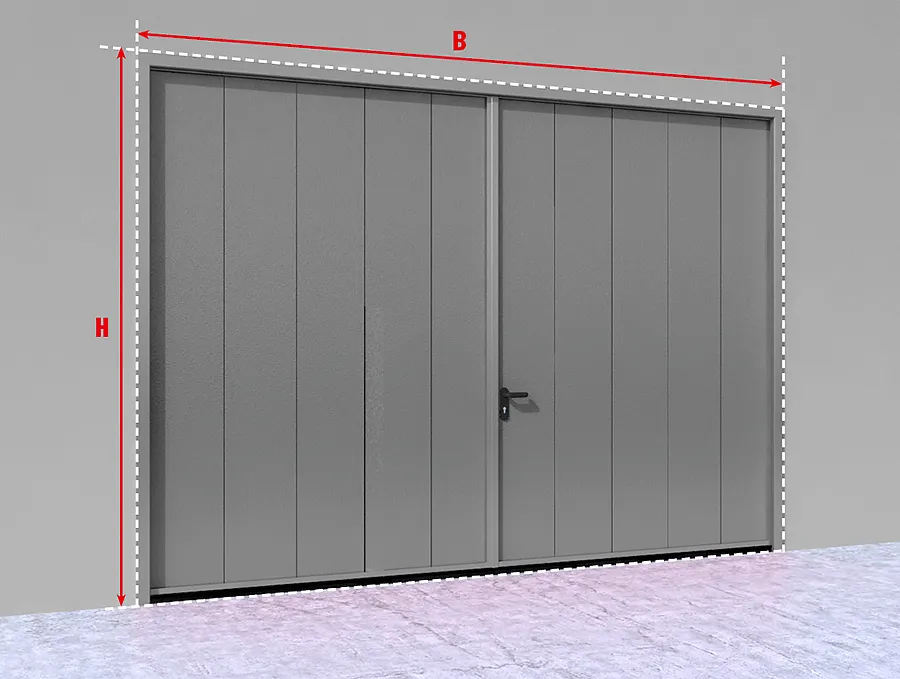

Распашные промышленные ворота

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B


Распашные промышленные ворота с калиткой

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B

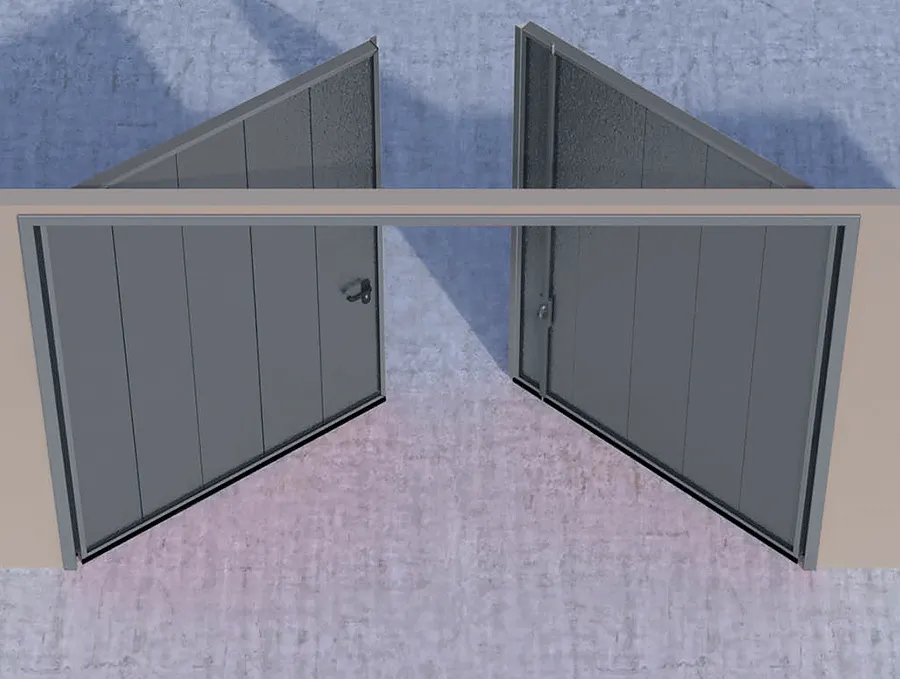

Открывание створок наружу помещения — левая створка активная, правая пассивная.


Открывание створок наружу помещения — левая створка активная, правая пассивная.

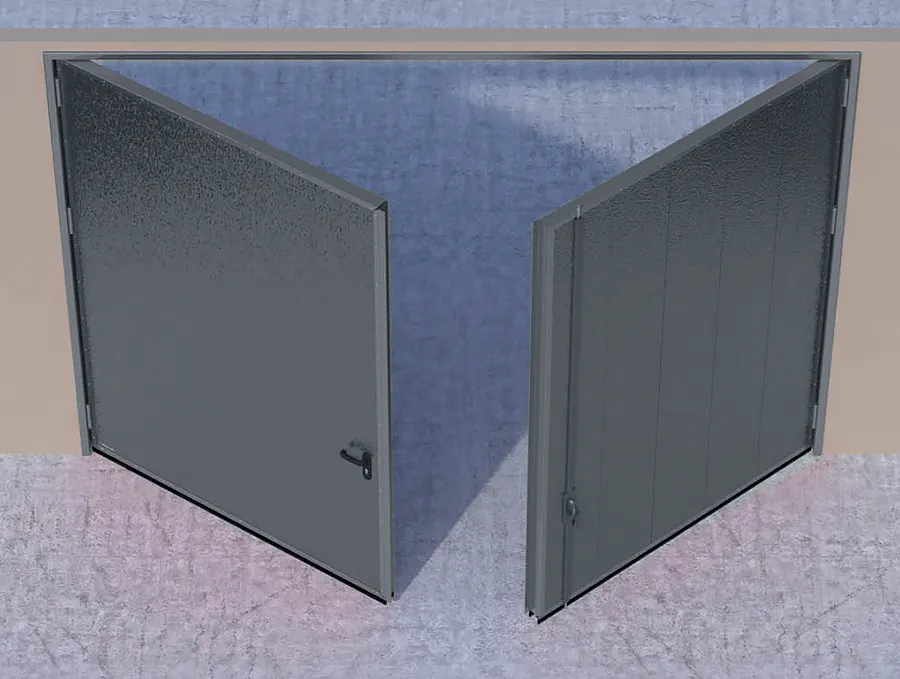

Открывание створок внутрь помещения — левая створка активная, правая пассивная.


Открывание створок внутрь помещения — левая створка пассивная, правая активная.

Документация по распашным воротам с минеральной ватой
Условия эксплуатации распашных ворот с минеральной ватой

Чтобы конструкция распашных ворот с минеральной ватой долго служила вам, необходимо соблюдать определенные правила монтажа и эксплуатации:

  1. Установка конструкции проводится только по инструкции, которая поставляется в комплекте.
  2. Заклинивания и рывки — не характерные признаки для нормальной работы ворот. При их возникновении рекомендуем своевременно обратиться к мастеру или в сервисный центр для устранения недостатков.
  3. Открывать полотно вручную разрешается только с помощью ручки.
  4. При обнаружении посторонних звуков, использование ворот необходимо прекратить и связаться со специалистом нашего сервисного центра.
  5. Нельзя открывать створки с использованием резких движений, а также прилагать к этому усилия.
  6. В зоне действия ворот нельзя находиться людям, домашним животным и посторонним предметам в процессе открытия-закрытия.
  7. При желании установить дополнительные аксессуары или оборудование, которое конструктивно не предусмотрено, нужно предварительно связаться с нашим сервисным отделом для консультации.
  8. Регулярно проводить чистку петель для профилактики заклинивания.
  9. При работе в автоматическом режиме нельзя удерживать полотно силой. Это приводит к травмам и поломкам конструкции.
  10. Проводить плановое техническое обслуживание (ТО) необходимо не реже одного раза в год.
  11. Ограничить доступ к управлению автоматикой для детей, подростков, а также людей, не прошедших инструктаж.
  12. Запрещается подвергать ворота механическому воздействию, а также препятствовать их свободному закрытию или открытию.
  13. При использовании распашных ворот с минеральной ватой или их комплектующих не по назначению или инструкции, мы не можем гарантировать надежность и целостность конструкции.
