Подвесные откатные ворота с нижней направляющей

Промышленные подвесные откатные ворота с нижней направляющей обычно устанавливаются в больших промышленных объектах, где требуется герметично перекрыть большие проемы. Их ширина достигает 30 метров, а высота — 8. К таким помещениям относятся автосалоны, гаражные и складские комплексы, различные депо, ангары, шоу-румы и т. д.

Конструкция предъявляет минимальные требования к проему, что особенно важно, учитывая размеры пустот, которые они заполняют. Ворота не требовательны к климату. Они подходят для любых климатических условий стран СНГ и завоевали особую популярность среди покупателей в Беларуси.

Больше информацииМеньше информацииarrow-right-blue

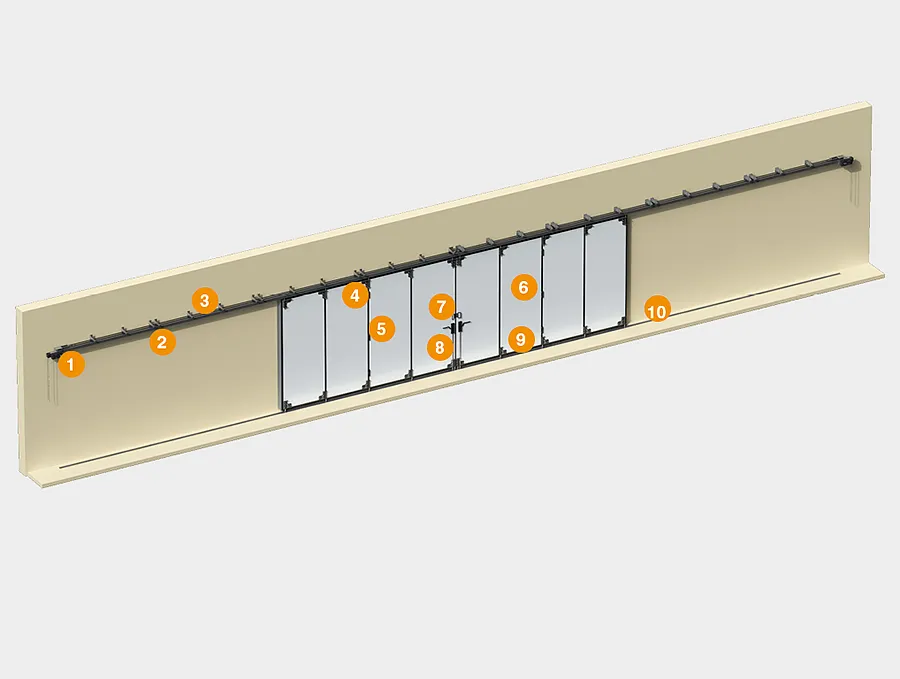

Конструкция откатных ворот с нижней направляющей
  1. Кронштейн крепления привода
  2. Верхняя направляющая
  3. Кронштейны крепления верхней направляющей
  4. Кронштейн крепления верхнего ролика
  5. Петля
  6. Сэндвич-панель
  7. Ручка
  8. Ригельная задвижка
  9. Нижний щеточный уплотнитель
  10. Нижняя направляющая

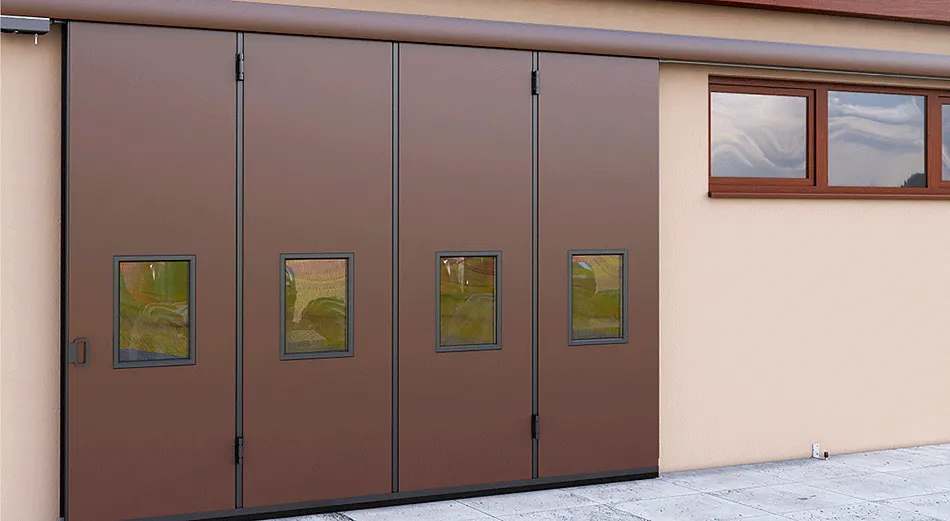

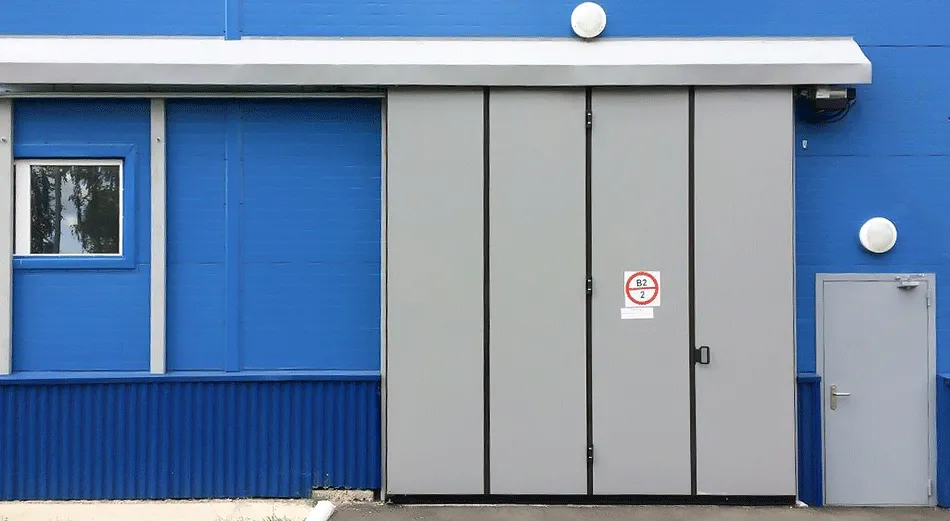

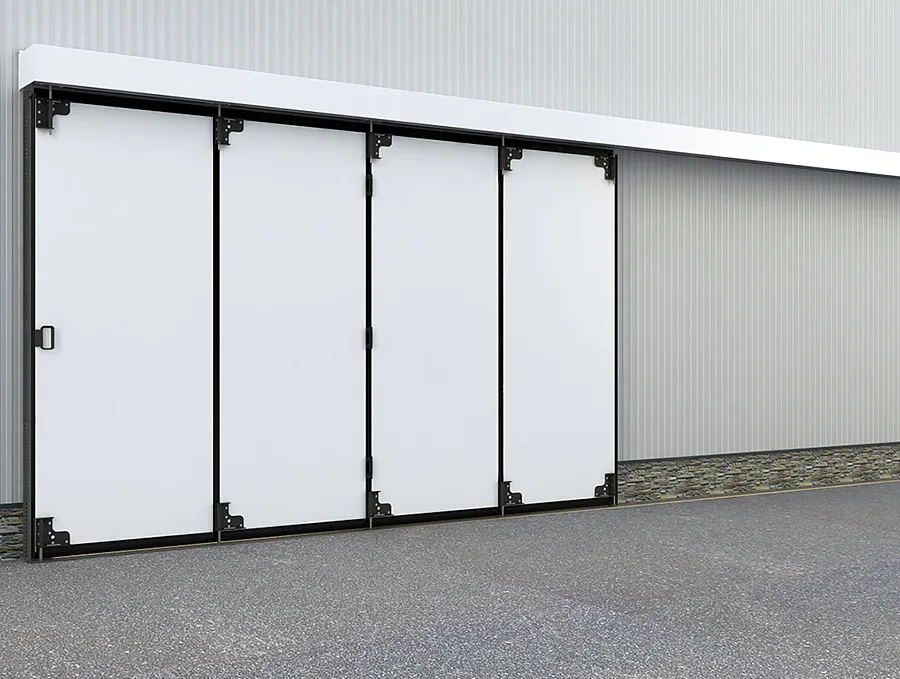

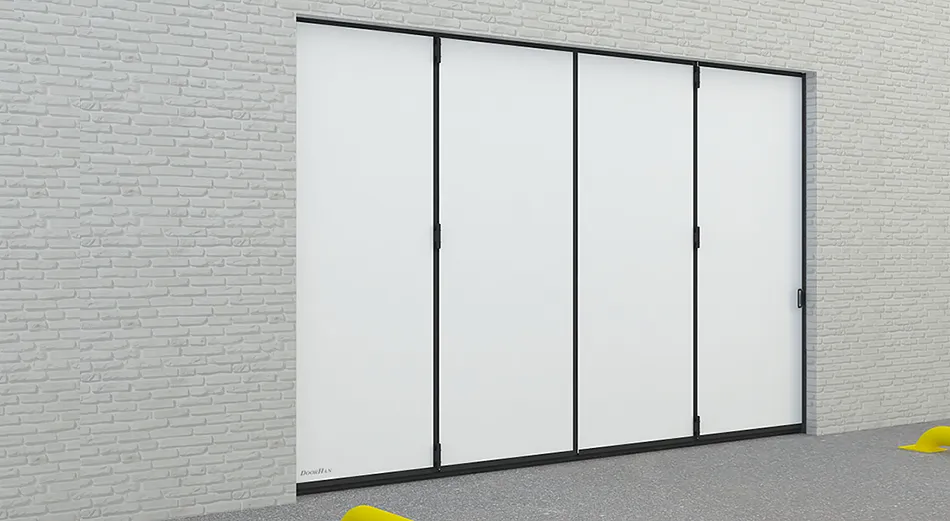

Внешний вид откатных ворот с нижней направляющей
  • Поверхности
  • Цвета
Гладкая (внешняя) Гладкая (внешняя)
RAL 9003 белый RAL 9003 белый
RAL 8014 коричневый RAL 8014 коричневый
RAL 5005 синий RAL 5005 синий
RAL 6005 зеленый RAL 6005 зеленый
RAL 3005 бордовый RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый RAL 1014 бежевый
RAL 7004 серый RAL 7004 серый
Нестандартный цвет по карте RAL Нестандартный цвет по карте RAL
Характеристики откатных ворот с нижней направляющей
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Воздухонепроницаемость по ГОСТ 26602.2-99, Па 50
Водонепроницаемость по ГОСТ 26602.2-99, Па 50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ 26602.5-2001 480
Приведенное сопротивление теплопередаче, м² * °С/Вт 0,65 при толщине сэндвич-панели 55 мм
Безотказность, количество циклов открывания-закрывания, не менее 20 000 минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м² 25 при толщине сэндвич-панели 55 мм
Группа горючести по ГОСТ 30244-94 Г2
(умеренно горючие)
при толщине сэндвич-панели 55 мм
Группа воспламеняемости по ГОСТ 30402-96 В2
(умеренно горючие)
при толщине сэндвич-панели 55 мм
Параметр Показатель
Ширина проема, мм от 5 000 до 30 000
Высота проема, мм от 2 000 до 8 000
Пристенки, мм от 3 365 до 16 000
Упаковка в дерево Характеристики упаковки
Длина, мм длина упаковки зависит от длины сэндвич-панелей
Ширина, мм ширина упаковки равна ширине сэндвич-панелей + 150 мм
Высота, мм высота упаковки зависит от количества сэндвич-панелей
Комплектация откатных ворот с нижней направляющей
  • Базовая
  • Дополнительная

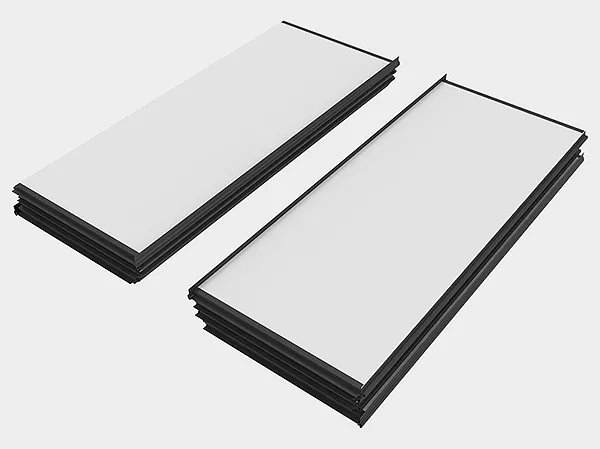

Полотно
Полотно в сборе: стальные сэндвич-панели, петли, ролики, резиновые уплотнители.
Верхняя направляющая
Стальная верхняя направляющая.

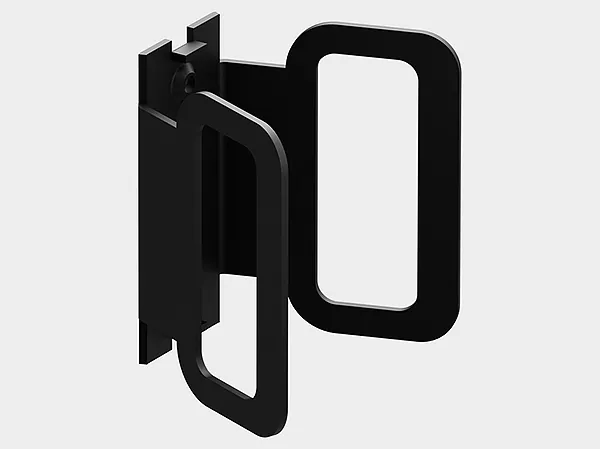

Эргономичная ручка
Классическая эргономичная ручка.

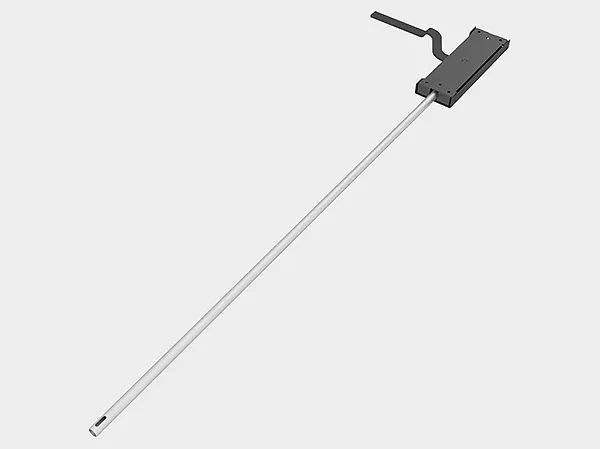

Ригельные задвижки
Ригельные задвижки.

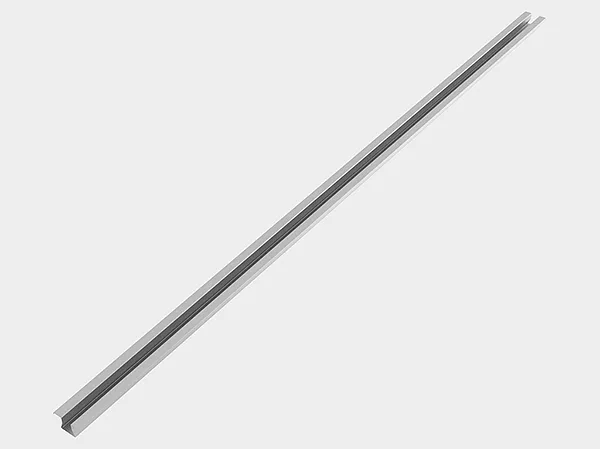

Нижняя направляющая
Нижняя направляющая из стали.

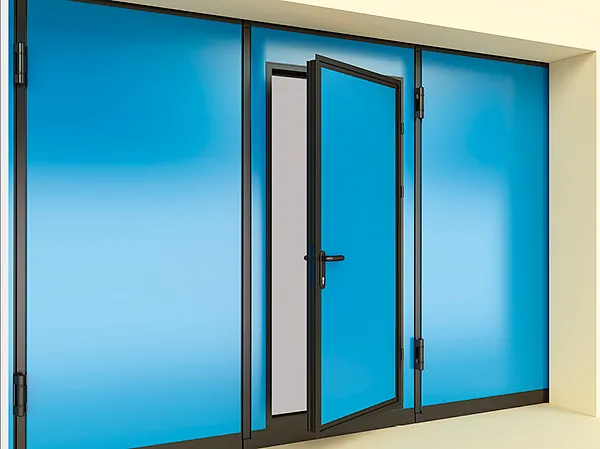

Калитка
Калитка. Сделана в алюминиевой раме стандартного черного (RAL 9005) цвета.

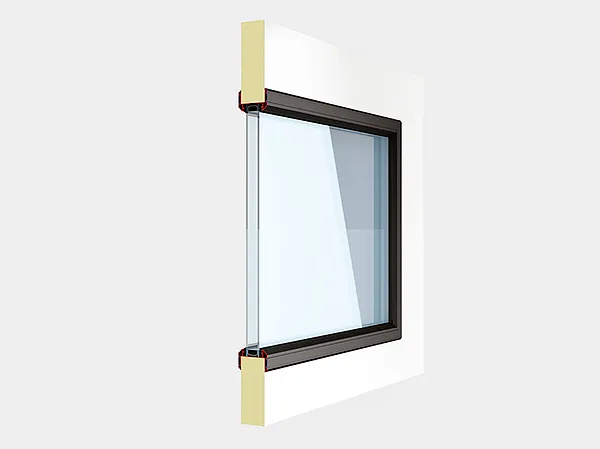

Окно
Окно. Также сделано в алюминиевой раме стандартного черного (RAL 9005) цвета. С заполнением 3-миллиметровым поликарбонатом.

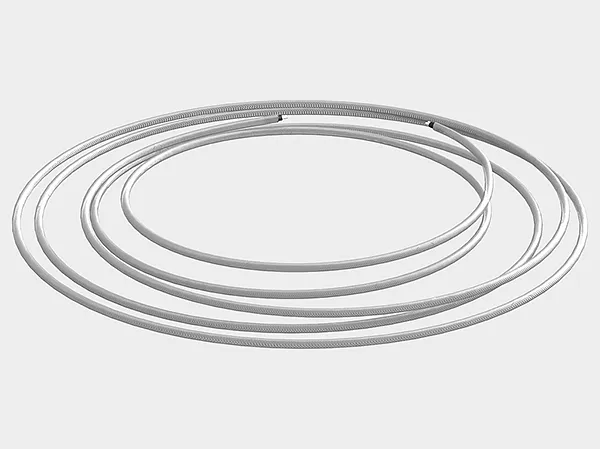

Кабель обогрева
Кабель обогрева нижней направляющей.
Монтаж откатных ворот с нижней направляющей
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

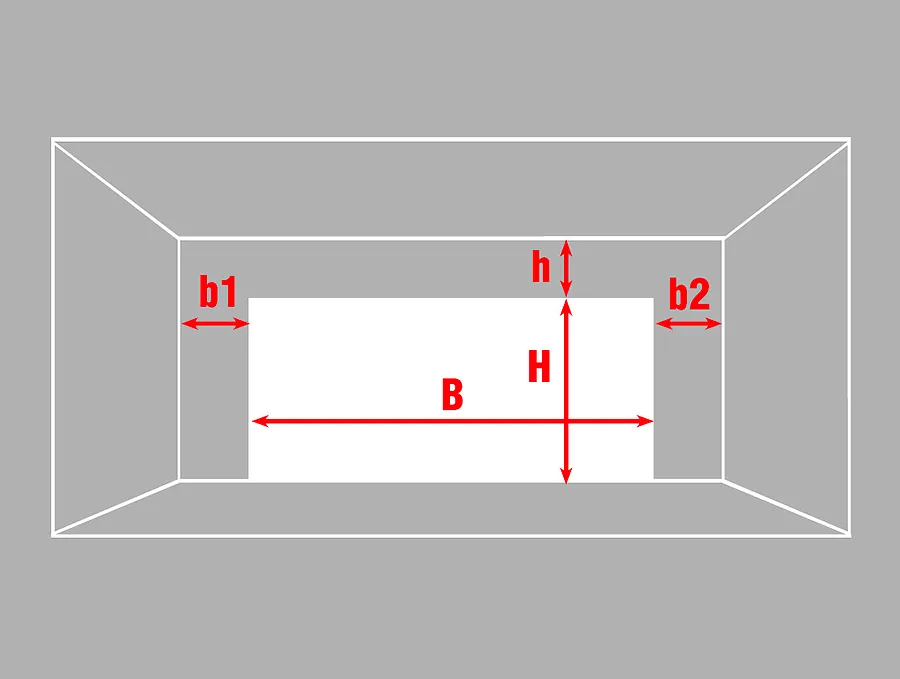

Перед монтажом необходимо сделать несколько замеров. Все они проводятся с внутренней стороны и повторяются как минимум по трем точкам для обеспечения точности. Для значений «Н» и «В» берут максимальные величины, а для значений «h», «b1» и «b2» — минимальные.

Н — расстояние от верха до пола проема

В — расстояние от правого до левого края проема

h — расстояние от верха проема до препятствия

b1 / b2 — расстояние от левого / правого края проема до препятствия

На внутренней стороне стены. Метод используется, когда внутренние параметры помещения и проема позволяют произвести установку. Этот способ в приоритете, поскольку он защищает направляющие и механизм привода от посторонних.

На внешней стороне стены. Применяется, когда внутри наблюдается дефицит свободного пространства.

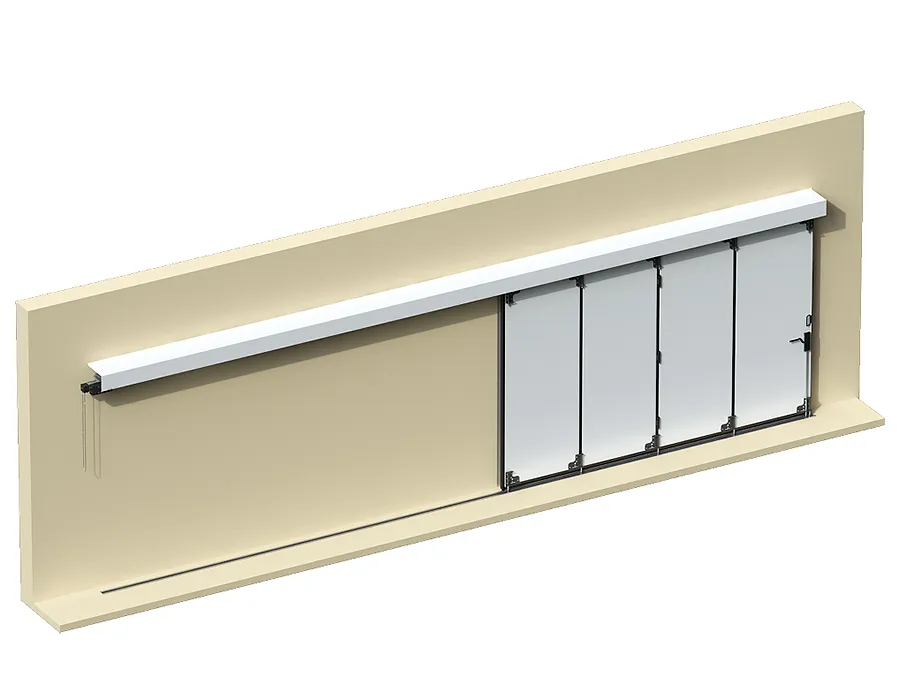

Открытие влево

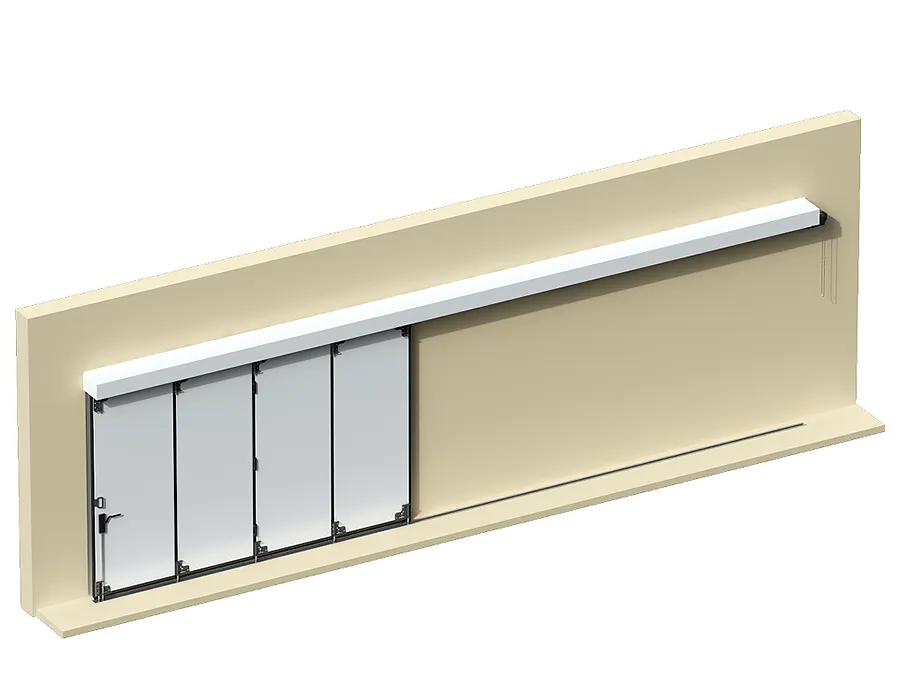

Открытие вправо

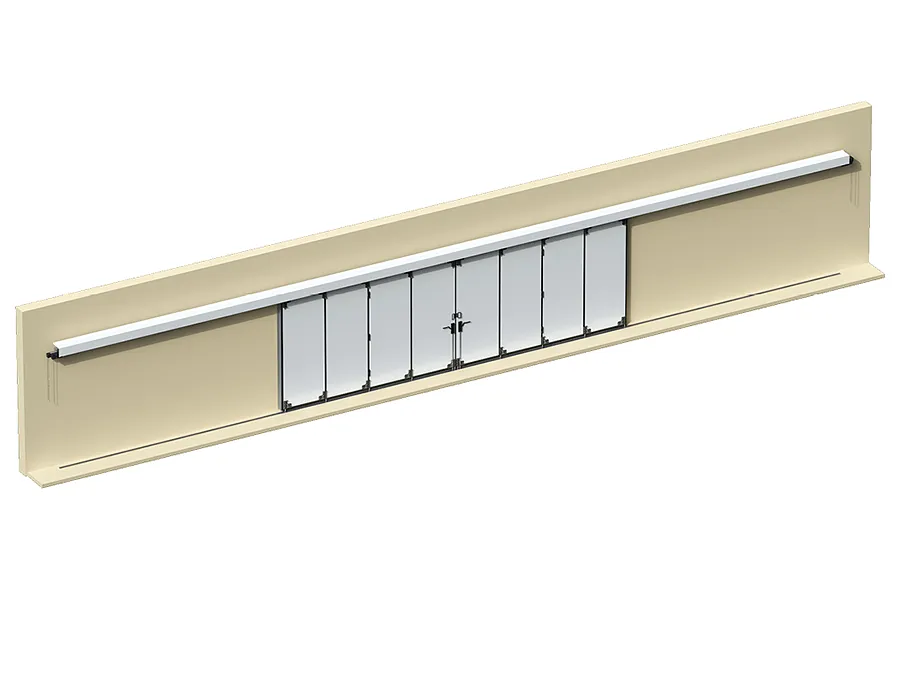

Двустороннее открытие

Условия эксплуатации откатных ворот с нижней направляющей

Одна из задач нашей компании создать условия, в которых вы будете долгое время будете довольны покупкой откатных ворот с нижней направляющей. Поэтому мы рекомендуем ознакомиться с правилами эксплуатации:

  1. Ручное закрытие и открытие ворот разрешается только с использованием специальной ручки.
  2. Открытие ворот вручную не требует от человека больших усилий.
  3. Передвигать полотно рывками запрещается. Оно двигается легко и равномерно.
  4. В момент работы конструкции в проеме нельзя находиться людям, животным или посторонним предметам.
  5. Чистка подвижных частей должна проводиться по регламенту, чтобы конструкцию не заклинивало.
  6. Трогать руками подвижные части в момент эксплуатации запрещается.
  7. Технический осмотр следует проводить не реже одного раза в год.
  8. Удерживать полотно руками во время работы запрещается. Это приводит к травмам и неисправностям конструкции.
