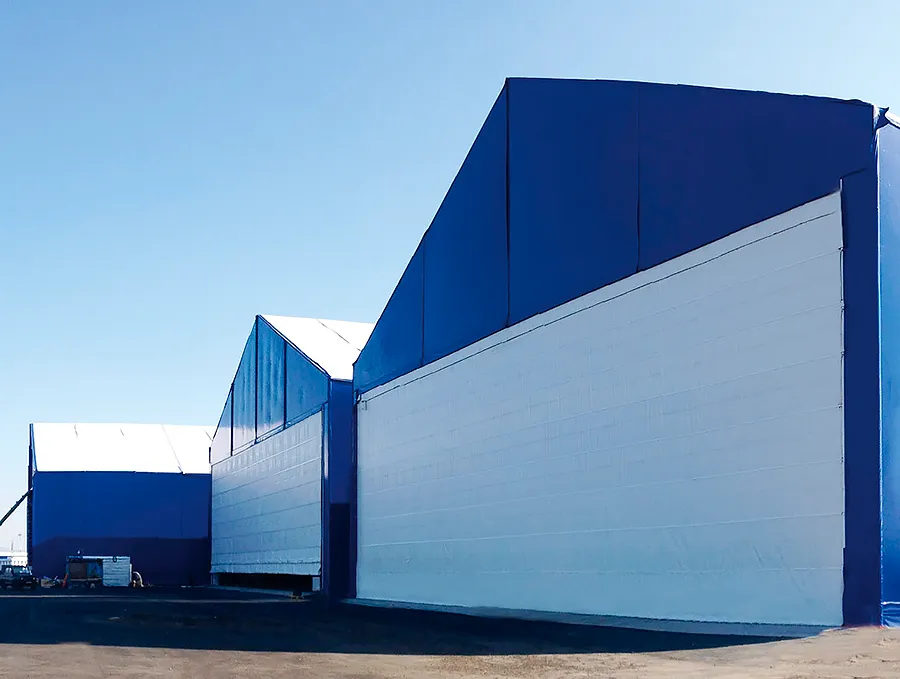

Шторные подъемные ворота HD10, HD20, HD40 используются на объектах, где требуется перекрыть большие проемы. Конструкция каждой из трех серий прочная и устойчивая к износу, при этом обеспечивается высокая герметичность проема.
Благодаря повышенной устойчивости к ветровой нагрузке подъемные шторные ворота HD10, HD20, HD40 устанавливаются во всех регионах Беларуси. Это важно, поскольку конструкция не требует дополнительного технического обслуживания, а значит — упрощает жизнь работникам предприятия.

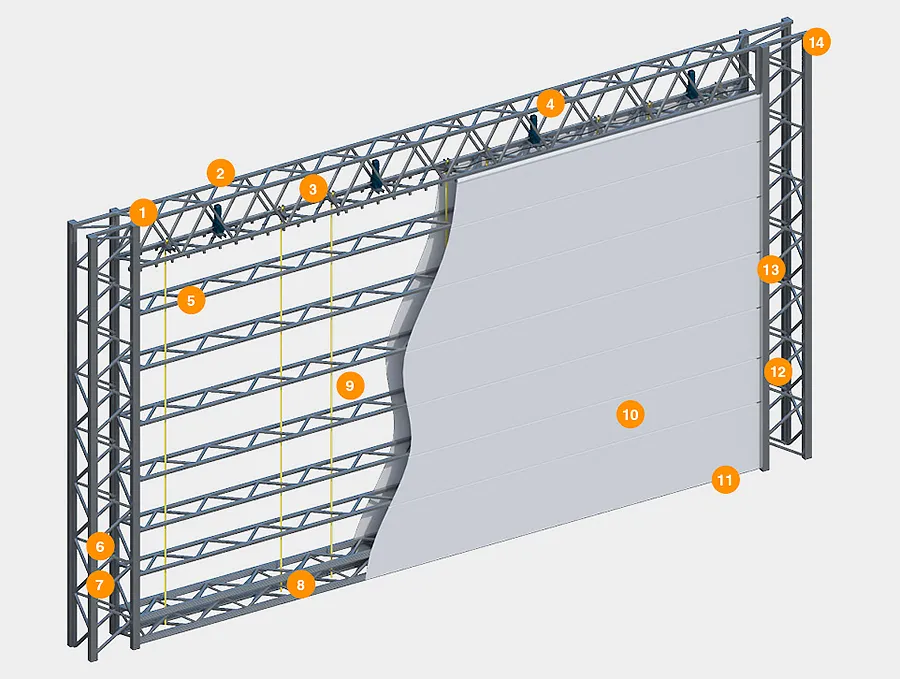

Конструкция шторных подъемных ворот HD10, HD20, HD40
- Вертикальные направляющие
- Надворотная балка
- Вал
- Мотор-редуктор

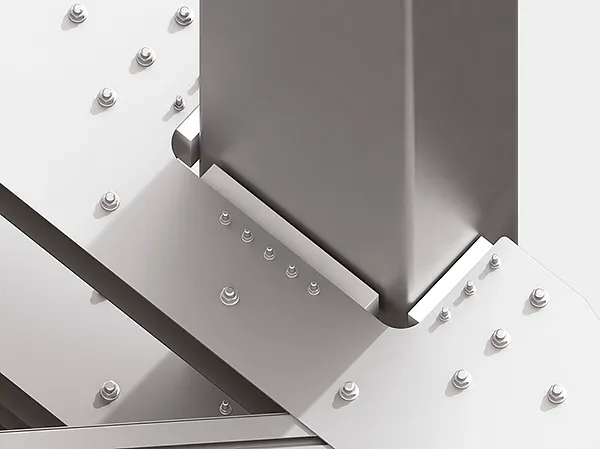

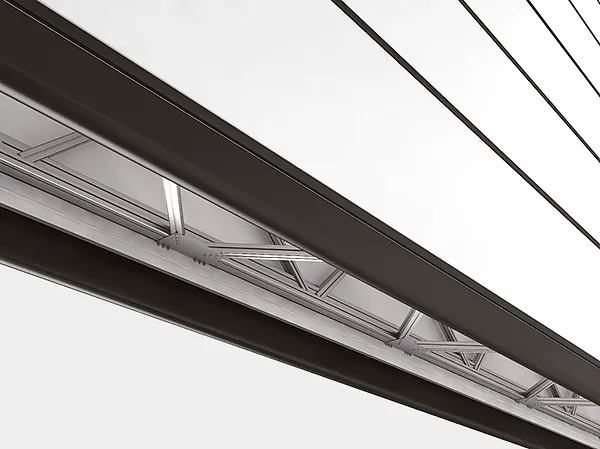

- Горизонтальная ферма
- Световая и звуковая сигнализации
- Шкаф управления
- Нижняя балка
- Стропы
- ПВХ-полотно ворот
- Нижнее уплотнение
- Фотоэлементы безопасности
- Боковое уплотнение
- Несущий портал (устанавливается опционально)

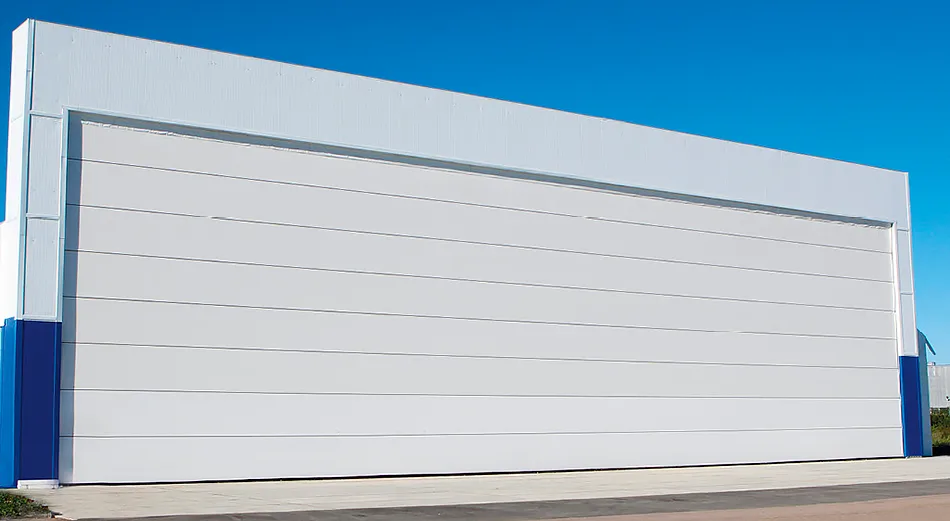

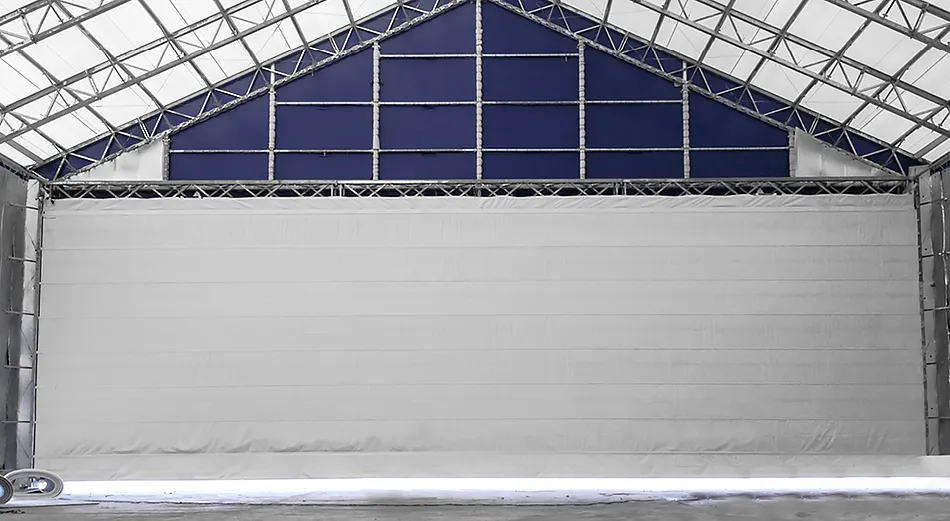

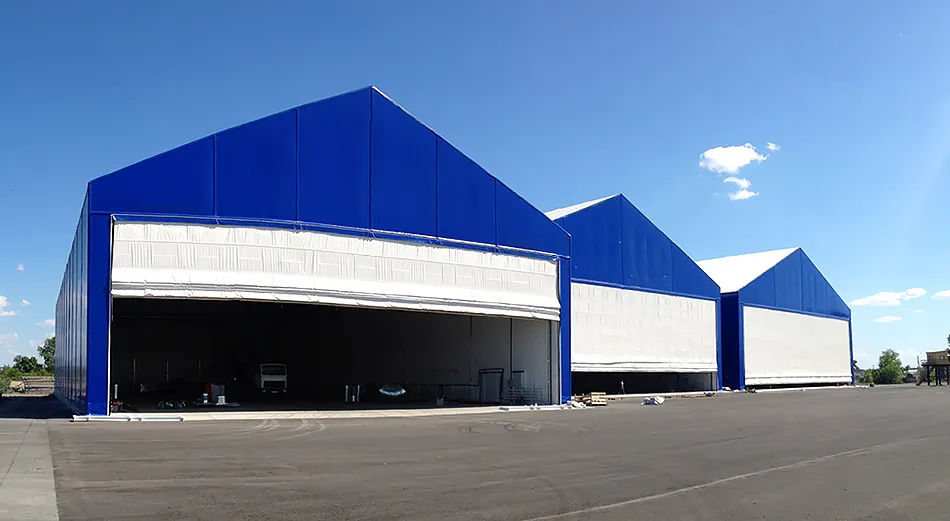

Внешний вид шторных подъемных ворот HD10, HD20, HD40
- Цвета
RAL 9003 белый
RAL 5005 синий
RAL 6005 зеленый
RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый)
RAL 7004 серый
RAL 3000 красный
Нестандартный цвет по карте RAL
Характеристики шторных подъемных ворот HD10, HD20, HD40
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение |
|---|---|
| Материал полотна | полиэстер с двумя слоями ПВХ (плотность 900 г/м²) |
| Материал несущих ферм и направляющих | алюминиевый сплав |
| Механизм подъема | барабанно-ременный |
| Привод электродвигателя | электромеханический с остановкой по концевым выключателям и возможностью аварийного ручного открывания |
| Управление | стационарный кнопочный пульт с ключ-маркой |
| Уплотнения боковые | щеточного типа, двунаправленные по передним и задним примыканиям полотна ворот к боковым направляющим |
| Уплотнение верхнее | полиэстер с двумя слоями ПВХ |
| Уплотнение нижнее | полиэстер с двумя слоями ПВХ с утяжелителем |
| Сигнальные устройства | световая и звуковая сигнализация |
| Аварийное открывание | ручной рукояткой при расторможенных мотор-редукторах |
| Система безопасности | фотоэлементы, датчик безопасности нижнего профиля (опция) |
| Тип привода электродвигателя | электромеханический с возможностью ручного открывания; количество приводов зависит от ширины проема ворот: до 12 м — один привод; от 12 до 20 м — два привода |
| Мощность одного привода, Вт | 3–9,2 кВт в зависимости от размеров ворот |
| Напряжение питания, В | 380 В, 3 фазы 50 Гц |
| Максимальное время подъема (открывания/закрывания) полотна, сек | 0,1–0,5 м/сек (зависит от исполнения ворот) |
| Диапазон рабочих температур, °С | от −35 до + 35 °C |
| Класс защиты IP | IP 65 |
| Размер профиля (глубина фермы ворот), мм | в зависимости от ветрового давления в районе строительства |
| Параметр | Показатель |
|---|---|
| Ворота шторные подъемные серии HD10 | |
| Ширина проема, мм | до 10 000 |
| Высота проема, мм | до 10 000 |
| Ворота шторные подъемные серии HD20 | |
| Ширина проема, мм | до 20 000 |
| Высота проема, мм | до 20 000 |
| Ворота шторные подъемные серии HD40 | |
| Ширина проема, мм | до 40 000 |
| Высота проема, мм | до 40 000 |
| Параметр | Характеристики упаковки |
|---|---|
| Упаковка в картон | |
| Описание | Надежная картонная коробка, стретч-пленка |
| Упаковка в пузырчатую пленку | |
| Состав | Алюминиевые профили |
| Упаковка в дерево | |
| Состав | Пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | Зависит от длины ворот |
| Ширина, мм | Ширина ферм ворот + 150 мм |
| Высота, мм | Зависит от количества ферм ворот |
| Упаковка в контейнер | |
| Описание | В зависимости от размеров рам ворот |
| Упаковка в коробку | |
| Состав | Мотор-редукторы, электротехнические изделия |
| Упаковка на палету | |
| Описание | Упаковка крупных деталей для ворот, дополнительная упаковка стретч-пленкой |
Комплектация шторных подъемных ворот HD10, HD20, HD40
- Базовая
- Дополнительная
Полотно. Оно изготавливается из ПВХ с дополнительным армированным слоем полиэстера. В результате сборки образуется 2 плотных кармана с затянутым внутрь ПВХ-кордом. Полотно устанавливается в алюминиевый профиль секций и фиксируется при помощи саморезов в торцах. При повреждении одного полотна, его заменяют без демонтажа всей конструкции.
Узлы крепления не только выступают фиксаторами для верха полотна, но также регулируют натяжение тента.

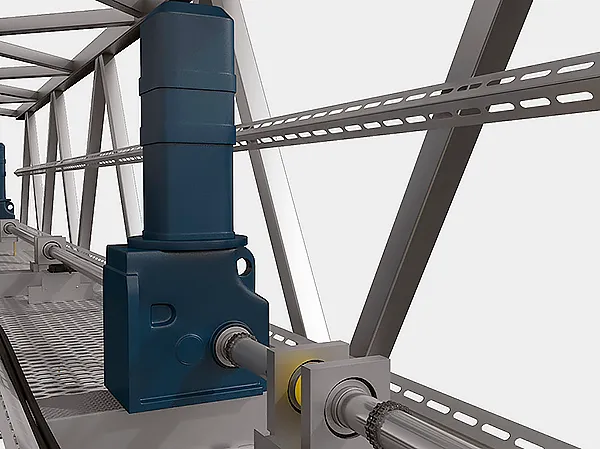

Мотор-редукторы и барабаны. Устанавливаются на надворотную балку.

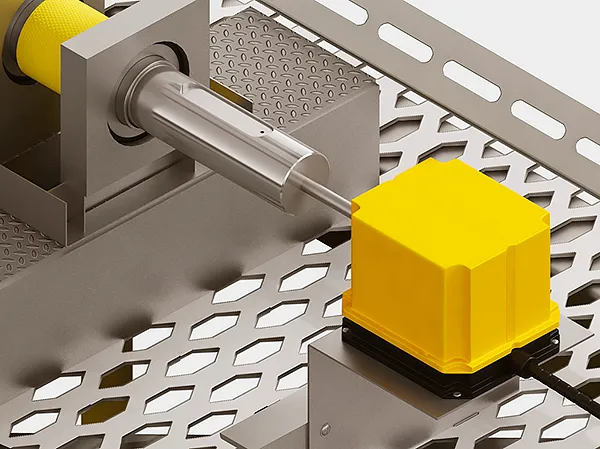

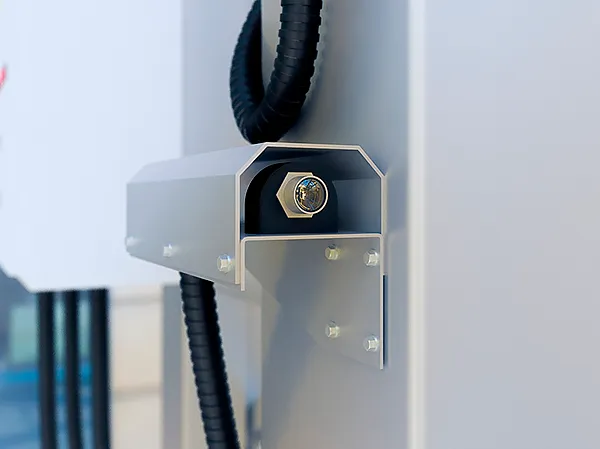

Конечный выключатель. Устанавливается на свободном валу барабана. Он срабатывает, когда полотно ворот достигает крайних точек, останавливая работу мотор-редукторов.
Валы. Они делаются из трубы. На их концах (а также на тихоходных валах мотор-редукторов и барабанов) установлены звездочки, пара которых соединяется в цепную муфту.

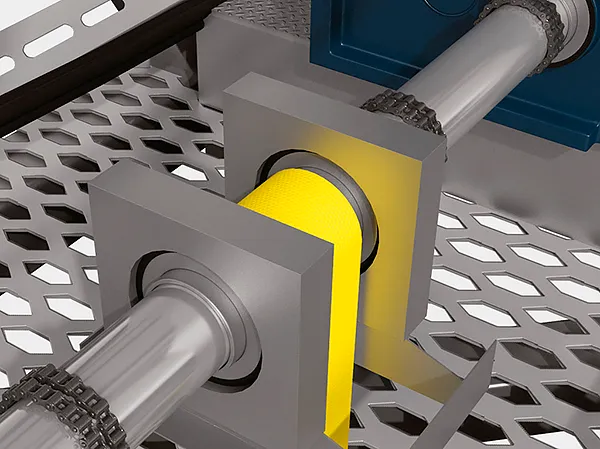

Ремни, использующиеся для открытия или закрытия полотна. Один конец ремня фиксируется на барабане, а другой — проходит через узел подвески на балке снизу.
Система щеточных уплотнителей. Устанавливаются в двух направлениях. Улучшают герметичность, защищая стыки полотна ворот и проёма. Уплотнители монтируются не только внутри, но и снаружи вдоль вертикальных направляющих.

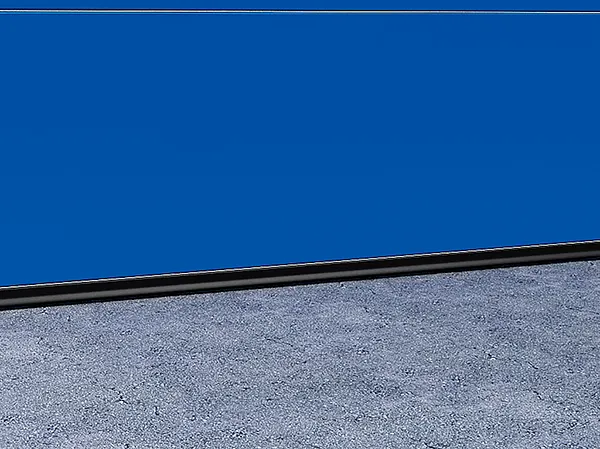

Уплотнение снизу ворот идет в виде каплевидного кармана, который прилегает к грунту.

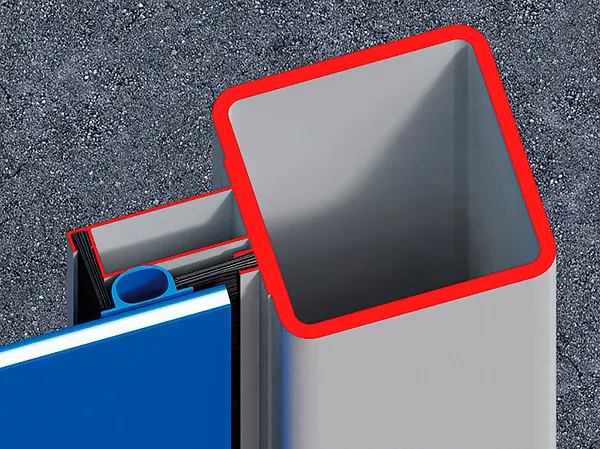

Направляющие для перемещения горизонтальных ферм и нижней балки. Они монтируются на колоннах по краям проема. Боковые направляющие — это алюминиевые профили, которые отвечают за строгое движение полотна.
Кнопочный пульт. Расположен на внешней стенке шкафа управления. С его помощью ведется управление воротами.

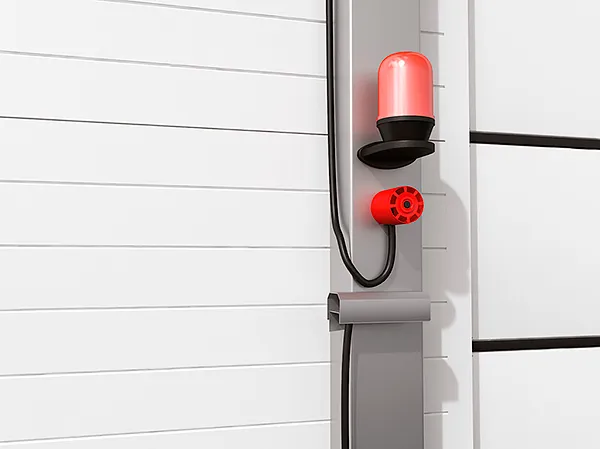

Световая и звуковая сигнализации устанавливаются в верхней части ворот по оси проема. Они включаются при старте мотор-редукторов.
Фотоэлементы. Устанавливаются в проеме для повышенной безопасности.

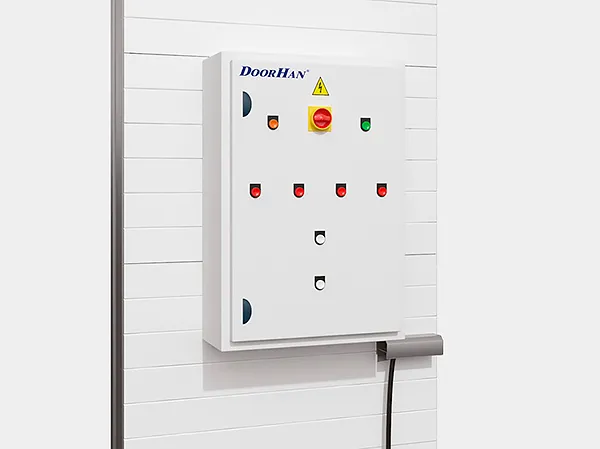

Блок управления воротами.
Фотоэлементы.
Монтаж шторных подъемных ворот HD10, HD20, HD40
- Подготовка объекта
- Способы монтажа

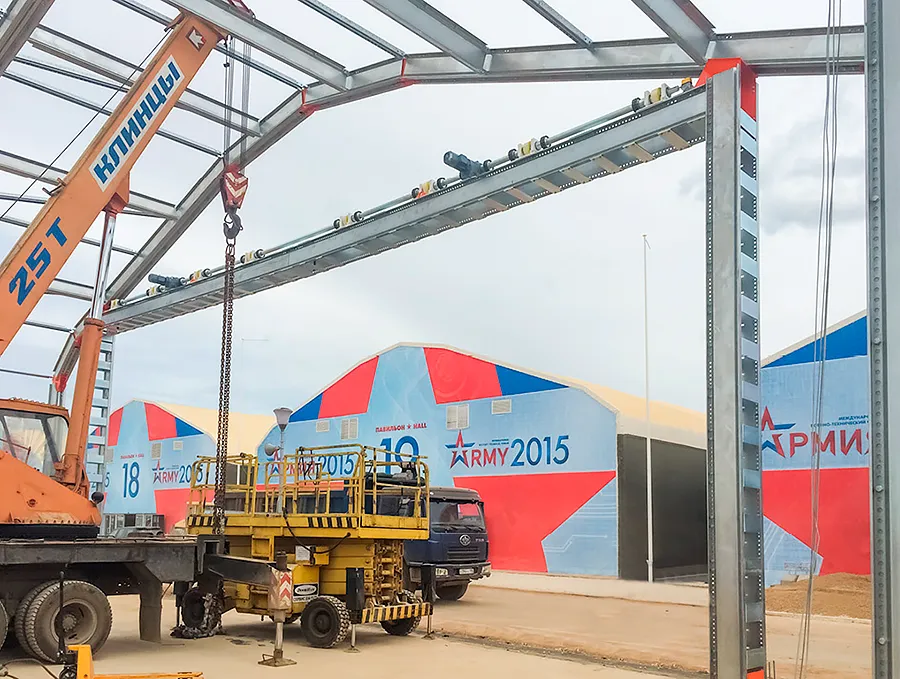

Подготовка строительного проема к установке проводится вашими силами согласно техническому заданию, которое мы предварительно отправляем. Важно подвести силовое питание к проему до начала работ по установке.

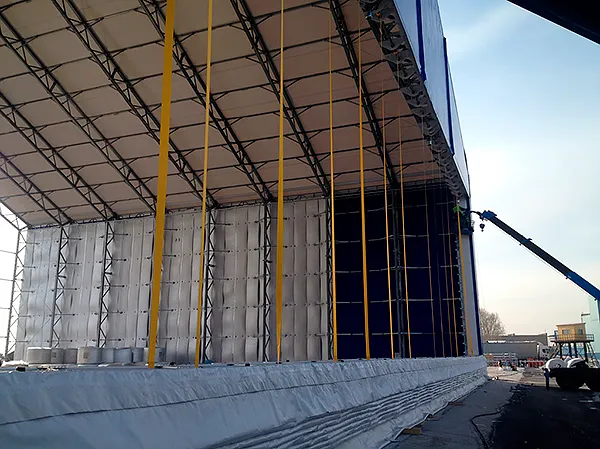

Установка ведется в соответствии с проектом производства работ. Перед сдачей специальная комиссия оценивает работу шторных подъемных ворот HD10, HD20, HD40 по специальному альбому «Программа и методика испытаний».
Условия эксплуатации шторных подъемных ворот HD10, HD20, HD40
Наша компания не только продает шторные подъемные ворота HD10, HD20, HD40, но также дает рекомендации, как использовать оборудование, чтобы оно прослужило долго.
- Перед началом эксплуатации важно изучить «Руководство по эксплуатации», а также «Паспорт» на изделие и соблюдать в дальнейшем требования, которые там указаны.
- Обслуживать ворота требуется только у профессионалов компании ТЕХНОГРАД. В противном случае, мы не несет ответственности за качество работ и следование технике безопасности.
- Перед началом работы, требуется осмотреть полотно на предмет внешних повреждений, деформированных секций уплотнения.
- При выявлении неисправностей, которые не позволяют привести конструкцию в рабочее состояние, требуется связаться со специалистами технической поддержки компании ТЕХНОГРАД.
- В процессе работы оператору строго запрещается:
- Передавать управление воротами без указания со стороны ответственных лиц.
- Отвлекаться от работы.
- Оставлять пульт управления без присмотра со вставленной ключ-картой.
- Переводить механизмы с прямого хода на обратной до полной остановки. Исключение — ситуации, когда требуется немедленная реакция для предотвращения несчастного случая на производстве.
- При повороте рубильника в шкаф управления начинает поступать электричество. В подтверждении этого на шкафе загорается индикатор.
- Открытие и закрытие ворот осуществляется при помощи соответствующих кнопок. Одновременно с нажатием включаются световая и звуковая сигнализации, полотно приходит в движение. Если давление на соответствующую кнопку прекращается, приводные механизмы останавливаются.
- Приводы, световая и звуковая сигнализации отключаются, когда полотно достигает крайней точки.
- Когда работа завершена, требуется отключить питание шкафа управления при помощи рубильника.
- Фотоэлементы устанавливаются на обоих торцах полотен. Они моментально отключают приводы, когда в зону действия системы безопасности попадает посторонний предмет или объект. При таком остановки полотна дальнейшее его включение возможно только в обратном направлении.
- Во время планового ТО, ремонта или других действий, связанных с эксплуатацией подъемных шторных ворот HD10, HD20, HD40 следует соблюдать правила техники безопасности.
