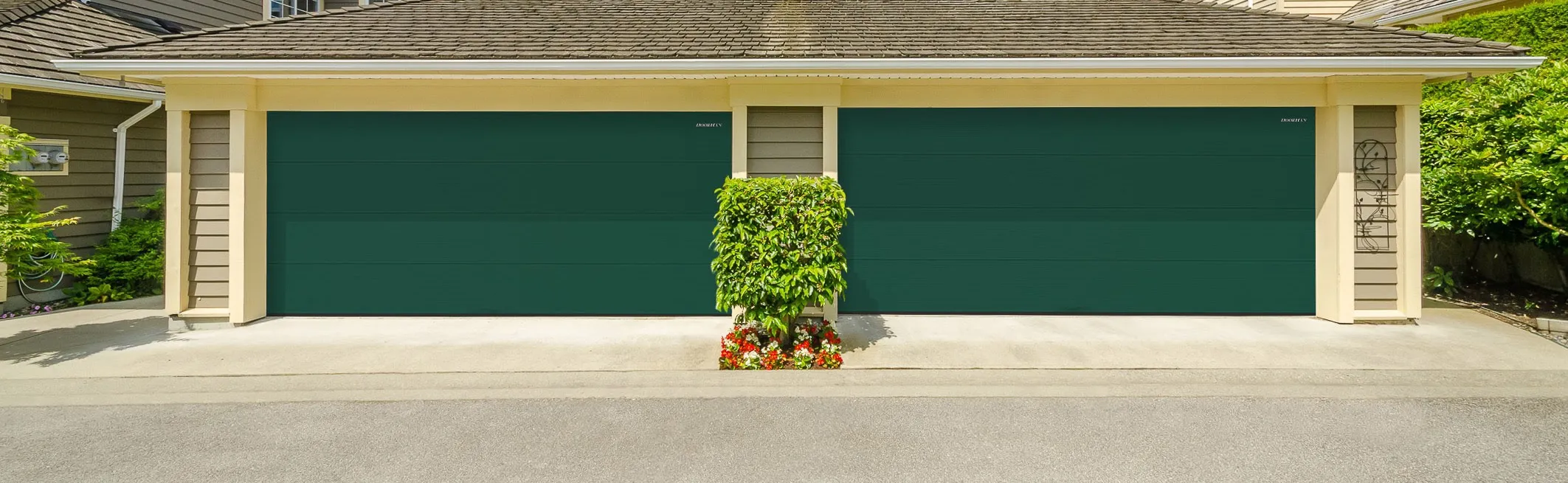

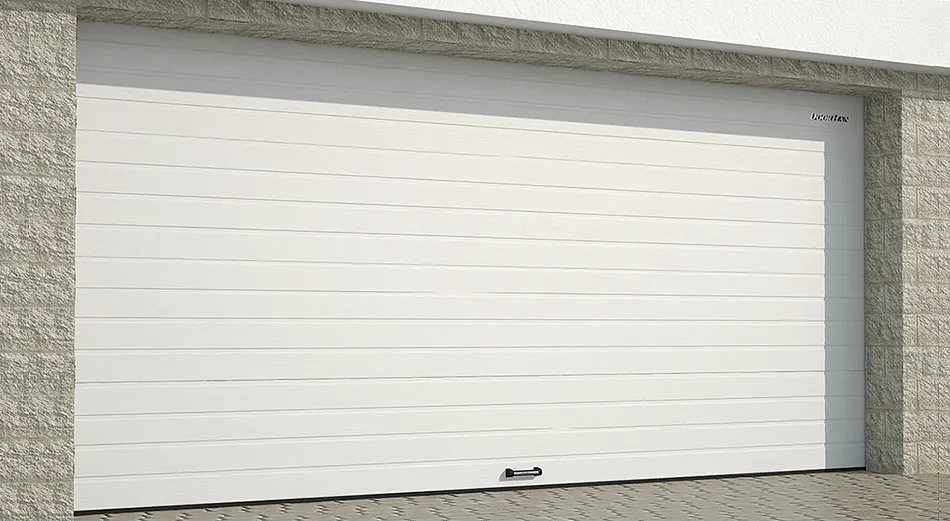

Гаражные секционные ворота

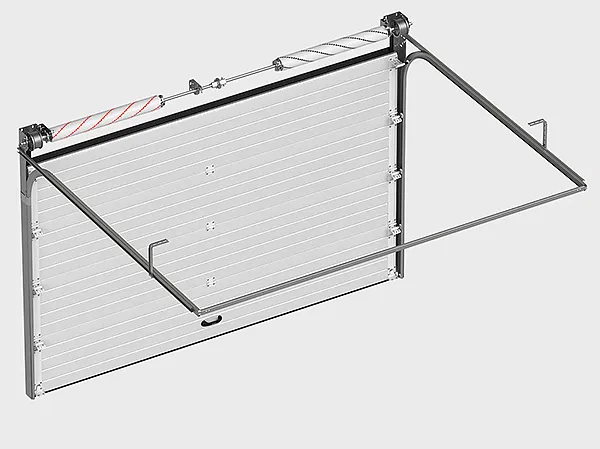

Сама конструкция гаражных секционных ворот RSD02ALU проверена годами. Однако в ней появился новый элемент — алюминиевые сэндвич-панели. При стандартной толщине в 40 миллиметров полотно получается гораздо легче, при этом вес никак не сказывается на характеристиках конструкции. Скорее наоборот — сэндвич-панели не боятся ржавчины и обеспечивают повышенную термоэффективность.

Как и в любой другой серии, есть определенные требования к проемам:

  • Ширина — до 6 000 миллиметров
  • Высота — до 3 500 миллиметров
  • Притолока — от 150 миллиметров

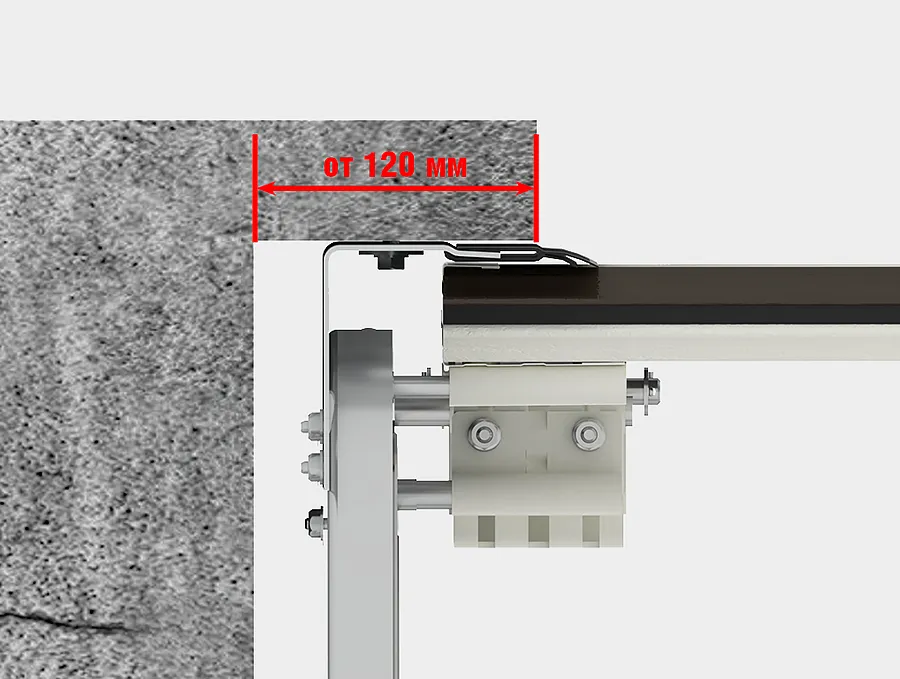

  • Боковые расстояния — от 120 миллиметров

Конструкция устанавливается в помещения с любыми архитектурными особенностями благодаря разнообразию типов подъема.

Больше информацииМеньше информацииarrow-right-blue

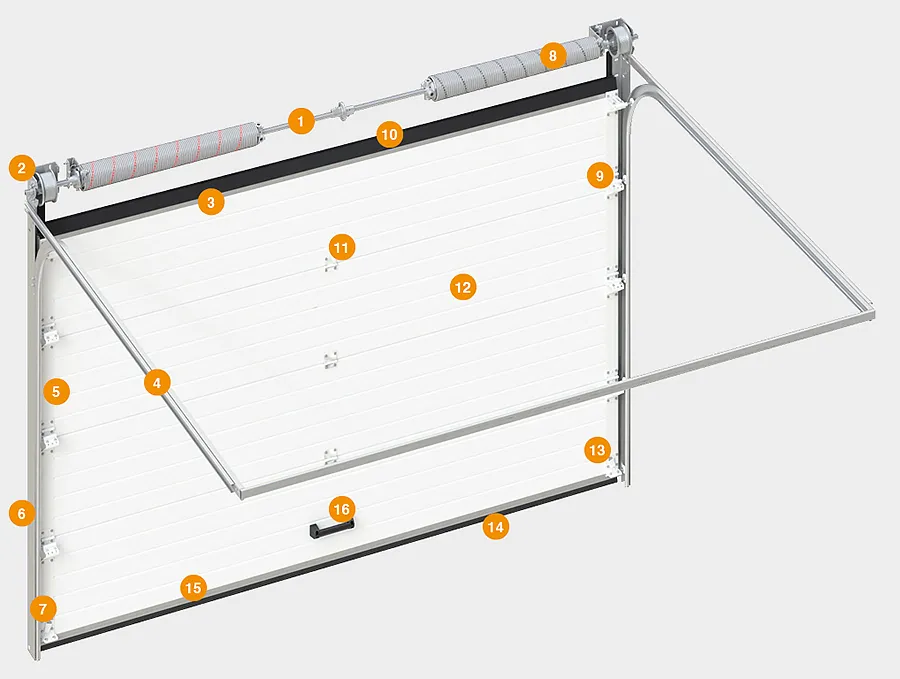

Конструкция секционных ворот RSD02ALU
  1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
  2. Концевой П-образный опорный кронштейн
  3. Верхний профиль
  4. Направляющие для полотна ворот
  5. Опора с роликодержателем и роликом
  6. Угловая стойка
  7. Боковая крышка
  8. Устройство защиты от обрыва пружины
  9. Система крепления к потолку
  10. Верхний опорный кронштейн
  11. Верхний уплотнитель
  12. Петля
  13. Полотно ворот из сэндвич-панелей
  14. Задвижка (опция)
  15. Нижний опорный кронштейн
  16. Нижний профиль с уплотнителем
  17. Ручка
Дизайн
  • Панели
  • Поверхности
  • Цвета
Доска Доска
Под дерево (внешняя сторона панели) Под дерево (внешняя сторона панели)
Stucco (внутренняя сторона панели) Stucco (внутренняя сторона панели)
RAL 9003 белый RAL 9003 белый
RAL 8017 коричнево-красный RAL 8017 коричнево-красный
Характеристики секционных ворот RSD02ALU
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м² * ч (ГОСТ 31174) 4,9
Вес полотна, кг/м² 9,5 точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Параметр Показатель
Ширина проема, мм от 2 000 до 6 000
Высота проема, мм от 1 800 до 3 500
Притолока, мм от 150
Пристенки, мм от 120
Упаковка в картон Характеристики упаковки
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой;
комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой;
все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм от 500 до 800
Высота, мм от 200 до 400
Длина, мм от 2 100 до 6 100
Вес брутто, кг до 200
Количество в упаковке упаковка щита — от 3 до 5 панелей;
упаковка направляющих — 1 система направляющих;
упаковка комплектующих — коробка с комплектацией
Комплектация секционных ворот RSD02ALU
  • Базовая
  • Дополнительная
Полотно из алюминия
Полотно, состоящее из сэндвич-панелей из алюминия. Их толщина — 40 миллиметров. Полотно дополнительно усилено под боковые опоры и внутренние петли.
Комплект направляющих и угловых стоек из стали
Комплект направляющих и угловых стоек из стали. Их толщина — 1.5–2 миллиметра. Все стойки оснащены нужными для установки перфорациями, что сокращает время монтажа. Каждый элемент обладает повышенным запасом прочности.
Торсионный механизм
Торсионный механизм с ресурсом в 25 тысяч циклов. Полотно открывается и закрывается без усилий, что продлевает срок службы механизма.
Коробка для монтажа
Коробка для монтажа. В ней находится весь необходимый для установки крепеж, фурнитура (ролики, петли, кронштейны), паспорт изделия, а также подробная инструкция по монтажу.
Эргономичная ручка
Эргономичная ручка. Полотно ворот выглядит привлекательно с любой точки и любого расстояния, а эффектная и простая ручка его лаконично дополняет.
Окно 607 × 202
Черное акриловое окно 607 × 202. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в черном тоне.
Окно 627 × 327
Черное акриловое окно 627 × 327. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в черном тоне.
Окно 452 × 302 белое
Белое акриловое окно 452 × 302. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в белом тоне.
Окно 452 × 302 коричневое
Коричневое акриловое окно 452 × 302. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в коричневом тоне.
Окно 452 × 302 белое с ракладкой крест
Белое акриловое окно 452 × 302 с раскладкой в виде креста. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в белом тоне.
Окно 452 × 302 коричневое с раскладкой крест
Коричневое акриловое окно 452 × 302 с раскладкой в виде креста. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в коричневом тоне.
Окно 452 × 302 белое с раскладкой ромб
Белое акриловое окно 452 × 302 с раскладкой в виде ромба. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в белом тоне.
Окно 452×302 коричневое с раскладкой ромб
Коричневое акриловое окно 452×302 с раскладкой в виде ромба. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в коричневом тоне.
Устройство защиты от обрыва пружины
Устройство защиты от обрыва пружины. Предотвращает внезапное падение полотна при форс-мажорных ситуациях, блокируя вал.
Устройство защиты от обрыва троса
Устройство защиты от обрыва троса. Оно используется в роли кронштейна, расположенного внизу на полотне. Если трос обрывается, устройство срабатывает и не дает полотну упасть.
Калитка
Калитка с усовершенствованной конструкцией. Прочный и привлекательный элемент, обеспечивающей удобную эксплуатацию с возможность проходить сквозь ворота, не поднимая основное полотно.
Антикоррозионный пакет комплектующих
Антикоррозионный пакет комплектующих. Рекомендуем его устанавливать при нестандартных условиях эксплуатации. Например, при постоянном повышенном уровне влажности в помещении. Защита от появления ржавчины надежно убережет промышленные секционные ворота ISD01, а также обеспечит их стабильную работу без сбоев. В пакет входит:
  • Окрашенная пружина.
  • Окрашенные направляющие.
  • Окрашенные боковые крышки.
  • Нержавеющие боковые опоры, метизы, петли.
  • Нержавеющий трос.
Механический замок
Механический замок. Используется для блокировки полотна в закрытом положении. Его можно использовать не только изнутри, но также со стороны улицы.
Механическая задвижка
Механическая задвижка. С ее помощью полотно запирается изнутри. Это простой и надежный аксессуар, с которым не возникает проблем в эксплуатации.
Монтаж секционных ворот RSD02ALU
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

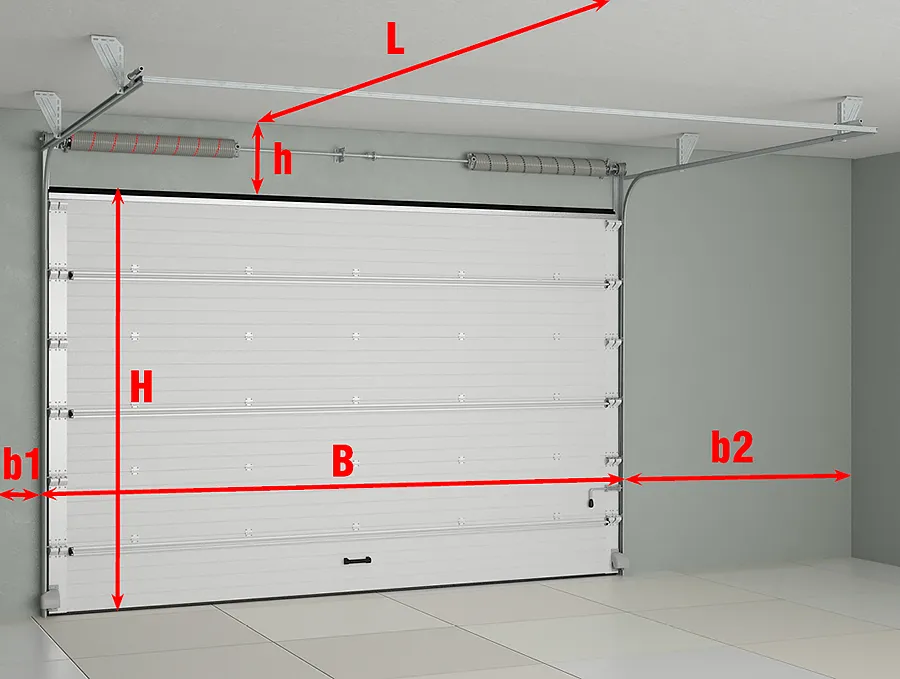

Перед установкой гаражных секционных ворот RSD02ALU потребуется провести несколько замеров. Чтобы измерение каждого значения оказалось максимально точным, их следует проводить как минимум по трем точкам. Для показателей «Н» и «В» за итоговое значение принимаются максимальные значения измерений, а для показателей «h», «b1» и «b2» — минимальные.

  • Н — высота проема.
  • В — ширина проема.
  • h — притолока.
  • b1 / b2 — левое или правое боковое расстояние. Минимальная величина — 120 миллиметров.
  • L — глубина помещения.

Чтобы монтаж прошел успешно, требуется соблюдение нескольких правил:

  1. Обеспечить перепад уровня пола не более 10 миллиметров.
  2. Выдерживать монтажную плоскость.
  3. Направляющие устанавливать на монолитное основание. Если его нет, дополнительно армировать проем или делать окантовку.

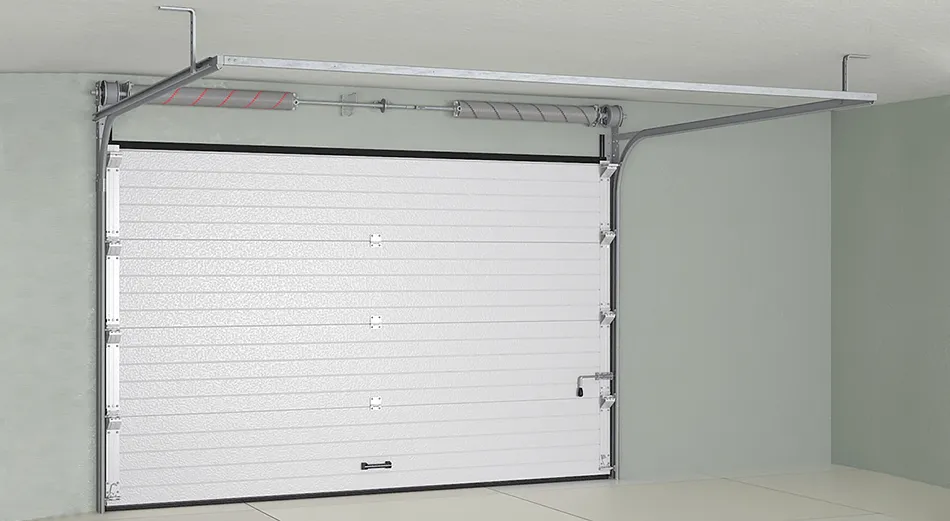

Для установки гаражных секционных ворот RSD02ALU подходит только накладной способ. При таком методе направляющие монтируются на пристенки и притолоку с внутренней стороны проема.

Низкий подъем, барабан спереди

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 230;
≥ 260 (под привод)
B, мм Ширина проема B
A, мм Высота угловой стойки H + 110
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А – 543
A2, мм Высота горизонтальной направляющей А – 106
E, мм Длина горизонтальных направляющих Н + 300
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении до 190 — без привода, ширина проема до 4 500;
до 235 — без привода, ширина проема более 4 500;
до 10 — с потолочным приводом, ширина проема до 4 500;
до 70 — с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан спереди (стандартный комплект направляющих RKTN)

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 160
B, мм Ширина проема B
A, мм Высота угловой стойки H + 54
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А – 552
A2, мм Высота горизонтальной направляющей А – 115
E, мм Длина горизонтальных направляющих Н + 440
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении до 245 — без привода, ширина проема до 4 500;
до 300 — без привода, ширина проема более 4 500;
до 60 — с потолочным приводом, ширина проема до 4 500;
до 125 — с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан сзади

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 150;
≥ 160 (с потолочным приводом)
B, мм Ширина проема B
A, мм Высота угловой стойки при h > 170: H + 110;
при 150 ≤ h ≤ 170: H + h – 60
Ab, мм Высота оси вала и барабана при h ≤ 170: H + 55;
при 150 ≤ h ≤ 170: H + h – 47
A1, мм Высота вертикальной направляющей А – 543
A2, мм Высота горизонтальной направляющей А – 106
E, мм Длина горизонтальных направляющих Н + 510
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 240 (без привода);
40...60 (с потолочным приводом)

Стандартный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки R381: ≥ 420;
R305: ≥ 350
B, мм Ширина проема B
A, мм Высота угловой стойки R381: H + 235;
R305: H + 165
Ab, мм Высота оси вала и барабана A + 97
A1, мм Высота вертикальной направляющей R381: A – 580;
R305: A – 490
A2, мм Высота горизонтальной направляющей А – 110
E, мм Длина горизонтальных направляющих R381: H + 200;
R305: H + 250
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 060
Q, мм Зона расположения привода на вал 300

Стандартный наклонный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки > 500
B, мм Ширина проема B
A, мм Высота угловой стойки H + 250...985
Ab, мм Высота оси вала и барабана А + 86/97
A1, мм Высота вертикальной направляющей Н – 300
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 300

Высокий подъем

Усл. обозначения,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема по умолчанию h – 330
A, мм Высота угловой стойки H + HL
Ab, мм Высота оси вала и барабана A + 86/97
A1, мм Высота вертикальной направляющей А – 580
A2, мм Высота горизонтальной направляющей А – 53
E, мм Длина горизонтальных направляющих H – НL + 470...600
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
Q, мм Зона расположения привода на вал 300

Наклонный высокий подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема 330
A, мм Высота угловой стойки H + HL + 15...749
Ab, мм Высота оси вала и барабана ≤ А + 86/97
A1, мм Высота вертикальной направляющей Н + HL – 330...580
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 300

Вертикальный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки Н + 500
B, мм Ширина проема B
A, мм Высота угловой стойки 2H + 120
Ab, мм Высота оси вала и барабана A + 166
A1, мм Высота вертикальной направляющей H
S, мм Минимальное боковое пространство 120
Q, мм Зона расположения привода на вал 300
Документация по секционным воротам RSD02ALU
Условия эксплуатации секционных ворот RSD02ALU

Мы хотим дать вам максимум полезной информации, чтобы вы наслаждались каждым днем использования гаражных секционных ворот RSD02ALU. Поэтому предлагаем пользоваться простыми правилами эксплуатации, чтобы продлить срок службы конструкции.

С воротами нет проблем, если полотно передвигается плавно по направляющим, без рывков. Сама конструкция должна быть сбалансированной — ее вес компенсируется крутящим моментом пружины.

  • Возможно ручное открытие и закрытие ворот. Для этого обязательно использование специальной ручки без дополнительных усилий. Не рекомендуется также пытаться открыть или закрыть гаражные ворота рывками.
  • В процессе работы в зоне проема запрещается находиться людям, животным, а также посторонним предметам.
  • Когда полотно приходит в движение, под ним запрещается передвигаться. Это приводит к травмам и повреждениям не только людей и домашних животных, но и полотна ворот.
  • Механические воздействия на полотно и другие элементы конструкции запрещены.
  • Рекомендуем регулярно проводить чистку не только полотна, но также направляющих и роликов. В противном случае, загрязнения приведут к отсутствию плавного хода. А с использованием электрического привода, это станет причиной его работы на максимальной мощности и ускоренному износу.
Видео секционных ворот RSD02ALU
Вопрос-ответ
Можно ли установить автоматику через некоторое время после установки ворот?
arrow
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Насколько крепки от взломов секционные ворота?
arrow
Безопасность и надежность секционных ворот от несанкционированного проникновения не вызывает сомнений. В ручном режиме для запирания используются наружный ригельный замок и металлическая задвижка изнутри гаража. В случае автоматических ворот электропривод служит надежным запирающим устройством.
На сколько уменьшатся высота и ширина проема после установки секционных ворот?
arrow
После монтажа ширина проема уменьшится на 10 мм за счет выступа боковых уплотнителей, а высота проема зависит уже от выбранного типа подъема и типа управления.
Можно ли с одного пульта управлять сразу несколькими конструкциями?
arrow
Да, можно. Пульты имеют 4 радиоканала. С помощью одного такого пульта можно управлять четырьмя конструкциями.
Можно ли самому установить гаражные секционные ворота?
arrow
Да, возможно! Мы обеспечим вас печатной и видео инструкцией по монтажу. Но при этом гарантия на продукцию не будет распространяться, т. к. срок службы на 50% зависит от качественного монтажа, выполненного опытными квалифицированными монтажниками.
Как открыть автоматические ворота, если пропало электричество?
arrow
В случае отключения электроэнергии ворота остаются в запертом состоянии. Их можно поднять изнутри гаража вручную, используя ручной аварийный расцепитель, а в случае отсутствия дополнительного входа в гараж необходимо установить наружный аварийный расцепитель, с помощью которого можно разблокировать ворота и поднять их вручную.
Какое пространство должно быть в сторону открывания откатных ворот, чтобы можно было их установить?
arrow
В сторону отката ворот расстояние должно быть равно ширине проема +40%.
Какой должен быть размер проема для гаражных ворот?
arrow
Проем может быть абсолютно любого размера, т. к. ворота изготавливаются по Вашему индивидуальному размеру.
Как подготовить проем для гаражных ворот?
arrow
Стены, притолока и пол гаража должны быть в одной плоскости (по уровню), не закрыты коммуникациями. Боковые поверхности проема ворот должны быть вертикальными. Пол помещения, желательно, должен иметь окончательный уровень («ноль»), либо иметь отметку («чистовая отделка»).
Для чего подходят гаражные секционные ворота?
arrow
Область применения очень широкая: для гаража, на дачу, для склада, на СТО или мойку, для цеха или ангара и т. д.
В чем разница между гаражными и промышленными воротами?
arrow
Принципиальной разницы между ними нет. Конструкция и технологии одни и те же. Разница может быть только в размере, типе подъема и, соответственно, использовании более прочных креплений и элементов.
Могу ли я купить ворота не в Минске?
arrow
Да, конечно! Вы можете приобрести нашу продукцию в Минске, за Минском и в любой точке Беларуси, т. к. мы работаем по всей стране. Некоторые заказы мы выполняем и за пределами страны.
Что такое роллетные и рулонные ворота?
arrow
Чаще всего под этими определениями подразумеваются классические гаражные секционные ворота, ведь они как и роллетные двигаются вверх, но, в отличие от роллеты, полотно которой наматывается в специальный короб, секционные ворота уходят под потолок гаража.
Что такое подъемно-поворотные ворота?
arrow
Все крупнейшие производители в мире отказались от данной конструкции ворот. Современным вариантом являются секционные ворота, изготовленные из «теплых» и надежных сэндвич-панелей.
Допустимо ли применение ворот в помещениях с повышенной влажностью?
arrow

Да. В данном случае рекомендуется использовать антикоррозионный пакет.

Доступна ли покраска полотна ворот в нестандартные цвета?
arrow
Да. Полотно можно окрашивать в любой цвет по каталогу RAL.
ТЕХНОГРАД в регионах
Замер, доставка, монтаж, ремонт и сервис в любой точке Беларуси
Отдел продаж в Минске (офис)
+375 (29) 775-21-55
г. Минск, а/г Озерцо, ул. Дзержинского д. 26а, офис 5
ТЕХНОГРАД в Гродно
+375 (44) 775-25-62
г. Гродно, пр-т Космонавтов, д. 2Г
ТЕХНОГРАД в Могилеве
+375 (29) 124-50-68
г. Могилев, ул. Чайковского, д. 8
ТЕХНОГРАД в Гомеле
+375 (29) 124-51-62
г. Гомель, ул. Шилова, д. 16
ТЕХНОГРАД в Витебске
+375 (29) 124-76-56
г. Витебск, ул. Софьи Панковой, д. 1
ТЕХНОГРАД в Бресте
+375 29 124-71-79
г. Брест, ул. Гоголя, д. 3

Заказать звонок
