Гаражные секционные ворота

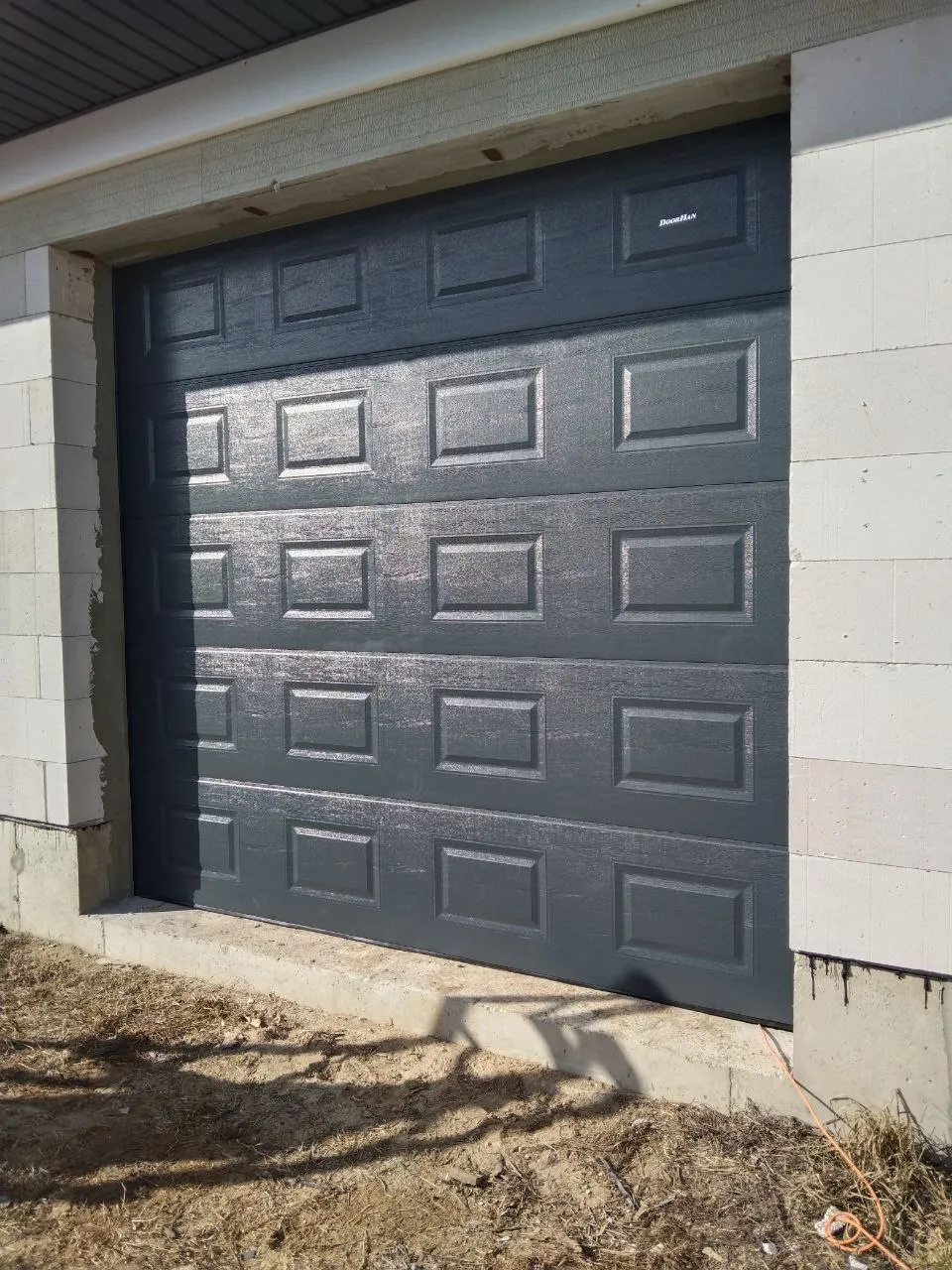

Гаражные секционные ворота RSD02 — это модель, которая одинаково хорошо вписывается в небольшие и средние помещения. Конструкция подходит не для всех помещений:

  • Притолока от 150 миллиметров.
  • Боковые расстояние от 120 миллиметров
  • Ширина проема от 2 000 до 6 000 миллиметров
  • Высота проема от 1 800 до 3 500 миллиметров

Архитектурные особенности помещения здесь не играют особо важной роли. Главное — это соответствие параметрам.

В ворота RSD02 возможна установка калитки, методом ее врезания в полотно. При этом конструкция не теряет своей герметичности.

Конструкция секционных ворот RSD02
  1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
  2. Концевой П-образный опорный кронштейн
  3. Верхний профиль
  4. Направляющие для полотна ворот
  5. Опора с роликодержателем и роликом
  6. Угловая стойка
  7. Боковая крышка
  8. Устройство защиты от обрыва пружины
  9. Система крепления к потолку
  10. Верхний опорный кронштейн
  11. Верхний уплотнитель
  12. Петля
  13. Полотно ворот из сэндвич-панелей
  14. Задвижка (опция)
  15. Нижний опорный кронштейн
  16. Нижний профиль с уплотнителем
  17. Ручка
Дизайн
  • Панели
  • Поверхности
  • Цвета
  • Облицовка
  • Молдинги
Доска Доска
Горизонтальная полоса Горизонтальная полоса
Широкая центральная полоса Широкая центральная полоса

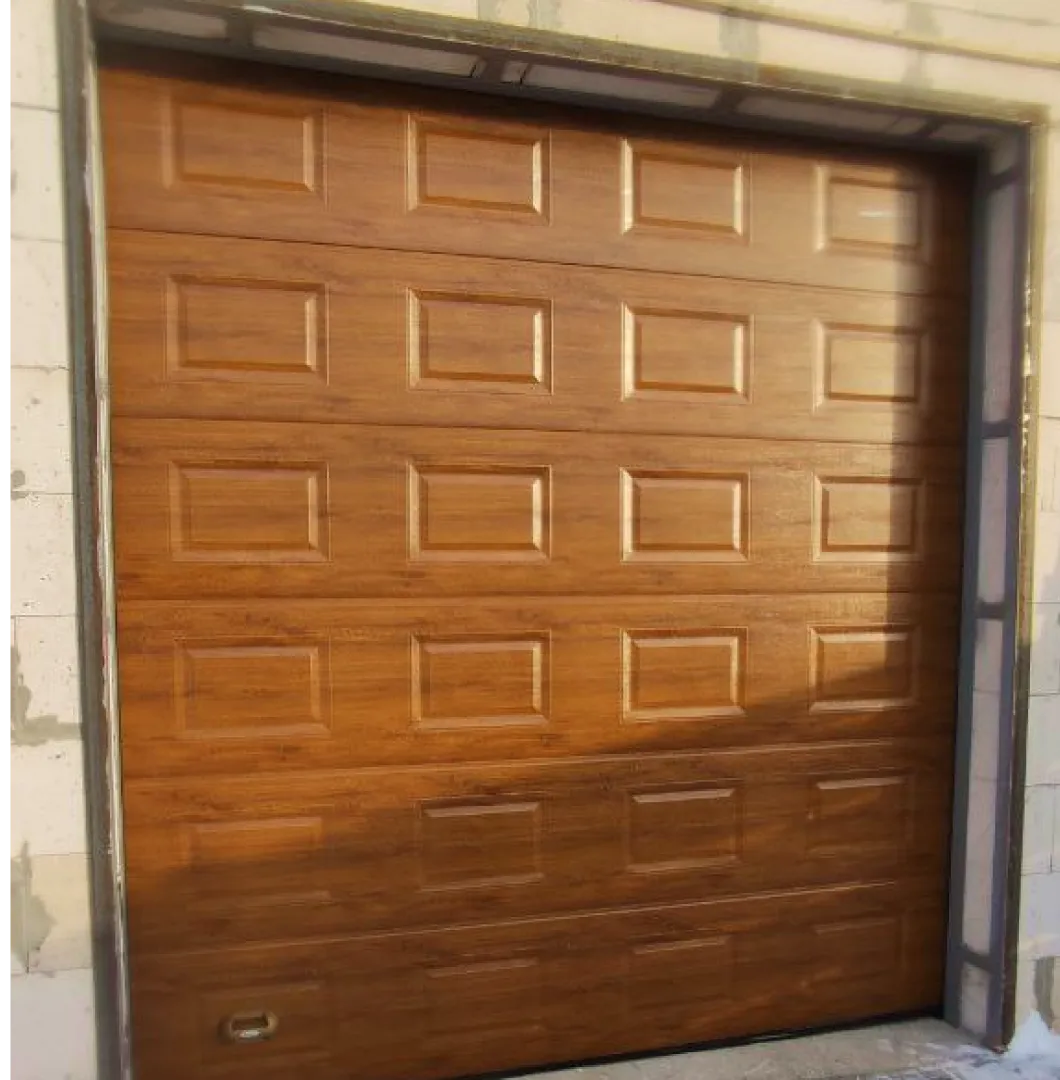

Филенка Филенка
Волна Волна
Горизонтальная полоса (внутренняя сторона панели) Горизонтальная полоса (внутренняя сторона панели)
Под дерево (внешняя сторона панели) Под дерево (внешняя сторона панели)
Stucco (внутренняя сторона панели) Stucco (внутренняя сторона панели)
RAL 9003 белый RAL 9003 белый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
RAL 7004 серый RAL 7004 серый
RAL 1014 бежевый RAL 1014 бежевый
RAL 6005 зеленый RAL 6005 зеленый
RAL 5005 синий RAL 5005 синий
RAL 7016 антрацит RAL 7016 антрацит
RAL 3000 красный RAL 3000 красный
RAL 3005 бордовый RAL 3005 бордовый
RAL 8017 коричнево-красный RAL 8017 коричнево-красный
RAL 8014 коричневый RAL 8014 коричневый
Золотой дуб (Golden Oak) Золотой дуб (Golden Oak)
Венге Венге
Нестандартный цвет по карте RAL Нестандартный цвет по карте RAL
Premium Classic B1, рисунок смещен влево, цвета «золотой дуб» и «темный орех» Premium Classic B1, рисунок смещен влево, цвета «золотой дуб» и «темный орех»
Premium Classic B1, рисунок смещен вправо, цвета «золотой дуб» и «темный орех» Premium Classic B1, рисунок смещен вправо, цвета «золотой дуб» и «темный орех»
Premium Classic B2, цвета «золотой дуб» и «темный орех» Premium Classic B2, цвета «золотой дуб» и «темный орех»
Premium Country B1, цвета «золотой дуб» и «темный орех» Premium Country B1, цвета «золотой дуб» и «темный орех»
Premium Country B2, цвета «золотой дуб» и «темный орех» Premium Country B2, цвета «золотой дуб» и «темный орех»
Premium Country B3, цвета «золотой дуб» и «темный орех» Premium Country B3, цвета «золотой дуб» и «темный орех»
Premium Country B4, цвета «золотой дуб» и «темный орех» Premium Country B4, цвета «золотой дуб» и «темный орех»
Premium Hi Tech B1 Premium Hi Tech B1
Premium Hi Tech B2 Premium Hi Tech B2
Premium Hi Tech B3 Premium Hi Tech B3
Premium Hi Tech B4 Premium Hi Tech B4
Характеристики секционных ворот RSD02
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м² * ч (ГОСТ 31174) 4,9
Вес полотна ворот, кг/м² 13 точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Параметр Показатель
Ширина проема, мм от 2 000 до 6 000
Высота проема, мм от 1 800 до 3 500
Притолока, мм от 150
Пристенки, мм от 120
Высота
Ширина
2000
2200
2400
2600
2800
3000
3200
3400
3600
3800
4000
4200
4400
4600
4800
5000
5200
5400
5600
5800
6000















































































































































































































































































































































































































  • 1800
  • 1900
  • 2000
  • 2100
  • 2190
  • 2200
  • 2300
  • 2400
  • 2500
  • 2600
  • 2700
  • 2800
  • 2900
  • 3000
  • 3100
  • 3200
  • 3300
  • 3400
  • 3500
Упаковка в картон Характеристики упаковки
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой;
комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм от 500 до 800
Высота, мм от 200 до 400
Длина, мм от 2 100 до 6 100
Вес брутто, кг до 200
Количество в упаковке упаковка щита — от 3 до 5 панелей;
упаковка направляющих — 1 система направляющих;
упаковка комплектации — коробка с комплектацией



Упаковка в коробку Характеристики упаковки
Длина, мм 550
Комплектация секционных ворот RSD02
  • Базовая
  • Дополнительная
Полотно из энергоэффективных сэндвич-панелей
Полотно из энергоэффективных сэндвич-панелей. Его толщина — 40 миллиметров. Полотно дополнительно усилено под боковые опоры и внутренние петли.
Комплект направляющих и угловых стоек из стали
Комплект направляющих и угловых стоек из стали. Их толщина — 1.5–2 миллиметра. Все стойки оснащены нужными для установки перфорациями, что сокращает время монтажа. Каждый элемент обладает повышенным запасом прочности.
Торсионный механизм
Торсионный механизм с ресурсом в 25 тысяч циклов. Полотно открывается и закрывается без усилий, что продлевает срок службы механизма.
Коробка для монтажа
Коробка для монтажа. В ней находится весь необходимый для установки крепеж, фурнитура (ролики, петли, кронштейны), паспорт изделия, а также подробная инструкция по монтажу.
Эргономичная ручка
Эргономичная ручка. Полотно ворот выглядит привлекательно с любой точки и любого расстояния, а эффектная и простая ручка его лаконично дополняет.
Окно 607 × 202
Черное акриловое окно 607 × 202. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в черном тоне.
Окно 627 × 327
Черное акриловое окно 627 × 327. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в черном тоне.
Окно 452 × 302 белое
Белое акриловое окно 452 × 302. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в белом тоне.
Окно 452 × 302 коричневое
Коричневое акриловое окно 452 × 302. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в коричневом тоне.
Окно 452 × 302 белое с ракладкой крест
Белое акриловое окно 452 × 302 с раскладкой в виде креста. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в белом тоне.
Окно 452 × 302 коричневое с раскладкой крест
Коричневое акриловое окно 452 × 302 с раскладкой в виде креста. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в коричневом тоне.
Окно 452 × 302 белое с раскладкой ромб
Белое акриловое окно 452 × 302 с раскладкой в виде ромба. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в белом тоне.
Окно 452×302 коричневое с раскладкой ромб
Коричневое акриловое окно 452×302 с раскладкой в виде ромба. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в коричневом тоне.
Устройство защиты от обрыва пружины
Устройство защиты от обрыва пружины. Предотвращает внезапное падение полотна при форс-мажорных ситуациях, блокируя вал.
Устройство защиты от обрыва троса
Устройство защиты от обрыва троса. Оно используется в роли кронштейна, расположенного внизу на полотне. Если трос обрывается, устройство срабатывает и не дает полотну упасть.
Калитка
Калитка с усовершенствованной конструкцией. Прочный и привлекательный элемент, обеспечивающей удобную эксплуатацию с возможность проходить сквозь ворота, не поднимая основное полотно.
Антикоррозионный пакет комплектующих
Антикоррозионный пакет комплектующих. Рекомендуем его устанавливать при нестандартных условиях эксплуатации. Например, при постоянном повышенном уровне влажности в помещении. Защита от появления ржавчины надежно убережет промышленные секционные ворота ISD01, а также обеспечит их стабильную работу без сбоев. В пакет входит:
  • Окрашенная пружина.
  • Окрашенные направляющие.
  • Окрашенные боковые крышки.
  • Нержавеющие боковые опоры, метизы, петли.
  • Нержавеющий трос.
Механический замок
Механический замок. Используется для блокировки полотна в закрытом положении. Его можно использовать не только изнутри, но также со стороны улицы.
Механическая задвижка
Механическая задвижка. С ее помощью полотно запирается изнутри. Это простой и надежный аксессуар, с которым не возникает проблем в эксплуатации.
Монтаж секционных ворот RSD02
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

Перед установкой гаражных секционных ворот RSD02 требуется провести несколько измерений. Мы рекомендуем делать это как минимум в трех точках, чтобы получить точные данные. Для замера значений «Н» и «В» принимаются максимальные значения, а для значений «h», «b1» и «b2» — минимальные.

  • Н — расстояние от верхней точки до пола проема.
  • В — Расстояние от левого до правого края проема.
  • h — притолока (минимальное значение — 150 миллиметров).
  • b1 / b2 — левое и правое расстояние от края проема до ближайшего препятствия (минимальное значение — 120 миллиметров).
  • L — глубина помещения.

К строительному объекту, где планируется установка ворот RSD02 предъявляется ряд требований:

  1. Допускается небольшой перепад уровня пола по всей длине проема, но не более 10 миллиметров.
  2. Требуется выдерживать монтажную плоскость.
  3. Под направляющие гаражных секционных ворот нужно монолитное основание. Если его нет, проем дополнительно армируется или производится окантовка.

Вариант монтажа только один — накладной. Метод подразумевает установку направляющих на притолоку и пристенки со стороны помещения.

Низкий подъем, барабан спереди

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 230;
≥ 260 (под привод)
B, мм Ширина проема B
A, мм Высота угловой стойки H + 110
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А – 543
A2, мм Высота горизонтальной направляющей А – 106
E, мм Длина горизонтальных направляющих Н + 300
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении до 190 — без привода, ширина проема до 4 500;
до 235 — без привода, ширина проема более 4 500;
до 10 — с потолочным приводом, ширина проема до 4 500;
до 70 — с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан спереди (стандартный комплект направляющих RKTN)

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 160
B, мм Ширина проема B
A, мм Высота угловой стойки H + 54
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А – 552
A2, мм Высота горизонтальной направляющей А – 115
E, мм Длина горизонтальных направляющих Н + 440
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении до 245 — без привода, ширина проема до 4 500;
до 300 — без привода, ширина проема более 4 500;
до 60 — с потолочным приводом, ширина проема до 4 500;
до 125 — с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан сзади

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 150;
≥ 160 (с потолочным приводом)
B, мм Ширина проема B
A, мм Высота угловой стойки при h > 170: H + 110;
при 150 ≤ h ≤ 170: H + h – 60
Ab, мм Высота оси вала и барабана при h ≤ 170: H + 55;
при 150 ≤ h ≤ 170: H + h – 47
A1, мм Высота вертикальной направляющей А – 543
A2, мм Высота горизонтальной направляющей А – 106
E, мм Длина горизонтальных направляющих Н + 510
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 240 (без привода);
40...60 (с потолочным приводом)

Стандартный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки R381: ≥ 420;
R305: ≥ 350
B, мм Ширина проема B
A, мм Высота угловой стойки R381: H + 235;
R305: H + 165
Ab, мм Высота оси вала и барабана A + 97
A1, мм Высота вертикальной направляющей R381: A – 580;
R305: A – 490
A2, мм Высота горизонтальной направляющей А – 110
E, мм Длина горизонтальных направляющих R381: H + 200;
R305: H + 250
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 060
Q, мм Зона расположения привода на вал 300

Стандартный наклонный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки > 500
B, мм Ширина проема B
A, мм Высота угловой стойки H + 250...985
Ab, мм Высота оси вала и барабана А + 86/97
A1, мм Высота вертикальной направляющей Н – 300
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 300

Высокий подъем

Усл. обозначения,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема по умолчанию h – 330
A, мм Высота угловой стойки H + HL
Ab, мм Высота оси вала и барабана A + 86/97
A1, мм Высота вертикальной направляющей А – 580
A2, мм Высота горизонтальной направляющей А – 53
E, мм Длина горизонтальных направляющих H – НL + 470...600
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
Q, мм Зона расположения привода на вал 300

Наклонный высокий подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема 330
A, мм Высота угловой стойки H + HL + 15...749
Ab, мм Высота оси вала и барабана ≤ А + 86/97
A1, мм Высота вертикальной направляющей Н + HL – 330...580
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 300

Вертикальный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки Н + 500
B, мм Ширина проема B
A, мм Высота угловой стойки 2H + 120
Ab, мм Высота оси вала и барабана A + 166
A1, мм Высота вертикальной направляющей H
S, мм Минимальное боковое пространство 120
Q, мм Зона расположения привода на вал 300
Документация по секционным воротам RSD02
Условия эксплуатации секционных ворот RSD02

Мы хотим, чтобы использование гаражных секционных ворот RSD02 приносило вам только положительные эмоции. Поэтому составили для вас определенные правила, которых следует придерживаться.

  1. Открывать или закрывать ворота разрешается вручную, но только при помощи специальной ручки.
  2. Прилагать чрезмерные усилия при ручном открытии или закрытии конструкции нельзя, как и пытаться открыть полотно рывками.
  3. В зоне действия ворот во время их работы запрещается находиться людям, животным, посторонним предметам. Это чревато получением травм, а также поломкой конструкции.
  4. Под движущимся полотном ворот запрещается передвигаться.
  5. При открытии и закрытии полотна следует обеспечить его свободное движение.
  6. Ролики и направляющие следует держать в чистоте. Накопившаяся грязь приведет к нарушению плавного хода, а при установке электрического привода заставит его работать на пределе возможностей, сокращая срок службы.
Видео секционных ворот RSD02
Вопрос-ответ
Можно ли установить автоматику через некоторое время после установки ворот?
arrow
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Насколько крепки от взломов секционные ворота?
arrow
Безопасность и надежность секционных ворот от несанкционированного проникновения не вызывает сомнений. В ручном режиме для запирания используются наружный ригельный замок и металлическая задвижка изнутри гаража. В случае автоматических ворот электропривод служит надежным запирающим устройством.
На сколько уменьшатся высота и ширина проема после установки секционных ворот?
arrow
После монтажа ширина проема уменьшится на 10 мм за счет выступа боковых уплотнителей, а высота проема зависит уже от выбранного типа подъема и типа управления.
Можно ли с одного пульта управлять сразу несколькими конструкциями?
arrow
Да, можно. Пульты имеют 4 радиоканала. С помощью одного такого пульта можно управлять четырьмя конструкциями.
Можно ли самому установить гаражные секционные ворота?
arrow
Да, возможно! Мы обеспечим вас печатной и видео инструкцией по монтажу. Но при этом гарантия на продукцию не будет распространяться, т. к. срок службы на 50% зависит от качественного монтажа, выполненного опытными квалифицированными монтажниками.
Как открыть автоматические ворота, если пропало электричество?
arrow
В случае отключения электроэнергии ворота остаются в запертом состоянии. Их можно поднять изнутри гаража вручную, используя ручной аварийный расцепитель, а в случае отсутствия дополнительного входа в гараж необходимо установить наружный аварийный расцепитель, с помощью которого можно разблокировать ворота и поднять их вручную.
Какое пространство должно быть в сторону открывания откатных ворот, чтобы можно было их установить?
arrow
В сторону отката ворот расстояние должно быть равно ширине проема +40%.
Какой должен быть размер проема для гаражных ворот?
arrow
Проем может быть абсолютно любого размера, т. к. ворота изготавливаются по Вашему индивидуальному размеру.
Как подготовить проем для гаражных ворот?
arrow
Стены, притолока и пол гаража должны быть в одной плоскости (по уровню), не закрыты коммуникациями. Боковые поверхности проема ворот должны быть вертикальными. Пол помещения, желательно, должен иметь окончательный уровень («ноль»), либо иметь отметку («чистовая отделка»).
Для чего подходят гаражные секционные ворота?
arrow
Область применения очень широкая: для гаража, на дачу, для склада, на СТО или мойку, для цеха или ангара и т. д.
В чем разница между гаражными и промышленными воротами?
arrow
Принципиальной разницы между ними нет. Конструкция и технологии одни и те же. Разница может быть только в размере, типе подъема и, соответственно, использовании более прочных креплений и элементов.
Могу ли я купить ворота не в Минске?
arrow
Да, конечно! Вы можете приобрести нашу продукцию в Минске, за Минском и в любой точке Беларуси, т. к. мы работаем по всей стране. Некоторые заказы мы выполняем и за пределами страны.
Что такое роллетные и рулонные ворота?
arrow
Чаще всего под этими определениями подразумеваются классические гаражные секционные ворота, ведь они как и роллетные двигаются вверх, но, в отличие от роллеты, полотно которой наматывается в специальный короб, секционные ворота уходят под потолок гаража.
Что такое подъемно-поворотные ворота?
arrow
Все крупнейшие производители в мире отказались от данной конструкции ворот. Современным вариантом являются секционные ворота, изготовленные из «теплых» и надежных сэндвич-панелей.
Допустимо ли применение ворот в помещениях с повышенной влажностью?
arrow

Да. В данном случае рекомендуется использовать антикоррозионный пакет.

Доступна ли покраска полотна ворот в нестандартные цвета?
arrow
Да. Полотно можно окрашивать в любой цвет по каталогу RAL.
ТЕХНОГРАД в регионах
Замер, доставка, монтаж, ремонт и сервис в любой точке Беларуси
Отдел продаж в Минске (офис)
+375 (29) 775-21-55
г. Минск, а/г Озерцо, ул. Дзержинского д. 26а, офис 5
ТЕХНОГРАД в Гродно
+375 (44) 775-25-62
г. Гродно, пр-т Космонавтов, д. 2Г
ТЕХНОГРАД в Могилеве
+375 (29) 124-50-68
г. Могилев, ул. Чайковского, д. 8
ТЕХНОГРАД в Гомеле
+375 (29) 124-51-62
г. Гомель, ул. Шилова, д. 16
ТЕХНОГРАД в Витебске
+375 (29) 124-76-56
г. Витебск, ул. Софьи Панковой, д. 1
ТЕХНОГРАД в Бресте
+375 29 124-71-79
г. Брест, ул. Гоголя, д. 3

Заказать звонок
