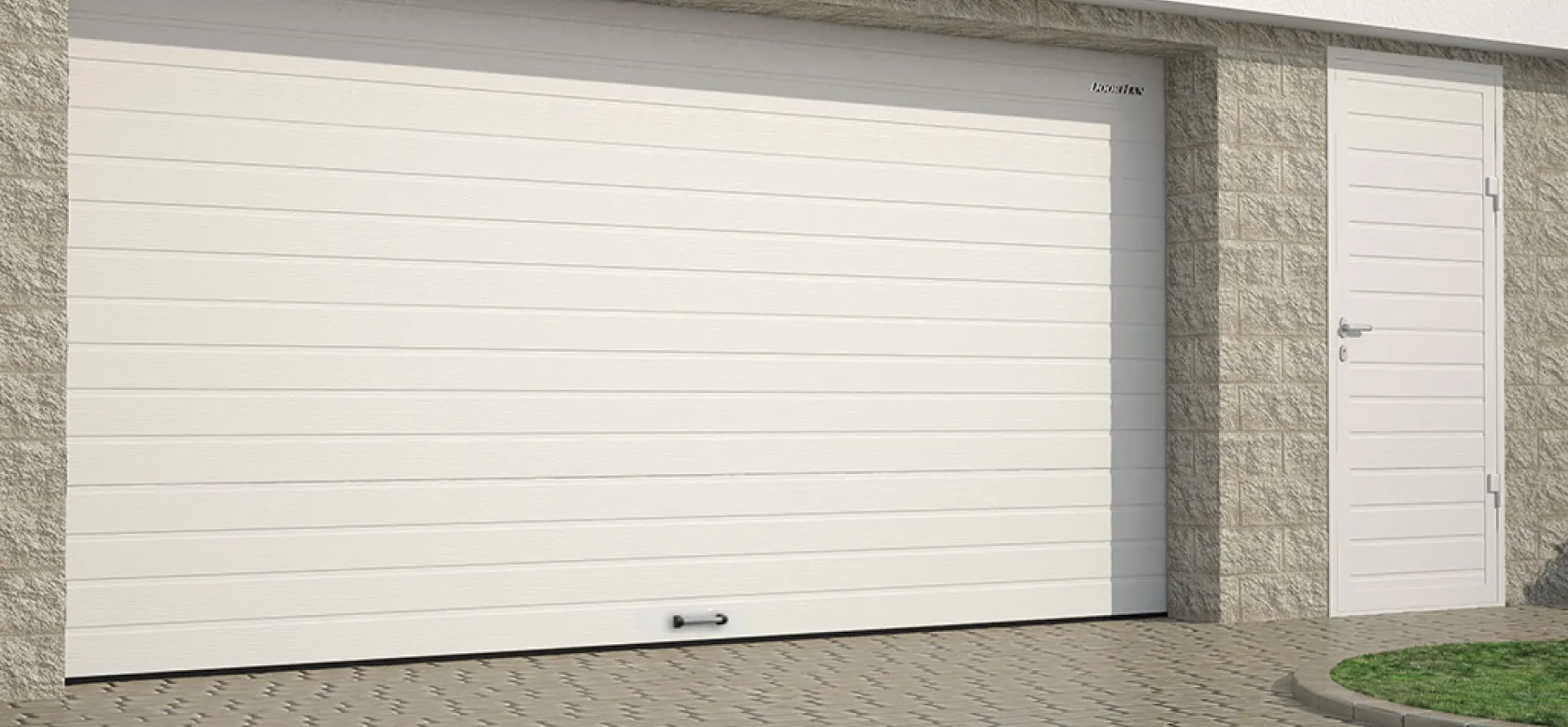

Гаражные секционные ворота

Модель гаражных секционных ворот RSD01BIW применяется в небольших технических помещениях, а также в гаражах, где нужно перекрыть входные проемы. Она закрывает следующее пространство:

  • По высоте от 1 800 до 3 000 миллиметров
  • По ширине от 2 000 до 3 500 миллиметров

Секционные ворота RSD01BIW устанавливаются в помещениях с небольшими пристенками и притолокой от 100 миллиметров. Если их нет, используется встроенный монтаж.

Модель хорошо зарекомендовала себя и в частном секторе. Богатый выбор оформления (как цвета, так и дизайна) позволяет вписать конструкцию в любые помещения. Дополнительно вы получаете термозащиту, поскольку проем надежно герметизируется. Добавьте к этому прочность, простоту в использовании и длительный срок службы — и перед вами будет идеальная модель.

Больше информацииМеньше информацииarrow-right-blue
Конструкция секционных ворот RSD01BIW
  1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
  2. Контурные боковые многокамерные уплотнители
  3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
  4. Верхний угловой кронштейн регулируемый
  5. Боковая опора с регулируемым роликодержателем
  6. Нижний угловой кронштейн с регулируемым роликодержателем
  7. Внутренняя петля
  8. Вертикальная направляющая в сборе
  9. Горизонтальная направляющая в сборе
  10. Дистанционный С-профиль
  11. Сэндвич-панель
  12. Кронштейн с двойным шкивом
  13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
  14. Ручка подъемная
  15. Задвижка (опция)
  16. Пружины растяжения
Дизайн
  • Панели
  • Поверхности
  • Цвета
Доска Доска
Горизонтальная полоса Горизонтальная полоса
Широкая центральная полоса Широкая центральная полоса
Филенка Филенка
Волна Волна
Горизонтальная полоса (внутренняя сторона панели) Горизонтальная полоса (внутренняя сторона панели)
Под дерево (внешняя сторона панели) Под дерево (внешняя сторона панели)
Stucco (внутренняя сторона панели) Stucco (внутренняя сторона панели)
RAL 9003 белый RAL 9003 белый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
RAL 7004 серый RAL 7004 серый
RAL 1014 бежевый RAL 1014 бежевый
RAL 5005 синий RAL 5005 синий
RAL 6005 зеленый RAL 6005 зеленый
RAL 7016 антрацит RAL 7016 антрацит
RAL 3000 красный RAL 3000 красный
RAL 3005 бордовый RAL 3005 бордовый
RAL 8017 коричнево-красный RAL 8017 коричнево-красный
RAL 8014 коричневый RAL 8014 коричневый
Золотой дуб (Golden Oak) Золотой дуб (Golden Oak)
Венге Венге
Нестандартный цвет по карте RAL Нестандартный цвет по карте RAL

Звоните и заказывайте лучшее решение для своего гаража в ТЕХНОГРАД!

Характеристики секционных ворот RSD01BIW
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м² * ч (ГОСТ 31174) 4,9
Вес полотна ворот, кг/м² 11,6 точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Параметр Показатель
Высота проема, мм от 1 800 до 3 000
Ширина проема, мм от 2 000 до 3 500
Притолока, мм от 100
Пристенки, мм от 100
Высота
Ширина
2000
2100
2200
2300
2400
2500
2600
2700
2800
2900
3000
3100
3200
3300
3400
3500
















































































































































































































  • 1800
  • 1900
  • 2000
  • 2100
  • 2200
  • 2300
  • 2400
  • 2500
  • 2600
  • 2700
  • 2800
  • 2900
  • 3000
Упаковка в картон Характеристики упаковки
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой;
комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм от 500 до 800
Высота, мм от 300 до 500
Длина, мм от 2 100 до 3 600
Вес брутто, кг до 100
Количество в упаковке упаковка щита — от 3 до 5 панелей;
упаковка направляющих — 1 система направляющих;
упаковка комплектации — 1 коробка с комплектацией
Комплектация секционных ворот RSD01BIW
  • Базовая
  • Дополнительная
Окно 607 × 202
Черное акриловое окно 607 × 202. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в черном тоне.
Окно 627 × 327
Черное акриловое окно 627 × 327. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в черном тоне.
Окно 452 × 302 белое
Белое акриловое окно 452 × 302. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в белом тоне.
Окно 452 × 302 коричневое
Коричневое акриловое окно 452 × 302. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в коричневом тоне.
Окно 452 × 302 белое с ракладкой крест
Белое акриловое окно 452 × 302 с раскладкой в виде креста. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в белом тоне.
Окно 452 × 302 коричневое с раскладкой крест
Коричневое акриловое окно 452 × 302 с раскладкой в виде креста. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в коричневом тоне.
Окно 452 × 302 белое с раскладкой ромб
Белое акриловое окно 452 × 302 с раскладкой в виде ромба. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в белом тоне.
Окно 452×302 коричневое с раскладкой ромб
Коричневое акриловое окно 452×302 с раскладкой в виде ромба. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в коричневом тоне.
Механическая задвижка
Механическая задвижка. Простой элемент для блокировки ворот изнутри. Отличается простотой в использовании и повышенной надежностью.
Механический замок
Механический замок. Надежный элемент для блокировки полотна в закрытом положении. Работает с двух сторон: изнутри и со стороны улицы.
Монтаж секционных ворот RSD01BIW
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

Чтобы приступить к установке конструкции, требуется точно снять все размеры. Для надежности измерений мы рекомендуем проводить замеры как минимум в трех точках. Вам потребуются следующие значения:

  • Н — расстояние от пола до верхней точки проема
  • В — Расстояние от правого до левого края проема
  • H — расстояние от верха проема до потолка. Минимальная допустимая величина — 100 миллиметров
  • b1 / b2 — левое / правое боковое расстояние. Расстояние от соответствующего края проема до ближайшего препятствия. Минимальная допустимая величина — 100 миллиметров
  • L — глубина помещения

При замере показателей Н и В за итоговый размер принимается наибольшая величина.

При замере показателей h, b1, b2 и L за итоговый размер принимается наименьшая величина.

К строительному объекту, где планируется установка ворот RSD01BIW предъявляется ряд требований:

  1. Перепад уровня пола по всей длине проема не более 10 миллиметра
  2. Обеспечение выдержки монтажной плоскости
  3. Наличие монолитного основания под направляющие. Дополнительное армирование или окантовка, если такого основания нет


Конструкция ворот RSD01BIW подразумевает один из трех доступных способов монтажа:

Накладной. Это классический тип установки такой конструкции. Направляющие крепятся на пристенки и притолоку с внутренней стороны.

Встроенный. К такому способу прибегают, когда пристенки отсутствуют. Встык на проем устанавливается несущий наличник, а к нему крепятся направляющие. Для устранения неровности стен используется система регулируемых кронштейнов. Возможна окраска несущего наличника в один из двух цветов, чтобы элемент не выделялся на фоне остальной конструкции: RAL 9003 (белый) или RAL 8014 (коричневый).

Встроенных внахлест. Метод применяется также при отсутствии пристенков. Несущий наличник устанавливается не встык, а внахлест (20 миллиметров). Для устранения неровности стен используется система регулируемых кронштейнов. Возможна окраска несущего наличника в один из двух цветов, чтобы элемент не выделялся на фоне остальной конструкции: RAL 9003 (белый) или RAL 8014 (коричневый).

Низкий подъем (пружины растяжения)

Усл. обозначение,
наименование параметра
Расчетная формула
Высота проема H, мм H
Высота притолоки h, мм h ≥ 100;
(h ≥ 130 при использовании потолочного привода)
Ширина проема B, мм B
Высота угловой стойки A, мм H + 54
Высота вертикальной направляющей A1, мм А − 552
Длина горизонтальных направляющих E, мм Н + 440
Минимальное боковое пространство S, мм 100
Зона расположения потолочного привода P, мм Н + 1 185
Перекрытие проема в открытом положении n, мм 230 (без привода);
40–60 (с потолочным приводом)
Документация по секционным ворота RSD01BIW
Условия эксплуатации секционных ворот RSD01BIW

Наша задача — не только продать вам гаражные секционные ворота RSD01BIW, но и научить правильно пользоваться ими. Поэтому обязательно ознакомьтесь с этой информацией, чтобы конструкция служила долго:

  1. Вручную открывать или закрывать ворота разрешается только с помощью специальной ручки. Прилагать чрезмерные усилия нельзя, а также пытаться открыть их с помощью резких рывков.
  2. Вес конструкции балансируется пружинами растяжения, что позволяет полотну плавно передвигаться по направляющим.
  3. В зоне действия ворот во время работы нельзя находиться людям, животным или посторонним предметам. Также в этой зоне запрещается передвигаться.
  4. Нельзя препятствовать свободному закрытию или открытию полотна, а также подвергать конструкцию механическим повреждениям.
  5. Направляющие и ролики важно поддерживать в чистоте. Иначе будет нарушена плавность хода, а при установке электрического привода, он будет постоянно перегружаться, что сократит срок его службы.
Видео секционных ворот RSD01BIW
Готовые решения
  • Гаражные секционные ворота RSD01BIW
Гаражные секционные ворота DoorHan RSD01BIW коричневые RAL8017
Гаражные секционные ворота DoorHan RSD01BIW коричневые RAL8017
коричневый RAL 8017, RSD01, ручное, секционные
1 615 руб.
Заказать
Автоматические гаражные ворота DoorHan RSD01 коричневые
Автоматические гаражные ворота DoorHan RSD01 коричневые
коричневый RAL 8017, RSD01, автоматическое, секционные
2 033 руб.
Заказать
Секционные ворота для гаража DoorHan RSD01 черные (антрацит RAL7016)
Секционные ворота для гаража DoorHan RSD01 черные (антрацит RAL7016)
антрацит RAL 7016, RSD01, ручное, секционные
1 615 руб.
Заказать
Ворота секционные подъемные DoorHan RSD01
Ворота секционные подъемные DoorHan RSD01
коричневый RAL 8017, RSD01, ручное, секционные
2 100 руб.
Заказать
Подъемные секционные ворота в гараж DoorHan коричневые
Подъемные секционные ворота в гараж DoorHan коричневые
коричневый RAL 8017, RSD01, автоматическое, секционные
2 518 руб.
Заказать
Секционные ворота гаражные DoorHan RSD01
Секционные ворота гаражные DoorHan RSD01
антрацит RAL 7016, RSD01, ручное, секционные
2 100 руб.
Заказать
Секционные ворота для гаража DoorHan RSD01 антрацит
Секционные ворота для гаража DoorHan RSD01 антрацит
антрацит RAL 7016, RSD01, автоматическое, секционные
2 518 руб.
Заказать
Ворота секционные для гаража DoorHan RSD01
Ворота секционные для гаража DoorHan RSD01
коричневый RAL 8017, RSD01, ручное, секционные
1 976 руб.
Заказать
Секционные ворота в гараж DoorHan RSD01 коричневые
Секционные ворота в гараж DoorHan RSD01 коричневые
коричневый RAL 8017, RSD01, автоматическое, секционные
2 394 руб.
Заказать
Секционные ворота для гаража DoorHan RSD01 RAL7016
Секционные ворота для гаража DoorHan RSD01 RAL7016
антрацит RAL 7016, RSD01, ручное, секционные
1 976 руб.
Заказать
Секционные ворота автоматические для гаража DoorHan RSD01
Секционные ворота автоматические для гаража DoorHan RSD01
антрацит RAL 7016, RSD01, автоматическое, секционные
2 394 руб.
Заказать

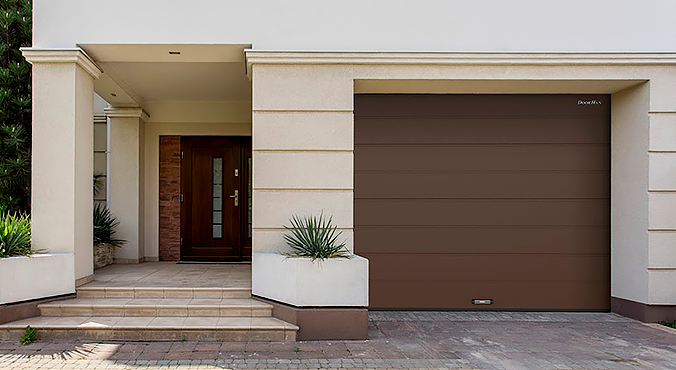

Секционные ворота для гаража DoorHan RSD01 RAL8017
Секционные ворота для гаража DoorHan RSD01 RAL8017
коричневый RAL 8017, RSD01, ручное, секционные
2 014 руб.
Заказать

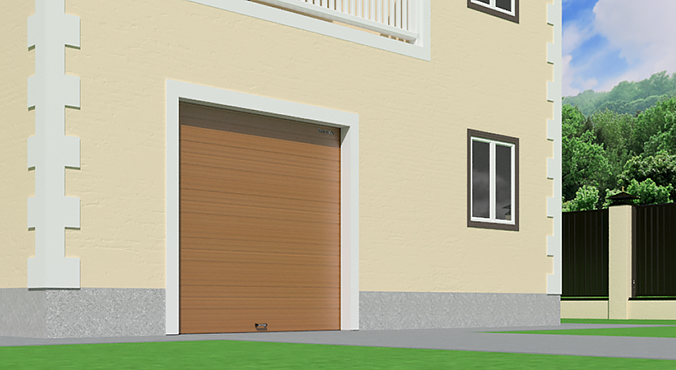

Секционные ворота для гаража автоматические DoorHan RSD01
Секционные ворота для гаража автоматические DoorHan RSD01
коричневый RAL 8017, RSD01, автоматическое, секционные
2 432 руб.
Заказать

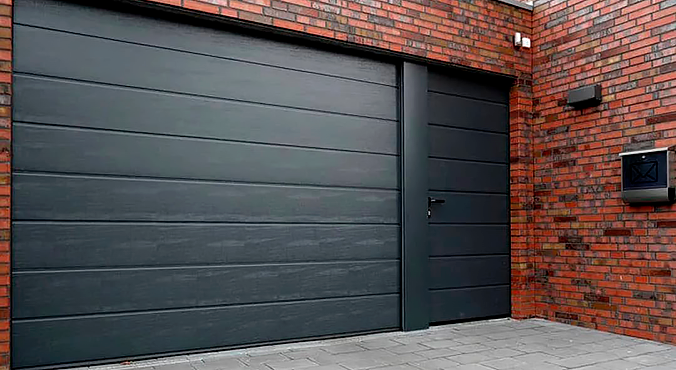

Секционные ворота для гаража DoorHan RSD01 антрацит RAL7016
Секционные ворота для гаража DoorHan RSD01 антрацит RAL7016
антрацит RAL 7016, RSD01, ручное, секционные
2 014 руб.
Заказать
Секционные ворота для гаража DoorHan RSD01 антрацит RAL7016 автоматические
Секционные ворота для гаража DoorHan RSD01 антрацит RAL7016 автоматические
антрацит RAL 7016, RSD01, автоматическое, секционные
2 432 руб.
Заказать

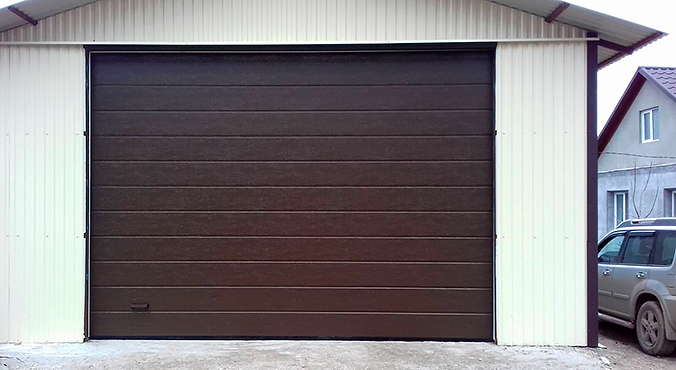

Ворота гаражные подъемно-секционные DoorHan RSD01 коричневые
Ворота гаражные подъемно-секционные DoorHan RSD01 коричневые
коричневый RAL 8017, RSD01, ручное, секционные
1 810 руб.
Заказать

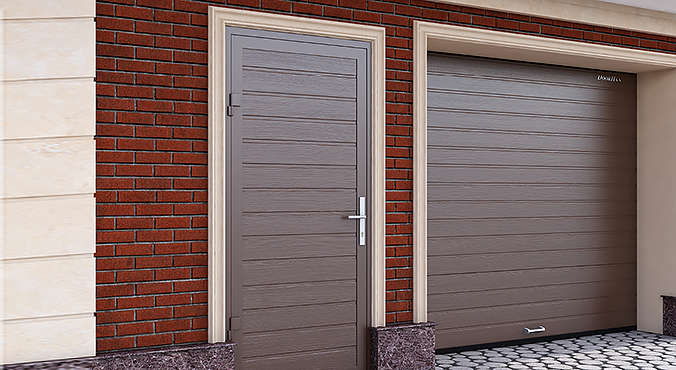

Ворота гаражные подъемно-секционные DoorHan RSD01 автоматические коричневые
Ворота гаражные подъемно-секционные DoorHan RSD01 автоматические коричневые
коричневый RAL 8017, RSD01, автоматическое, секционные
2 228 руб.
Заказать
Ворота гаражные подъемно-секционные DoorHan RSD01 антрацит
Ворота гаражные подъемно-секционные DoorHan RSD01 антрацит
антрацит RAL 7016, RSD01, ручное, секционные
1 810 руб.
Заказать

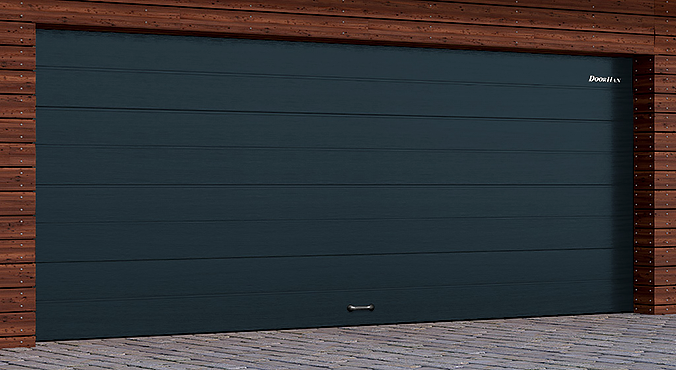

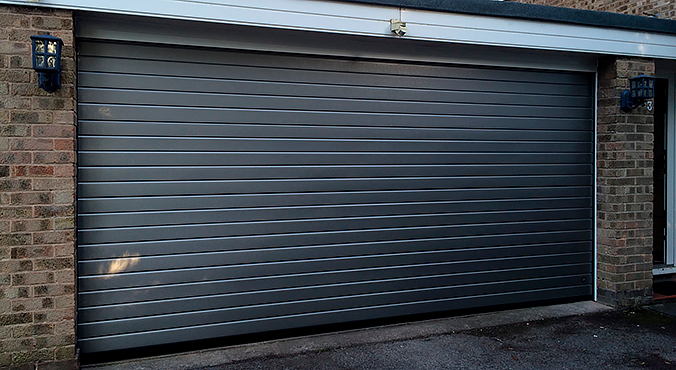

Ворота гаражные подъемно-секционные DoorHan RSD01 автоматические антрацит
Ворота гаражные подъемно-секционные DoorHan RSD01 автоматические антрацит
антрацит RAL 7016, RSD01, автоматическое, секционные
2 228 руб.
Заказать

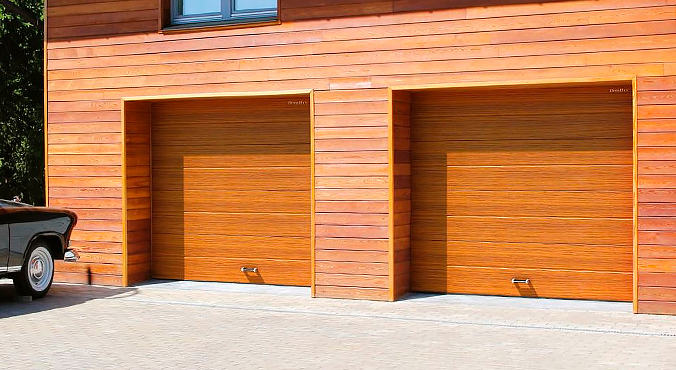

Ворота гаражные подъемно-секционные DoorHan RSD01
Ворота гаражные подъемно-секционные DoorHan RSD01
коричневый RAL 8017, RSD01, ручное, секционные
1 876 руб.
Заказать
Вопрос-ответ
Можно ли установить автоматику через некоторое время после установки ворот?
arrow
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Насколько крепки от взломов секционные ворота?
arrow
Безопасность и надежность секционных ворот от несанкционированного проникновения не вызывает сомнений. В ручном режиме для запирания используются наружный ригельный замок и металлическая задвижка изнутри гаража. В случае автоматических ворот электропривод служит надежным запирающим устройством.
На сколько уменьшатся высота и ширина проема после установки секционных ворот?
arrow
После монтажа ширина проема уменьшится на 10 мм за счет выступа боковых уплотнителей, а высота проема зависит уже от выбранного типа подъема и типа управления.
Можно ли с одного пульта управлять сразу несколькими конструкциями?
arrow
Да, можно. Пульты имеют 4 радиоканала. С помощью одного такого пульта можно управлять четырьмя конструкциями.
Можно ли самому установить гаражные секционные ворота?
arrow
Да, возможно! Мы обеспечим вас печатной и видео инструкцией по монтажу. Но при этом гарантия на продукцию не будет распространяться, т. к. срок службы на 50% зависит от качественного монтажа, выполненного опытными квалифицированными монтажниками.
Как открыть автоматические ворота, если пропало электричество?
arrow
В случае отключения электроэнергии ворота остаются в запертом состоянии. Их можно поднять изнутри гаража вручную, используя ручной аварийный расцепитель, а в случае отсутствия дополнительного входа в гараж необходимо установить наружный аварийный расцепитель, с помощью которого можно разблокировать ворота и поднять их вручную.
Какое пространство должно быть в сторону открывания откатных ворот, чтобы можно было их установить?
arrow
В сторону отката ворот расстояние должно быть равно ширине проема +40%.
Какой должен быть размер проема для гаражных ворот?
arrow
Проем может быть абсолютно любого размера, т. к. ворота изготавливаются по Вашему индивидуальному размеру.
Как подготовить проем для гаражных ворот?
arrow
Стены, притолока и пол гаража должны быть в одной плоскости (по уровню), не закрыты коммуникациями. Боковые поверхности проема ворот должны быть вертикальными. Пол помещения, желательно, должен иметь окончательный уровень («ноль»), либо иметь отметку («чистовая отделка»).
Для чего подходят гаражные секционные ворота?
arrow
Область применения очень широкая: для гаража, на дачу, для склада, на СТО или мойку, для цеха или ангара и т. д.
В чем разница между гаражными и промышленными воротами?
arrow
Принципиальной разницы между ними нет. Конструкция и технологии одни и те же. Разница может быть только в размере, типе подъема и, соответственно, использовании более прочных креплений и элементов.
Могу ли я купить ворота не в Минске?
arrow
Да, конечно! Вы можете приобрести нашу продукцию в Минске, за Минском и в любой точке Беларуси, т. к. мы работаем по всей стране. Некоторые заказы мы выполняем и за пределами страны.
Что такое роллетные и рулонные ворота?
arrow
Чаще всего под этими определениями подразумеваются классические гаражные секционные ворота, ведь они как и роллетные двигаются вверх, но, в отличие от роллеты, полотно которой наматывается в специальный короб, секционные ворота уходят под потолок гаража.
Что такое подъемно-поворотные ворота?
arrow
Все крупнейшие производители в мире отказались от данной конструкции ворот. Современным вариантом являются секционные ворота, изготовленные из «теплых» и надежных сэндвич-панелей.
Допустимо ли применение ворот в помещениях с повышенной влажностью?
arrow

Да. В данном случае рекомендуется использовать антикоррозионный пакет.

Доступна ли покраска полотна ворот в нестандартные цвета?
arrow
Да. Полотно можно окрашивать в любой цвет по каталогу RAL.
ТЕХНОГРАД в регионах
Замер, доставка, монтаж, ремонт и сервис в любой точке Беларуси
Отдел продаж в Минске (офис)
+375 (29) 775-21-55
г. Минск, а/г Озерцо, ул. Дзержинского д. 26а, офис 5
ТЕХНОГРАД в Гродно
+375 (44) 775-25-62
г. Гродно, пр-т Космонавтов, д. 2Г
ТЕХНОГРАД в Могилеве
+375 (29) 124-50-68
г. Могилев, ул. Чайковского, д. 8
ТЕХНОГРАД в Гомеле
+375 (29) 124-51-62
г. Гомель, ул. Шилова, д. 16
ТЕХНОГРАД в Витебске
+375 (29) 124-76-56
г. Витебск, ул. Софьи Панковой, д. 1
ТЕХНОГРАД в Бресте
+375 29 124-71-79
г. Брест, ул. Гоголя, д. 3

Заказать звонок
