RSD02ALU — алюминиевые ворота на торсионном механизме. Те же проёмы, что у стальной версии, — до 6 000×3 500 мм. Но вес полотна — 9,5 кг/м², а не 13 кг/м², как у RSD02. Меньше вес — меньше нагрузка на торсион — дольше без замены. Алюминий не ржавеет там, где стальные панели уже потребовали бы окраски или замены. Теплопроводность — 1,13 м²·°С/Вт, звукоизоляция — 24 дБ, класс А. Ресурс — 25 000 циклов, усилие открытия — до 150 Н.
Особенности
- Алюминиевые панели 40 мм с усилением под опоры; вес 9,5 кг/м².
- Теплопроводность 1,13 м²·°С/Вт, звукоизоляция 24 дБ — класс А.
- Торсион 25 000 циклов, усилие до 150 Н.
- Цвета RAL 9003 и RAL 8017, дизайн: «доска», «под дерево», Stucco.
Преимущества
- Лёгкое полотно продлевает ресурс торсионного механизма.
- Алюминий не корродирует при влажности и контакте с водой.
- Класс А по теплу и звуку без надбавки за комплектацию.
- По заказу: защита от обрыва пружины и троса, калитка, окна, привод.
- Система уравновешивания полотна ворот (пружинно-торсионный механизм)
- Концевой П-образный опорный кронштейн
- Верхний профиль
- Направляющие для полотна ворот
- Опора с роликодержателем и роликом
- Угловая стойка
- Боковая крышка
- Устройство защиты от обрыва пружины
- Система крепления к потолку
- Верхний опорный кронштейн
- Верхний уплотнитель
- Петля
- Полотно ворот из сэндвич-панелей
- Задвижка (опция)
- Нижний опорный кронштейн
- Нижний профиль с уплотнителем
- Ручка
- Панели
- Поверхности
- Цвета
Доска
Под дерево (внешняя сторона панели)
Stucco (внутренняя сторона панели)
RAL 9003 белый
RAL 8017 коричнево-красный
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А) | значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) | |
| Безотказность, количество циклов открывания-закрывания, не менее | 25 000 | |
| Усилие ручного открывания и закрывания, Н, не более | 150 | |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 | |
| Объемная воздухопроницаемость, м³/м² * ч (ГОСТ 31174) | 4,9 | |
| Вес полотна, кг/м² | 9,5 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 2 000 до 6 000 |
| Высота проема, мм | от 1 800 до 3 500 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 120 |
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании |
| Состав | картон пятислойный, пенопласт, стретч-пленка, скотч |
| Ширина, мм | от 500 до 800 |
| Высота, мм | от 200 до 400 |
| Длина, мм | от 2 100 до 6 100 |
| Вес брутто, кг | до 200 |
| Количество в упаковке | упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией |
- Базовая
- Дополнительная
- Окрашенная пружина.
- Окрашенные направляющие.
- Окрашенные боковые крышки.
- Нержавеющие боковые опоры, метизы, петли.
- Нержавеющий трос.
- Подготовка объекта
- Способы монтажа
- Конструктивные решения
Перед установкой гаражных секционных ворот RSD02ALU потребуется провести несколько замеров. Чтобы измерение каждого значения оказалось максимально точным, их следует проводить как минимум по трем точкам. Для показателей «Н» и «В» за итоговое значение принимаются максимальные значения измерений, а для показателей «h», «b1» и «b2» — минимальные.
- Н — высота проема.
- В — ширина проема.
- h — притолока.
- b1 / b2 — левое или правое боковое расстояние. Минимальная величина — 120 миллиметров.
- L — глубина помещения.
Чтобы монтаж прошел успешно, требуется соблюдение нескольких правил:
- Обеспечить перепад уровня пола не более 10 миллиметров.
- Выдерживать монтажную плоскость.
- Направляющие устанавливать на монолитное основание. Если его нет, дополнительно армировать проем или делать окантовку.
Для установки гаражных подъемных ворот RSD02ALU подходит только накладной способ. При таком методе направляющие монтируются на пристенки и притолоку с внутренней стороны проема.
Низкий подъем, барабан спереди
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 230; ≥ 260 (под привод) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 110 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А – 543 |
| A2, мм Высота горизонтальной направляющей | А – 106 |
| E, мм Длина горизонтальных направляющих | Н + 300 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | до 190 — без привода, ширина проема до 4 500; до 235 — без привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500 |
Низкий подъем, барабан спереди (стандартный комплект направляющих RKTN)
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 160 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 54 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А – 552 |
| A2, мм Высота горизонтальной направляющей | А – 115 |
| E, мм Длина горизонтальных направляющих | Н + 440 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | до 245 — без привода, ширина проема до 4 500; до 300 — без привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500 |
Низкий подъем, барабан сзади
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 150; ≥ 160 (с потолочным приводом) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | при h > 170: H + 110; при 150 ≤ h ≤ 170: H + h – 60 |
| Ab, мм Высота оси вала и барабана | при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h – 47 |
| A1, мм Высота вертикальной направляющей | А – 543 |
| A2, мм Высота горизонтальной направляющей | А – 106 |
| E, мм Длина горизонтальных направляющих | Н + 510 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с потолочным приводом) |
Стандартный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | R381: ≥ 420; R305: ≥ 350 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
| Ab, мм Высота оси вала и барабана | A + 97 |
| A1, мм Высота вертикальной направляющей | R381: A – 580; R305: A – 490 |
| A2, мм Высота горизонтальной направляющей | А – 110 |
| E, мм Длина горизонтальных направляющих | R381: H + 200; R305: H + 250 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 060 |
| Q, мм Зона расположения привода на вал | 300 |
Стандартный наклонный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 250...985 |
| Ab, мм Высота оси вала и барабана | А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н – 300 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
Высокий подъем
| Усл. обозначения, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | по умолчанию h – 330 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | A + 86/97 |
| A1, мм Высота вертикальной направляющей | А – 580 |
| A2, мм Высота горизонтальной направляющей | А – 53 |
| E, мм Длина горизонтальных направляющих | H – НL + 470...600 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
Наклонный высокий подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н + HL – 330...580 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
Вертикальный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > Н + 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | A + 166 |
| A1, мм Высота вертикальной направляющей | H |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
Мы хотим дать вам максимум полезной информации, чтобы вы наслаждались каждым днем использования гаражных подъемных ворот RSD02ALU. Поэтому предлагаем пользоваться простыми правилами эксплуатации, чтобы продлить срок службы конструкции.
С воротами нет проблем, если полотно передвигается плавно по направляющим, без рывков. Сама конструкция должна быть сбалансированной — ее вес компенсируется крутящим моментом пружины.
- Возможно ручное открытие и закрытие ворот. Для этого обязательно использование специальной ручки без дополнительных усилий. Не рекомендуется также пытаться открыть или закрыть гаражные ворота рывками.
- В процессе работы в зоне проема запрещается находиться людям, животным, а также посторонним предметам.
- Когда полотно приходит в движение, под ним запрещается передвигаться. Это приводит к травмам и повреждениям не только людей и домашних животных, но и полотна ворот.
- Механические воздействия на полотно и другие элементы конструкции запрещены.
- Рекомендуем регулярно проводить чистку не только полотна, но также направляющих и роликов. В противном случае, загрязнения приведут к отсутствию плавного хода. А с использованием электрического привода, это станет причиной его работы на максимальной мощности и ускоренному износу.

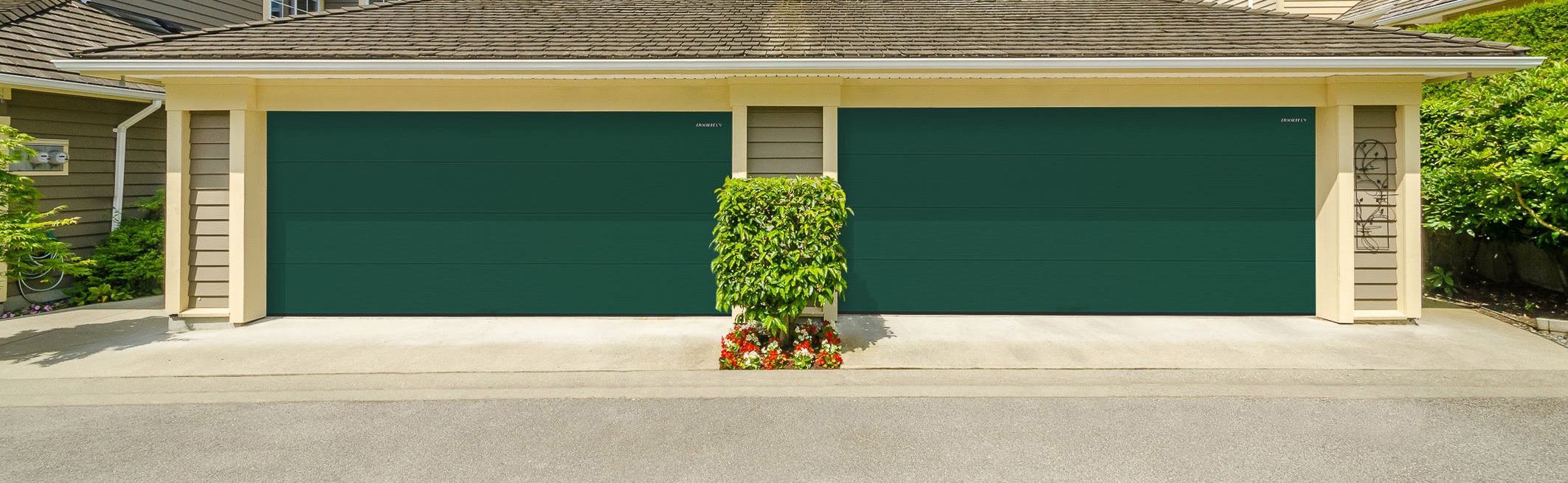

- Гаражные подъемные ворота DoorHan RSD02ALU
