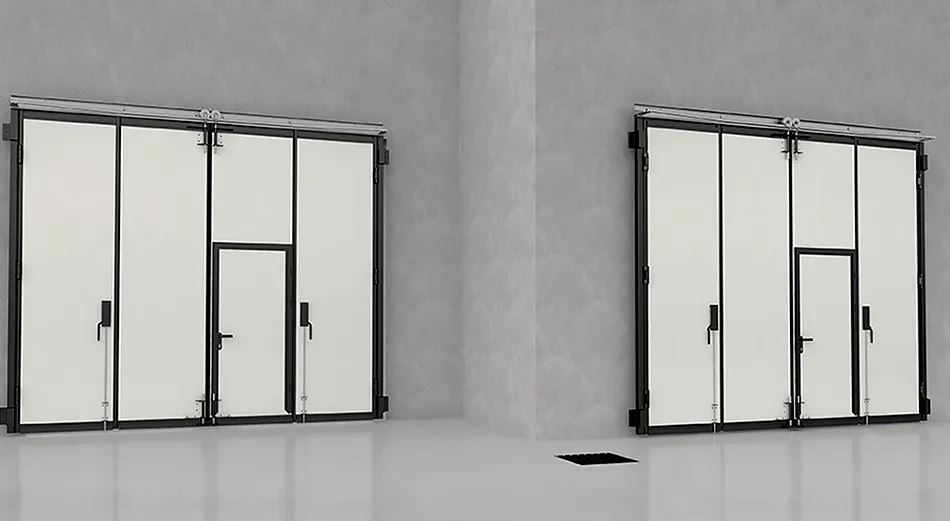

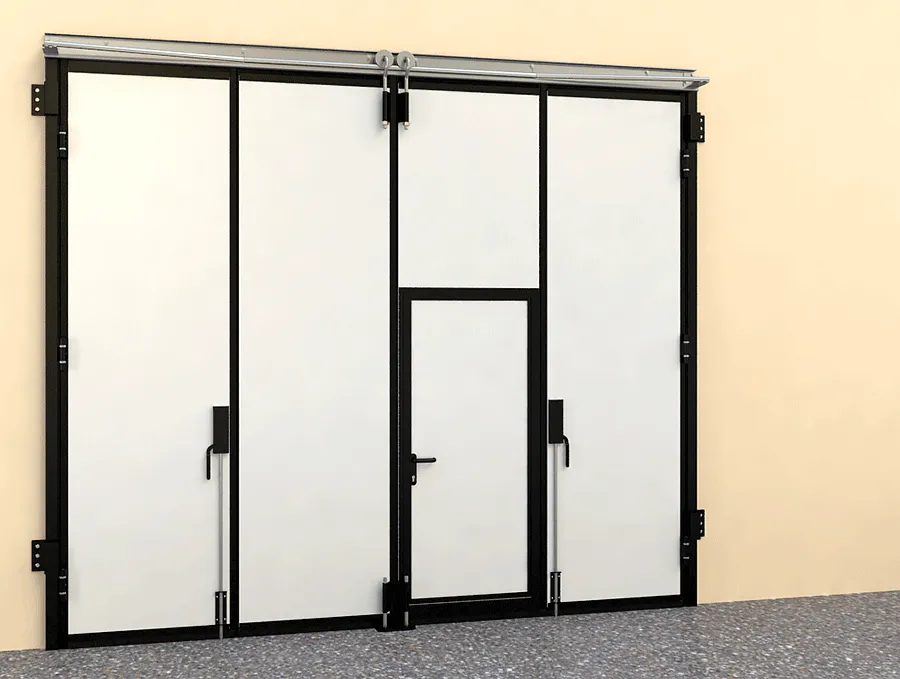

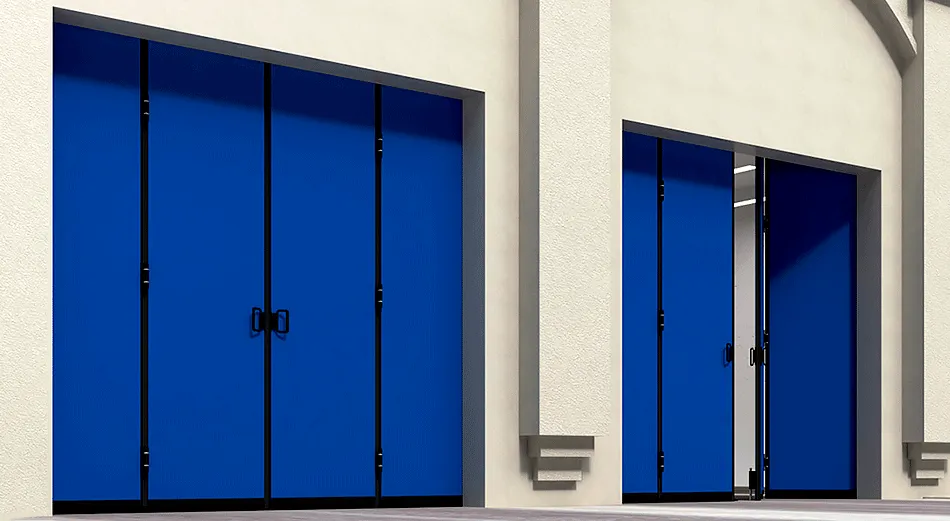

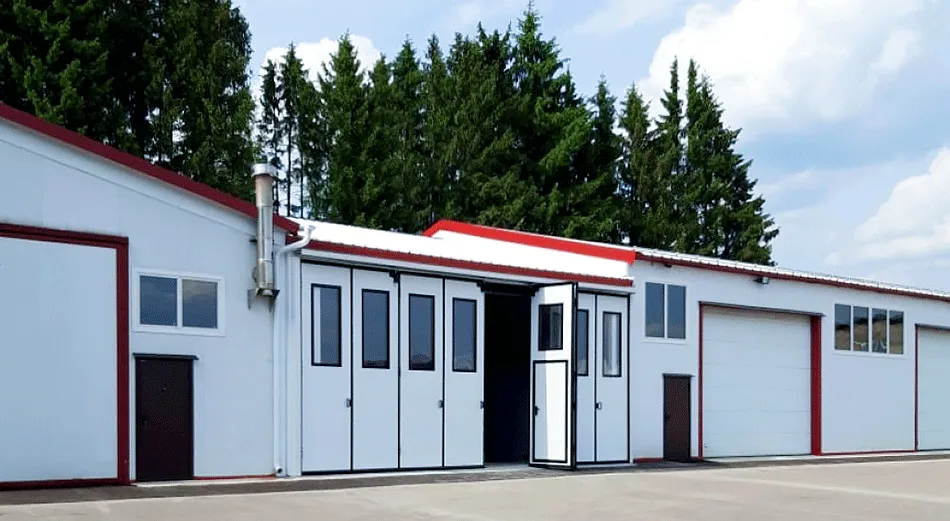

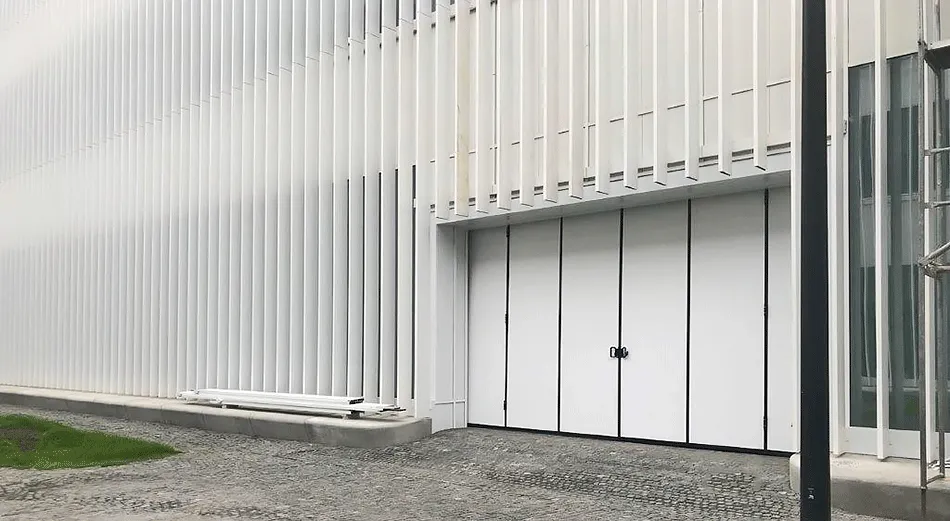

Складные (складчатые) ворота

Промышленные складные ворота без нижней направляющей используются на производственных предприятиях и в помещениях, где требуется перекрыть большие проемы. Допустимые значения по ширине — от 1 400 до 8 200 миллиметров, по высоте — от 2 000 до 6 000 миллиметров.

  • Склады
  • Гаражные комплексы
  • Депо автотранспорта
  • Ангары
  • Автосалоны и т. д.

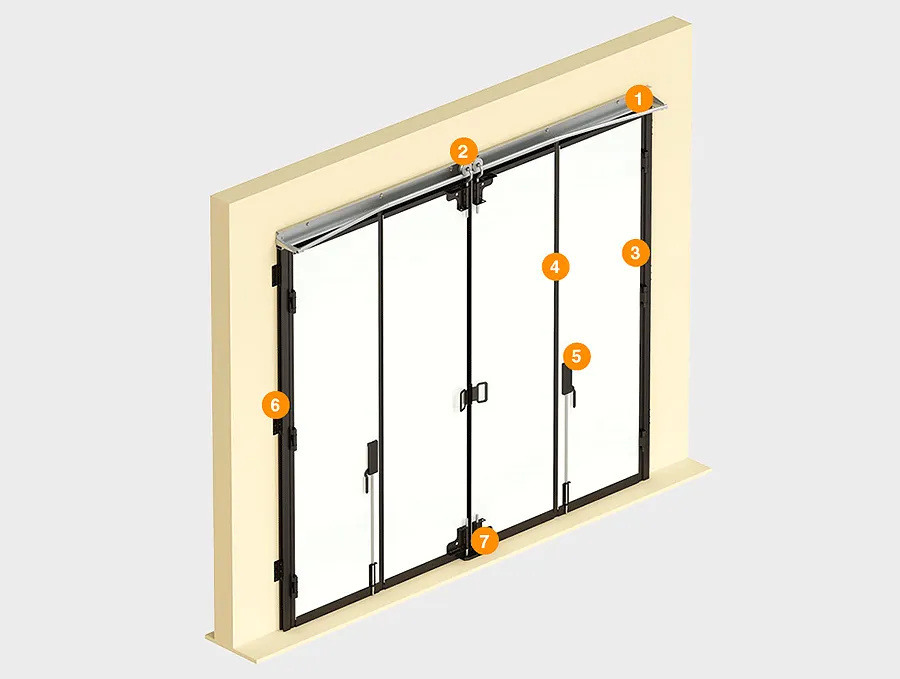

Конструкция промышленных складных ворот без нижней направляющей
  1. Отклоняющая система
  2. Опора роликовая стальная
  3. Стойка крепления полотна ворот
  4. Шиповой уплотнитель
  5. Вертикальная ригельная задвижка
  6. Кронштейн крепления стойки
  7. Ловитель
  • Поверхности
  • Цвета
Гладкая (внешняя) Гладкая (внешняя)
RAL 1014 бежевый RAL 1014 бежевый
RAL 3005 бордовый RAL 3005 бордовый
RAL 5005 синий RAL 5005 синий
RAL 6005 зеленый RAL 6005 зеленый
RAL 7004 серый RAL 7004 серый
RAL 8014 коричневый RAL 8014 коричневый
RAL 9003 белый RAL 9003 белый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
Нестандартный цвет по карте RAL Нестандартный цвет по карте RAL
Характеристики складных ворот без нижней направляющей
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Воздухонепроницаемость по ГОСТ 26602.2-99, Па 50
Водонепроницаемость по ГОСТ 26602.2-99, Па 50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ 26602.5-2001 480
(класс Г)

Приведенное сопротивление теплопередаче, м² * °С/Вт 0,65
Безотказность, количество циклов открывания-закрывания, не менее 20 000 минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м² 25
Группа горючести по ГОСТ 30244-94 Г2
(умеренно горючие)

Группа воспламеняемости по ГОСТ 30402-96 В2
(умеренно воспламеняемые)

Параметр Показатель
Ширина проема, мм от 1 400 до 8 200
Высота проема, мм от 2 000 до 6 000
Притолока, мм от 150
Пристенки, мм от 201 до 621
Упаковка в дерево Характеристики упаковки
Состав пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм длина упаковки зависит от длины сэндвич-панелей
Ширина, мм ширина упаковки равна ширине сэндвич-панелей + 150 мм
Высота, мм зависит от количества сэндвич-панелей
Комплектация складных ворот без нижней направляющей
  • Базовая
  • Дополнительная

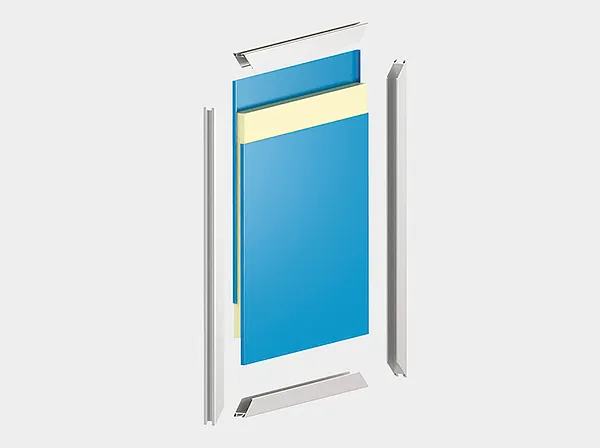

Полотно ворот
Полотно ворот состоит из сэндвич-панелей. Их толщина — 55 миллиметров. Все панели заполнены пенополиуретаном. Они не промерзают и минимизируют потери тепла в помещении. Полотно поставляется уже в собранном виде из стальных панелей, петель, роликов, резиновых уплотнителей. Могут наполняться различными материалами в соответствии с пожеланиями заказчика.

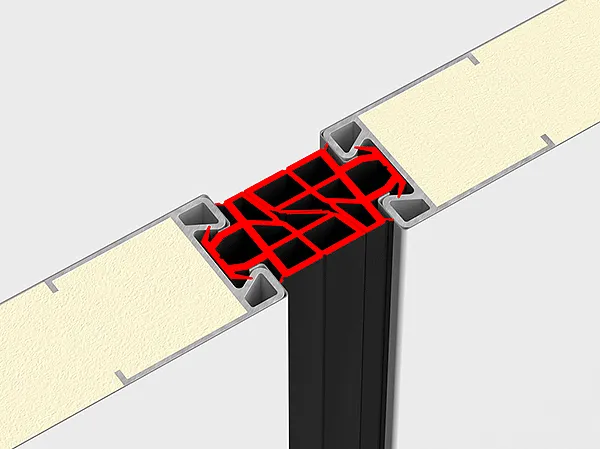

Шиповой EPDM-уплотнитель
Шиповой EPDM-уплотнитель. Надежно герметизирует стыки между панелями.

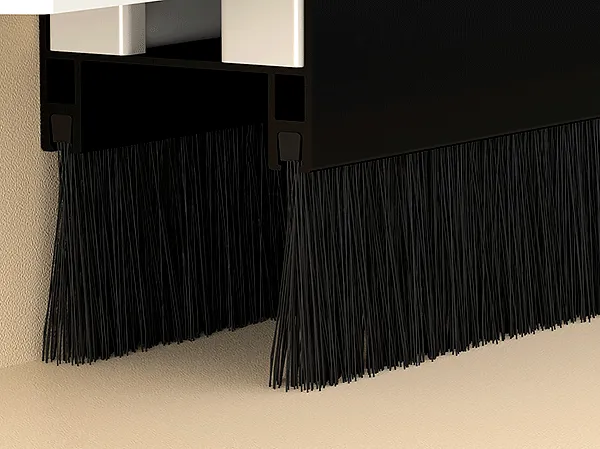

Щеточный уплотнитель
Щеточный уплотнитель. Устанавливается внизу полотна и служит для герметизации ворот по двум направлениям: сверху и снизу.

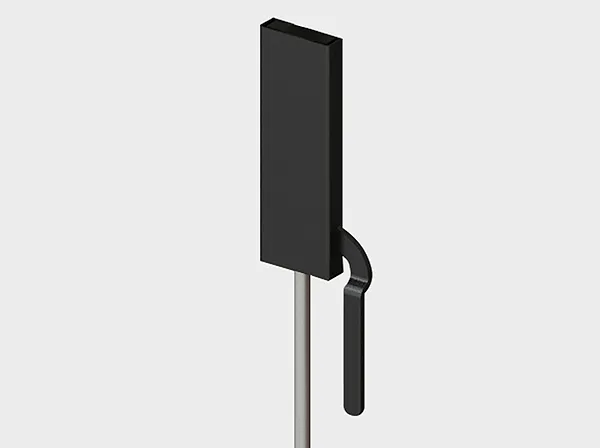

Ригельная задвижка
Ригельная задвижка. Устанавливается изнутри и надежно фиксирует ворота в закрытом положении, не допуская их самопроизвольного открытия.

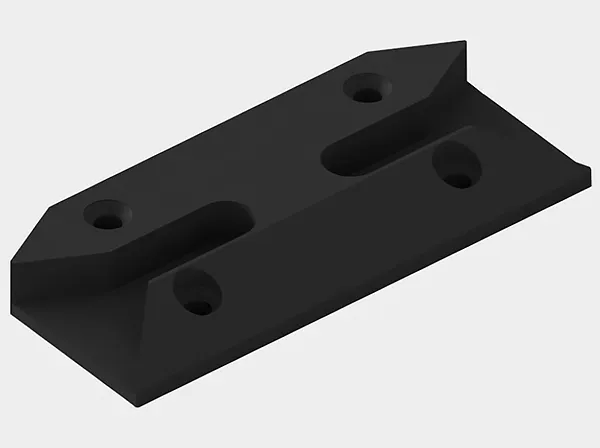

Центральный ловитель
Центральный ловитель. Увеличивает устойчивость конструкции.

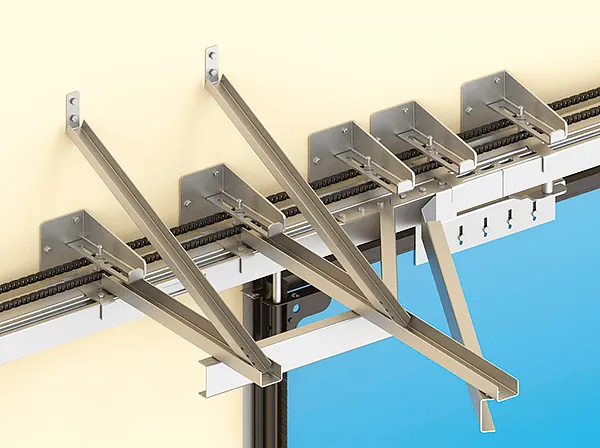

Направляющая верхняя
Верхняя направляющая с отклоняющими системами. Формирует компактную пачку панелей.

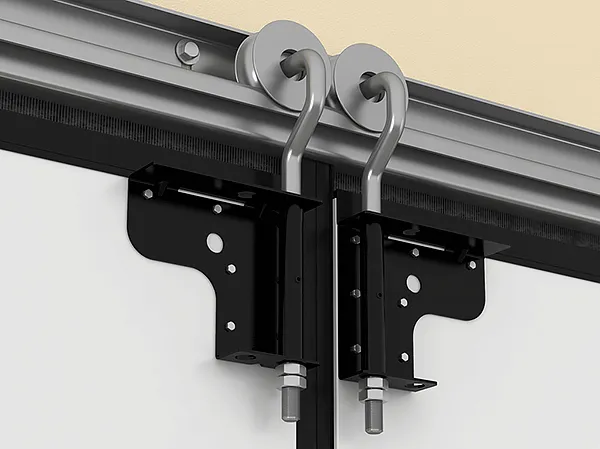

Кронштейны и роликовые опоры
Кронштейны и роликовые опоры. Крепят ролики к полотну.

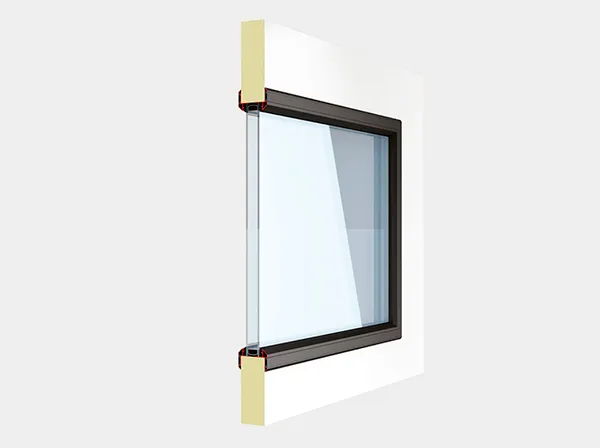

Окно
Окно в алюминиевой раме. Заполнено прозрачным поликарбонатом, толщина которого 3 миллиметра. Рама выполнена в стандартном цвете — черный RAL 9005.

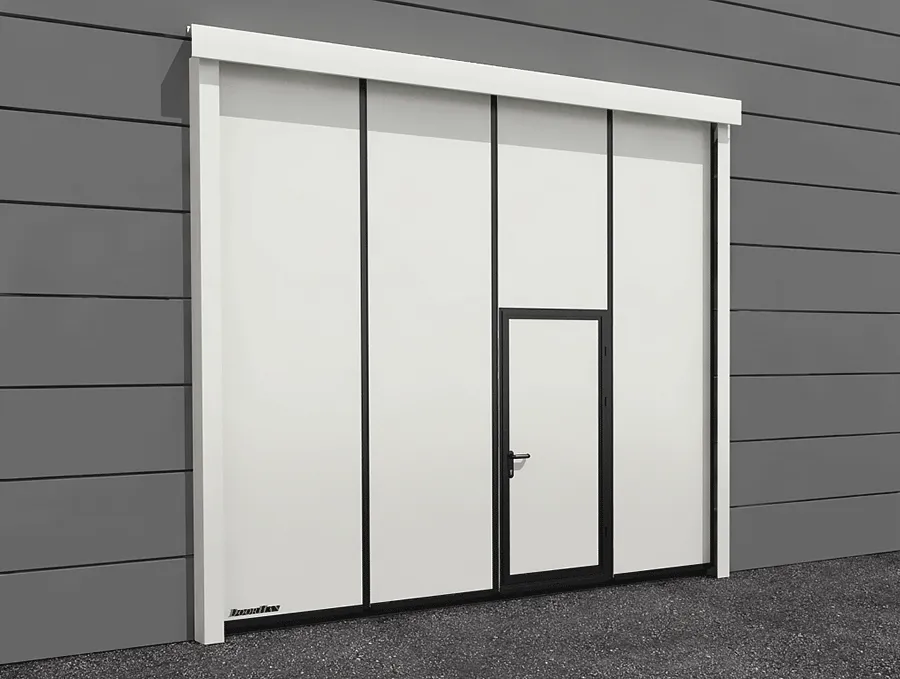

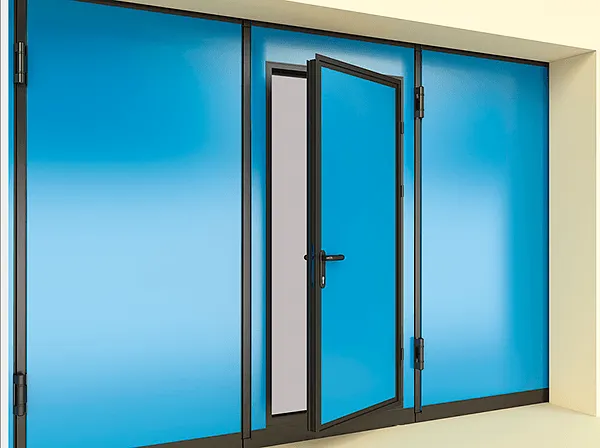

Калитка
Калитка. Выполнена в алюминиевой раме стандартного черного цвета RAL 9005.
Монтаж складных ворот без нижней направляющей
  • Подготовка
  • Способы

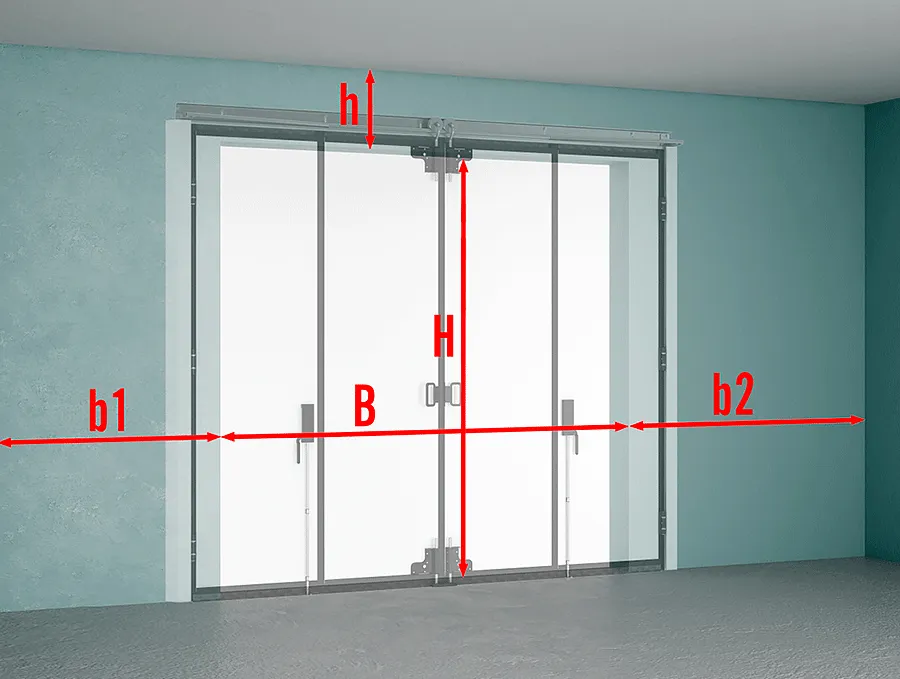

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого края до правого края проема).

h — притолока (расстояние от верха проема до препятствия должно составлять минимум 150 мм).

b1 / b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требование к строительному объекту: при замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.

Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.

Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.

Документация по складным воротам без нижней направляющей
Условия эксплуатации складных ворот без нижней направляющей
  1. Для обеспечения надежной и бесперебойной работы промышленных складных ворот без нижней направляющей рекомендуется регулярно проводить их технический осмотр и обслуживание.
  2. Ручное открывание и закрывание ворот должно производиться только с помощью ручки.
  3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
  4. Не допускайте загрязнения направляющей и роликов.
  5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
  6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Вопрос-ответ
Для чего подходят промышленные складные ворота?
arrow
Складные ворота подходят для установки в складские и гаражные комплексы, автотранспортные депо, автосалоны и выставочные комплексы, монтажно-испытательные корпуса, стадионы и спортивные сооружения, цеха с мостовыми кранами, авиационные ангары и эллинги для хранения и обслуживания воздушных судов.
Какие складные ворота лучше выбрать?
arrow
Выбор типа складных ворот зависит от назначения объекта и необходимых размеров ворот. Более подробно читайте в статье.
Какие существуют дополнительные опции складных ворот?
arrow
Автоматизации ворот, а также установка панорамного заполнения, окон и калиток.
Какой должен быть размер проема для промышленных ворот?
arrow
Проем может быть абсолютно любого размера, т. к. ворота изготавливаются по вашему индивидуальному размеру.
Где можно купить складные ворота?
arrow
Вы можете осуществить заказ из любой точки Беларуси. Наш специалист приедет и детально проконсультирует по всем воросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
