Name: DoorHan ISD02
Brand: Tehnograd
SKU: 167
Availability: InStock
Rating: 4.4 (89 reviews)

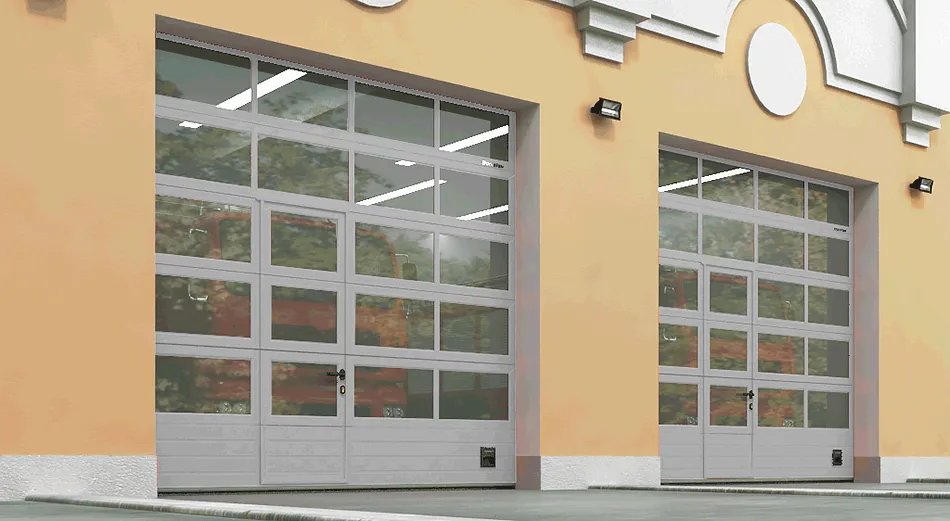

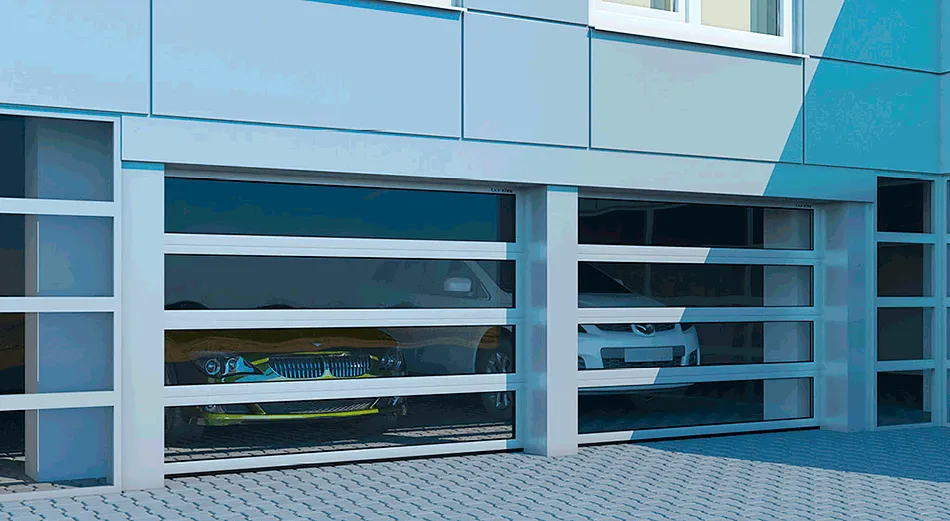

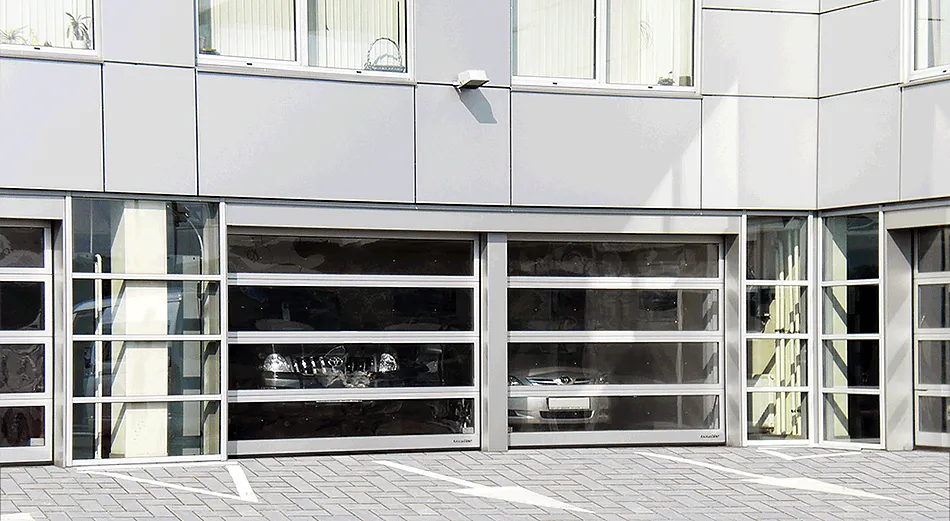

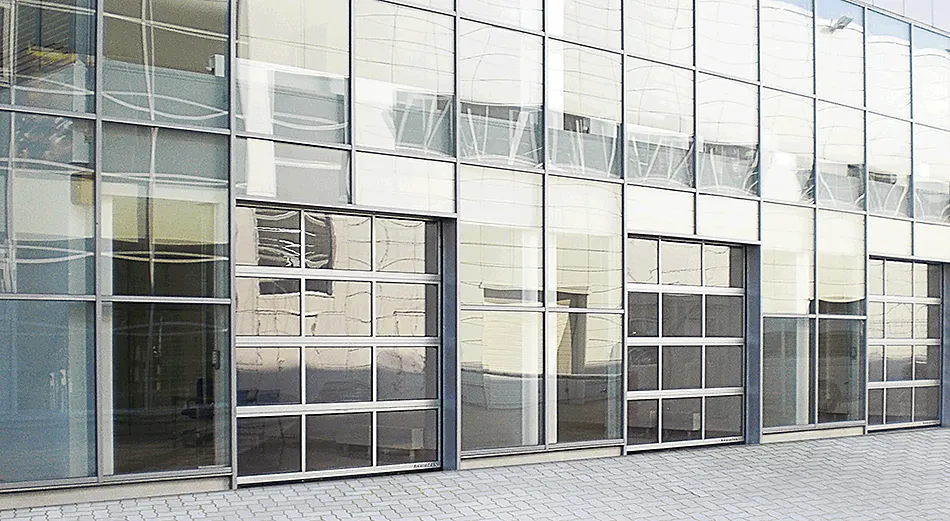

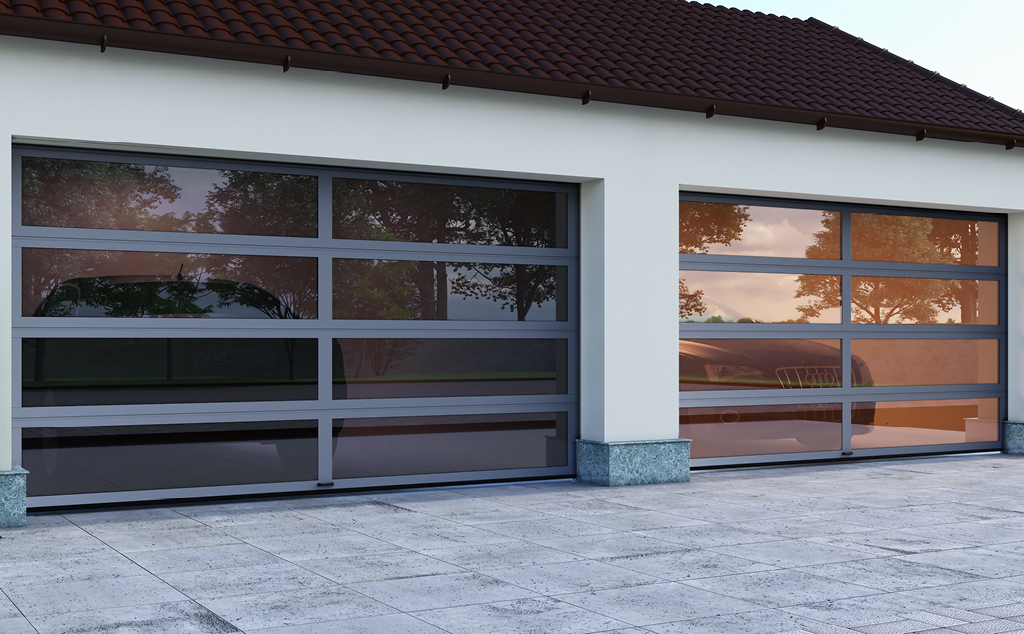

Панорамные промышленные ворота ISD02 — решение, которое идеально подходит для установки на уникальных объектах. Ведь непросто найти подходящее решение для ворот в зданиях, которые оснащены остекленными фасадами, чтобы не портить общую картину снаружи. Например, в автомобильных салонах, где здание должно выглядеть эффектно, соответствовать определенному статусу организации продаваемых автомобилей. Панорамные ворота не уступают по прочности, устройству безопасности, а также своей базовой комплектации аналогам из серии ISD01, поскольку панорамные промышленные ворота производятся из надежных алюминиевых профилей. Конструкция может быть автоматизирована, если установить дополнительный электропривод, который не входит в базовую комплектацию.

Мы предлагаем добиться повышенной термоизоляции и энергосберегающие характеристики конструкции. Для этого панорамные панели комбинируются с сэндвич-панелями. Дополнительно рекомендуется использовать специальные профили из алюминия T-bridge. В них есть специальная термовставка из полиамида.

Больше информацииМеньше информации

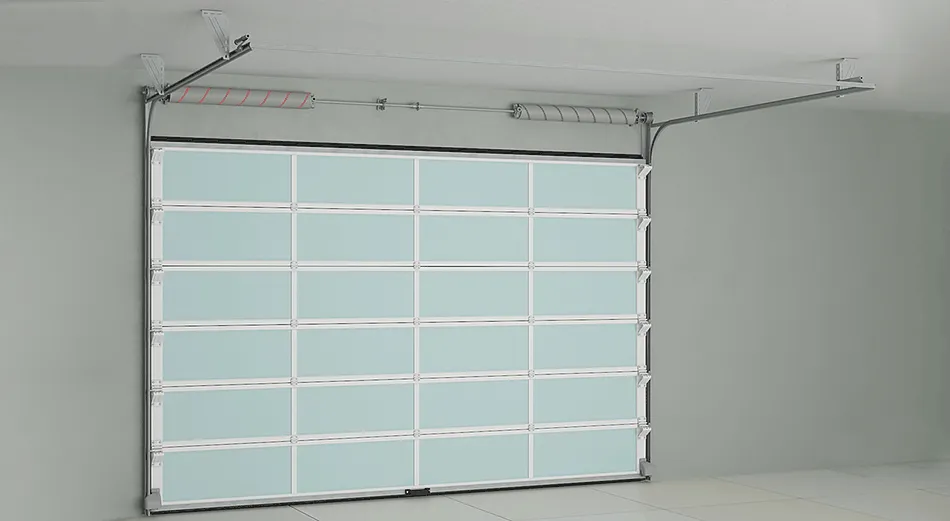

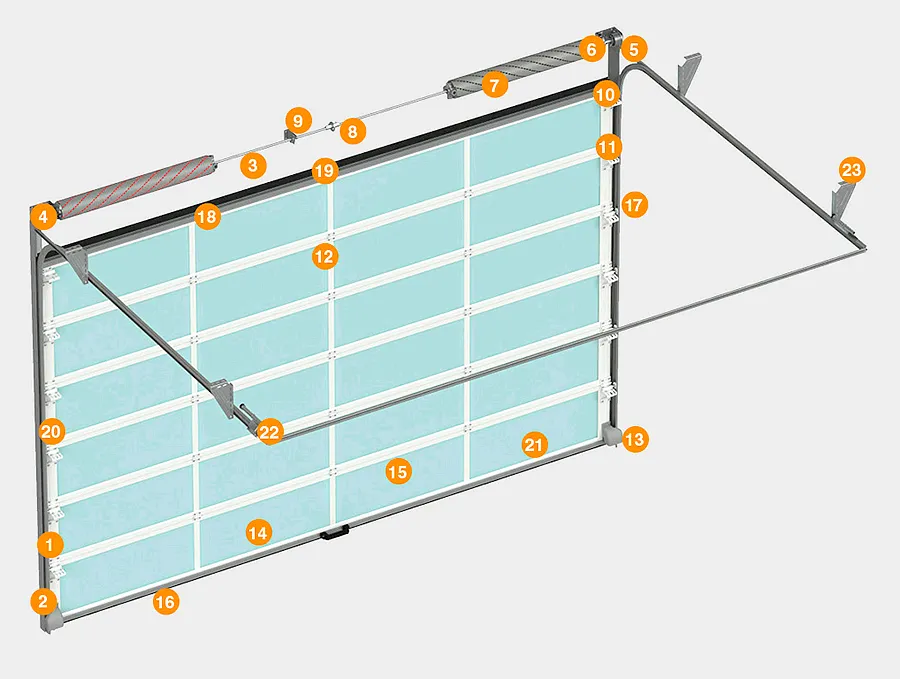

Конструкция промышленных секционных ворот с панорамными панелями ISD02

Вертикальная направляющая
Угловая стойка
Вал цилиндрический
Устройство защиты от обрыва пружины

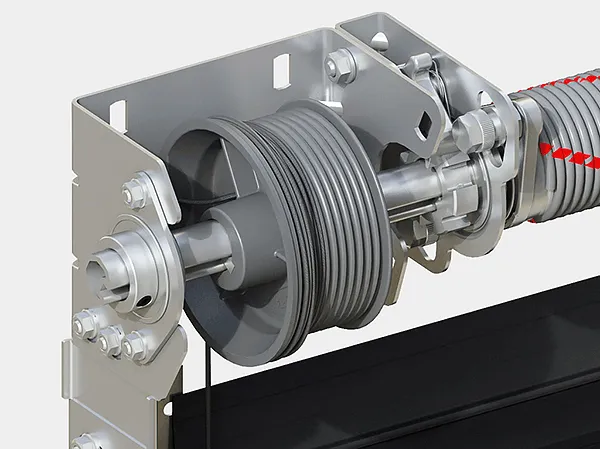

Барабан
П-образный кронштейн
Балансирующий пружинный механизм (торсионная пружина)
Муфта соединительная
Внутренний опорный кронштейн
Верхняя опора с держателем ролика
Боковая опора с держателем ролика
Внутренняя петля
Устройство защиты от разрыва троса
Нижний профиль
Панорамная панель
Нижний уплотнитель
Уплотнитель боковой
Верхний профиль
Верхний уплотнитель
Боковая крышка с отверстиями для крепления
Светопрозрачное ударопрочное заполнение панели
Пружинный амортизатор
Кронштейн крепления к потолку

Дизайн панорамных ворот

Доска

Горизонтальная полоса

Широкая центральная полоса

Волна

Горизонтальная полоса (внутренняя сторона панели)

Под дерево (внешняя сторона панели)

Stucco (внутренняя сторона панели)

RAL 9003 белый

RAL 9006 серебристый (бело-алюминиевый)

RAL 7004 серый

RAL 1014 бежевый

RAL 6005 зеленый

RAL 5005 синий

RAL 7016 антрацит

RAL 3000 красный

RAL 3005 бордовый

RAL 8017 коричнево-красный

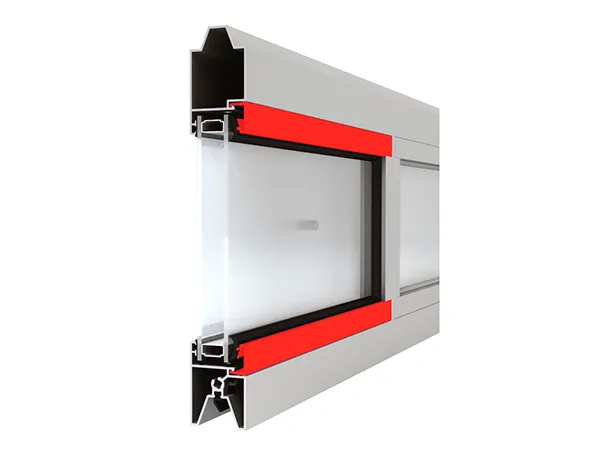

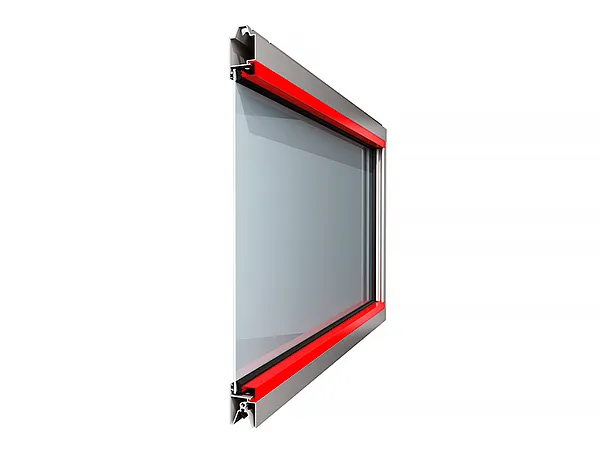

Панорамная панель с сиcтемой профилей T-bridge (с терморазрывом)

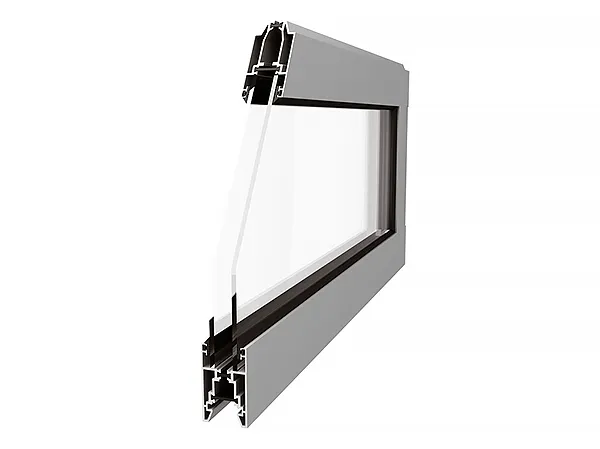

Панорамная панель с однокамерным стеклопакетом

Панорамная панель с однослойным стеклом

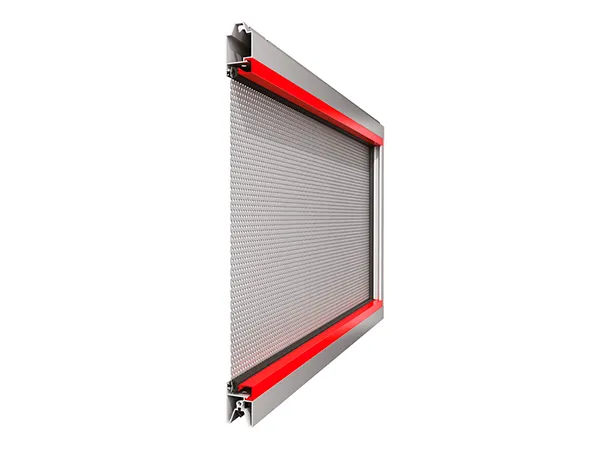

Панорамная панель с алюминиевым перфорированным листом

Характеристики панорамных ворот ISD02

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	0,4 (В)	точное значение зависит от размера ворот
Безотказность, количество циклов открывания-закрывания, не менее	100 000 / 25 000
Вес полотна ворот, кг/м²	14,5	точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Усилие ручного открывания и закрывания, Н, не более	260

Параметр	Показатель
Высота проема, мм	от 2 000 до 6 000
Ширина проема, мм	от 2 000 до 6 100
Притолока, мм	от 150
Пристенки, мм	от 120
Высота светового проема ячеек, мм	от 370 до 720
Ширина светового проема ячеек, мм	не более 3 000

Высота

Ширина

2000

2200

2400

2600

2800

3000

3200

3400

3600

3800

4000

4200

4400

4600

4800

5000

5200

5400

5600

5800

6000

6100

—
2000
2200
2400
2600
2800
3000
3200
3400
3600
3800
4000
4200
4400
4600
4800
5000
5200
5400
5600
5800
6000

Упаковка в картон	Характеристики упаковки
Описание	система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм	от 500 до 800
Высота, мм	от 200 до 800
Длина, мм	от 2 100 до 6 200
Вес брутто, кг	до 1000
Количество в упаковке	упаковка щита — от 3 до 13 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.)

Комплектация панорамных секционных ворот ISD02

Панорамное полотно. Для остекления применяется поликарбонат (ударопрочный, небьющийся). Сегодня на нашем рынке — это единственный материал подобного уровня, выдерживающий самые серьезные нагрузки.

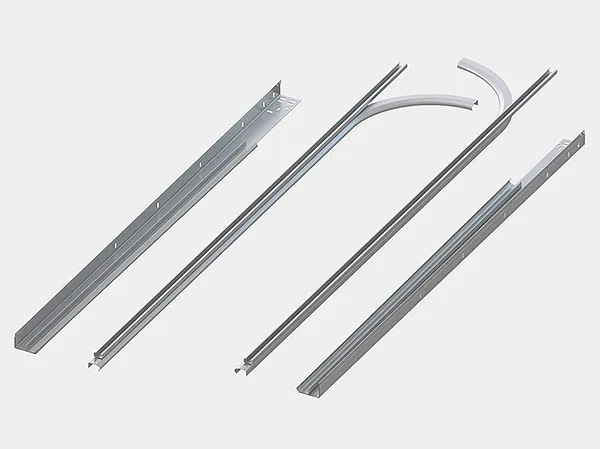

Комплект направляющих и угловых стоек из стали. Толщина каждого элемента — 2 миллиметра. Направляющие и стойки на всех испытаниях показали, что обладают дополнительным запасом прочности. Поставляются с нужными для установки перфорациями — ничего дополнительно делать самостоятельно не требуется.

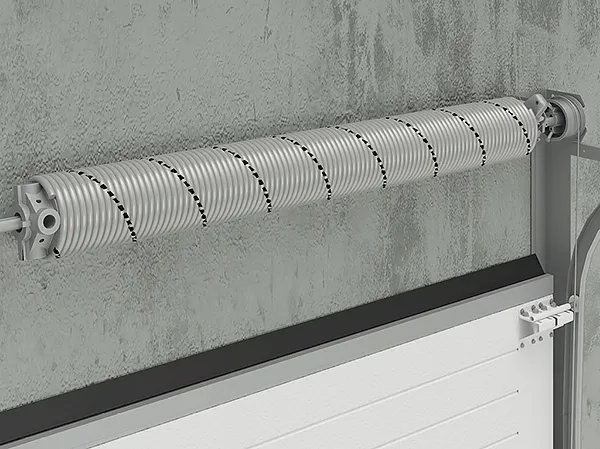

Торсионный механизм. Отвечает за долгий срок службы панорамных ворот. Рассчитан на 25 тысяч циклов.

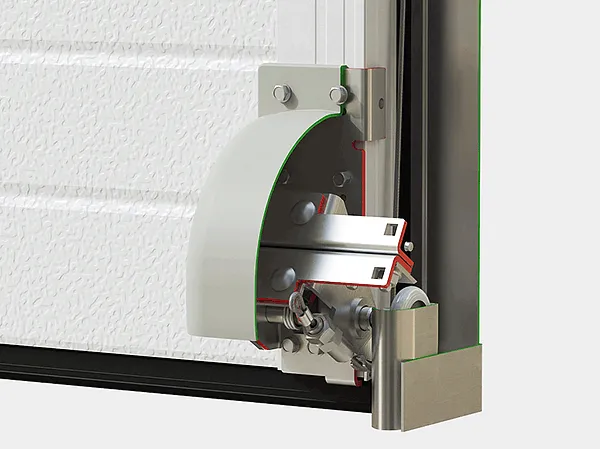

Устройство защиты от обрыва пружины. Предотвращает падение полотна, блокируя вал.

Устройство защиты от обрыва троса. Монтируется на полотно ворот в роли нижнего кронштейна. Не дает возможности полотну упасть в случае форс-мажорной ситуации.

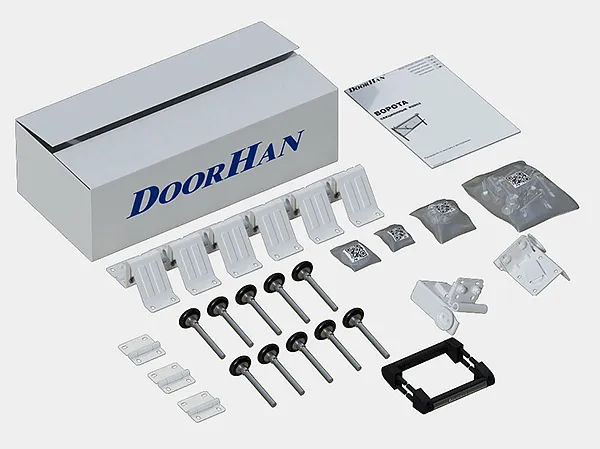

Монтажная коробка. В нее входят все необходимые для установки элементы, включая инструкцию по монтажу и паспорт панорамных ворот ISD02.

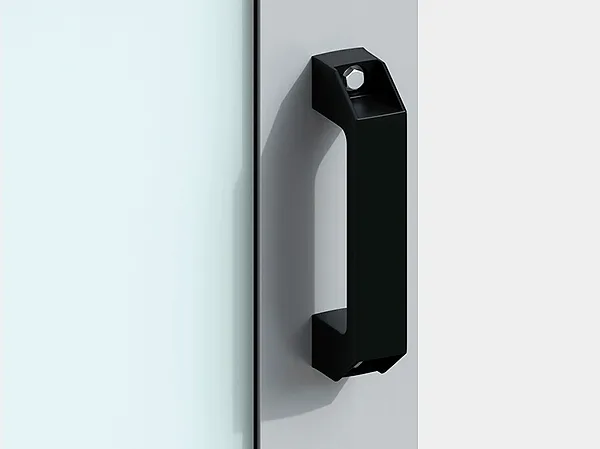

Эргономичная ручка. Потянув за нее, вы легко и просто откроете ворота.

Монтаж панорамных ворот ISD02

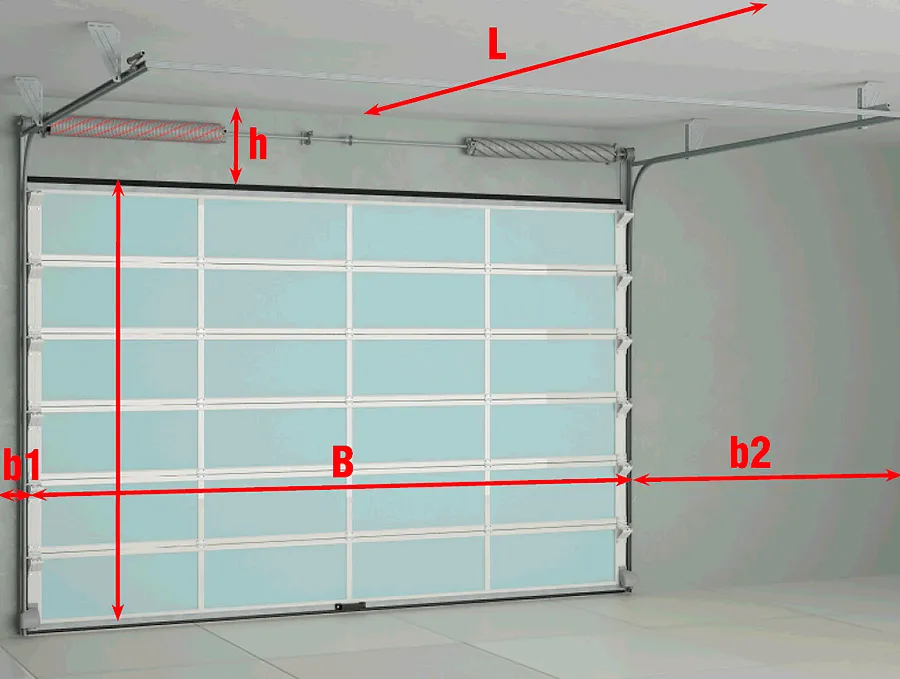

Все замеры проводятся внутри помещения с помощью двух строительных инструментов: рулетки и уровня. Для точности измерений каждый замер следует проводить как минимум в трех точках.

H — расстояние от нижней до верхней точки проема.

B — расстояние от левого до правого края проема.

h — расстояние от верхней точки проема до потолка. Должна быть от 150 миллиметров.

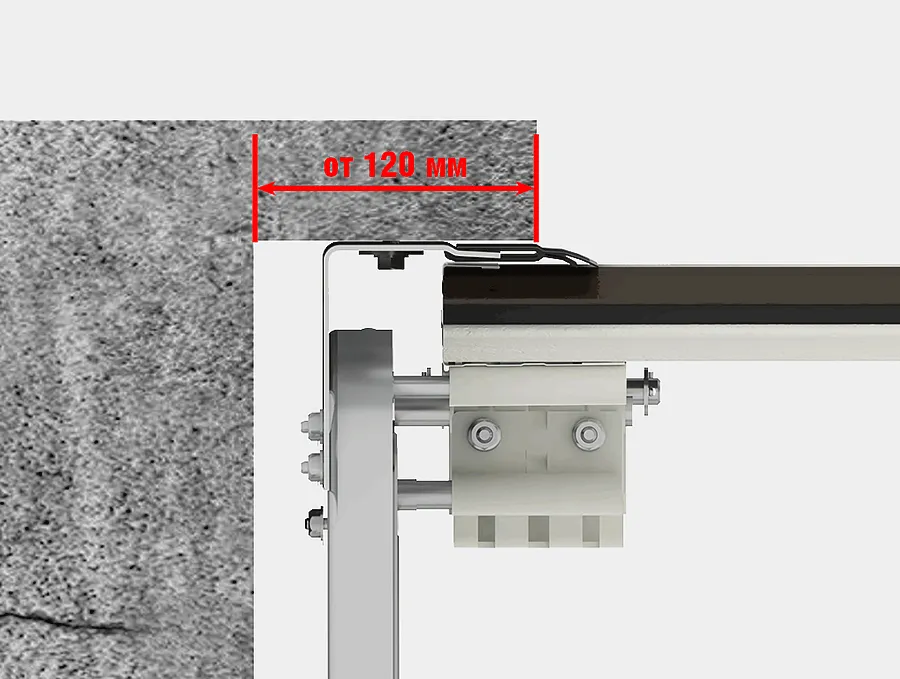

b1 и b2 — расстояние от левого и правого краев проема до ближайшего препятствия. Должно быть от 120 миллиметров.

L — глубина помещения.

Во время замеров показателей Н и В за итоговое значение принимается максимальная величина измерений.

При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Требования к объекту

Перепад уровня пола по всей ширине проема не превышает 10 миллиметров.

Обеспечение выдержки монтажной плоскости (притолоки и пристенки).

Направляющие монтируются на монолитное и надежное основание. Если такового нет, создаётся дополнительная окантовка или проём укрепляется металлоконструкциями.

Монтаж накладной. Направляющие устанавливаются на пристенку и притолоку изнутри проема.

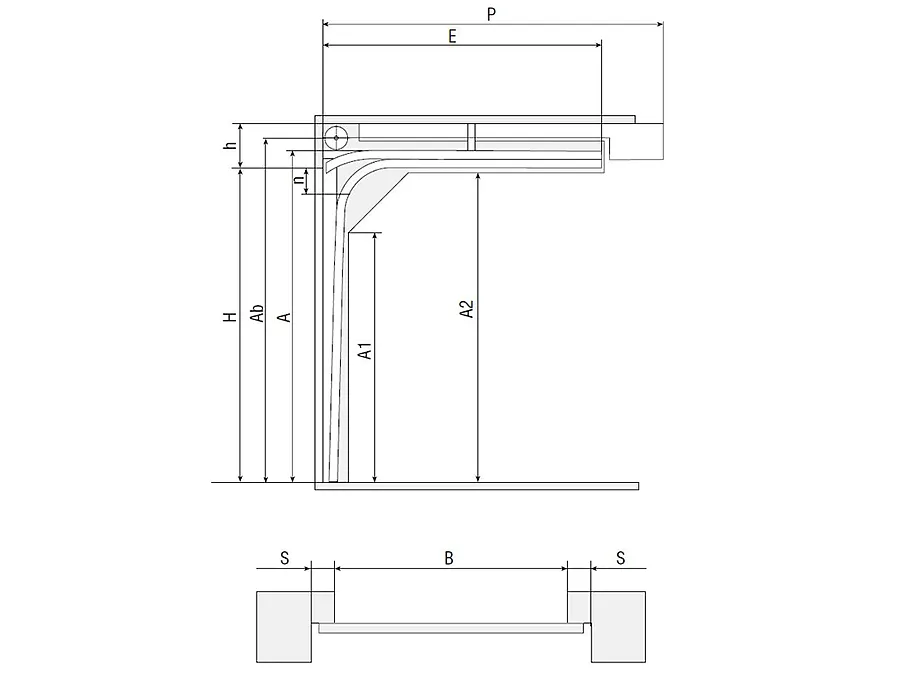

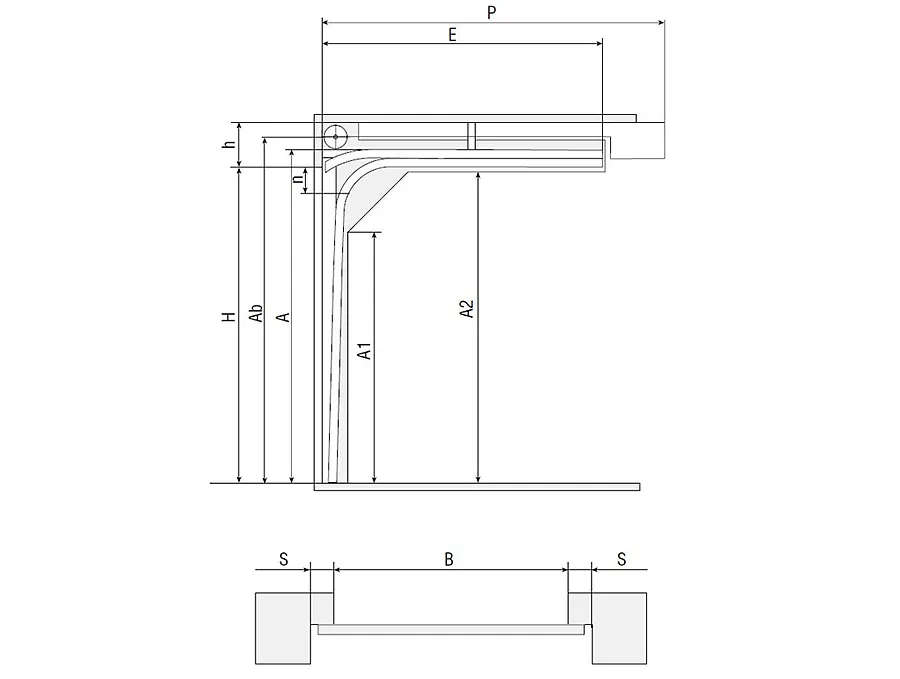

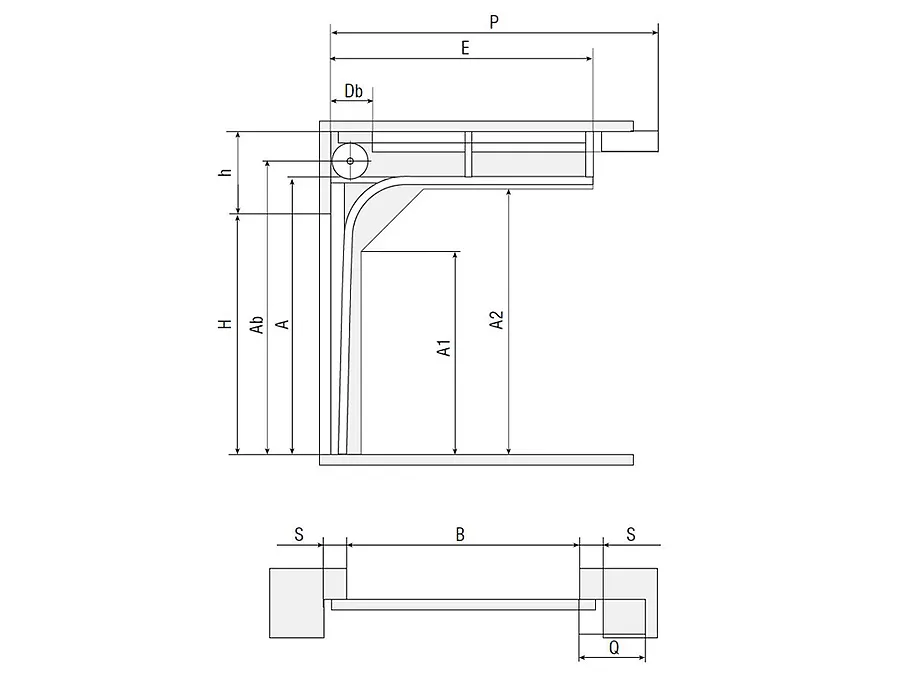

Низкий подъем, барабан спереди

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А – 543
A2, мм Высота горизонтальной направляющей	А – 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 190 — без потолочного привода; до 235 — без потолочного привода, при нижней сэндвич-панели и ширине проема более 4 500 мм; до 10 — с потолочным приводом; до 70 — с потолочным приводом, при нижней сэндвич-панели и ширине проема более 4 500 мм

Низкий подъем, барабан спереди (RKTN)

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А – 552
A2, мм Высота горизонтальной направляющей	А – 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 245 — без потолочного привода; до 300 — без потолочного привода, при нижней сэндвич-панели и ширине проема более 4 500 мм; до 60 — с потолочным приводом; до 125 — с потолочным приводом, при нижней сэндвич-панели и ширине проема свыше 4 500 мм

Низкий подъем, барабан сзади

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150; ≥ 160 (с потолочным приводом)
B, мм Ширина проема	B
A, мм Высота угловой стойки	при h > 170: H + 110; при 150 ≤ h ≤ 170: H + h – 60
Ab, мм Высота оси вала и барабана	при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h – 47
A1, мм Высота вертикальной направляющей	А – 543
A2, мм Высота горизонтальной направляющей	А – 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (без привода); 40...60 (с потолочным приводом)

Стандартный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A – 580; R305: A – 490
A2, мм Высота горизонтальной направляющей	А – 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

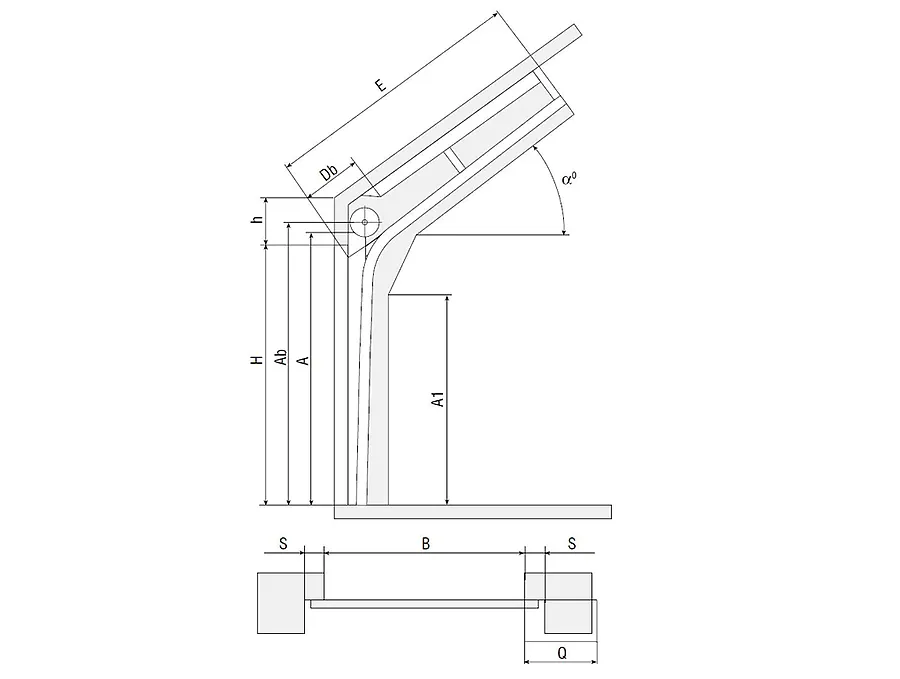

Стандартный наклонный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250...985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н – 300
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

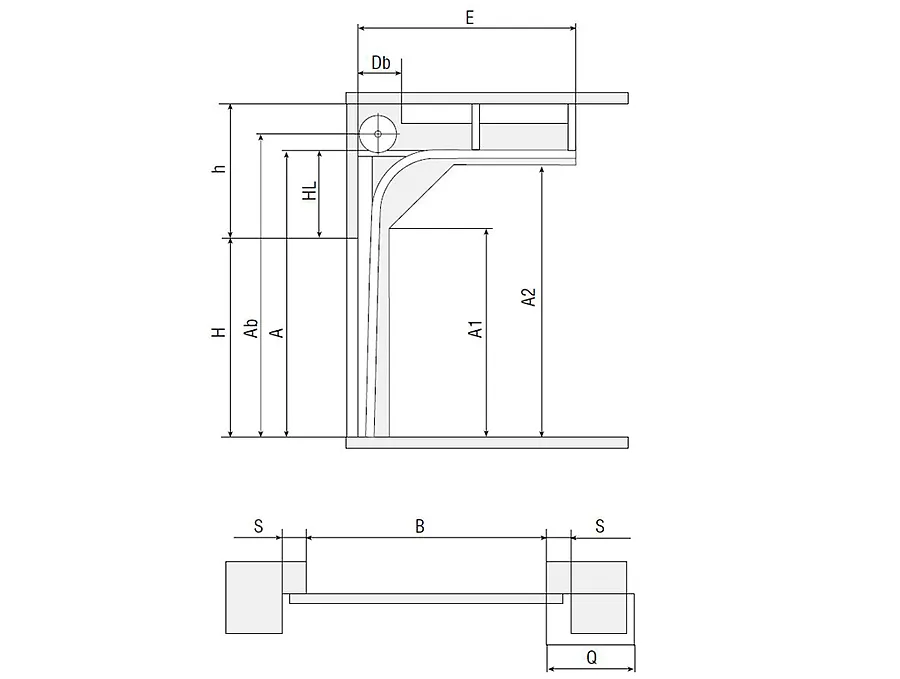

Высокий подъем

Усл. обозначения, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	по умолчанию h – 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А – 580
A2, мм Высота горизонтальной направляющей	А – 53
E, мм Длина горизонтальных направляющих	H – НL + 470...600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Высокий подъем, барабан снизу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	1 330 ≤ HL ≤ h – 150
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	H + 400...600 + 280
A1, мм Высота вертикальной направляющей	А – 580
A2, мм Высота горизонтальной направляющей	А – 53
E, мм Длина горизонтальных направляющих	H – НL + 470...600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	≥ 300
Q, мм Зона расположения привода на вал	≥ 500

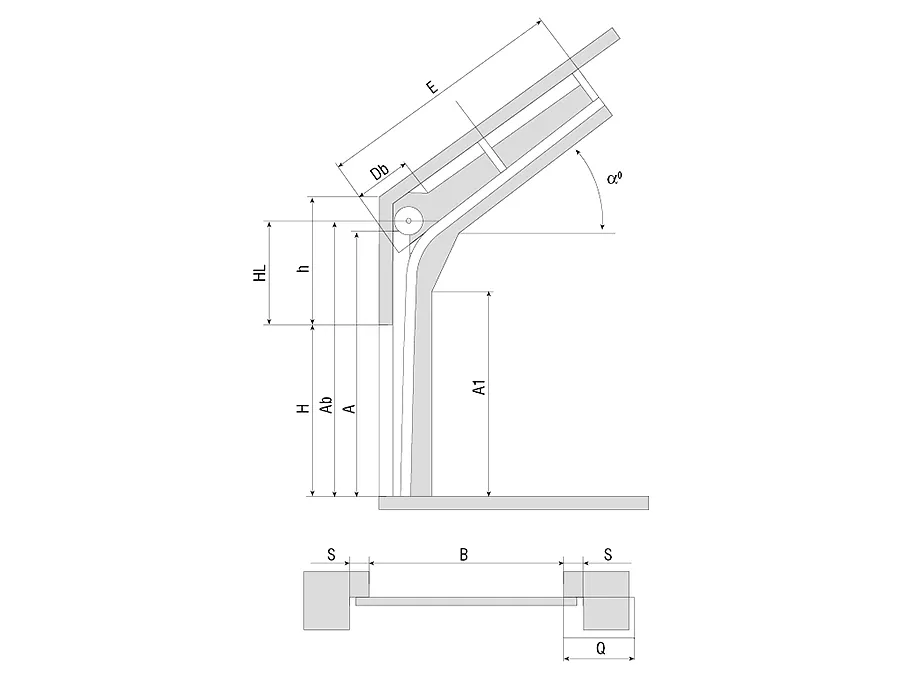

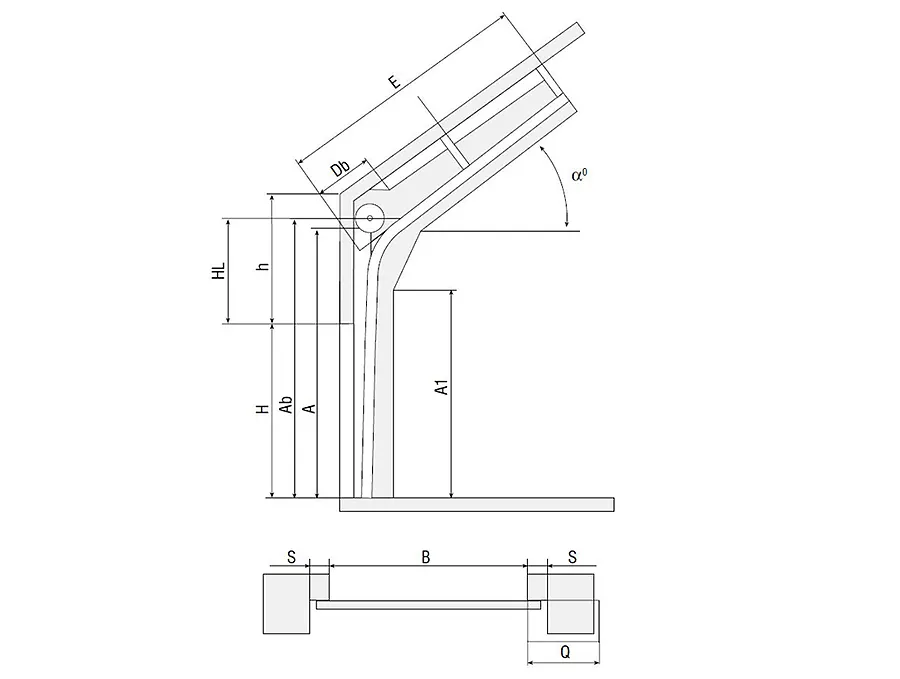

Наклонный высокий подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL – 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Наклонный высокий подъем, барабан снизу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	≥ 1 330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	Ab > H + 680
A1, мм Высота вертикальной направляющей	Н + HL – 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300 min
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	≥ 650

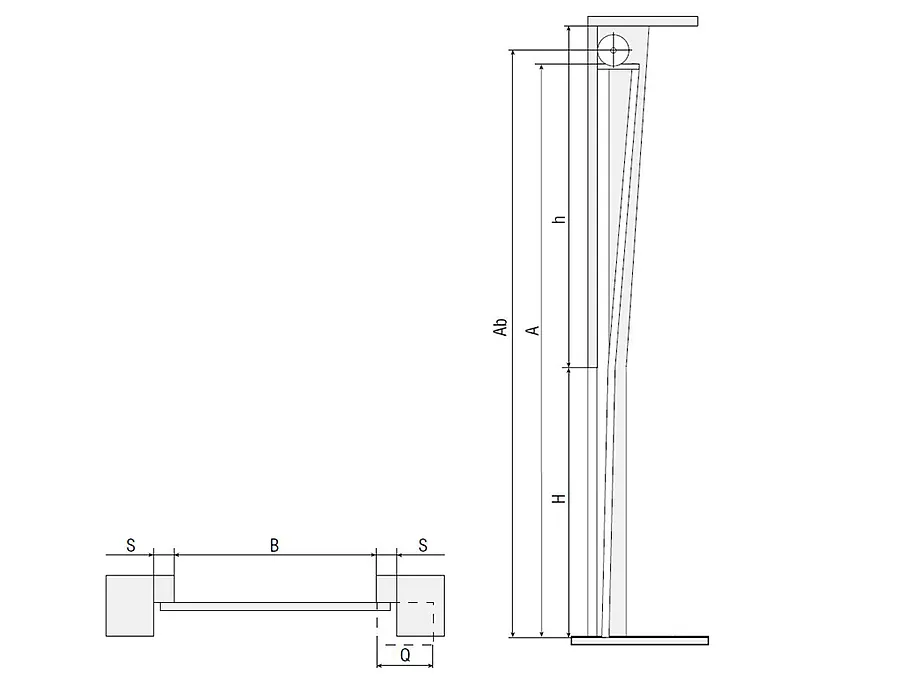

Вертикальный подъем

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> Н + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

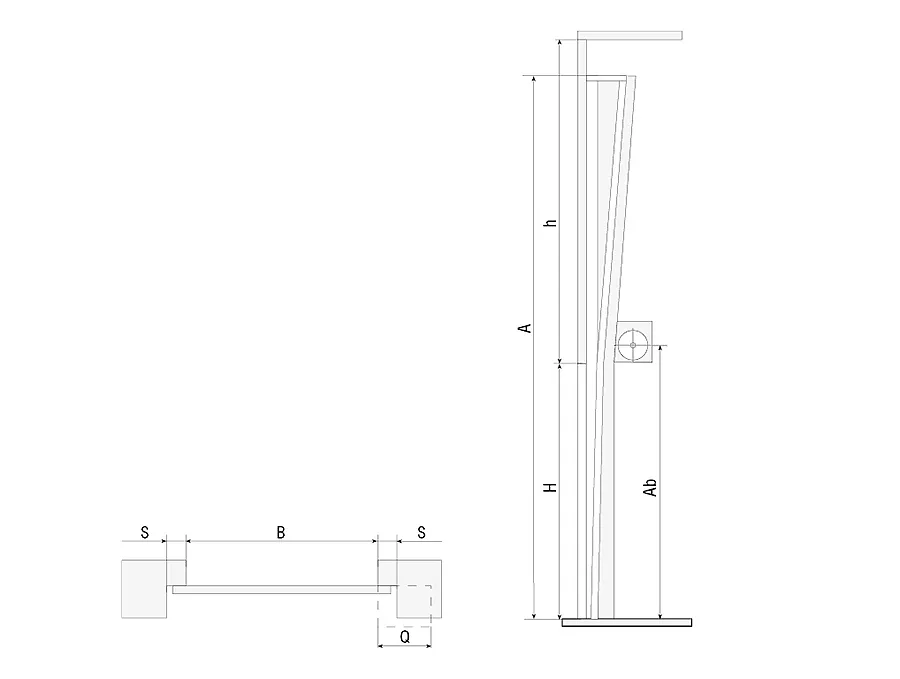

Вертикальный подъем, барабан снизу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> H + 120
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	H + 680
S, мм Минимальное боковое пространство	500 min
Q, мм Зона расположения привода на вал	≥ 650
