Роллеты из пенозаполненного профиля RH77M уличные

Роллетные ворота из профиля RH77M обладают высокой стойкостью к ветровым нагрузкам, что делает их идеальным выбором даже для самых суровых погодных условий. Дополнительно полотна ворот могут быть усилены специальным профилем RHE77М, обеспечивая им дополнительную жесткость и надежность.

ТЕХНОГРАД представляет возможность комбинирования с решетчатым профилем RHE78G с поликарбонатной вставкой, чтобы добавить стильности и эстетичности вашим воротам.

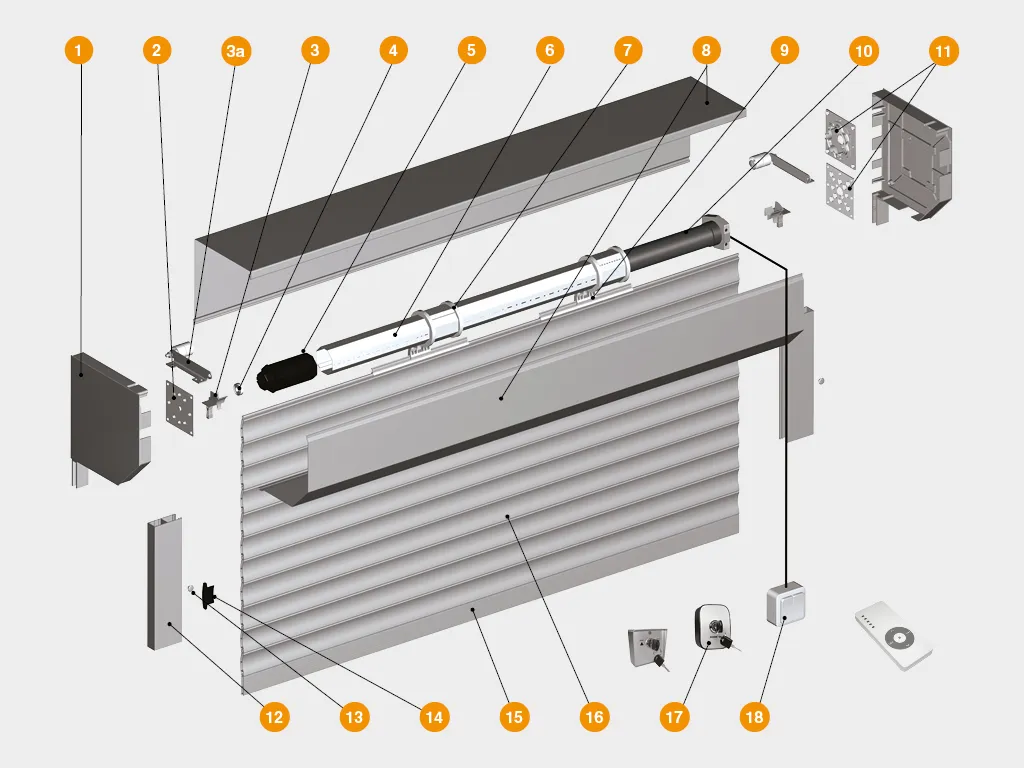

Конструкция роллет из пенозаполненного профиля RH77M

1. Крышка боковая RK250S, RK300, RSK300, RSK330, RK375

2. Суппорт подшипника BS100, BS42

3a. Ролик направляющий RU77 (RV77)

4. Подшипник BR28, BR42

5. Капсула универсальная KP60, KPU60, KPU70, KPU70S, KPU102

6. Вал октагональный RV60, RV70, RV102

7. Кольцо ригельное RD60, RD70

8. Короб защитный RB250, RB300, RB330, RB375

9. Замок автоматический RB4

10. Электропривод внутривальный

11. Пластина крепления привода BU100K

12. Направляющий профиль RG83MS, RG90E, RG90MS, RG100

13. Заглушка PB14

14. Замок боковой SL77

15. Профиль концевой RA77EM, RA77KN, RA70E

16. Профиль (полотно) RH77M

17. Выключатель с ключом SWM, SWK

18. Выключатель клавишный SWB, SWH

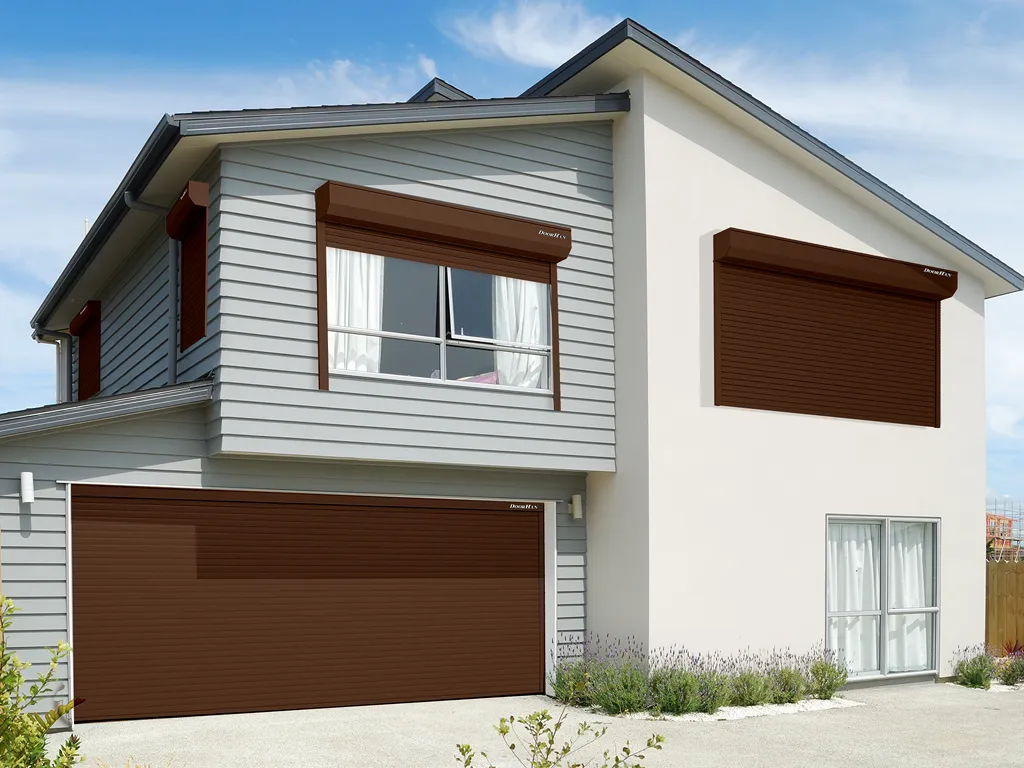

Внешний вид рольставней из пенозаполненного профиля RH77M
  • Цвета
RAL 9003 белый RAL 9003 белый
RAL 7004 серый RAL 7004 серый
RAL 1014 бежевый RAL 1014 бежевый
RAL 6005 зеленый RAL 6005 зеленый
RAL 5005 синий RAL 5005 синий
RAL 3005 бордовый RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
Золотой дуб (Golden Oak) Золотой дуб (Golden Oak)
Темный дуб (Dark Oak) Темный дуб (Dark Oak)
RAL 7016 антрацит RAL 7016 антрацит
Характеристики роллет из пенозаполненного профиля RH77M
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение
RH77M
Материал алюминий, пена
Вес профиля, кг/(п/м) 0,37
Вес профиля, кг/м²  4,8
Количество ламелей на 1 м высоты полотна, шт. 13
Максимальная ширина полотна, м 5 200
Максимальная площадь полотна, м² 18
Параметр Показатель
Высота проема, мм от 1 000 до 4 500
Ширина проема, мм

от 1 000 до 5 200

Максимальная площадь полотна, м² 18
Притолока, мм от 250 (накладной монтаж)
Пристенки, мм от 83 (накладной монтаж)
Высота
Ширина
500
1000
1500
2000
2500
3000
3500
4000
4500
5000
5500
6000
  • -
  • 500
  • 1000
  • 1500
  • 2000
  • 2500
  • 3000
  • 3500
  • 4000
  • 4500
  • 5000
  • 5500
  • 6000
Упаковка в картон Характеристики упаковки
Описание упаковка рольворот состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Ширина, мм от 250 до 375
Высота, мм от 250 до 375
Длина, мм от 1 000 до 6 000
Комплектация роллет из пенозаполненного профиля RH77M
  • Базовая
  • Дополнительная
Короб в сборе
Короб в сборе. Это собранный защитный короб с крышками сбоку, а также капсулами, валом и механизмом управления. Последний бывает автоматическим или ручным.
Полотно
Полотно (поставляется в сборе). Сделано из пенозаполненного профиля с боковыми замками. Эти элементы отвечают за предотвращение расхождения профиля.
Концевой профиль с уплотнителем
Концевой профиль с уплотнителем. Возможен дополнительный монтаж запирающих механизмов.
Направляющие профиля с уплотнителем
Направляющие профиля с уплотнителем. Помимо стандартных направляющих возможна опциональная установка усиленных моделей. Они подходят под проемы любых размеров, подбираясь с учетом требований к влагостойкости, а также ветровых нагрузок на объекте.
Привод
Привод. Выбор между ручным и автоматическим.
Дополнительная коробка с комплектующими элементами
Дополнительная коробка с комплектующими элементами.
Двухпозиционный клавишный выключатель накладной
Двухпозиционный клавишный выключатель накладной для управления приводом в обе стороны движения.
Металлическая ключ-кнопка SWM
Металлическая ключ-кнопка SWM. После поворота ключа на блок управления электрического привода подается команда о запуске оборудования.
Блок управления CV01
Блок управления CV01 для дистанционного управления одной роллетой или группой роллет.
Блок управления SmartRoll
Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Внешний радиоприемник DHRE-1
Внешний радиоприемник DHRE-1. Используется для управления автоматическими системами от сторонних производителей с оригинального пульта ДУ.
Wi-Fi модуль
Модуль Wi-Fi. Позволяет управлять электрическими приводами по беспроводной сети Wi-Fi.
GSM модуль
Модуль GSM. Используется для управления электрическим приводом или шлагбаумом с помощью смартфона или планшета.
Пульт T5
Пульт T5 для управления пятью роллетами.
Пульт Transmitter-4
Пульт Transmitter-4 для дистанционного управлeния 4 автоматическими устройствами.
Пульт Transmitter-4PRO-Black
Пульт Transmitter-4PRO-Black. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Фотоэлементы безопасности Photocell-N
Фотоэлементы безопасности Photocell-N. В комплекте приемник и инфракрасный передатчик.
Монтаж роллет из пенозаполненного профиля RH77M
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

Подготовка строительного объекта.

Накладной

Не требует трудоемкой предварительной подготовки проема, поэтому используется чаще других. Метод подразумевает установку витринных роллет в Минске над проемом, а направляющие профили идут по обеим сторонам от него. Когда витринные роллеты будут закрыты, они будут находиться практически в один уровень со стеной.

Встроенный, короб наружу

Все элементы витринных роллет располагаются в нише проема, при этом окна должны открываться в противоположную от стороны монтажа сторону.

Встроенный, короб внутрь

Полотно находится в один уровень с проемом.

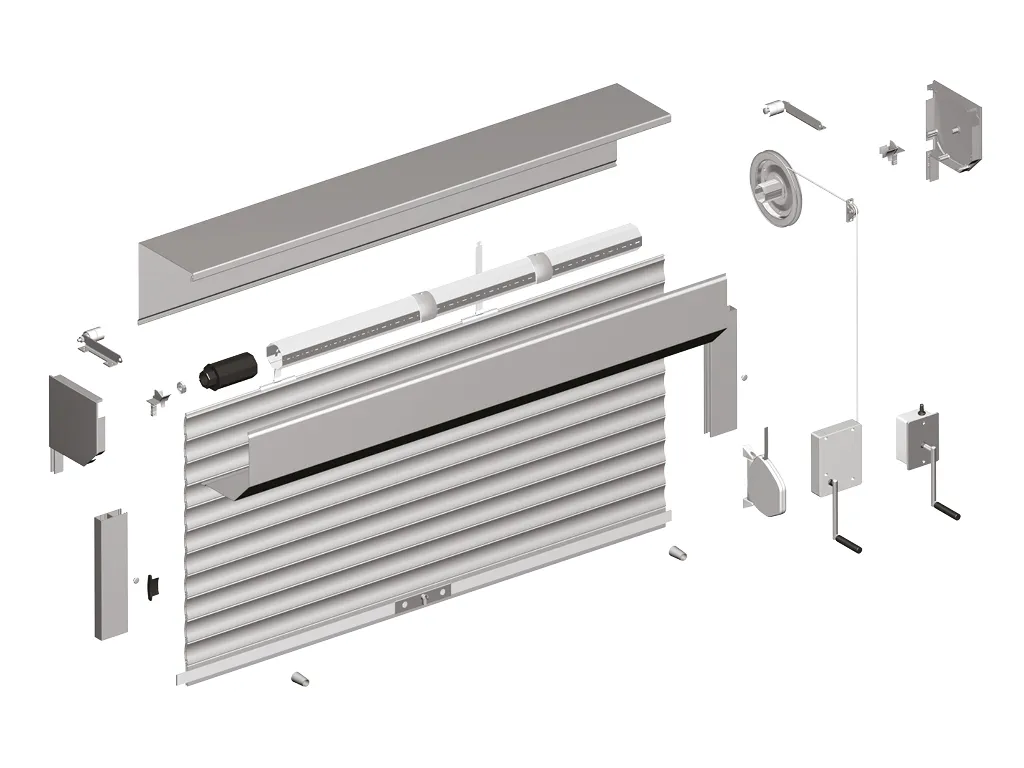

Рольставни с ручным кордовым приводом

Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

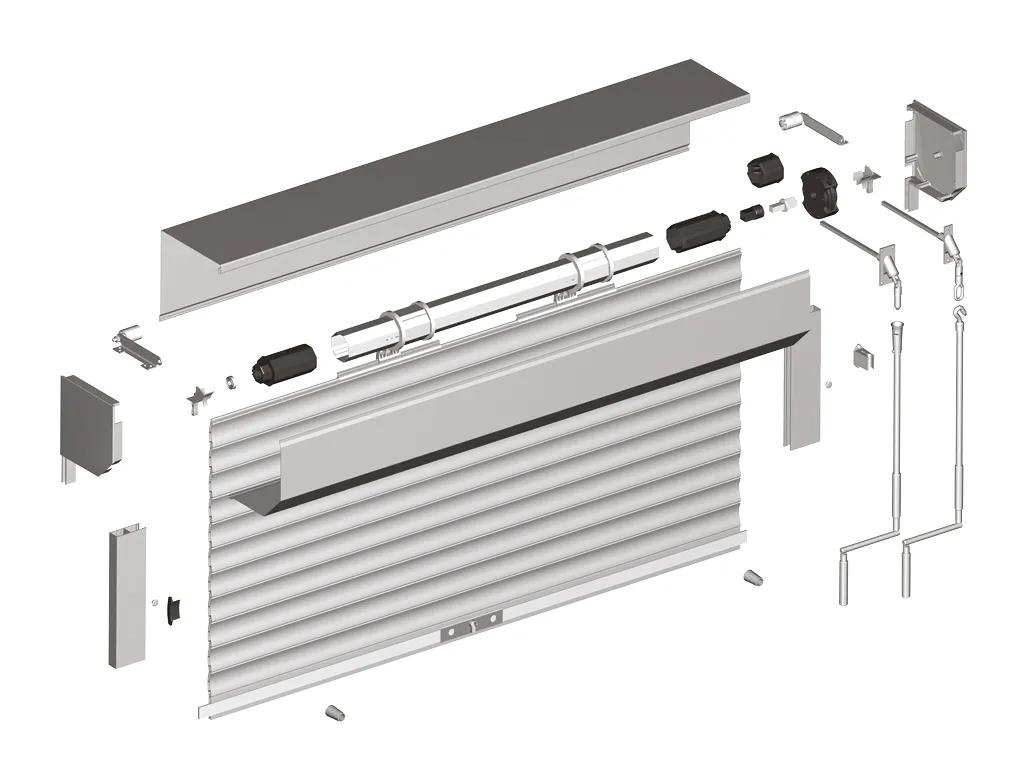

Рольставни с ручным воротковым приводом

Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

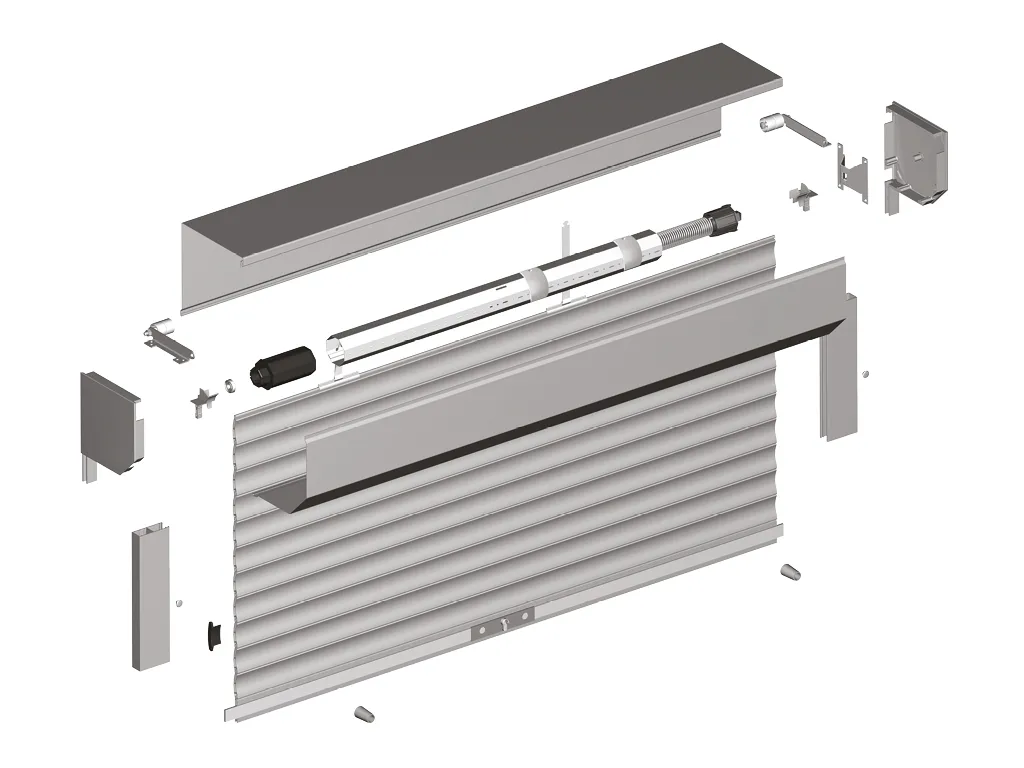

Рольставни с пружинно-инерционным механизмом

Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Инструкции по роллетам из пенозаполненного профиля RH77M
Вопрос-ответ
Как правильно выбрать роллетный профиль?
arrow
Необходимо учитывать: размеры проема, стороны монтажа, места установки роллет, требования по классу взломостойкости.
Возможно ли оснастить роллетную конструкцию каким-либо замком?
arrow
Роллетная система может быть оснащена ригельным замком KLA, ригельной задвижкой, а также возможна установка ушка под навесной замок.
Где можно купить роллетные ворота?
arrow
Вы можете осуществить заказ из любой точки Беларуси. Наш специалист приедет и детально проконсультирует по всем вопросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
